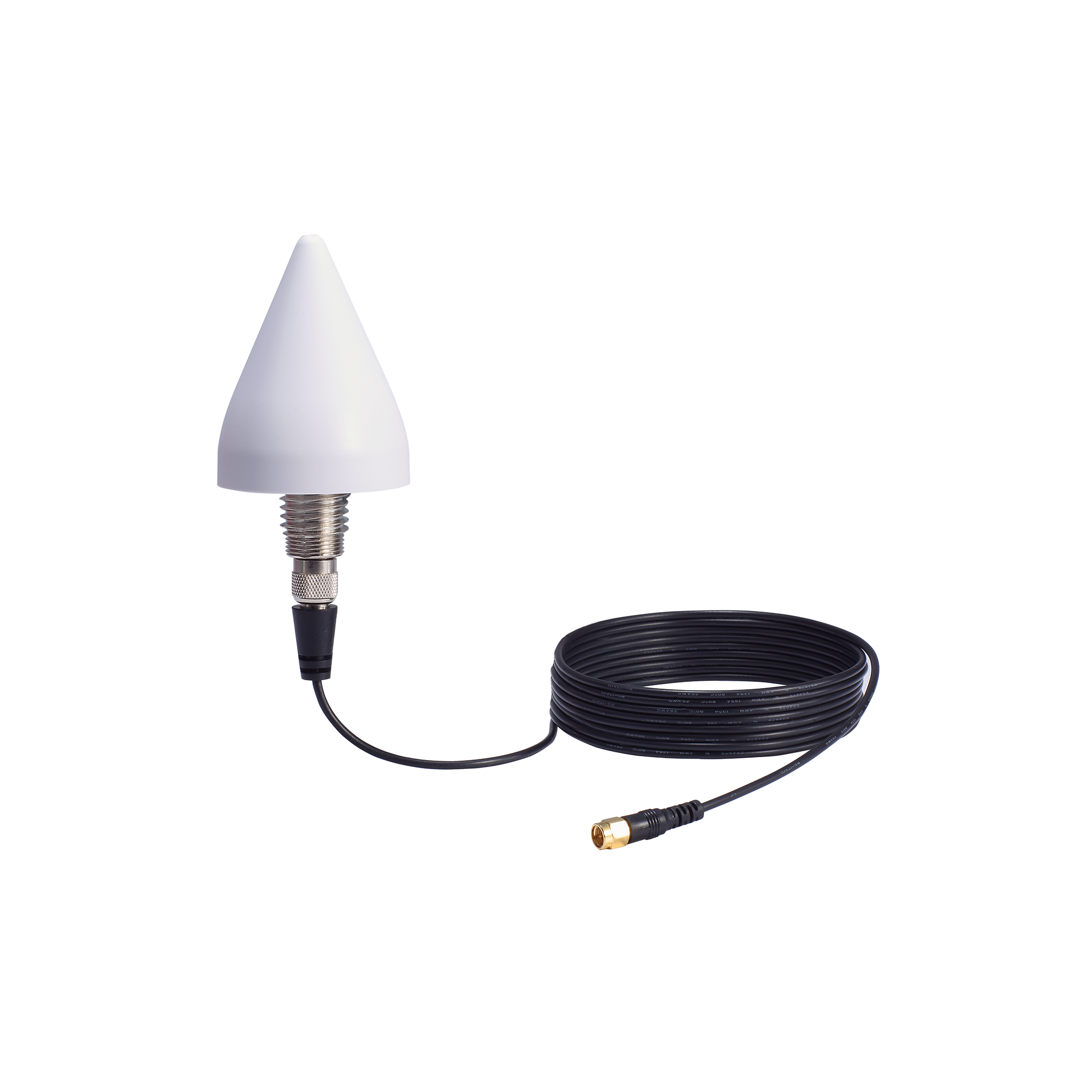

ANT-GNSS-CSM-02-3m シリーズ

SMA（オス）コネクタ付きGNSSアンテナ

moxa-ant-gnss-csm-02-3m-series-image-(1).jpg | Moxa

機能と特長

  • 高温および高圧ウォータージェットから保護するための耐水性ハウジング
  • パフォーマンスを向上させる高利得アンテナ
  • 雪や粉塵の影響を軽減するためのコーン形状の設計
  • 3mケーブル
  • 柔軟な設置
  • SMAコネクタ（オス）対応

営業担当者に連絡

製品紹介

ANT-GNSS-CSM-02-3mシリーズは、GNSS用途に適している全指向性のコーン形状のアンテナです。アンテナは2 dBicの利得を提供し、-40～85°Cの温度範囲で動作するように設計されています。



  • Frequency

    1561 to 1606 MHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    Without low noise amplifier:
    -0.5 dBic @ 1561 MHz (BDS)
    2 dBic @ 1575.42 MHz (GPS)
    0.6 dBic @ 1598 to 1606 MHz (GLONASS)

    With low noise amplifier:
    35 dB

  • Connector

    SMA (male)

  • Impedance

    50 ohms

  • Polarization

    Vertical
    Linear

  • V.S.W.R.

    < 2.0 (max.)

  • Weight

    Without cable and connector: 125 g (0.28 lb)

  • Dimensions

    φ 60.5 (D) x 79.2 (H) mm

  • Radome Color

    White

  • Radome Material

    Plastic

  • Installation

    Screw mount

  • Cable

    RG-174

  • Cable Length

    3 m

  • IP Rating

    IP67

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

フィルター

すべて データシート
名前 種類 言語 バージョン リリース日
ANT-GNSS-CSM-02-3m シリーズデータシート
3.4 MB 		データシート 日本語 v1.0 2023年5月31日 2023年5月31日

利用可能なモデル (1)

画像を表示
比較
moxa-ant-gnss-csm-02-3m-image.jpg | MoxaANT-GNSS-CSM-02-3m
Frequency1561 to 1606 MHz
Antenna TypeOmnidirectional
Antenna Gain2 dBic
Connector TypeSMA (male)
