ANT-WDB-ANM-0306シリーズ

3 dBi(2.4 GHz)、6 dBi(5 GHz)、Nタイプ(オス)デュアルバンド、全指向性アンテナ

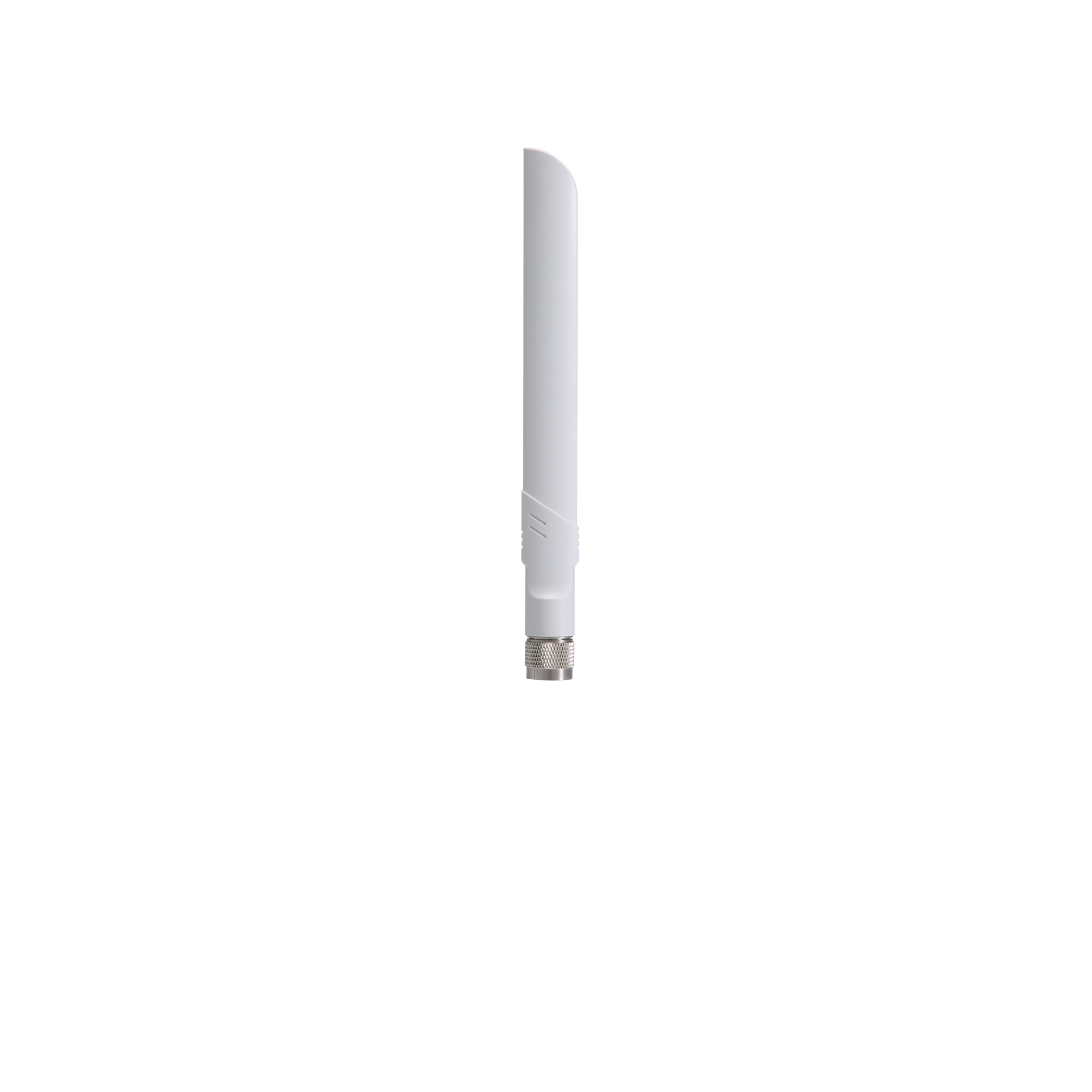

moxa-ant-wdb-anm-0306-series-image-1-(1).jpg | Moxa

特徴および利点

  • 屋外防水Nタイプコネクタ
  • 軽量
  • コンパクトなフォームファクタ
  • 筐体はIP67保護を提供
  • 動作温度範囲-40~75°C

営業担当者に連絡

製品紹介

ANT-WDB-ANM-0306は、全指向性の軽量コンパクトデュアルバンド高利得アンテナで、防水Nタイプコネクタが付属します。IP67の筐体、ポールマウントサポート、-40~75°Cの広い動作温度範囲により、屋外での使用に適しています。

フィールドパターン

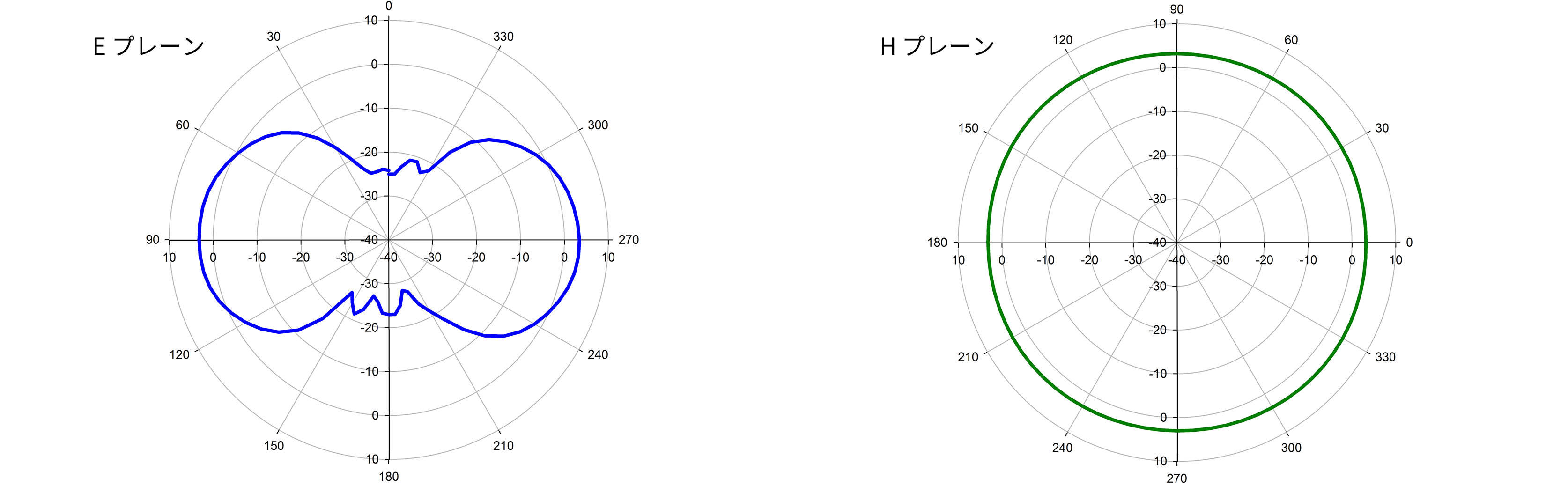

周波数: 2.4 GHz

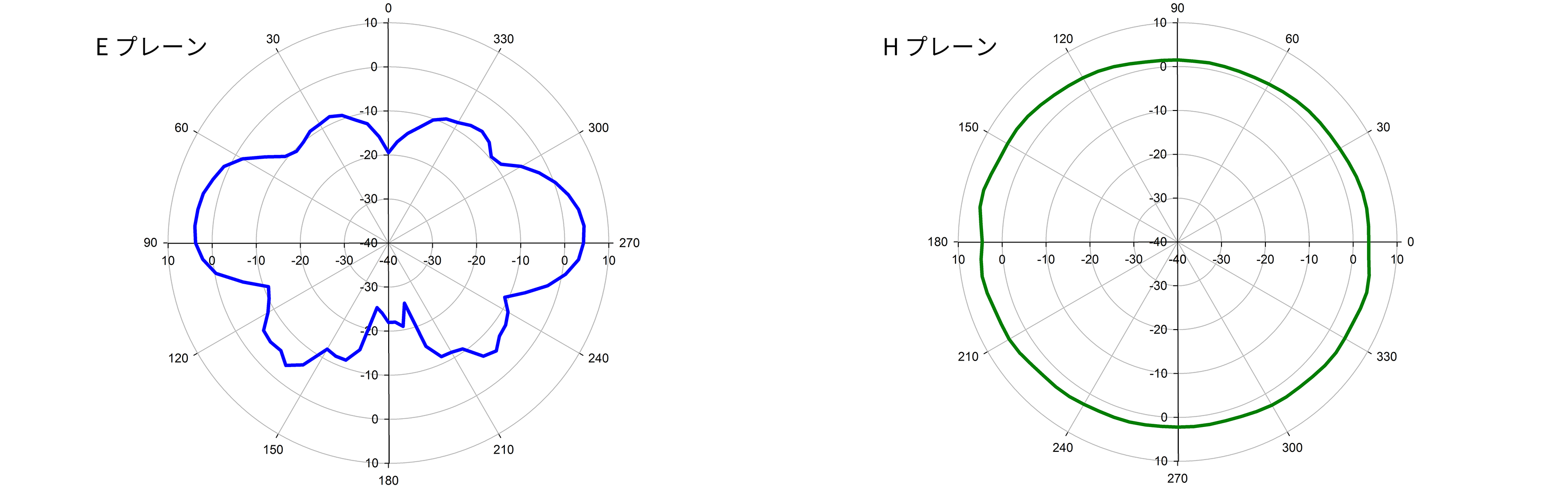

周波数: 5 GHz

  • Frequency

    2.4 to 2.5, 4.9 to 5.825 GHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    3.5/6 dBi

  • Connector

    N-type (male)

  • Impedance

    50 ohms

  • Polarization

    Linear

  • HPBW/Horizontal

    360°

  • V.S.W.R.

    2:1 max.

  • Power Handling

    1 W max.

  • IP Rating

    IP67

  • Dimensions

    Diameter: 22 mm (0.87 in)
    Length: 215 mm (8.46 in)

  • Weight

    68.9 g (0.15 lb)

  • Radome Color

    White

  • Radome Material

    PC-9330

  • Installation

    Straight mount

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
ANT-WDB-ANM-0306シリーズデータシート
3.8 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
