MAT-WDB-CA-RM-2-0205シリーズ

2 dBi(2.4 GHz)、5 dBi(5 GHz)、RP-SMAタイプ(オス)、2x2 MIMO、デュアルバンド、天井アンテナ

moxa-mat-wdb-ca-rm-2-0205-series-image-1-(1).jpg | Moxa

特徴および利点

  • RP-SMAタイプ(オス)コネクタ
  • 軽量
  • 天井への取り付けが簡単
  • 動作温度範囲-40~75°C

営業担当者に連絡

製品紹介

MAT-WDB-CA-RM-2-0205アンテナは、軽量MIMO 2x2デュアルバンド天井アンテナで、RP-SMAタイプ(オス)コネクタが付属します。アンテナは、2.4 GHzと5 GHzの両方の周波数で使用でき、-40~75°Cの温度で動作するように設計されています。

フィールドパターン

ポート1周波数: 2.4 GHz

ポート2周波数: 2.4 GHz

ポート1周波数: 5 GHz

ポート2周波数: 5 GHz

  • Frequency

    2.4 to 2.5, 4.9 to 5.9 GHz

  • Antenna Type

    MIMO 2x2, Omni-directional

  • Typical Antenna Gain

    2/5 dBi

  • Connector

    RP-SMA (male)

  • Impedance

    50 ohms

  • Polarization

    Linear

  • HPBW/Horizontal

    360°

  • V.S.W.R.

    2:1 max.

  • Power Handling

    10 W (max.)

  • Weight

    115 g (0.25 lb)

  • Height

    37 mm (1.46 in)

  • Diameter

    210.9 mm (8.3 in)

  • Radome Color

    White

  • Radome Material

    ABS

  • Installation

    Ceiling mount

  • Cable

    RG-178

  • Cable Length

    250 mm (9.84 in)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリース日
MAT-WDB-CA-RM-2-0205シリーズデータシート
4.4 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日

利用可能なモデル (1)

画像を表示

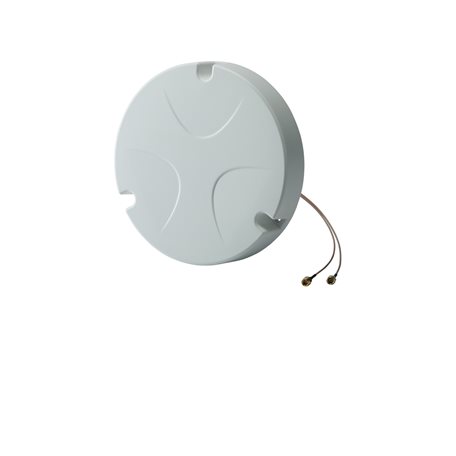

moxa-mat-wdb-ca-rm-2-0205-image.jpg | MoxaMAT-WDB-CA-RM-2-0205
Frequency2.4 to 2.5, 4.9 to 5.9 GHz
Antenna TypeMIMO 2x2, Omni-directional
Antenna Gain2/5 dBi
ConnectorRP-SMA (male)
