UC-5100シリーズ

Arm Cortex-A8 1 GHz IIoTゲートウェイ(ワイヤレスモジュール用mini PCIe拡張スロットx 1、シリアルポートx 4、CANポートx 2、DI x 4、DO x 4)

moxa-uc-5100-series-image-(1).jpg | Moxa
moxa-uc-5100-series-image-1-(1).jpg | Moxa
moxa-uc-5100-series-image-2-(1).jpg | Moxa
moxa-uc-5100-series-image-3-(1).jpg | Moxa
moxa-uc-5100-series-image-4-(1).jpg | Moxa

機能と特長

  • Armv7 Cortex-A8 1000 MHzプロセッサ
  • 自動検出10/100 Mbpsイーサネットポートx 2
  • ソフトウェアで選択可能なRS-232/422/485ポートx 4（すべての信号に対応）
  • 産業用CAN 2.0 A/BプロトコルをサポートするデュアルCANポート
  • Moxa Industrial Linuxを搭載（10年間の長期サポート付き）
  • Wi-Fi/セルラーモジュール用のmini PCIeソケット
  • ストレージ拡張用のSDスロット
  • -40～85℃の広い温度範囲、-40～70°C（LTE対応）
  • 過酷な産業環境に対応するIEC 61000-6-2/6-4規格に準拠

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UC-5100シリーズ組み込みコンピュータは、産業オートメーションアプリケーション向けに設計されています。このコンピュータは、調整可能なプルアップ/プルダウン抵抗を備えた4つのRS-232/422/485フル信号シリアルポート、2つのCANポート、2つのイーサネットポート、4つのデジタル入力チャネル、4つのデジタル出力チャネル、USBインターフェース、および1つのSDスロットを、1つのコンパクトなフロントエンドアクセスの筐体に装備しています。さまざまな産業アプリケーションに対応するために、UC-5100シリーズコンピューティングプラットフォームは、2つのCANポートとワイヤレス接続用のmini PCIeスロットを備えたモデルを提供し、ネットワークの冗長性を実現するデュアルSIM設計を備えています。UC-5100の垂直DINレールフォームファクタにより、小さなキャビネットにコンピュータを簡単に設置できます。また、この省スペースソリューションにより、配線も容易になるため、UC-5100は産業用アプリケーションのフロントエンド組み込みコントローラとして最適です。さらに、すべてのモデルは、10年間の長期サポートと最適化されたソフトウェア機能を備えたMoxa Industrial Linuxを搭載しています。

外観

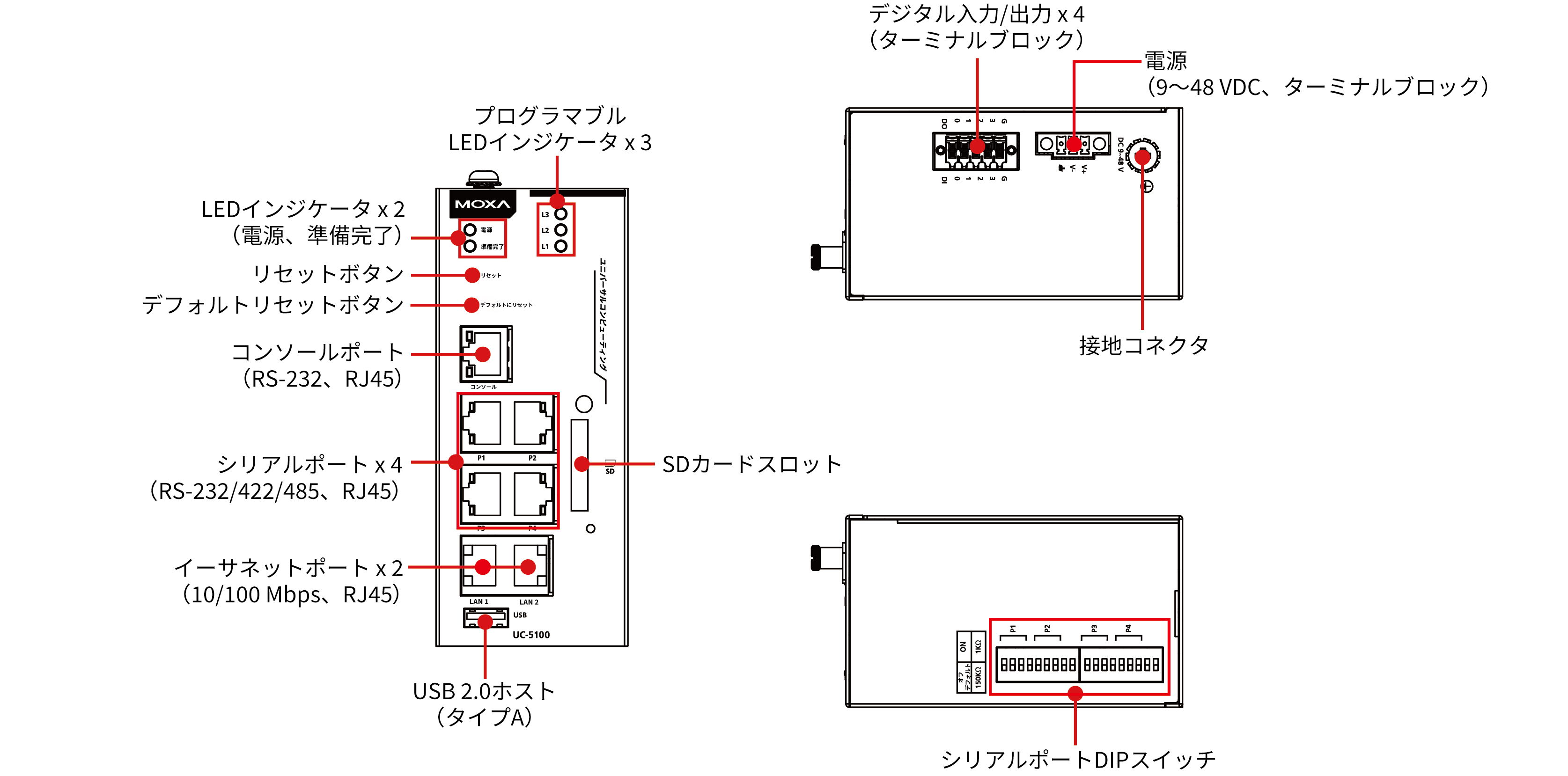

UC-5101

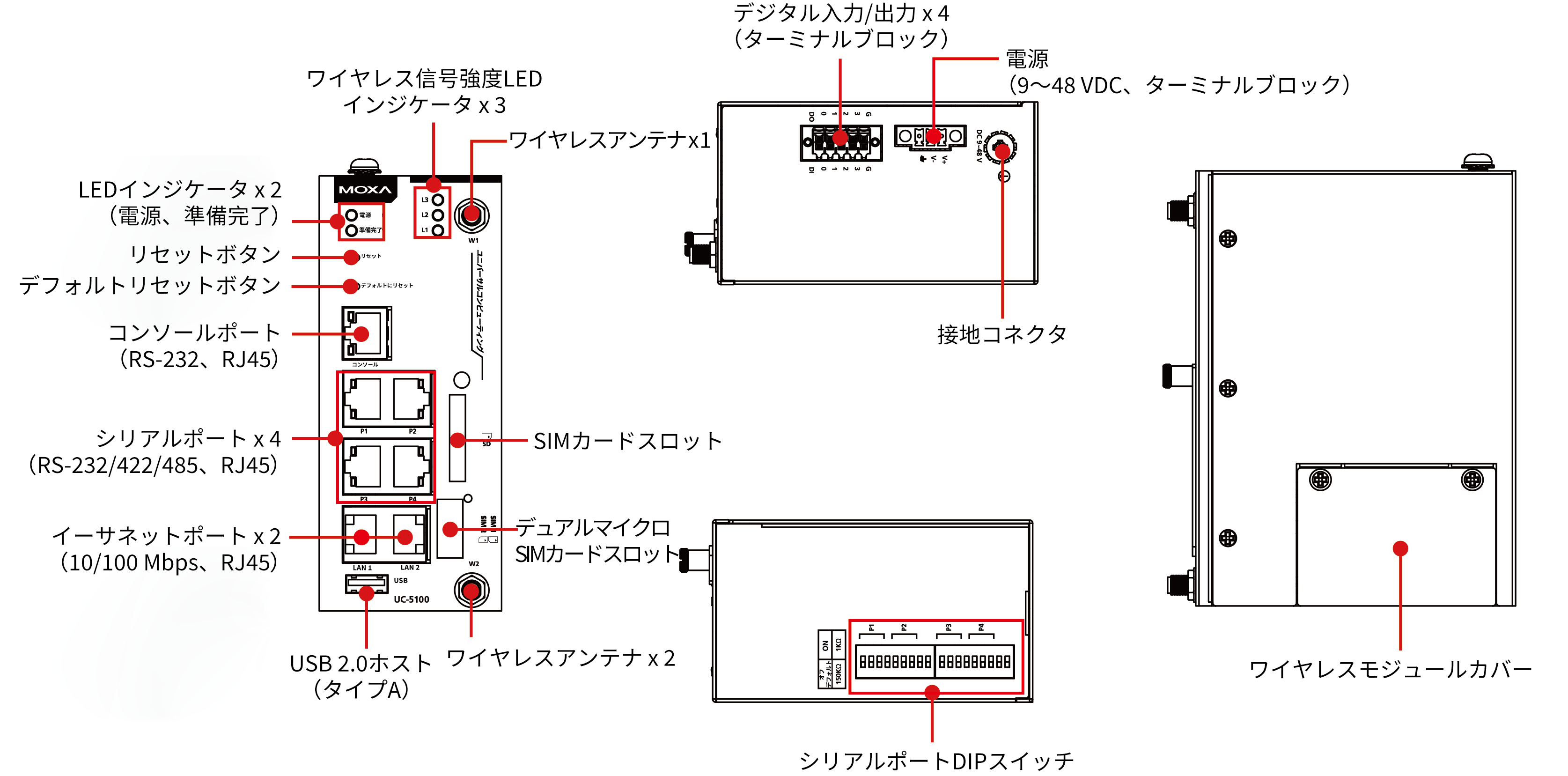

UC-5102

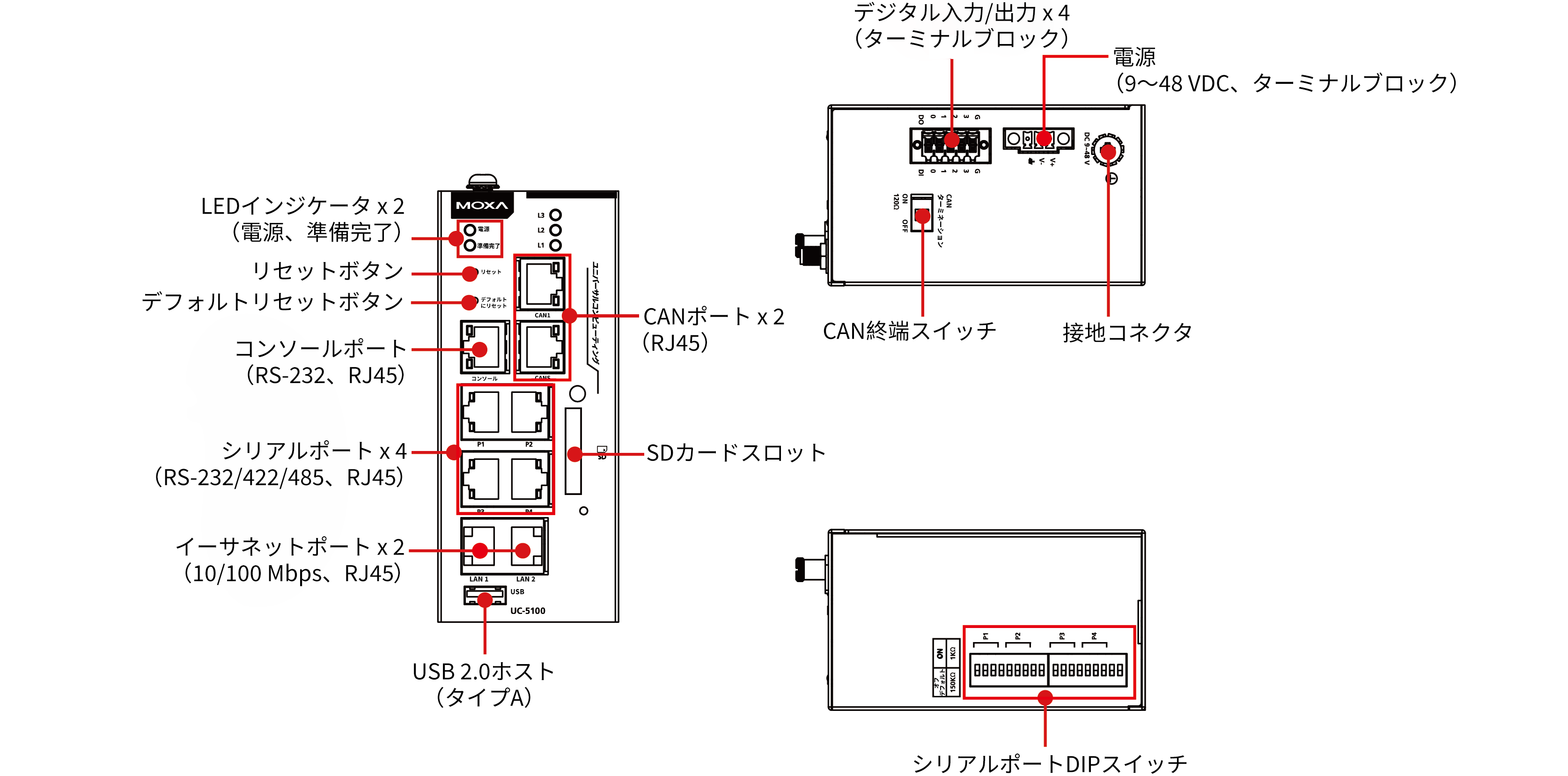

UC-5111

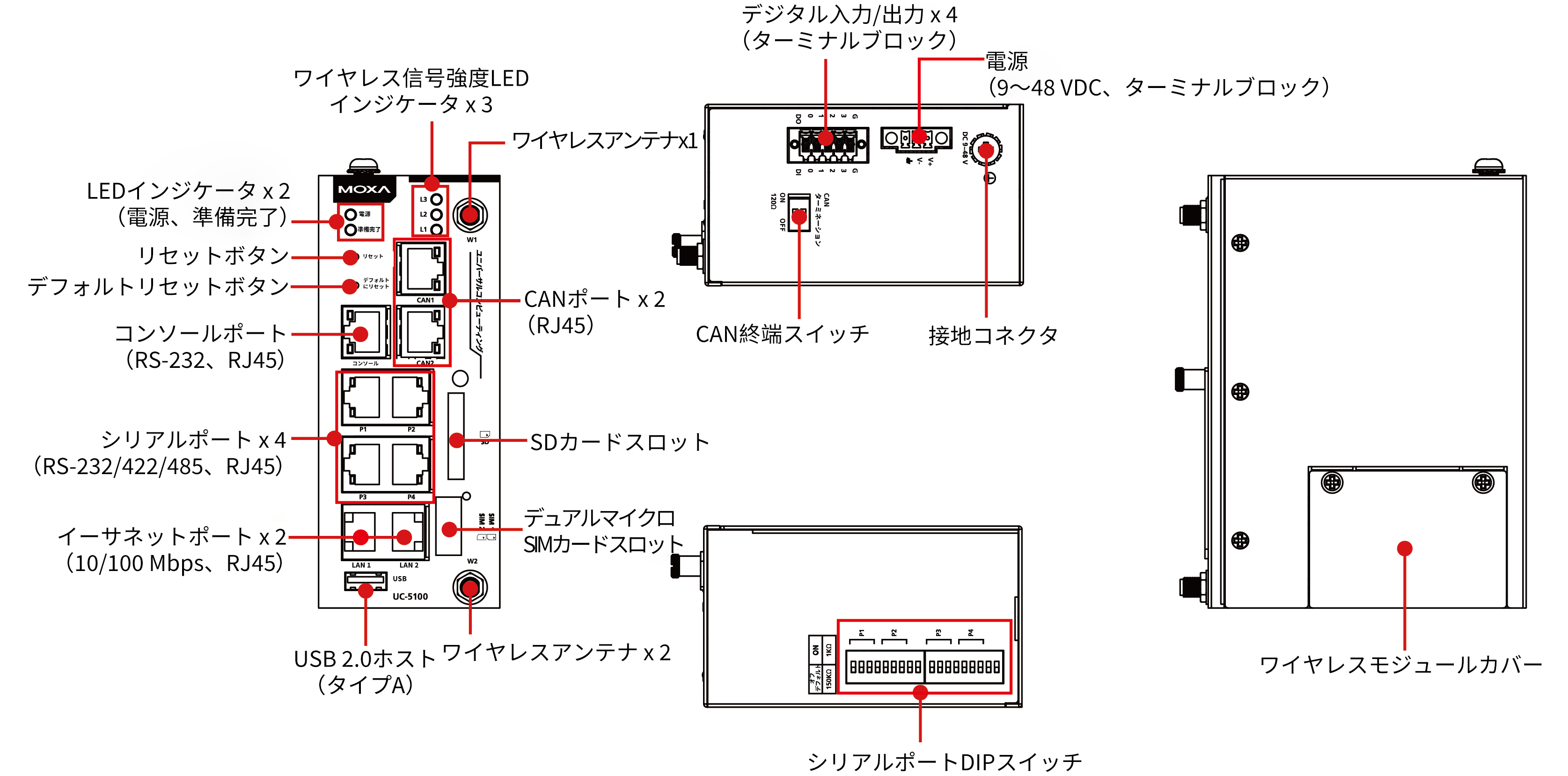

UC-5112

  • CPU

    Armv7 Cortex-A8 1 GHz

  • Pre-installed OS

    Linux Debian 9 kernel 4.4 (Moxa Industrial Linux)

  • DRAM

    512 MB DDR3

  • Storage Pre-installed

    8 GB eMMC

  • Storage Slot

    SD slots x 1

  • Expansion Slots

    UC-5102-LX: mPCIe slots x 1
    UC-5112-LX: mPCIe slots x 1
    UC-5102-T-LX: mPCIe slots x 1
    UC-5112-T-LX: mPCIe slots x 1

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Number of SIMs

    2

  • SIM Format

    Micro

  • Serial Ports

    RS-232/422/485 ports x 4, software selectable (RJ45)

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • Buttons

    Reset button, DIP switch for serial and CAN port configuration

  • Console Port

    RS-232 (TxD, RxD, GND), RJ45 output (115200, n, 8, 1)

  • Ethernet Ports

    Auto-sensing 10/100 Mbps ports (RJ45 connector) x 2

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Serial Ports

    4 x RS-232/422/485

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • No. of Ports

    UC-5111-LX: 2
    UC-5111-T-LX: 2
    UC-5112-LX: 2
    UC-5112-T-LX: 2

  • Signals

    UC-5111-LX: CAN_L, CAN_H, CAN Signal GND
    UC-5111-T-LX: CAN_L, CAN_H, CAN Signal GND
    UC-5112-LX: CAN_L, CAN_H, CAN Signal GND
    UC-5112-T-LX: CAN_L, CAN_H, CAN Signal GND

  • Terminator

    UC-5111-LX: N/A, 120 ohms (by DIP)
    UC-5111-T-LX: N/A, 120 ohms (by DIP)
    UC-5112-LX: N/A, 120 ohms (by DIP)
    UC-5112-T-LX: N/A, 120 ohms (by DIP)

  • Voltage

    0 to 0.8 VDC
    2.0 to 5.5 VDC

  • Current Rating

    24 mA per channel

  • Voltage

    0 to 0.55 VDC
    2.5 to 3.3 VDC

  • System

    Power x 1
    System Ready x 1

  • LAN

    2 per port (10/100 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • CAN

    UC-5111-LX: 2 per port (Tx, Rx), UC-5112-LX: 2 per port (Tx, Rx), UC-5111-T-LX: 2 per port (Tx, Rx), UC-5112-T-LX: 2 per port (Tx, Rx)

  • Wireless Signal Strength

    UC-5112-LX: Cellular/Wi-Fi x 3
    UC-5102-LX: Cellular/Wi-Fi x 3
    UC-5102-T-LX: Cellular/Wi-Fi x 3
    UC-5112-T-LX: Cellular/Wi-Fi x 3

  • Housing

    Metal

  • Weight

    600 g (1.32 lb)

  • Dimensions

    57 x 136 x 100 mm (2.24 x 5.35 x 3.94 in)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Input Voltage

    9 to 48 VDC

  • Input Current

    0.95 A @ 9 VDC, 0.23 A @ 48 VDC

  • Power Consumption

    6 W

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp.Models:
    Product only: -40 to 85°C (-40 to 185°F)
    With LTE accessory: -40 to 70°C (-40 to 158°F)
    With Wi-Fi accessory: -10 to 70°C (14 to 158°F)

  • Storage Temperature

    UC-5101-LX: -20 to 70°C (-4 to 158°F)
    UC-5102-LX: -20 to 70°C (-4 to 158°F)
    UC-5111-LX: -20 to 70°C (-4 to 158°F)
    UC-5112-LX: -20 to 70°C (-4 to 158°F)
    UC-5101-T-LX: -40 to 85°C (-40 to 185°F)
    UC-5102-T-LX: -40 to 85°C (-40 to 185°F)
    UC-5111-T-LX: -40 to 85°C (-40 to 185°F)
    UC-5112-T-LX: -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Vibration

    2 Grms @ IEC 60068-2-64, random wave, 5-500 Hz, 1 hr per axis (without USB devices attached)

  • Shock

    IEC 60068-2-27

  • Safety

    UL 60950-1, EN 60950-1, IEC 60950-1

  • EMC

    EN 55032/24, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Alert Tools

    External RTC (real-time clock)

  • Automatic Reboot Trigger

    External WDT (watchdog timer)

  • Time

    UC-5101-LX: 728,216 hrs
    UC-5101-T-LX: 728,216 hrs
    UC-5102-LX: 704,409 hrs
    UC-5102-T-LX: 704,409 hrs
    UC-5111-LX: 584,470 hrs
    UC-5111-T-LX: 584,470 hrs
    UC-5112-LX: 568,997 hrs
    UC-5112-T-LX: 568,997 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
OS image for UC-5100 Series
161.4 MB 		ファームウェア
SHA-512
v1.5
  • Moxa Industrial Linux 1 (Debian 9)
 2023年3月6日 2023年3月6日 リリースノート
OS Image for UC-5100 Series
161.1 MB 		ファームウェア
SHA-512
v1.4
  • Moxa Industrial Linux (Debian 9)
 2022年5月5日 2022年5月5日 リリースノート
Firmware for UC-5100 Series (Linux)
151.9 MB 		ファームウェア
SHA-512
v1.3
  • Moxa Industrial Linux (Debian 9)
 2021年1月25日 2021年1月25日 リリースノート
Firmware for UC-5100 Series
121.9 MB 		ファームウェア
SHA-512
v1.2
  • Moxa Industrial Linux (Debian 9)
 2019年7月8日 2019年7月8日 リリースノート
Software Package for UC-5100 Series (example code)
287.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.0
  • Moxa Industrial Linux (Debian 9)
 2018年11月27日 2018年11月27日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Declaration of Conformity for UC-5100 Series
311.1 KB 		宣言書 英語 v1.0 2024年3月15日 2024年3月15日
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB 		マニュアル 英語 v5.1 2022年12月6日 2022年12月6日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB 		テクニカルノート 英語 v1.0 2021年7月12日 2021年7月12日
QIG for UC-5100 Series
830.2 KB 		QIG (クイックインストールガイド) 英語 v1.2 2021年5月4日 2021年5月4日
UC-5100シリーズデータシート
4.5 MB 		データシート 日本語 v1.5 2020年3月10日 2020年3月10日
Manual for UC-5100 Series (hardware)
1.7 MB 		マニュアル 英語 v1.3 2020年2月26日 2020年2月26日
2D CAD for UC-5100 Series (UC-5101)
229.3 KB 		2D CAD 英語 2018年11月28日 2018年11月28日
2D CAD for UC-5100 Series (UC-5102)
460.0 KB 		2D CAD 英語 2018年11月28日 2018年11月28日
2D CAD for UC-5100 Series (UC-5111)
457.2 KB 		2D CAD 英語 2018年11月28日 2018年11月28日
2D CAD for UC-5100 Series (UC-5112)
378.1 KB 		2D CAD 英語 2018年11月28日 2018年11月28日

関連コンテンツ

フィルター

すべて 導入事例集 ソリューションのパンフレット ホワイトペーパー スポットライト

利用可能なモデル (8)

画像を表示
比較
moxa-uc-5101-t-lx-image.jpg | MoxaUC-5101-T-LX
比較
moxa-uc-5101-lx-image.jpg | MoxaUC-5101-LX
比較
moxa-uc-5111-t-lx-image.jpg | MoxaUC-5111-T-LX
比較
moxa-uc-5111-lx-image.jpg | MoxaUC-5111-LX
CPU1 GHz1 GHz1 GHz1 GHz
RAM512 MB512 MB512 MB512 MB
Storage8 GB8 GB8 GB8 GB
Ethernet2222
Serial4444
CAN––22
SD1111
USB1111
Mini PCIe––––
Operating Temp.-40 to 85°C-10 to 60°C-40 to 85°C-10 to 60°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-uc-5102-t-lx-image.jpg | MoxaUC-5102-T-LX
比較
moxa-uc-5112-t-lx-image.jpg | MoxaUC-5112-T-LX
比較
moxa-uc-5102-lx-image.jpg | MoxaUC-5102-LX
比較
moxa-uc-5112-lx-image.jpg | MoxaUC-5112-LX
CPU1 GHz1 GHz1 GHz1 GHz
RAM512 MB512 MB512 MB512 MB
Storage8 GB8 GB8 GB8 GB
Ethernet2222
Serial4444
CAN–2–2
SD1111
USB1111
Mini PCIe1 (dual-SIM socket)1 (dual-SIM socket)1 (dual-SIM socket)1 (dual-SIM socket)
Operating Temp.-40 to 85°C-40 to 85°C-10 to 60°C-10 to 60°C
