UC-8200シリーズ

Arm Cortex-A7デュアルコア1 GHz IIoTゲートウェイ(内蔵LTE Cat. 4、Wi-Fiモジュール用mini PCIe拡張スロットx 1、CANポートx 1、DI x 4、DO x 4)

moxa-uc-8200-series-image-(1).jpg | Moxa
moxa-uc-8200-series-image-1-(1).jpg | Moxa

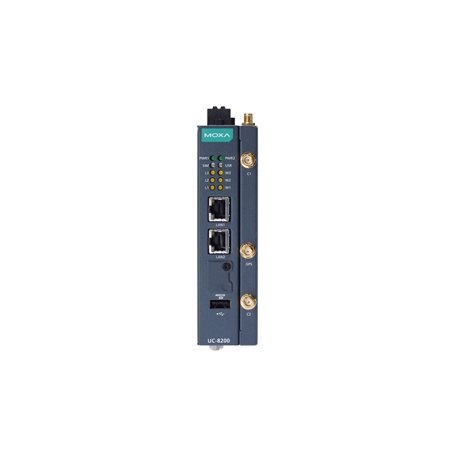

moxa-uc-8200-series-image-2-(1).jpg | Moxa

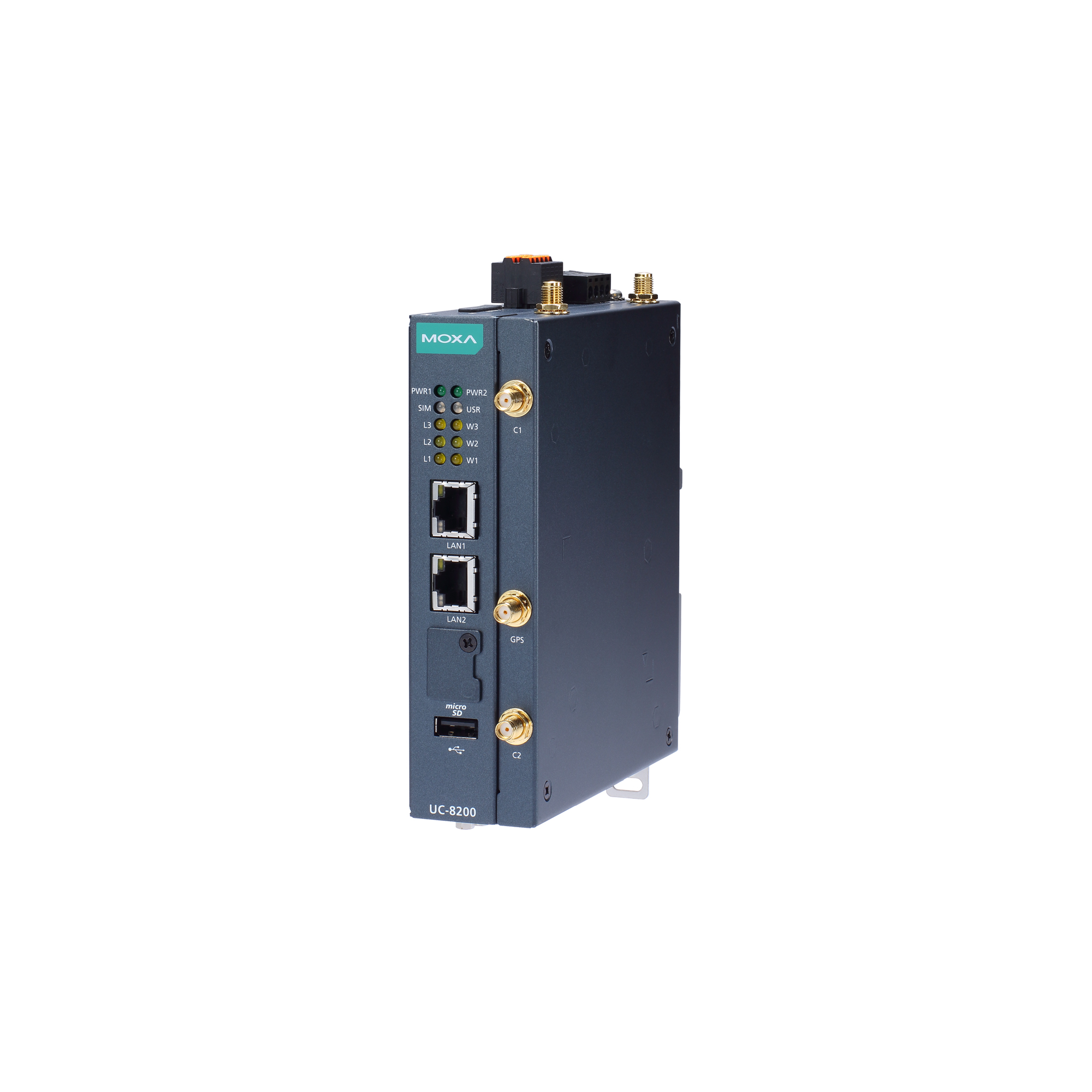

moxa-uc-8200-series-image-3-(1).jpg | Moxa

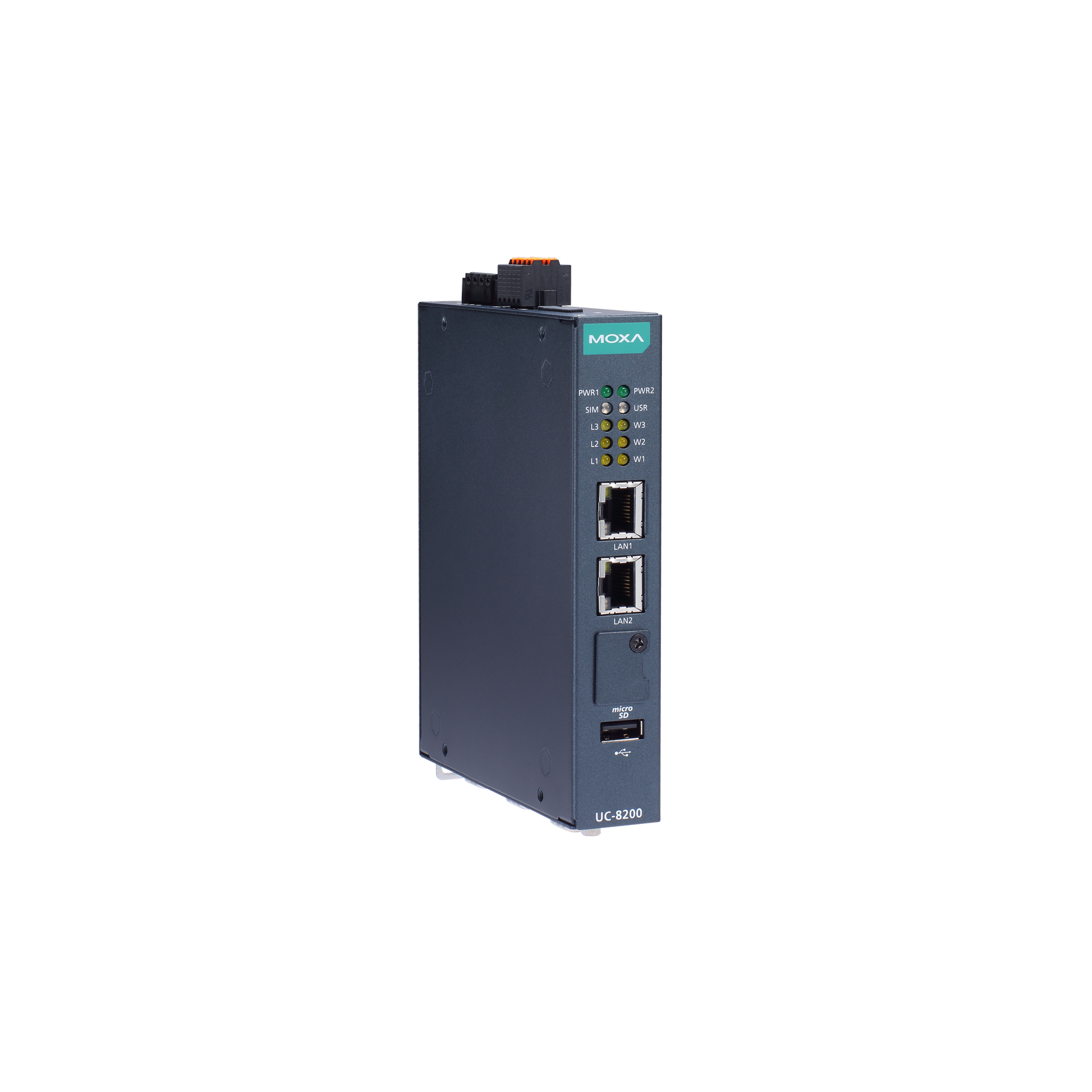

moxa-uc-8200-series-image-4-(1).jpg | Moxa

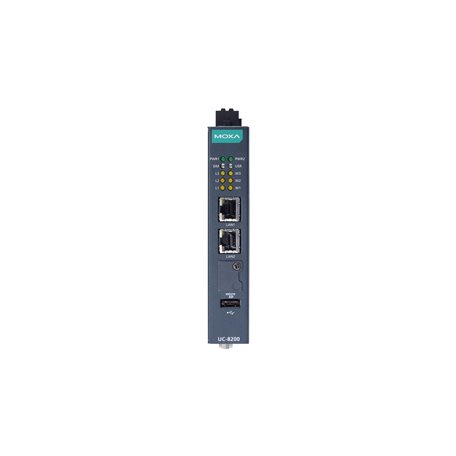

moxa-uc-8200-series-image-5-(1).jpg | Moxa

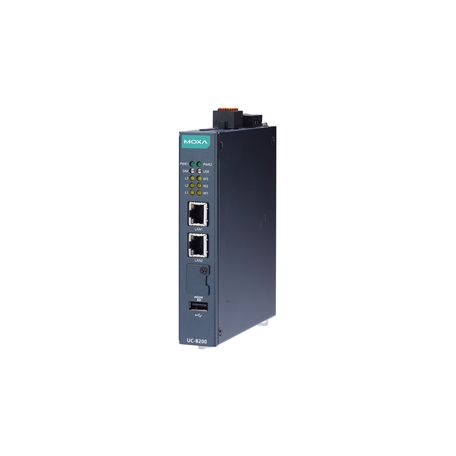

moxa-uc-8200-series-image-6-(1).jpg | Moxa

特徴および利点

  • Armv7 Cortex-A7 デュアルコア1 GHz
  • Moxa Industrial Linuxを搭載(10年間の超長期サポート付き)
  • 自動検出10/100/1000 Mbpsイーサネットポートx 2
  • 統合LTE Cat. 4モジュール(US/EU/APACバンドサポート)
  • デュアルSIMスロット
  • DIおよびCANインタフェースの統合絶縁、外部電気干渉に対する絶縁保護のためのアンテナポート
  • 1つのCANポートでCAN 2.0A/Bをサポート
  • ストレージ拡張用のmicroSDソケット
  • プログラマブルLEDとプログラマブルボタンにより、設置とメンテナンスを簡素化
  • -40~85℃の広い温度範囲、-40~70°C(LTE対応)

認証

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UC-8200のコンピューティングプラットフォームは、組み込みデータ収集アプリケーション向けに設計されています。 コンピュータは、デュアルRS-232/422/485シリアルポート、デュアル10/100/1000 Mbpsイーサネットポート、1つのCANポート、およびWi-Fi/セルラーモジュールをサポートするためのデュアルmini PCIeソケットを装備しています。汎用的な機能を備えており、ユーザーはUC-8200をさまざまな複雑な通信ソリューションに効率的に適応させることができます。

UC-8200はエネルギー監視システムでの使用に最適化されたCortex-A7デュアルコアプロセッサを中心に構築されていますが、さまざまな産業ソリューションに広く適用可能です。柔軟なインターフェースオプションを備えたこの小型の組み込みコンピュータは、現場サイトでのデータ取得と処理向けに信頼性と安全性の高いゲートウェイを提供し、他の多くの大規模な導入にも有効な通信プラットフォームです。

広温度サポートのLTE対応モデルは、広範囲の温度アプリケーションに使用できます。すべてのユニットは、LTE対応のコンピューティングプラットフォームが広い温度範囲のアプリケーションに適していることを保証するために、試験室で徹底的に検査されています。

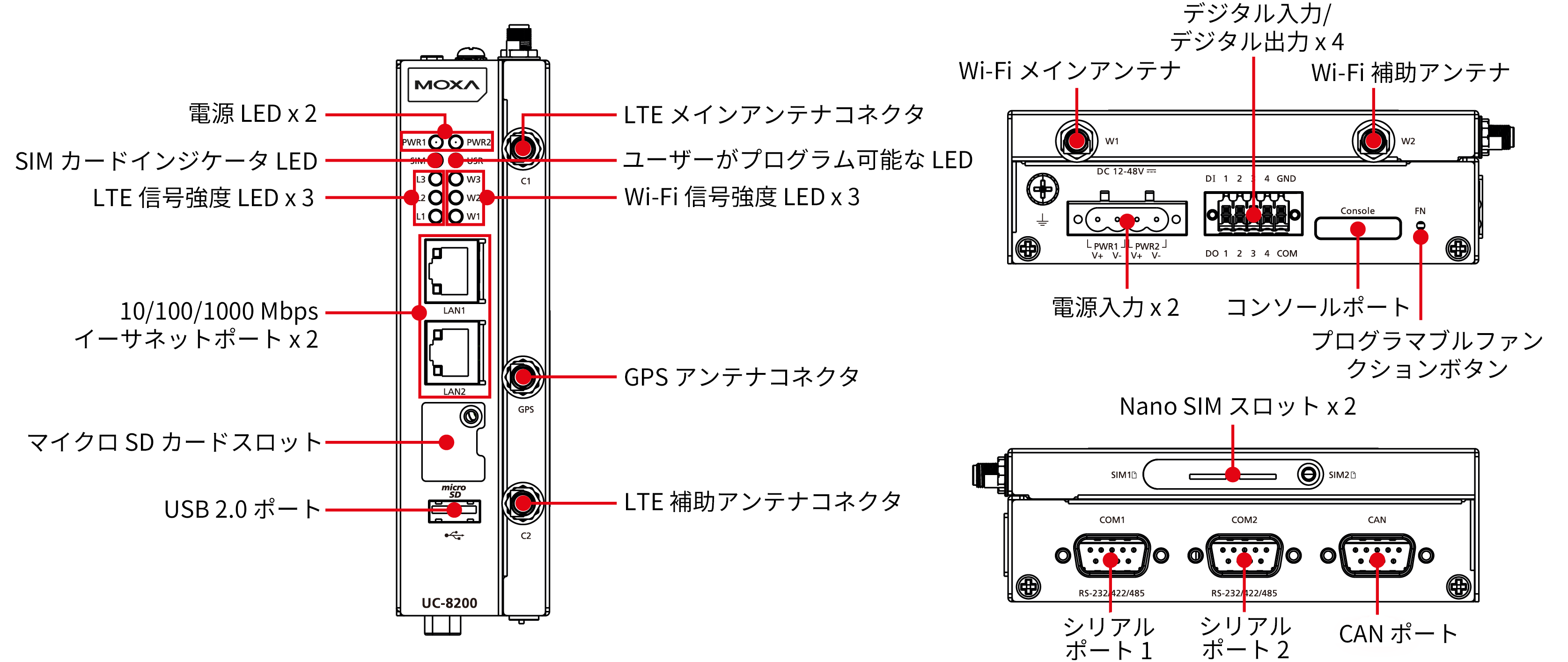

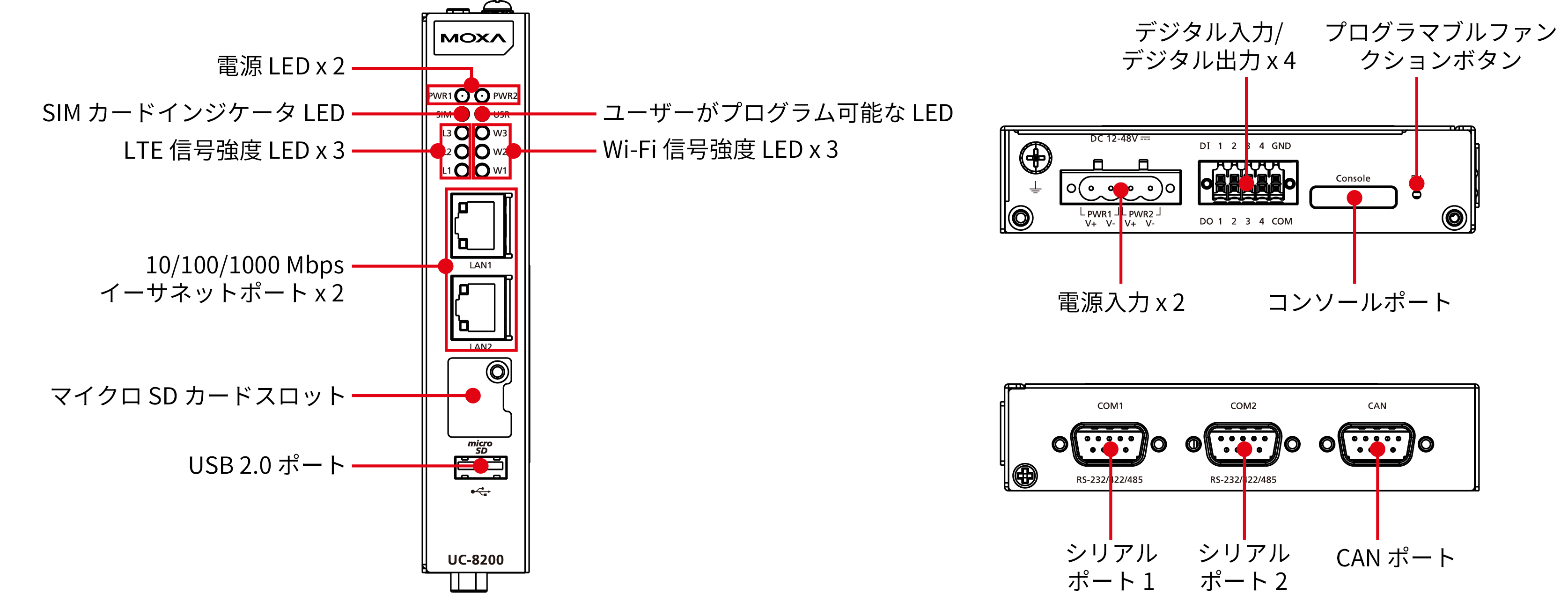

外観
