UC-8410Aシリーズ

Arm Cortex-A7デュアルコア1 GHz IIoTゲートウェイ(ワイヤレスモジュール用拡張スロットx 1、LANポートx 3、シリアルポートx 8、DI x 4、DO x 4)

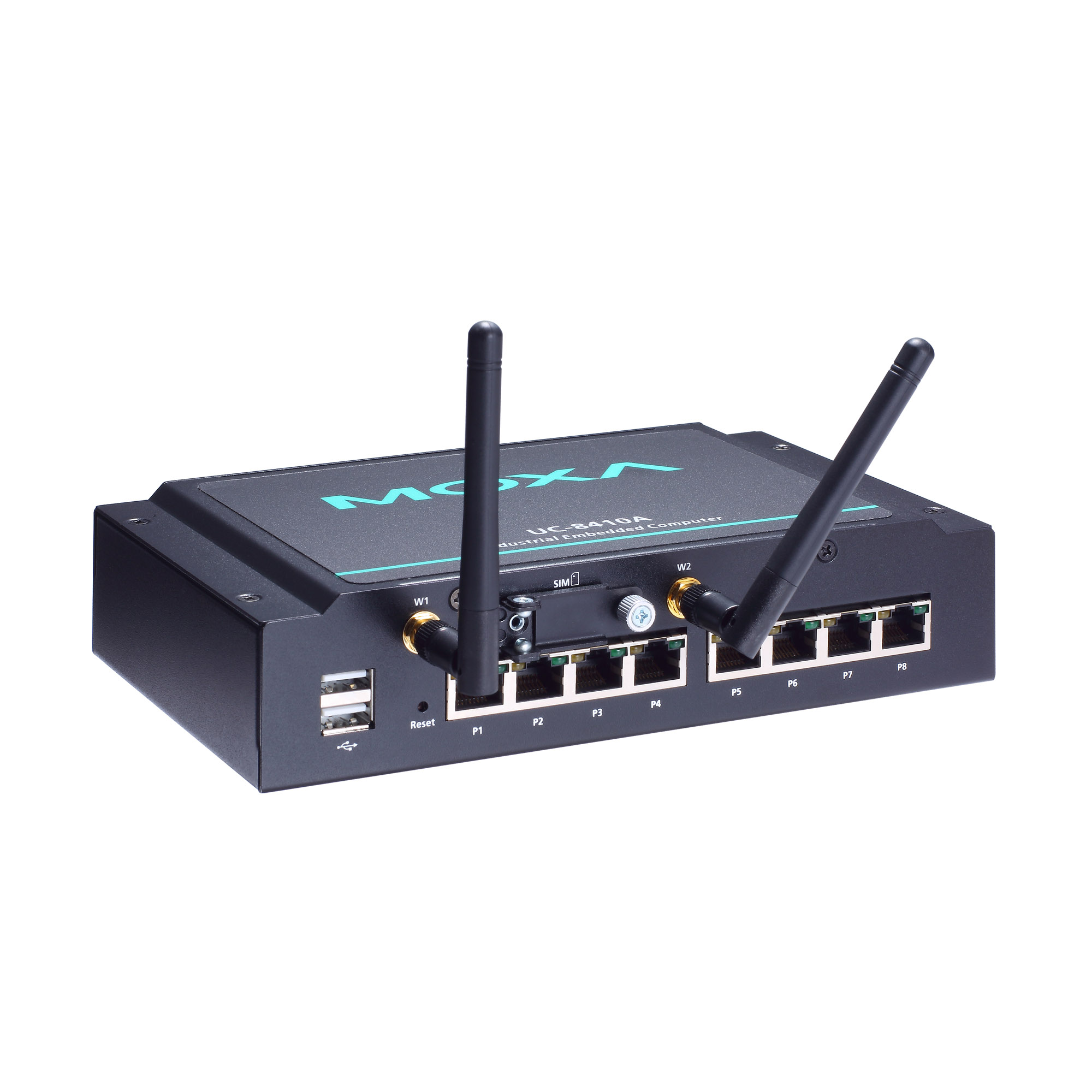

moxa-uc-8410a-series-image-1-(1).jpg | Moxa

機能と特長

  • Freescale LS1021A Cortex-A7 1 GHzデュアルコアプロセッサ
  • 1 GB DDR3 SDRAM
  • RS-232/422/485シリアルポートx 8
  • 10/100/1000 Mbpsイーサネットポートx 3
  • ワイヤレス対応mini PCIeスロット
  • USB 2.0ホストx 2(大容量ストレージデバイス用)
  • ウォールマウント(取り付け)
  • 堅固なファンレス設計
  • -40~75℃の広い温度モデルが使用可能
  • 即実行可能なDebian 8

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UC-8410Aシリーズ組み込みコンピュータは、8つのRS-232/422/485シリアルポート、3つのイーサネットポート、1つのワイヤレスモジュール用mini PCIeスロット、4つのデジタル入力チャネル、4つのデジタル出力チャネル、1つのmSATAスロット、2つのUSB 2.0ホストを含む、豊富な通信インターフェースをサポートしています。

UC-8410Aコンピュータは、Freescale Cortex-A7デュアルコア1 GHz RISC CPUを使用しています。この強力なコンピューティングエンジンは、いくつかの便利な通信機能をサポートしていますが、それほど熱を発生しません。内蔵の8 GB eMMCカードと1 GB DDR3 SDRAMは、アプリケーションソフトウェアを実行するのに十分なメモリを提供し、mSATAスロットはデータストレージを追加する際の柔軟性を提供します。

UC-8410Aコンピュータは、シリアルポート、イーサネットポート、ワイヤレス通信スロット、およびデジタル入力/出力チャネルなどのさまざまな通信インターフェースを搭載しているため、ネットワークおよびデバイス通信を必要とする産業用アプリケーションの通信プラットフォームとして最適です。

UC-8410Aシリーズでは、ソフトウェアプログラム開発用のオープンソフトウェアオペレーティングシステムを提供するために、Linux Debian8がプリインストールされています。これにより、UC-8410Aコンピュータは、最小限のコストと労力で、産業用アプリケーションで使用するのに最適なソリューションを提供できます。標準モデルに加えて、UC-8410Aシリーズでは、過酷な産業環境に対応する-40~75℃の広温度モデルも用意されています。

外観

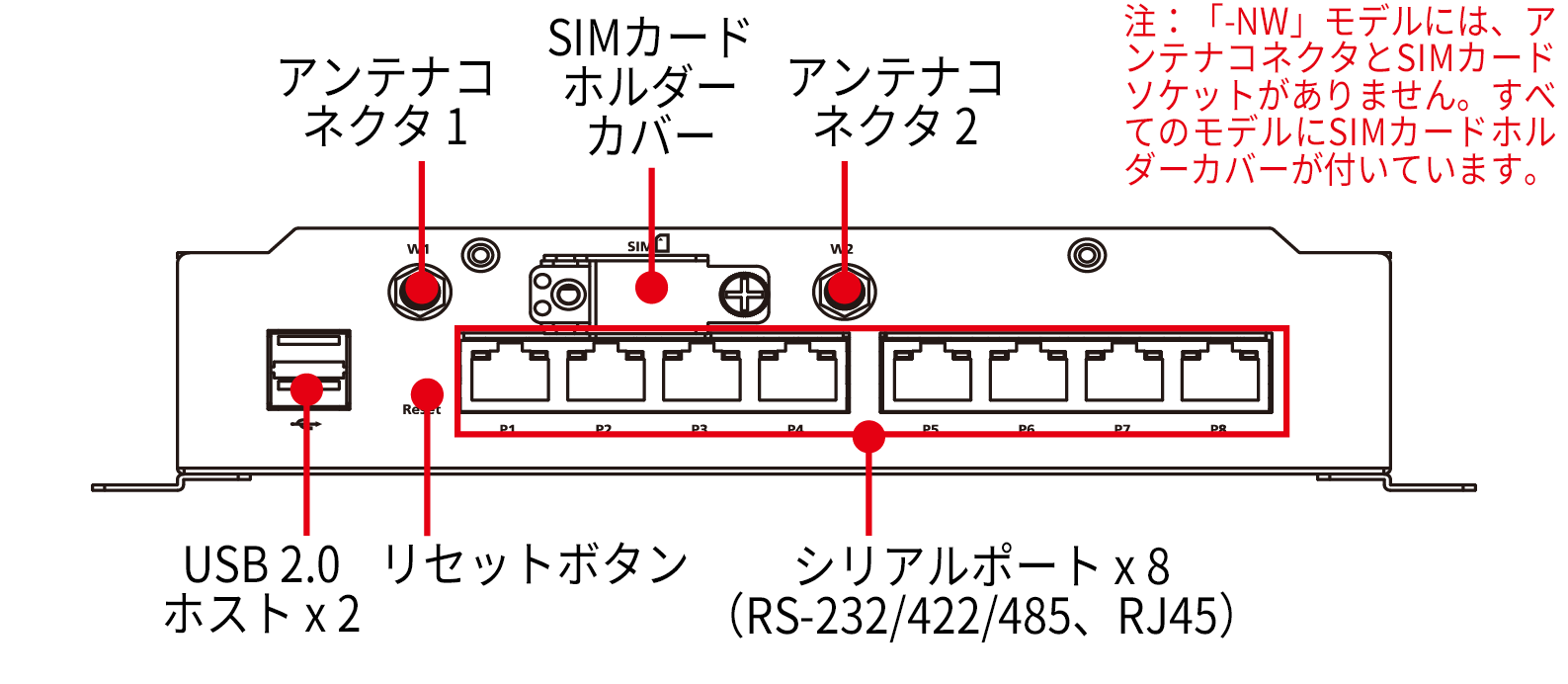

前面図

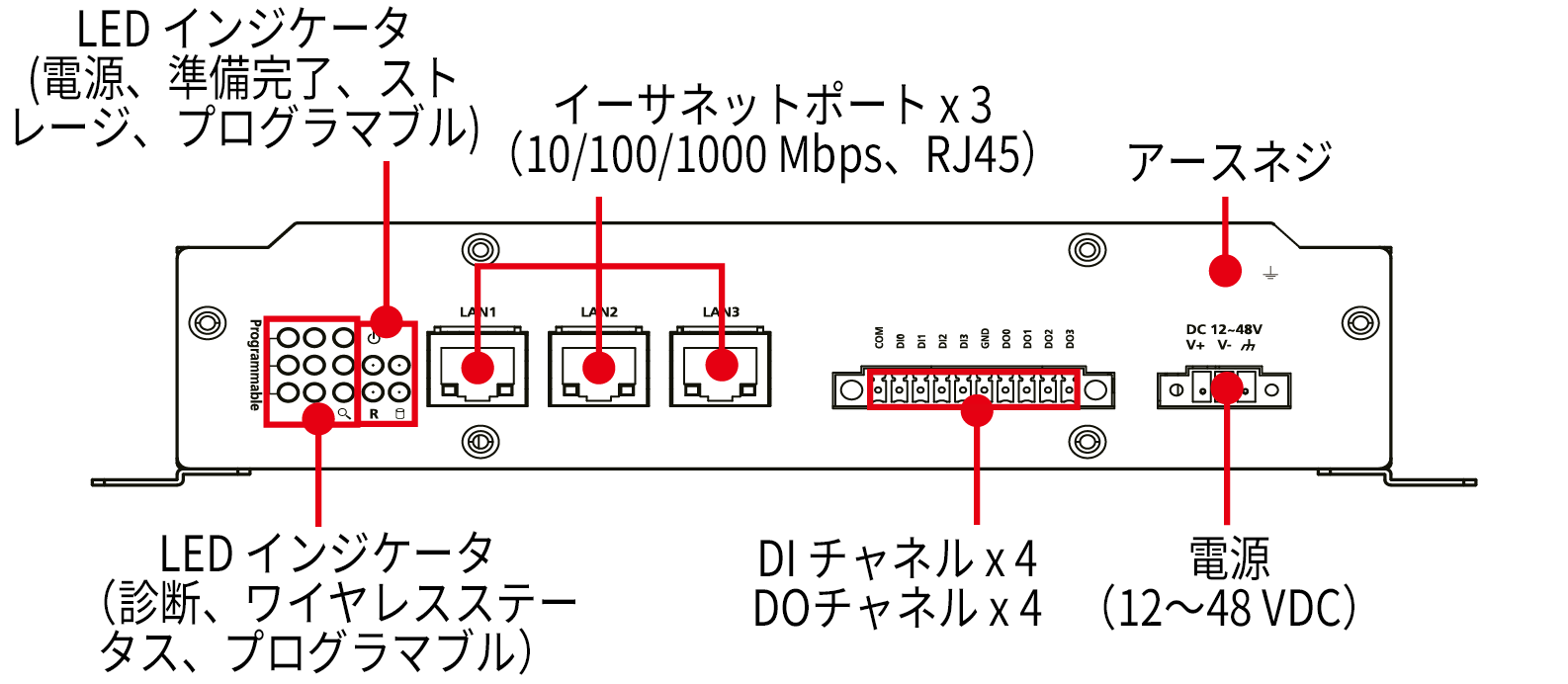

背面図

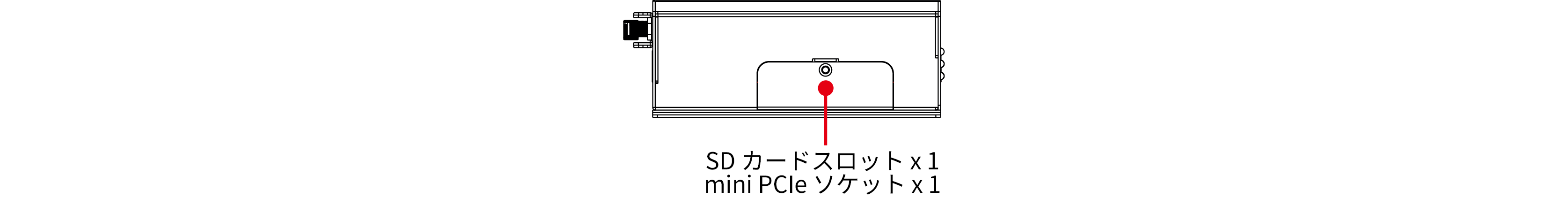

左側面図

  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • System Memory Pre-installed

    1 GB DDR3L

  • Storage Pre-installed

    8 GB eMMC

  • Pre-installed OS

    Linux Debian 8 (kernel 4.1)

  • Storage Slot

    SD slots x 1
    mSATA slots x 1, internal mini-PCIe socket

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 3

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • Expansion Slots

    UC-8410A-LX Series: 1

  • Cellular Antenna Connector

    UC-8410A-LX Series: 2

  • Number of SIMs

    UC-8410A-LX Series: 1

  • SIM Format

    UC-8410A-LX Series: Mini

  • Console Port

    1 x 4-pin header to DB9 console port

  • Serial Ports

    RS-232/422/485 ports x 8, software-selectable (RJ45)

  • Channel-to-Channel Isolation

    3000 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Dry Contact

    On: short to GND
    Off: open

  • Sensor Type

    Dry contact
    Wet contact (NPN or PNP)

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    Open-drain to 30 VDC

  • System

    Power x 1
    System Ready x 1
    Storage x 1
    Programmable x 10

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    12 to 48 VDC

  • Power Connector

    Terminal block (for DC models)

  • Power Consumption

    19 W (max.)

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    200 x 120 x 48.6 mm (7.87 x 4.72 x 1.91 in)

  • Weight

    1,000 g (2.21 lb)

  • Installation

    Wall mounting (standard)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    Standard Models: -20 to 75°C (-4 to 167°F)
    Wide Temp.Models: -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Safety

    UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Green Product

    RoHS, CRoHS, WEEE

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for UC-8410A Series
229.8 MB
ファームウェア
SHA-512
v3.3
  • Linux
2024年4月25日 2024年4月25日 リリースノート
OS Image for UC-8410A Series
180.4 MB
ファームウェア
SHA-512
v4.3.2
  • Moxa Industrial Linux 1 (Debian 9)
2024年3月21日 2024年3月21日 リリースノート
OS Image for UC-8410A Series
158.7 MB
ファームウェア
SHA-512
v4.2.2
  • Moxa Industrial Linux 1 (Debian 9)
2023年3月6日 2023年3月6日 リリースノート
OS Image for UC-8410A Series
146.7 MB
ファームウェア
SHA-512
v4.1.2
  • Moxa Industrial Linux (Debian 9)
2022年5月5日 2022年5月5日 リリースノート
Firmware for UC-8410A Series (Debian 9)
143.2 MB
ファームウェア
SHA-512
v4.0.2
  • Moxa Industrial Linux (Debian 9)
2020年11月26日 2020年11月26日 リリースノート
Firmware for UC-8410A Series
230.7 MB
ファームウェア
SHA-512
v3.2
  • Debian 8.x
2019年7月18日 2019年7月18日 リリースノート
Software Package for UC-8410A Series (Examples)
29.5 KB
ソフトウェアパッケージ
SHA-512
v3.0
  • Debian 8.x
2019年2月26日 2019年2月26日 リリースノート
Utility for UC-8410A Series
104.8 KB
ユーティリティ
SHA-512
v3.0
  • Debian 8.x
2018年5月2日 2018年5月2日
Driver for UC-8410A Series
6.4 MB
ドライバー
SHA-512
v3.0
  • Debian 8.x
2018年5月1日 2018年5月1日 リリースノート
Firmware for UC-8410A Series
350.8 MB
ファームウェア
SHA-512
v3.0
  • Debian 8.x
2018年5月1日 2018年5月1日 リリースノート
Firmware for UC-8410A Series (OS Image)
380.9 MB
ファームウェア
SHA-512
v2.2
  • Debian 8.x
2017年11月5日 2017年11月5日 リリースノート
Firmware for UC-8410A Series (Source code)
96.3 MB
ファームウェア
SHA-512
v2.2
  • Debian 8.x
2016年11月9日 2016年11月9日 リリースノート
Library for UC-8410A Series
3.4 KB
ライブラリー
SHA-512
v2.0
  • Debian 8.x
2016年11月9日 2016年11月9日
Driver for UC-8410A Series
279.2 MB
ドライバー
SHA-512
v2.0
  • Debian 8.x
2016年11月9日 2016年11月9日 リリースノート
Utility for UC-8410A Series (Push-button)
6.3 KB
ユーティリティ
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日 リリースノート
Utility for UC-8410A Series (Diagnostic)
3.2 KB
ユーティリティ
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日
Utility for UC-8410A Series (Cellular Utility)
1.8 MB
ユーティリティ
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日
Utility for UC-8410A Series (Wi-Fi Utility)
7.2 KB
ユーティリティ
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日
Utility for UC-8410A Series (Set interface)
4.1 KB
ユーティリティ
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日
Utility for UC-8410A Series (Debian Key)
1.7 KB
ユーティリティ
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日

サポートドキュメント

名前 種類 言語 バージョン リリース日
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB
マニュアル 英語 v5.2 2024年6月18日 2024年6月18日
QIG for UC-8410A Series
618.2 KB
QIG (クイックインストールガイド) 英語 v3.3 2023年11月24日 2023年11月24日
Manual for UC-8410A Series (hardware)
2.8 MB
マニュアル 英語 v2.3 2022年6月7日 2022年6月7日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB
テクニカルノート 英語 v1.0 2021年7月12日 2021年7月12日
UC-8410Aシリーズデータシート
3.5 MB
データシート 日本語 v1.2 2020年1月21日 2020年1月21日
Manual for UC-8410A Series (software, Debian 8)
2.7 MB
マニュアル 英語 v2.0 2018年8月15日 2018年8月15日
Compatibility Guide for UC-8410A Series
208.0 KB
互換性ガイド 英語 v2.0 2016年7月22日 2016年7月22日

利用可能なモデル (4)

画像を表示

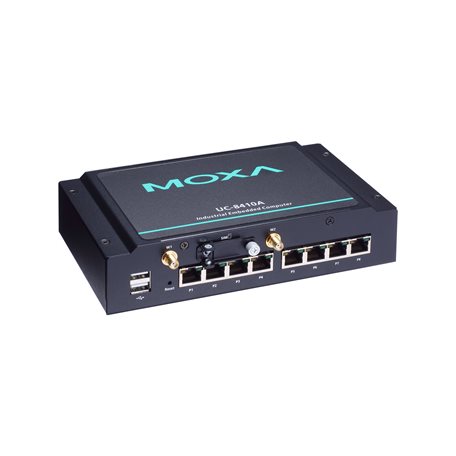

moxa-uc-8410a-lx-image.jpg | MoxaUC-8410A-LXmoxa-uc-8410a-t-lx-image.jpg | MoxaUC-8410A-T-LXmoxa-uc-8410a-nw-lx-image.jpg | MoxaUC-8410A-NW-LXmoxa-uc-8410a-nw-t-lx-image.jpg | MoxaUC-8410A-NW-T-LX
CPUArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHz
OSDebian 8Debian 8Debian 8Debian 8
RAM1 GB1 GB1 GB1 GB
eMMC8 GB8 GB8 GB8 GB
mSATA1 slot1 slot1 slot1 slot
mPCIe Slot for Wireless Module
SIM Slots11
USB2222
Ethernet Ports3333
Serial Ports8888
DIO Ports4 x DI, 4 x DO4 x DI, 4 x DO4 x DI, 4 x DO4 x DI, 4 x DO
Operating Temp.-10 to 60°C-40 to 75°C-10 to 60°C-40 to 75°C
