AIG-502シリーズ

Intel® Core™ i7プロセッサ、Azure IoT Edgeソフトウェア、-40～70°Cの動作温度を備えた高度なIIoTゲートウェイ

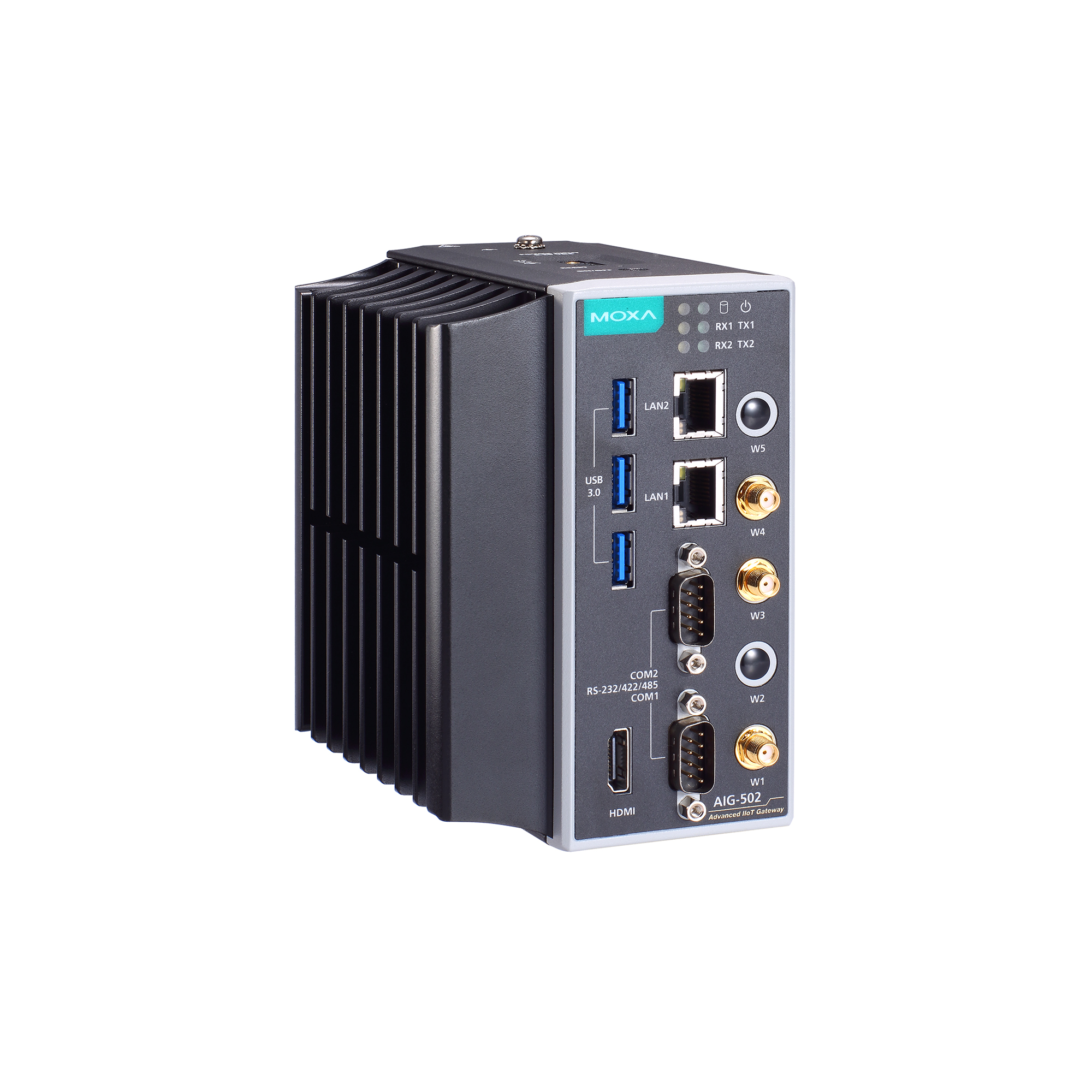

moxa-aig-502-series-image-(1).jpg | Moxa

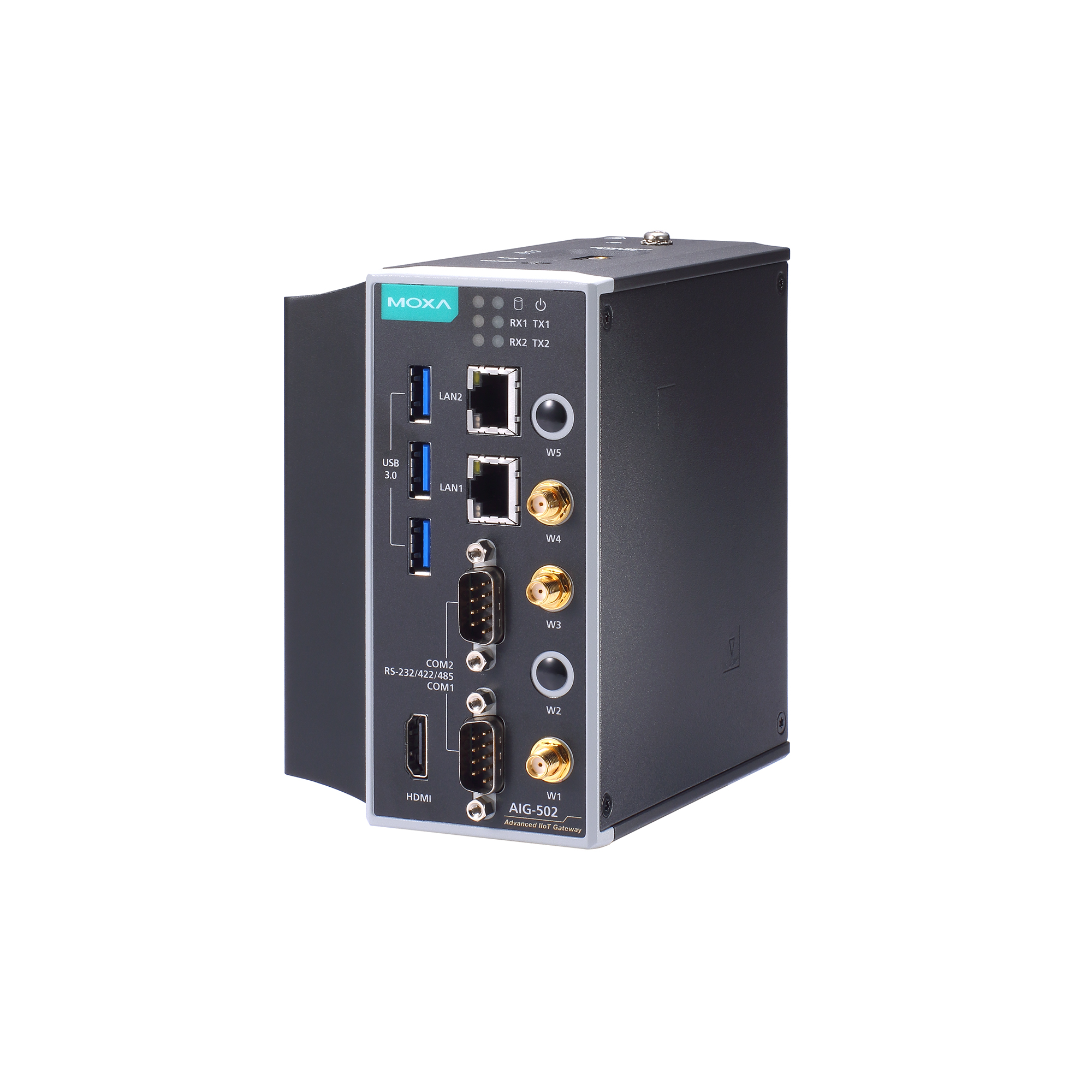

moxa-aig-502-series-image-1-(1).jpg | Moxa

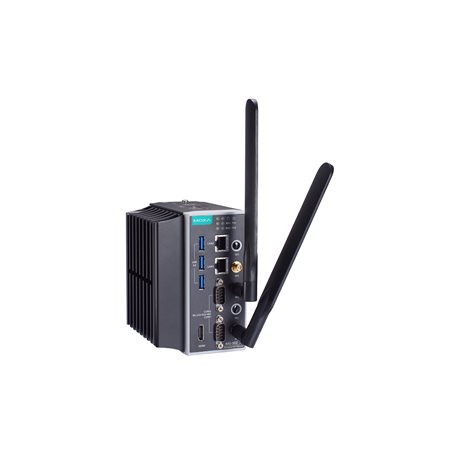

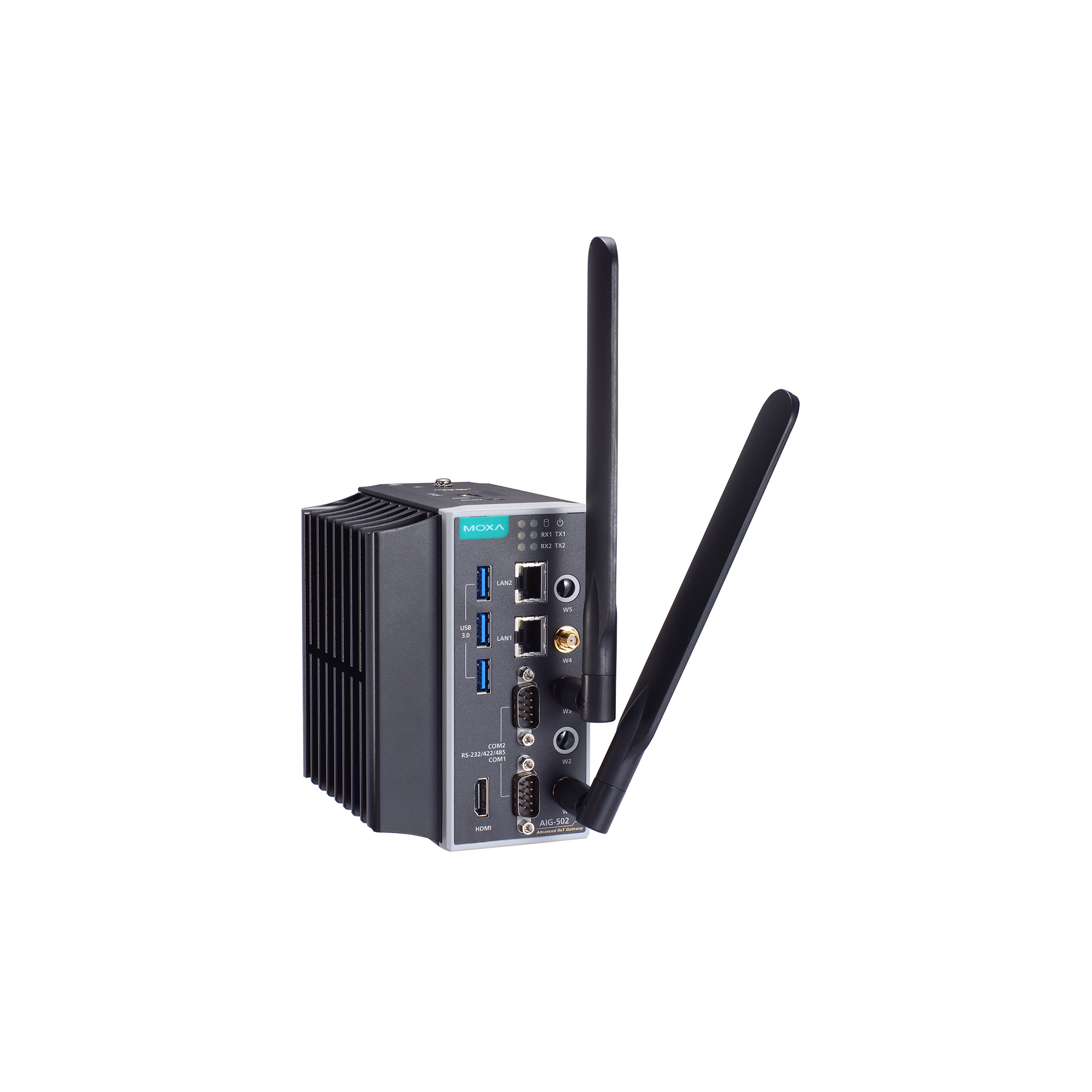

moxa-aig-502-series-image-2-(1).jpg | Moxa

機能と特長

Modbus RTU/ASCII/TCPクライアントをサポート
Azure IoT Edgeをサポート
悪意のあるソフトウェアインジェクション攻撃を防ぐセキュアブートを搭載
トラブルシューティングを容易にする内蔵ネットワークトラフィック監視および診断ツール
ソフトウェアアップグレード中のシステム障害を防ぐための堅牢なOTA機能を提供
LTE Cat.4 US、EUおよびAPACモデルを利用可能
IEC 62443-4-2セキュリティレベル2要件に準拠
動作温度範囲-40～70°C

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

AIG-502は、産業用アプリケーションに安全で信頼性の高いデータ通信を提供するように設計された堅牢な産業用IoT (IIoT)ゲートウェイです。ゲートウェイはIEC 62443-4-2 SL2規格に準拠しており、安全なネットワーク接続、データ転送、およびデバイス認証を保証します。AIG-502は、Modbus RTU、ASCII、およびTCPプロトコルを介してフィールドデータを収集することができ、Azureクラウドプラットフォームとのシームレスな統合を実現します。十分なコンピューティング能力を備え、Azure IoT Edgeモジュールを使用した高度なエッジコンピューティング機能をサポートしており、データ駆動型の運用を、安全かつ効率的に強化したい産業にとって最適なソリューションです。

Azure IoT Edgeでエッジコンピューティング機能を強化

AIG-502はAzure IoT Edgeをサポートし、エッジコンピューティング機能、帯域幅コストの削減、柔軟なシステム構成、拡張性、Azureサービスとのシームレスな連携、容易な管理・アップデートなど、さまざまなメリットを提供します。具体的には、ローカルでデータを処理することで、迅速な応答と低遅延を実現するだけでなく、ネットワーク帯域幅の使用量を効果的に減らしてコストも削減します。さらに、Azure IoT EdgeをサポートするAIG-502のモジュール設計により、柔軟で拡張性の高いシステムを構築できます。同時に、Azureクラウドサービスとのシームレスな統合により、クラウド機能をエッジデバイスに簡単に拡張できます。

簡単なインストールとリカバリによる信頼性の高いソフトウェアアップデート

ソフトウェアアップデート機能により、簡単で信頼性が高く安全なシステムアップグレードを実現します。ユーザーは、Webコンソールを通じて、Debianをインストールしたり、Debian APTを使用して特定のパッチを適用したり、Moxaが提供する包括的なアップデートパックを適用したりできます。アップデートファイルはオンラインで取得するか、手動でアップロードすることができ、即時インストールまたはスケジュールインストールを選択できます。この機能はダウンロードの再開と自動復旧もサポートしており、システムをスムーズに稼働させ続ける、シームレスで耐障害性の高いアップデート体験を提供します。

セキュリティ問題の検出に最適化されたセキュリティダッシュボード

セキュリティダッシュボードは、デバイススキャンを利用して、アカウント設定の管理、アプリケーションネットワーキング、アプリケーションリソースの使用状況の監視、製品証明書の展開、サービス設定の変更、システムステータスのチェックなど、さまざまな角度から潜在的なサイバーセキュリティの脅威を特定します。脅威が検出された場合、問題を解決するための緩和策が提案されます。

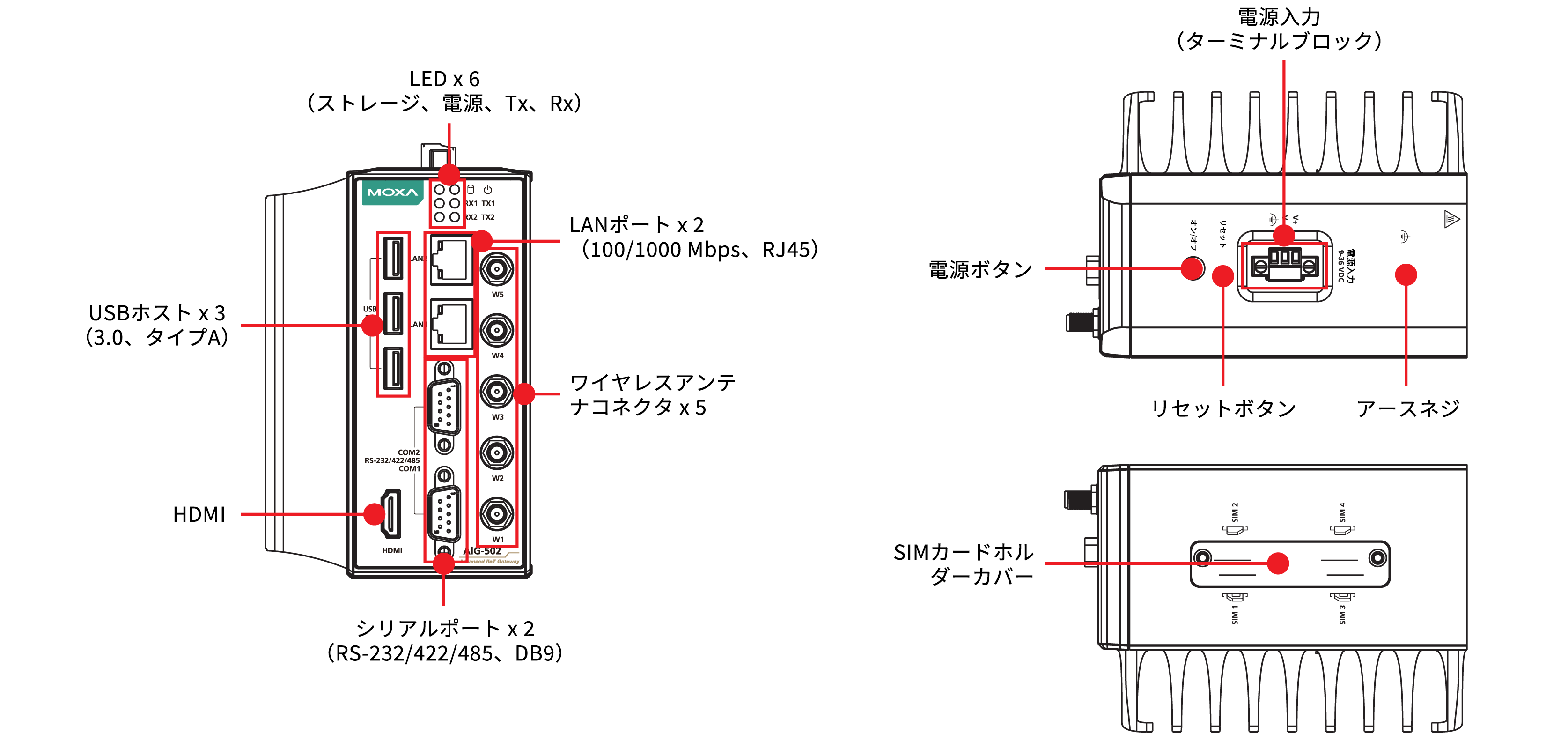

外観

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

CPU

Intel® Core™ i7-7600U processor (4M cache, up to 3.90 GHz)
DRAM

32 GB SODIMM DDR4
Storage Pre-installed

32 GB mSATA
Pre-installed OS

Moxa Industrial Linux (Debian 11, kernel 5.10.x)
Graphics Controller

Intel® HD Graphics 620

Ethernet Ports

Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2
Serial Channels

RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)
USB 3.0

USB 3.0 hosts x 3, type-A connectors
Wi-Fi Antenna Connector

RP-SMA x 2 (excluding AIG-502-T-AZU-LX)
Cellular Antenna Connector

SMA x 2 (excluding AIG-502-T-AZU-LX)
GPS Antenna Connector

SMA x 1 (excluding AIG-502-T-AZU-LX)
Expansion Slots

mPCIe slots x 1 (for optional Wi-Fi module)
SIM Format

Nano (excluding AIG-502-T-AZU-LX)
Number of SIMs

2
Video Output

HDMI x 1
TPM

TPM v2.0

10/100/1000BaseT(X) Ports (RJ45 connector)

2
Magnetic Isolation Protection

1.5 kV (built-in)

Industrial Protocols

Azure IoT Edge
Configuration Options

Web Console (HTTP/HTTPS)
Time Management

NTP Server/Client
GPS
Security

SSH
HTTPS/SSL
TLS
Firewall

No. of Ports

2
Connector

DB9 male
Baudrate

50 bps to 115.2 kbps
Data Bits

7, 8
Stop Bits

1, 2
Parity

None, Even, Odd, Space, Mark
Flow Control

RTS/CTS, XON/XOFF, ADDC (automatic data direction control) for RS-485

RS-232

TxD, RxD, RTS, CTS, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w

Data+, Data-, GND

Industrial Protocols

Modbus RTU/ASCII Master

Cellular Standards

LTE Cat. 4
Band Options (US)

LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 12
(700 MHz) / LTE Band 13 (700 MHz) / LTE Band 14 (700 MHz) / LTE Band 66 (1700 MHz)
/ LTE Band 71 (600 MHz)
UMTS/HSPA 850 MHz / 1900 MHz
Carrier Approval: Verizon, AT&T
Note: LTE Band 71 (600 MHz) is not included in the selectable antenna support range.
Please contact Moxa if you need to use this band.
Band Options (EU)

LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8
(900 MHz) / LTE Band 20 (800 MHz)
UMTS/HSPA 900 MHz / 1800 MHz / 2100 MHz
Band Options (APAC)

LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 8
(900 MHz) / LTE Band 28 (700 MHz)
UMTS/HSPA 850 MHz / 900 MHz / 2100 MHz

Receiver Types

GPS/GLONASS/BeiDou/Galileo/QZSS
Accuracy

Position: 2.0 m @CEP50
Sensitivity

Acquisition: -147 dBm
Cold starts: -145 dBm
Tracking: -160 dBm
Update Rate

1 Hz

Versions Supported

v1.4.33
Authentication Methods

Manual / Connection String
DPS / Symmetric Encryption
DPS / X.509 Certificate
DPS / TPM
Azure Direct Methods

Reboot
Software Upgrade
Remote API Invocation
Azure Module Twin

Device Configuration
Moxa Functions

Custom Payload
Message Group

Mode

Client (Master)
Functions Supported

1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands

256 per port
Max. No of Connected Devices

31 slave devices per serial port

Mode

Client (Master), Server (Slave)
Functions Supported

1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Server Connections

64
Max. No. of Client Connections

4
Max. No. of Commands

3000

System

Power x 2
LAN

2 per port (10/100/1000 Mbps)
Serial

2 per port (Tx, Rx)

Input Voltage

9 to 36 VDC
12 to 36 VDC, 6A (for hazardous locations)
Input Current

8 A @ 9 VDC
2 A @ 36 VDC
Power Consumption

72 W (max.)
Power Connector

3-pin terminal block

Automatic Reboot Trigger

External WDT (watchdog timer)

Housing

Metal
IP Rating

IP20
Dimensions

134 x 60.4 x 120 mm (5.28 x 2.38 x 4.72 in)
Weight

1,500 g (3.3 lb)
Installation

DIN-rail mounting (with optional kit)
Wall mounting (with optional kit)

Operating Temperature

-40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 75°C (-40 to 167°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-64

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Cybersecurity

EN 18031-1
Hazardous Locations

Class I Division 2, ATEX, IECEx
Safety

UL 62368-1
EN 62368-1
Radio

NCC
RCM
Carrier Approvals

AT&T
Verizon
PTCRB
RED

EN 300 328
EN 301 489-1/17/19/52
EN 301 511
EN 301 893
EN 301 908-1
EN 303 413
EN 62311
International Approval

BSMI
Green Product

RoHS, CRoHS, WEEE

Time

510,913 hrs
Standards

Telcordia (Bellcore) Standard TR/SR, GB

Warranty Period

3 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
AIG QuickON Utility 84.8 MB	ユーティリティ	9A4EFC05137ACBAA4299EDADC54D2031C89C47C713C33945FACEEE1F14ED2D286417243B09E3DD9B3A22AD9CACD1A72A09D3C631299F84B617750A111E41F47D SHA-512	v1.2.0	Windows 10	2025年10月21日 2025年10月21日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
AIG QuickON User Manual 2.0 MB	マニュアル	英語	v1.0	2025年11月27日 2025年11月27日
AIG-502 シリーズデータシート 4.4 MB	データシート	日本語	v1.2	2025年10月9日 2025年10月9日
Declaration of Conformity (cybersecurity) for AIG-502 Series 205.1 KB	宣言書	英語	v1.0	2025年9月3日 2025年9月3日
Manual for AIG-502 Series 9.1 MB	マニュアル	英語	v1.0	2025年4月4日 2025年4月4日
QIG for AIG-502 Series 1.9 MB	QIG (クイックインストールガイド)	英語	v1.0	2025年4月4日 2025年4月4日
Declaration of Conformity (EU/UK) for AIG-502 Series 317.7 KB	宣言書	英語	v1.0	2024年3月22日 2024年3月22日

利用可能なモデル (4)

画像を表示

	比較 AIG-502-T-AZU-LX	比較 AIG-502-T-US-AZU-LX	比較 AIG-502-T-EU-AZU-LX	比較 AIG-502-T-AP-AZU-LX
mPCIe Slot 1 for LTE Module	–	US region LTE module preinstalled	Europe region LTE module preinstalled	APAC region LTE module preinstalled
mPCIe Slot 2 for Wi-Fi Module	–	Reserved	Reserved	Reserved
Operating Temperature	-40 to 70°C	-40 to 70°C	-40 to 70°C	-40 to 70°C
