MOXA

プログラミング可能なIIoTゲートウェイ

Moxaの先進的なIIoTゲートウェイは、過酷な動作環境にある分散型サイトおよび無人化サイト向けに設計されています。Azureなどの様々なクラウドアプリケーションとのシームレスな統合を実現し、産業用デバイスからのデータ収集と分析を容易にします。このIIoTゲートウェイはプログラミング可能で、さまざまな産業用アプリケーションの特定のニーズに適合する多用途のカスタマイズソリューションを実現します。

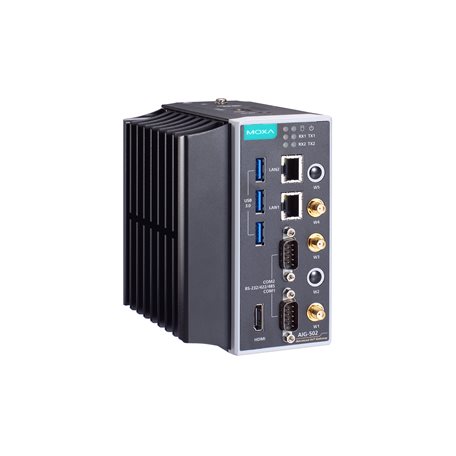

AIG-502-T-AP-AZU-LX
AIG-502シリーズ

Advanced IIoT gateways with Intel® Core™ i7 processor, Azure IoT Edge software, LTE Cat. 4 module for Asia-Pacific region, -40 to 70°C operating temperature

Computer

  • CPU

    • Intel® Core™ i7-7600U processor (4M cache, up to 3.90 GHz)

  • DRAM

    • 32 GB SODIMM DDR4

  • Storage Pre-installed

    • 32 GB mSATA

  • Pre-installed OS

    • Moxa Industrial Linux (Debian 11, kernel 5.10.x)

  • Graphics Controller

    • Intel® HD Graphics 620
Computer Interface

  • Ethernet Ports

    • Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    • RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)

  • USB 3.0

    • USB 3.0 hosts x 3, type-A connectors

  • Wi-Fi Antenna Connector

    • RP-SMA x 2

  • Cellular Antenna Connector

    • SMA x 2

  • GPS Antenna Connector

    • SMA x 1

  • Expansion Slots

    • mPCIe slots x 1 (for optional Wi-Fi module)

  • SIM Format

    • Nano

  • Number of SIMs

    • 2

  • Video Output

    • HDMI x 1

  • TPM

    • TPM v2.0
Ethernet Interface

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    • 2

  • Magnetic Isolation Protection

    • 1.5 kV (built-in)
Ethernet Software Features

  • Industrial Protocols

    • Azure IoT Edge

  • Configuration Options

    • Web Console (HTTP/HTTPS)

  • Time Management

    • NTP Server/Client
      GPS

  • Security

    • SSH
      HTTPS/SSL
      TLS
      Firewall
Serial Interface

  • No. of Ports

    • 2

  • Connector

    • DB9 male

  • Baudrate

    • 50 bps to 115.2 kbps

  • Data Bits

    • 7, 8

  • Stop Bits

    • 1, 2

  • Parity

    • None, Even, Odd, Space, Mark

  • Flow Control

    • RTS/CTS, XON/XOFF, ADDC (automatic data direction control) for RS-485
Serial Signals

  • RS-232

    • TxD, RxD, RTS, CTS, GND

  • RS-422

    • Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    • Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    • Data+, Data-, GND
Serial Software Features

  • Industrial Protocols

    • Modbus RTU/ASCII Master
Cellular Interface

  • Cellular Standards

    • LTE Cat. 4

  • Band Options (US)

    • LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 12
      (700 MHz) / LTE Band 13 (700 MHz) / LTE Band 14 (700 MHz) / LTE Band 66 (1700 MHz)
      / LTE Band 71 (600 MHz)
      UMTS/HSPA 850 MHz / 1900 MHz
      Carrier Approval: Verizon, AT&T
      Note: LTE Band 71 (600 MHz). is not included in the selectable antenna support range.
      Please contact Moxa if you need to use this band.

  • Band Options (EU)

    • LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8
      (900 MHz) / LTE Band 20 (800 MHz)
      UMTS/HSPA 900 MHz / 1800 MHz / 2100 MHz

  • Band Option (APAC)

    • LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 8
      (900 MHz) / LTE Band 28 (700 MHz)
      UMTS/HSPA 850 MHz / 900 MHz / 2100 MHz
GPS Interface

  • Receiver Types

    • GPS/GLONASS/BeiDou/Galileo/QZSS

  • Accuracy

    • Position: 2.0 m @CEP50

  • Sensitivity

    • Acquisition: -147.0 dBm
      Cold starts: -145 dBm
      Tracking: -160 dBm

  • Update Rate

    • 1 Hz
Azure IoT Edge

  • Versions Supported

    • v1.4.33

  • Authentication Methods

    • Manual / Connection String
      DPS / Symmetric Encryption
      DPS / X.509 Certificate
      DPS / TPM

  • Azure Direct Methods

    • Reboot
      Software Upgrade
      Remote API Invocation

  • Azure Module Twin

    • Device Configuration

  • Moxa Functions

    • Custom Payload
      Message Group
Modbus RTU/ASCII

  • Mode

    • Client (Master)

  • Functions Supported

    • 1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    • 256 per port

  • Max. No of Connected Devices

    • 31 slave devices per serial port
Modbus TCP

  • Mode

    • Client (Master), Server (Slave)

  • Functions Supported

    • 1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    • 64

  • Max. No. of Client Connections

    • 4

  • Max. No. of Commands

    • 3000
LED Indicators

  • System

    • Power x 2

  • LAN

    • 2 per port (10/100/1000 Mbps)

  • Serial

    • 2 per port (Tx, Rx)
Power Parameters

  • Input Voltage

    • 9 to 36 VDC
      12 to 36 VDC, 6A (for hazardous locations)

  • Input Current

    • 8 A @ 9 VDC
      2 A @ 36 VDC

  • Power Consumption

    • 72 W (max.)

  • Power Connector

    • 3-pin terminal block
Reliability

  • Automatic Reboot Trigger

    • External WDT (watchdog timer)
Physical Characteristics

  • Housing

    • Metal

  • IP Rating

    • IP20

  • Dimensions

    • 134 x 60.4 x 120 mm (5.28 x 2.38 x 4.72 in)

  • Weight

    • 1,500 g (3.3 lb)

  • Installation

    • DIN-rail mounting (with optional kit)
      Wall mounting (with optional kit)
Environmental Limits

  • Operating Temperature

    • -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    • -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)

  • Shock

    • IEC 60068-2-27

  • Vibration

    • IEC 60068-2-64
Standards and Certifications

  • EMC

    • EN 55032/35
      EN 61000-6-2/-6-4

  • EMI

    • CISPR 32, FCC Part 15B Class A

  • EMS

    • IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
      IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
      IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
      IEC 61000-4-6 CS: 10 V
      IEC 61000-4-8 PFMF

  • Safety

    • UL 62368-1
      EN 62368-1

  • Radio

    • NCC
      RCM

  • Carrier Approvals

    • AT&T
      Verizon
      PTCRB

  • RED

    • EN 300 328
      EN 301 489-1/17/19/52
      EN 301 511
      EN 301 893
      EN 301 908-1
      EN 303 413
      EN 62311

  • Hazardous Locations

    • Class I Division 2, ATEX, IECEx

  • International Approval

    • BSMI

  • Green Product

    • RoHS, CRoHS, WEEE
MTBF

  • Time

    • 510,913 hrs

  • Standards

    • Telcordia (Bellcore) Standard TR/SR, GB
Warranty
