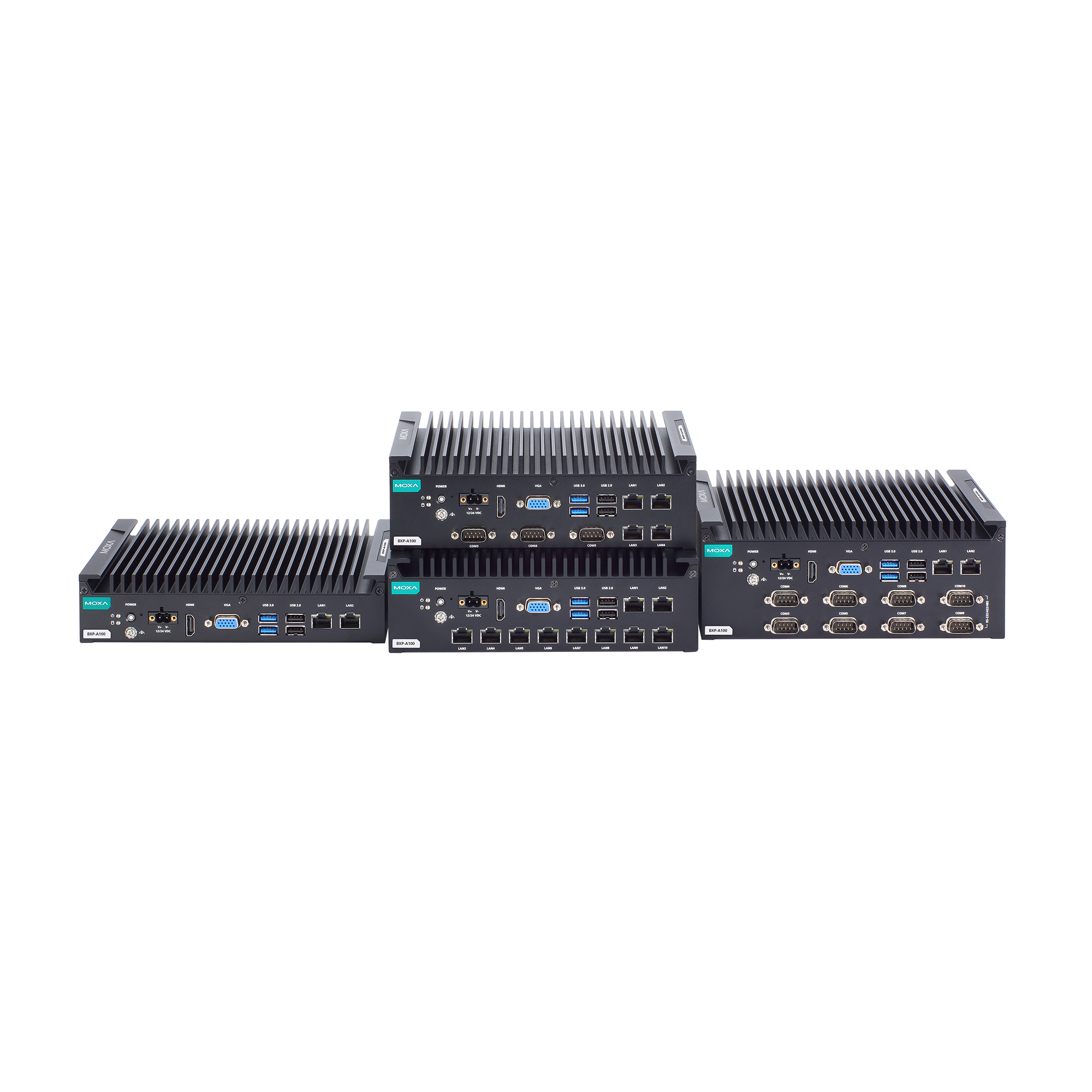

BXP-A100シリーズ

Elkhart Lake Intel Atom® X Seriesプロセッサベースモデルとハイインターフェースモデルを搭載したボックスコンピュータ

moxa-bxp-a100-series-image-(1).jpg | Moxa
moxa-bxp-a100-series-image-1-(1).jpg | Moxa
moxa-bxp-a100-series-image-2-(1).jpg | Moxa
moxa-bxp-a100-series-image-3-(1).jpg | Moxa
moxa-bxp-a100-series-image-4-(1).jpg | Moxa
moxa-bxp-a100-series-image-5-(1).jpg | Moxa
moxa-bxp-a100-series-image-6-(1).jpg | Moxa

機能と特長

  • ファンレス設計のボックスタイプコンピュータ
  • Intel Atom® Xシリーズプロセッサ
  • 最大10のシリアルポートと10のLANポート用のリッチなインターフェースオプション
  • コンパクトなサイズで、多くの現場用途に適合します
  • 動作温度範囲-30~60°C

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-bsmi-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

BXP-A100ウォールマウントコンピュータはIntel Atom® Xプロセッサを搭載しています。このコンピュータは、インターフェース オプションが豊富で、最大 10 個の RS-232/422/485 シリアル ポート、最大 10 個のギガビットイーサネットポート、4 個のデジタル入力、4 個のデジタル出力などニーズに合わせて選択可能です。通信インターフェースは製品の正面と背面にあり、産業用途において簡単にアクセスし、拡張することができます。CFastとSDスロットを備えたデュアルストレージ設計により、ストレージを簡単に拡張できます。バッテリースロット用の独自のバッテリーファスナーカバー設計により、バッテリーを所定の位置に固定し、あらゆる動作環境で安定性を確保します。

コンパクトで壁面取付可能なコンピュータBXP-A100シリーズはファンレス設計で、-30~60℃の温度範囲に耐えることができるため、過酷な動作環境に適しています。TPM 2.0モジュール内蔵であり、不正なアクセスからプラットフォームを保護します。BXP-A100シリーズは、産業環境のOTとIT要件の両方を完全に満たすインテリジェントなコンピューティングソリューションです。

外観

前面図

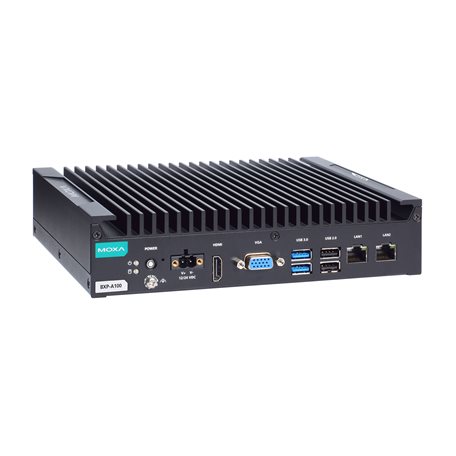

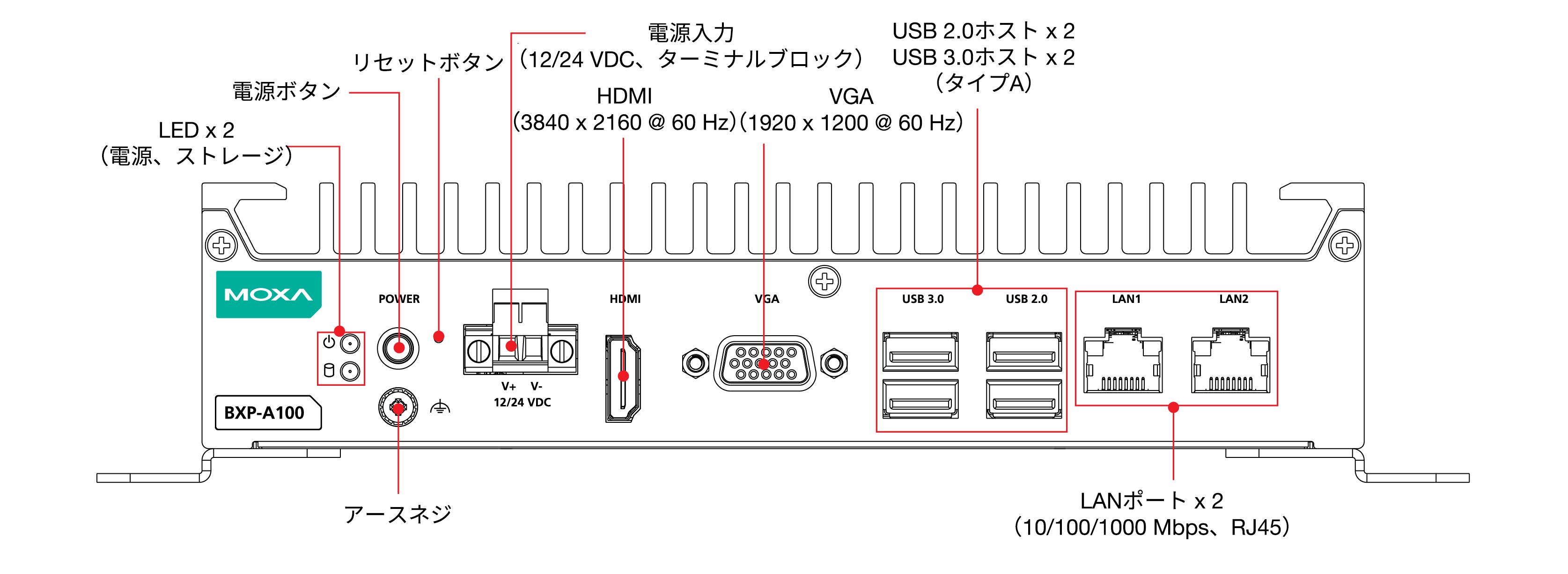

BXP-A100-E2-T/BXP-A100-E4-Tモデル

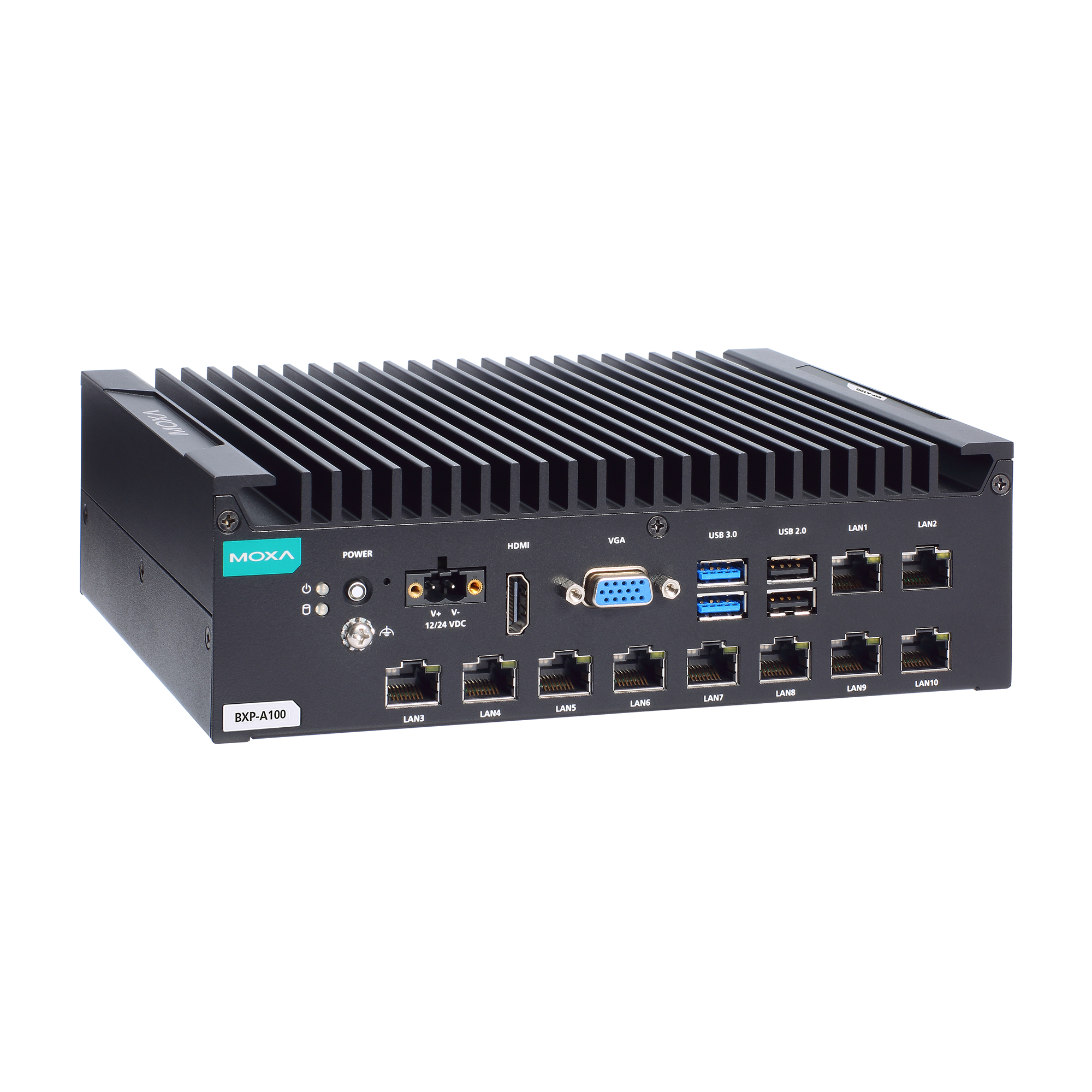

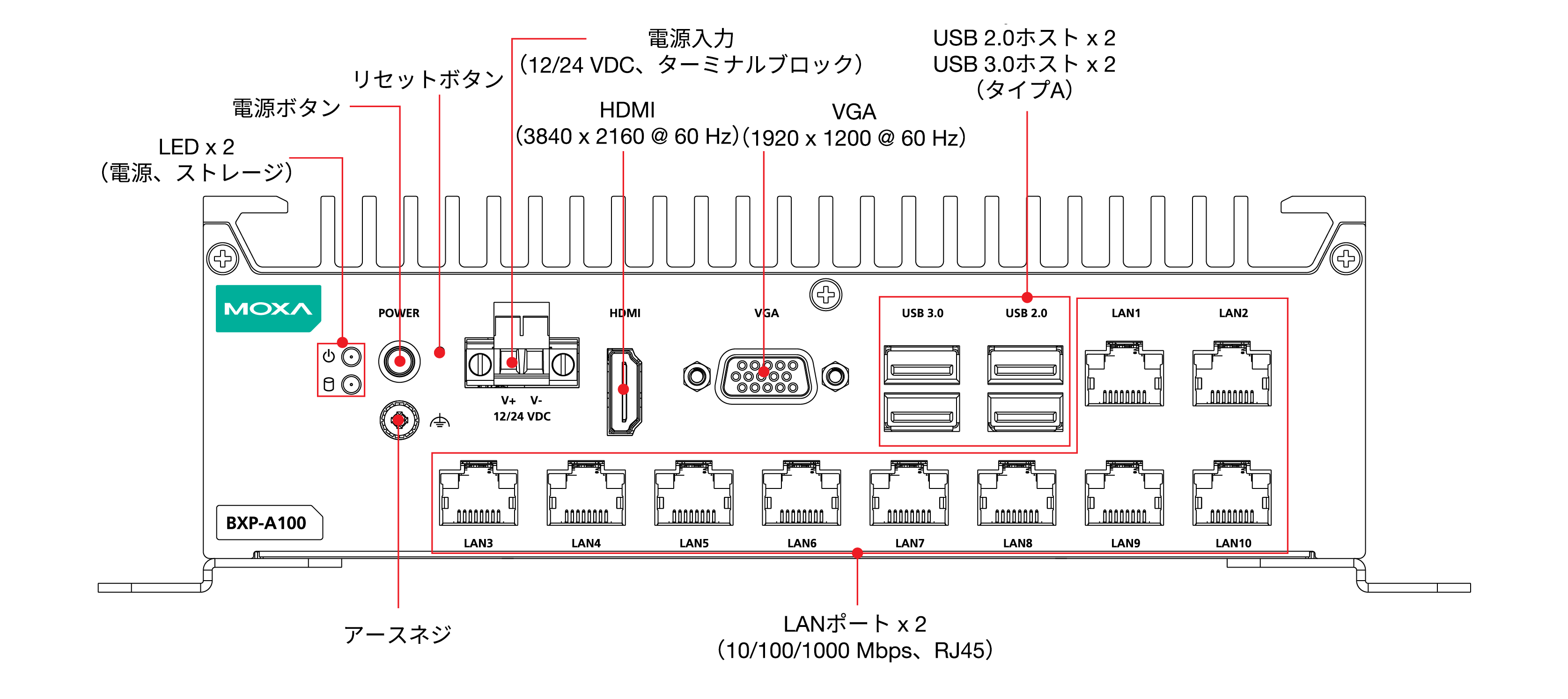

BXP-A100-E2-8L-T/BXP-A100-E4-8L-Tモデル

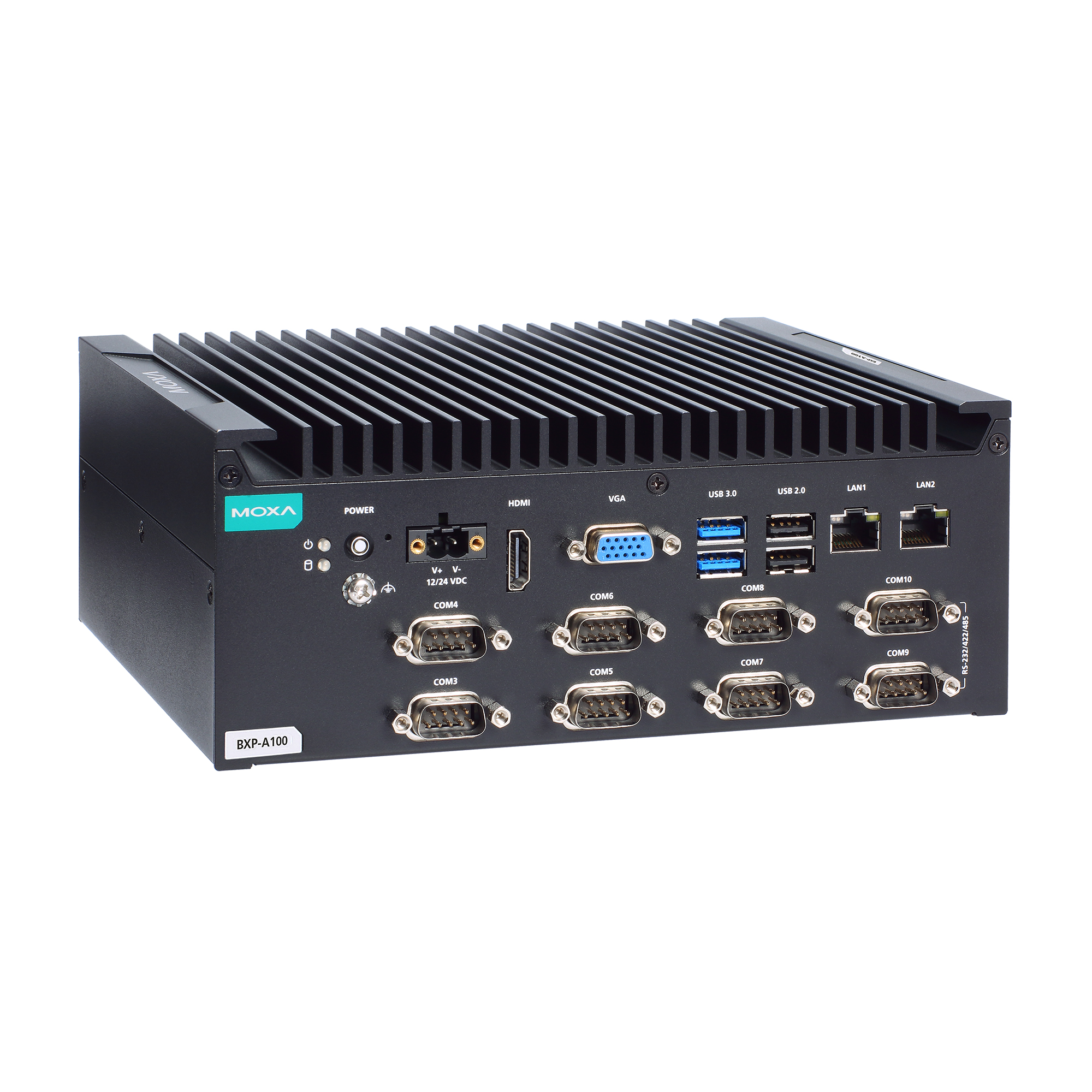

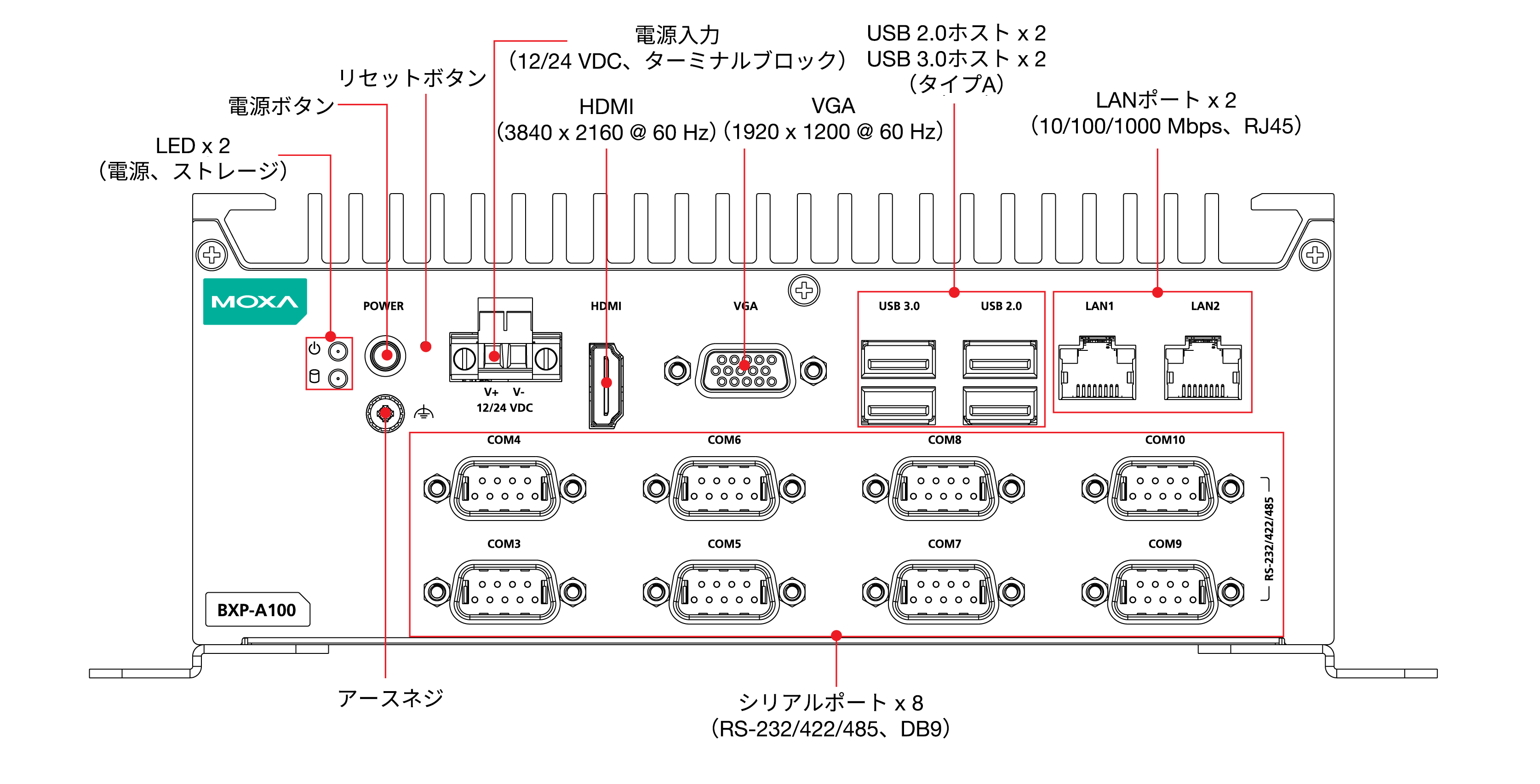

BXP-A100-E2-8C-T/BXP-A100-E4-8C-Tモデル

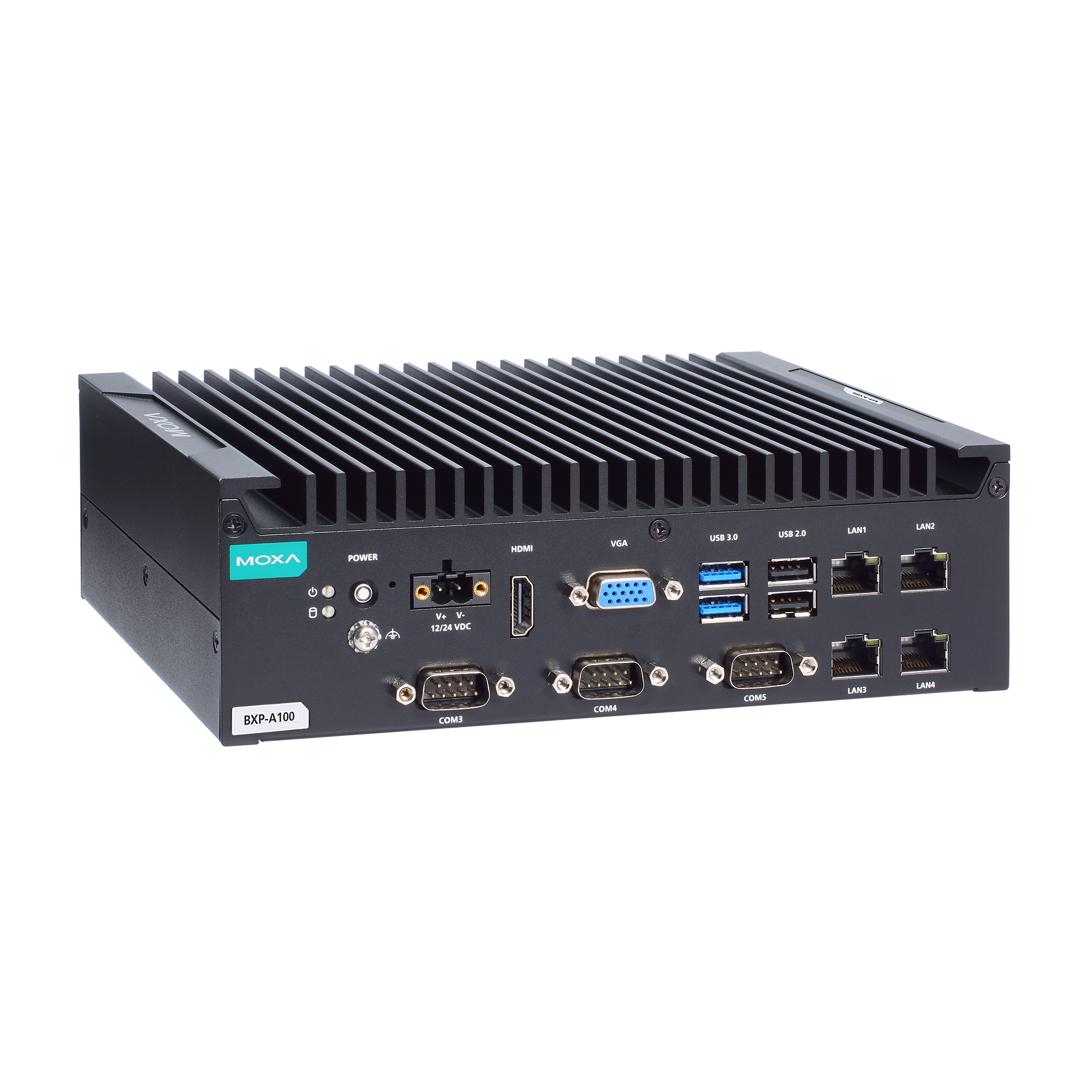

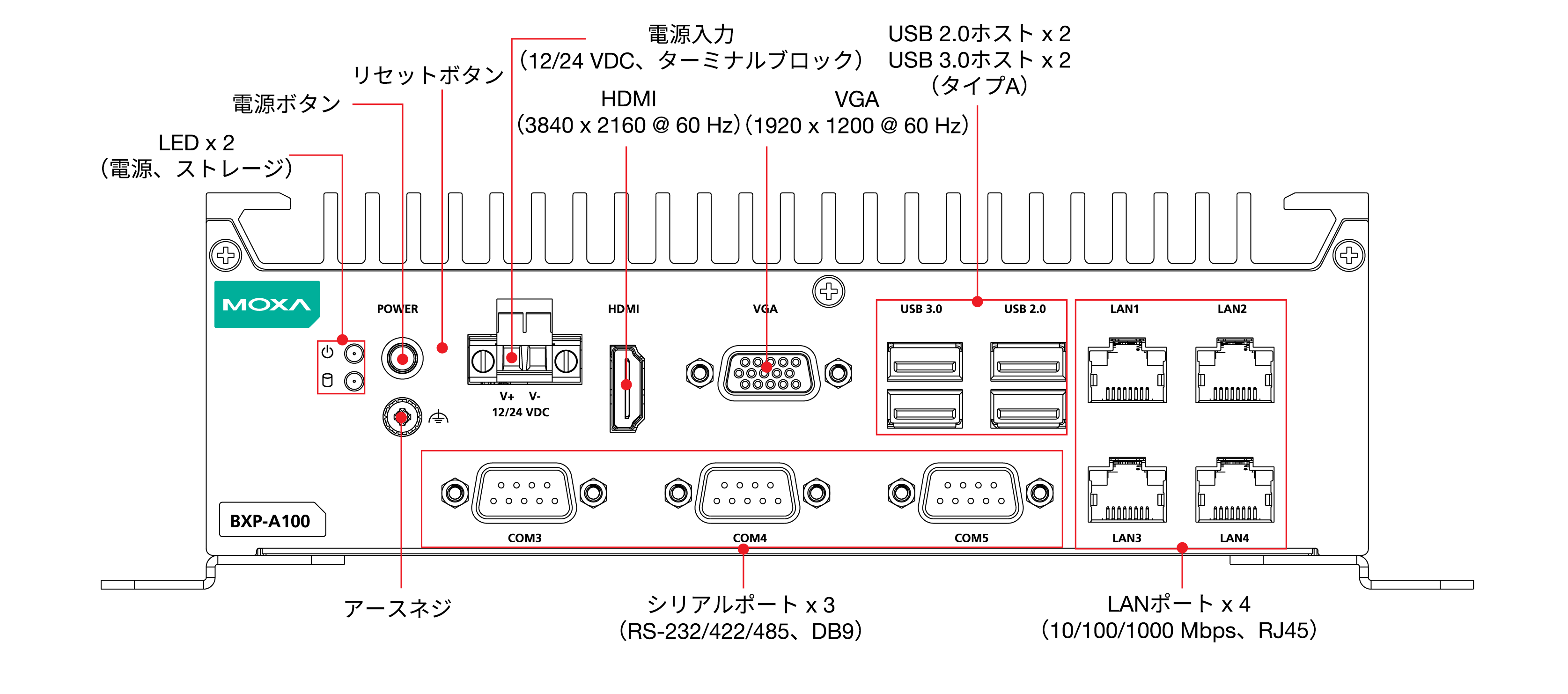

BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-Tモデル

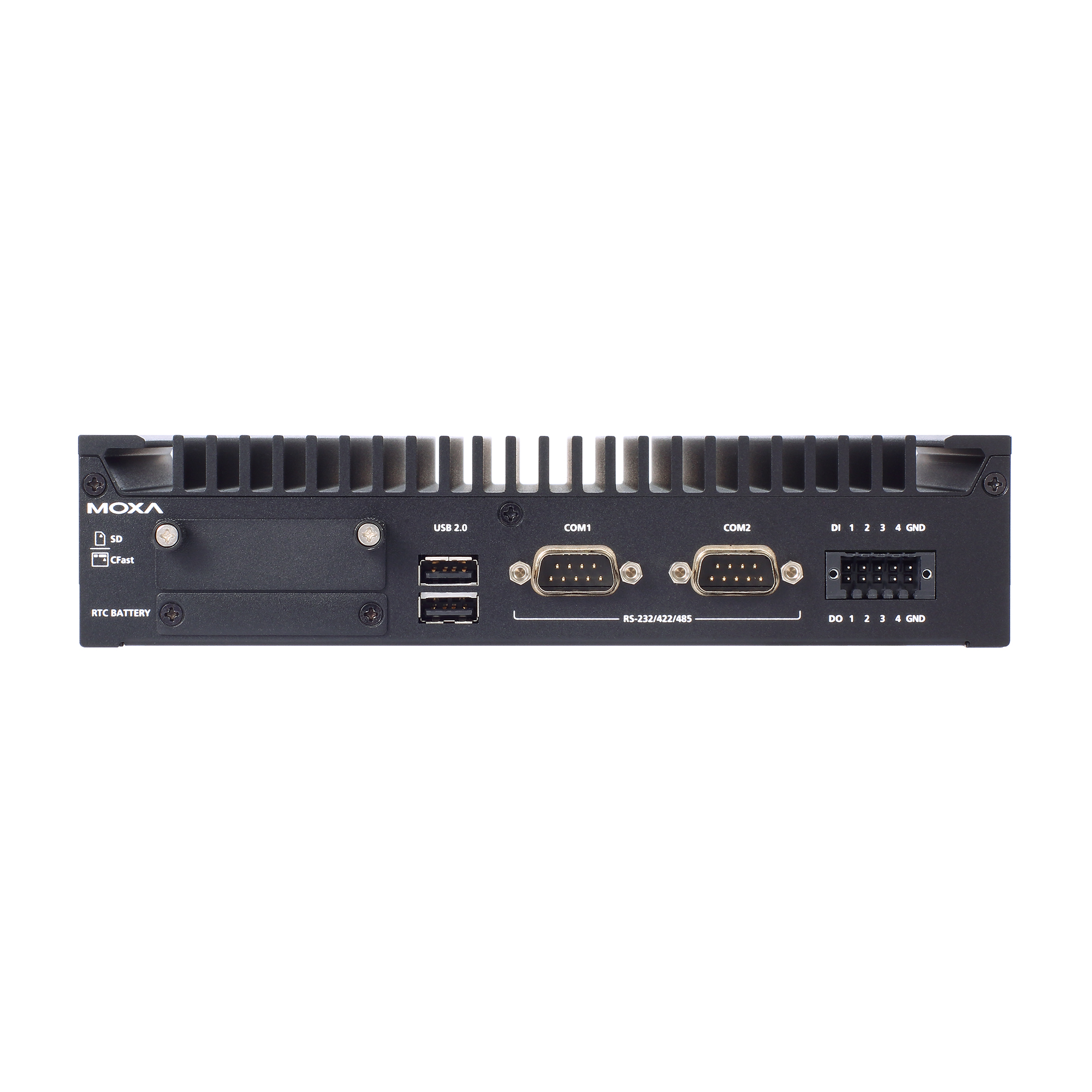

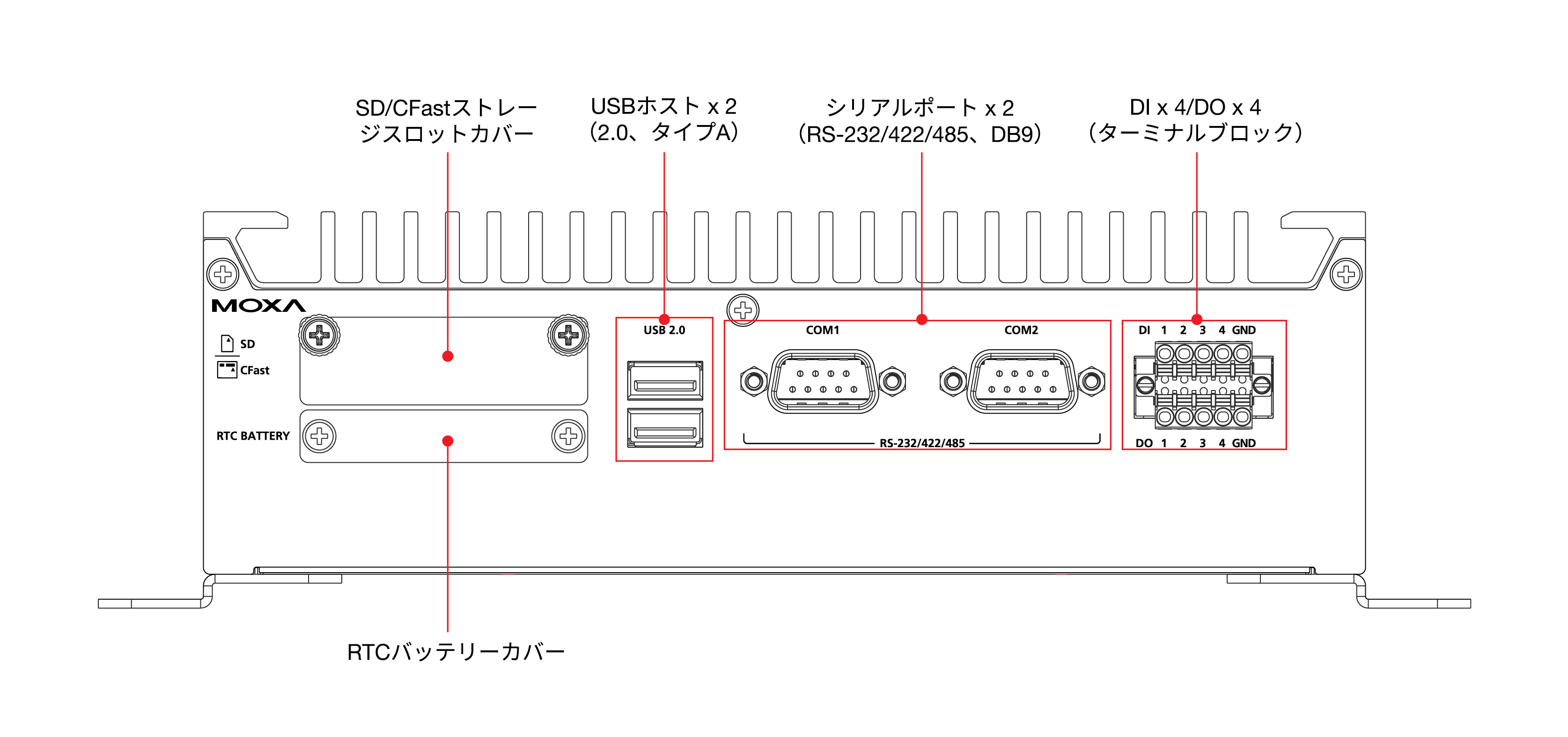

背面図

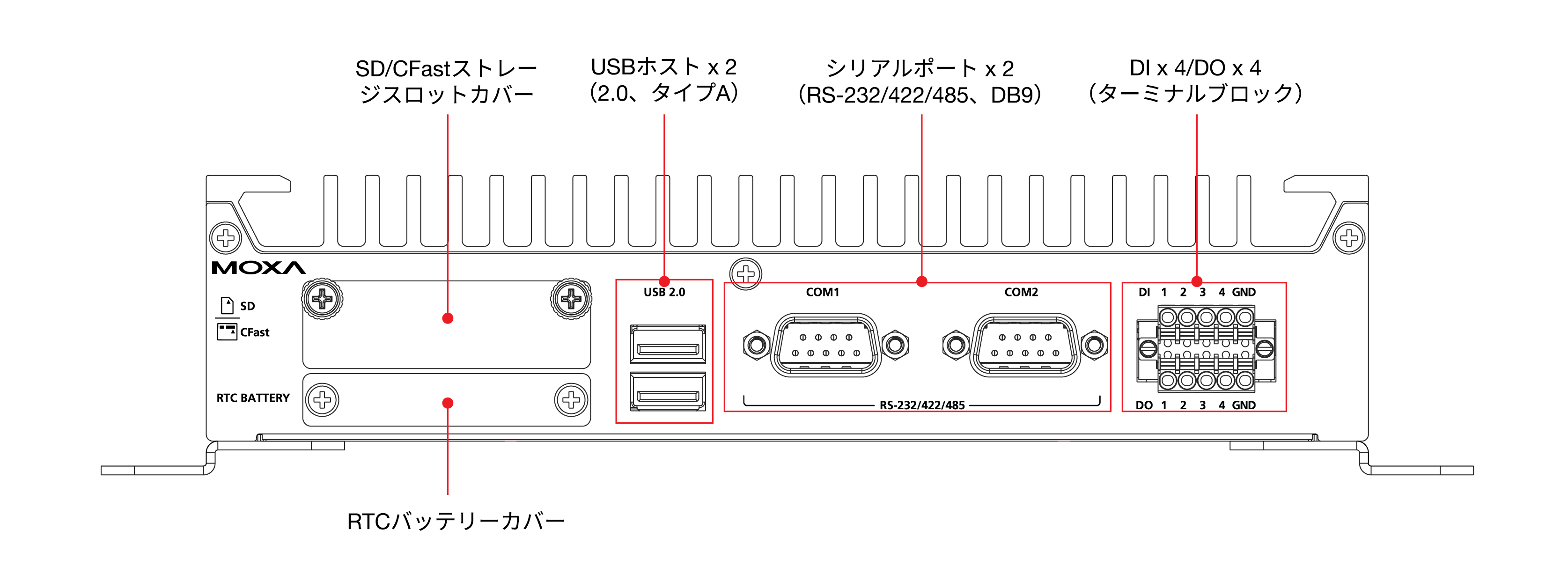

BXP-A100-E2-T/BXP-A100-E4-Tモデル

BXP-A100-E2-8L-T/BXP-A100-E4-8L-Tモデル

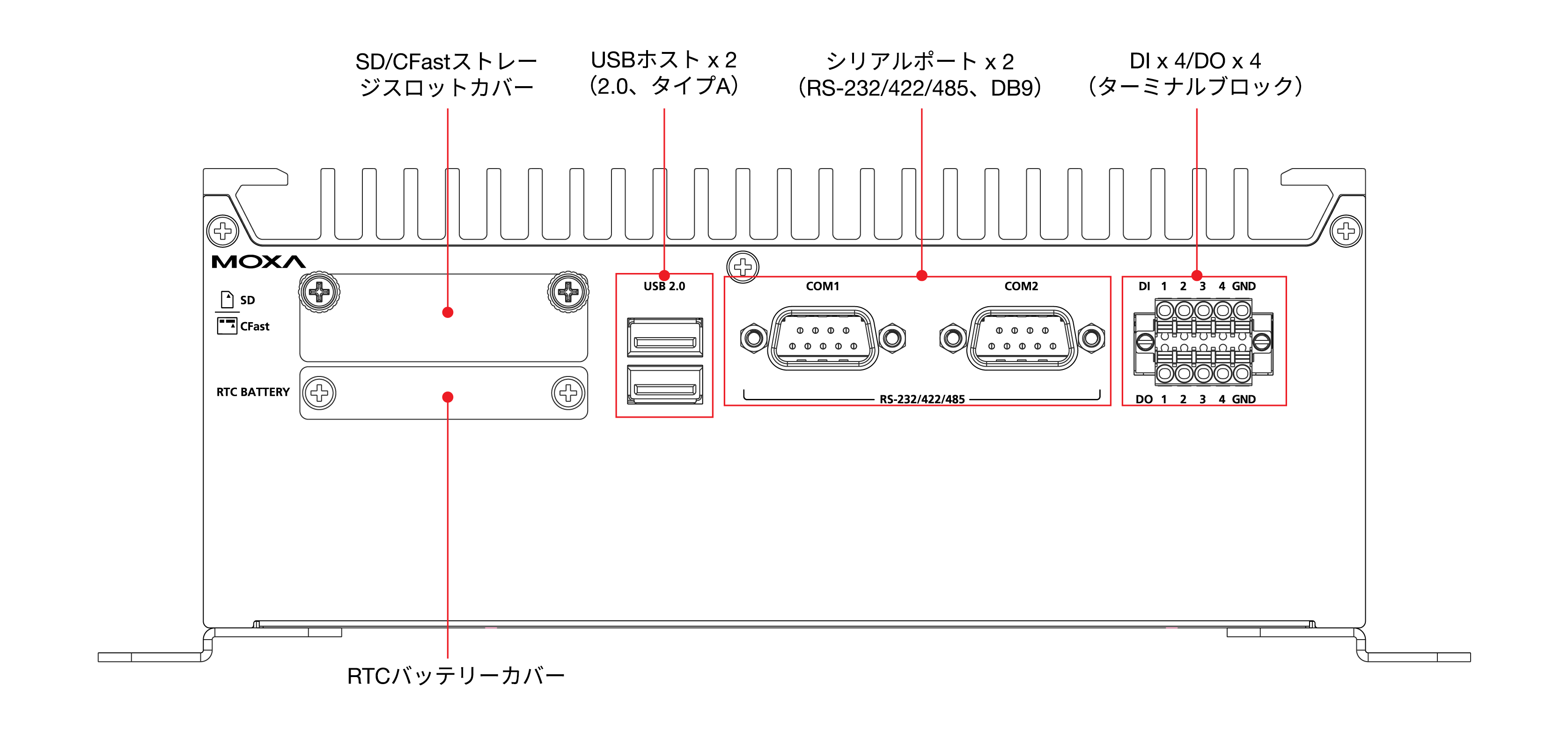

BXP-A100-E2-8C-T/BXP-A100-E4-8C-Tモデル

BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-Tモデル

  • CPU

    BXP-A100-E2 Models: Intel Atom® x6211E processor (Dual core, 1.5M cache, 1.30 GHz)
    BXP-A100-E4 Models: Intel Atom® x6425E processor (Quad core, 1.5M cache, 2.00 GHz)

  • System Memory Slot

    SODIMM DDR4 slots x 1, up to 32 GB max.

  • System Memory Pre-installed

    8 GB DDR4

  • Storage Slot

    CFast slot x 1 (SATAIII interface)
    SD slots x 1, SD 3.0 interface (SDHC/SDXC)

  • Storage Pre-installed

    BXP-A100-E2-T-Win10/BXP-A100-E4-T-Win10: 64 GB CFast card

  • Supported OS

    Windows Images and Drivers Supported:
    - Windows 10 IoT Enterprise LTSC 2021 64-bit
    - Windows 11 Professional 64-bit

    Linux Drivers Supported:
    - Debian 11 (kernel 5.10)
    - Ubuntu 22.04 LTS (kernel 5.15)
    - RHEL 9 (kernel 5.14)

  • Graphics Controller

    Intel® UHD Graphics

  • Ethernet Ports

    BXP-A100-E2-8L-T/E4-8L-T:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 10
    BXP-A100-E2-2L3C-T/E4-2L3C-T:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4
    All Other Models:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    BXP-A100-E2-8C-T/E4-8C-T:
    RS-232/422/485 ports x 10, software selectable (DB9 male) x 10
    BXP-A100-E2-2L3C-T/E4-2L3C-T:
    RS-232/422/485 ports x 5, software selectable (DB9 male) x 5
    All Other Models:
    RS-232/422/485 ports x 2, software selectable (DB9 male) x 2

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors

  • USB 2.0

    USB 2.0 hosts x 4, type-A connectors

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • TPM

    TPM v2.0

  • Video Output

    HDMI 2.0b x 1, (type-A connector)
    VGA x 1, 15-pin D-sub connector (female)

  • Buttons

    Reset button
    Power button

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • Flow Control

    RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Dry contact

  • Dry Contact

    Logic 0: Short to GND
    Logic 1: Open

  • Connector

    Spring-type Euroblock terminal

  • I/O Type

    Sink

  • Current Rating

    200 mA per channel

  • Voltage

    0 to 24 VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Input Voltage

    12/24 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Power Consumption

    50 W

  • Housing

    Metal

  • IP Rating

    IP20

  • Dimensions

    BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10:
    210 x 166 x 48 mm (8.27 x 6.54 x 1.9 in)
    BXP-A100-E2-8L-T/E4-8L-T/E2-2L3C-T/E4-2L3C-T:
    210 x 166 x 65.5 mm (8.27 x 6.54 x 2.58 in)
    BXP-A100-E2-8C-T/E4-8C-T:
    210 x 166 x 83 mm (8.27 x 6.54 x 3.27 in)

  • Weight

    BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10:
    2,015 g (4.44 Ib)
    BXP-A100-E2-8L-T/E4-8L-T:
    2,355 g (5.19 Ib)
    BXP-A100-E2-2L3C-T/E4-2L3C-T:
    2,208 g (4.86 Ib)
    BXP-A100-E2-8C-T/E4-8C-T:
    2,385 g (5.25 Ib)

  • Installation

    Wall mounting (with optional kit)

  • Operating Temperature

    -30 to 60°C (-22 to 140°F)

  • Storage Temperature

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A
    BSMI

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz

  • Safety

    UL 62368-1 (CB)
    BSMI

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Green Product

    RoHS, CRoHS, WEEE

  • Time Source

    Built-in RTC (real-time clock) with lithium-battery backup

  • Automatic Reboot Trigger

    Built-in WDT

  • Time

    556,511 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for BXP-A100 Series (Windows 10 Enterprise LTSC 21H2 example code)
4.9 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Driver for BXP-A100 Series (Windows 10 Enterprise LTSC 21H2)
1.8 GB
ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Utility for BXP-A100 Series (Windows 10 Enterprise LTSC 21H2)
4.4 MB
ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Software Package for BXP-A100 Series (Windows 11 Professional 2022 example code)
4.9 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Driver for BXP-A100 Series (Windows 11 Professional 2022)
1.8 GB
ドライバー
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Utility for BXP-A100 Series (Windows 11 Professional 2022)
4.4 MB
ユーティリティ
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
DRP/BXP/RKP Series Computers (Linux drivers and SDK)
1.6 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Debian 11.x
  • RHEL 9
  • Ubuntu 22.04
2023年10月6日 2023年10月6日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
DRP/BXP/RKP Series Computers Windows 10 IoT Enterprise LTSC 2021 Manual
14.5 MB
マニュアル 英語 v1.2 2024年3月1日 2024年3月1日
DRP/BXP/RKP Series Computers Windows 11 Professional 2022 Manual
9.4 MB
マニュアル 英語 v1.1 2024年3月1日 2024年3月1日
Declaration of Conformity for BXP-A100 Series
311.0 KB
宣言書 英語 v1.0 2024年1月17日 2024年1月17日
Manual for BXP-A100 Series (hardware)
7.7 MB
マニュアル 英語 v1.0 2023年12月14日 2023年12月14日
BXP Series Quick Installation Guide
2.4 MB
QIG (クイックインストールガイド) 英語 v1.1 2023年12月6日 2023年12月6日
BXP-A100 シリーズデータシート
8.2 MB
データシート 日本語 v1.0 2023年12月5日 2023年12月5日
DRP/BXP/RKP Series Computers Linux Installation Manual
639.9 KB
マニュアル 英語 v1.0 2023年11月1日 2023年11月1日

利用可能なモデル (10)

画像を表示
moxa-bxp-a100-e2-t-win10-image.jpg | MoxaBXP-A100-E2-T-Win10moxa-bxp-a100-e4-t-image.jpg | MoxaBXP-A100-E4-Tmoxa-bxp-a100-e4-2l3c-t-image.jpg | MoxaBXP-A100-E4-2L3C-Tmoxa-bxp-a100-e2-8c-t-image.jpg | MoxaBXP-A100-E2-8C-T
CPUIntel Atom® x6211EIntel Atom® x6425EIntel Atom® x6425EIntel Atom® x6211E
Memory8 GB8 GB8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS PreinstalledWin 10 LTSC
(64 GB CFast)
LAN/Serial2/22/24/52/10
USB 3.04/24/24/24/2
DIs/
DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-bxp-a100-e4-8l-t-image.jpg | MoxaBXP-A100-E4-8L-Tmoxa-bxp-a100-e2-8l-t-image.jpg | MoxaBXP-A100-E2-8L-Tmoxa-bxp-a100-e4-t-win10-image.jpg | MoxaBXP-A100-E4-T-Win10moxa-bxp-a100-e2-t-image.jpg | MoxaBXP-A100-E2-T
CPUIntel Atom® x6425EIntel Atom® x6211EIntel Atom® x6425EIntel Atom® x6211E
Memory8 GB8 GB8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS PreinstalledWin 10 LTSC
(64 GB CFast)
LAN/Serial10/210/22/22/2
USB 3.04/24/24/24/2
DIs/
DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-bxp-a100-e2-2l3c-t-image.jpg | MoxaBXP-A100-E2-2L3C-Tmoxa-bxp-a100-e4-8c-t-image.jpg | MoxaBXP-A100-E4-8C-T
CPUIntel Atom® x6211EIntel Atom® x6425E
Memory8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
OS Preinstalled
LAN/Serial4/52/10
USB 3.04/24/2
DIs/
DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC
