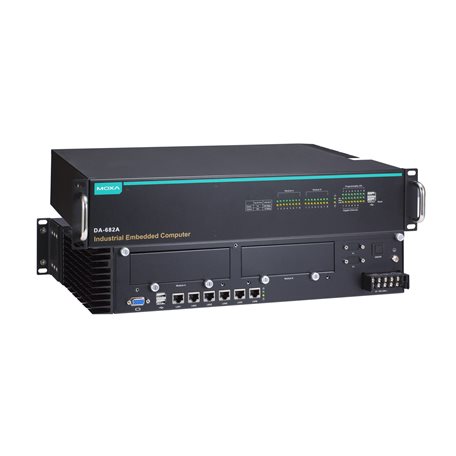

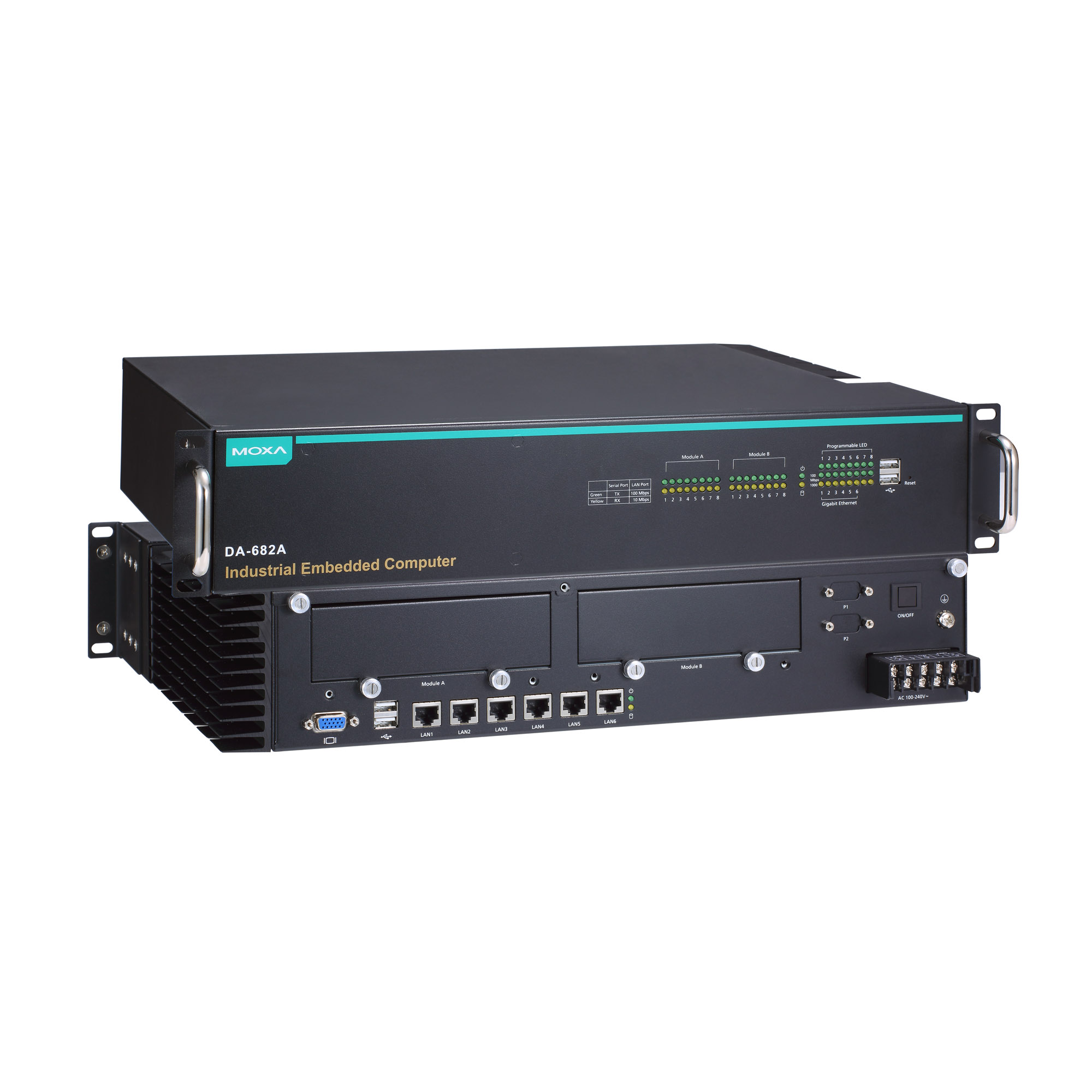

DA-682A-DPPシリーズ

Intel®第3世代Core™ CPUを搭載、IEC-61850に準拠、2つの拡張スロットを備えた2Uラックマウントコンピュータ

moxa-da-682a-dpp-series-image-1-(1).jpg | Moxa
moxa-da-682a-dpp-series-image-3-(1).jpg | Moxa
moxa-da-682a-dpp-series-image-12-(1).jpg | Moxa

特徴および利点

  • 変電所オートメーションシステム用のIEC 61850-3、IEEE 1613、およびIEC60255に準拠
  • 鉄道沿道アプリケーション用のEN 50121-4に準拠
  • 第3世代Intel® Core™ プロセッサ(Ivy Bridge)
  • ネットワーク冗長性を確保するための6個ギガビットのイーサネットポートを装備
  • 2拡張モジュール用PCI拡張スロットx 2
  • 高速システム起動可能USB 2.0ポートx 4
  • デュアル電源入力をサポート:100~240 VACおよび100~240 VDC
  • オプションのIRIG-B拡張モジュールが利用可能

認証

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

DA-682A-DPPコンピュータのx86プラットフォームには、VGA、6つのギガビットイーサネットポート、USB、およびDAシリーズ拡張モジュール用の2つのPCIポートが搭載されています。 DA-682A-DPPは3つの異なるCPUオプションがあり、基本モデルではシステム設計者が具体的な要件に基づいてDOM、RAM、およびオペレーティングシステムをインストールすることができます。

IEC 61850-3およびIEEE 1613準拠により、DA-682A-DPPは電源アプリケーションにおいて安定した信頼性の高いシステム動作を実現することができます。柔軟なシステム統合と拡張のための2つの独立したスロットを備えたモジュール設計により、付加価値と利便性が提供されます。ユーザーには、8ポートRS-232/422/485モジュール、8ポートRS-422/485モジュール、8ポート10/100 Mbpsスイッチモジュール、IRIG-B時刻同期カードおよびUniversal PCI拡張モジュールなど、さまざまな通信モジュールを追加するオプションが用意されています。

また、DA-682A-DPPはスマート変電所の電気リレーの保護を可能にするIEC 60255規格に準拠しています。IEC 60255はリレーや保護装置の検査向けに最も広く採用されている規格の1つです。DA-682A-DPPは同規格に対応しているため、堅牢な変電所オートメーションシステムの一部として、インテリジェント電子デバイス(IED)とともに信頼性の高いシームレスな動作を確実に提供します。

EN 50121-4準拠により、DA-682A-DPPは鉄道アプリケーションにおいて安定した信頼性の高いシステム動作を実現することができます。ステーションISCS(統合監視制御システム)と沿道制御および監視システムでは、ローカルのSCADAおよびトラクションパワーリレーハウスを制御するための強力なフロントエンドプロセッサが必要です。拡張可能なシリアルインターフェースとギガビットイーサネットポートにより、AFC、PAS、PSD、FASなどのステーションサブシステムを単一のプラットフォームに統合できます。沿道アプリケーションでは、防災、トラクションパワー、信号および安全システムを統合して、スマート鉄道のセットアップの統合ビューを提供することもできます。

Smart Recovery機能

DA-682A-DPPのSmart Recovery機能は、オペレーティングシステムのクラッシュからの回復を容易にすることによって、ダウンタイムを最小限に抑えます。特定市場の専門家であるエンジニアには、オペレーティングシステムの問題を解決するのに十分なコンピュータに関する知識がない可能性があります。Moxa Smart Recovery™は自動化されたBIOSレベルのソフトウェアリカバリシステムで、エンジニアは自動的にOSリカバリをトリガーしてダウンタイムを最小限に抑えることができます。

プロアクティブ監視機能

Moxaプロアクティブ監視は、ユーザーが複数のシステムパラメータを追跡できるようにする、小フットプリントでリソースにやさしく、使いやすいユーティリティです。ユーザーは、ユーザーインターフェースのパラメータに対応するアイコンをクリックするだけで、これらのキーパーツの現在のパラメータ値を表示できます。ユーザー定義キーパーツインジケータ(KPI)は、コンピュータのキーパーツを監視するために使用されます。これらのKPIが事前設定されたしきい値を超えると、リレーおよびSNMPトラップを介して可視および/または音声警報が自動的にトリガーされ、オペレータが予測保守タスクを十分に事前設定することによってシステムダウンタイムを回避することが非常に便利になります。

外観

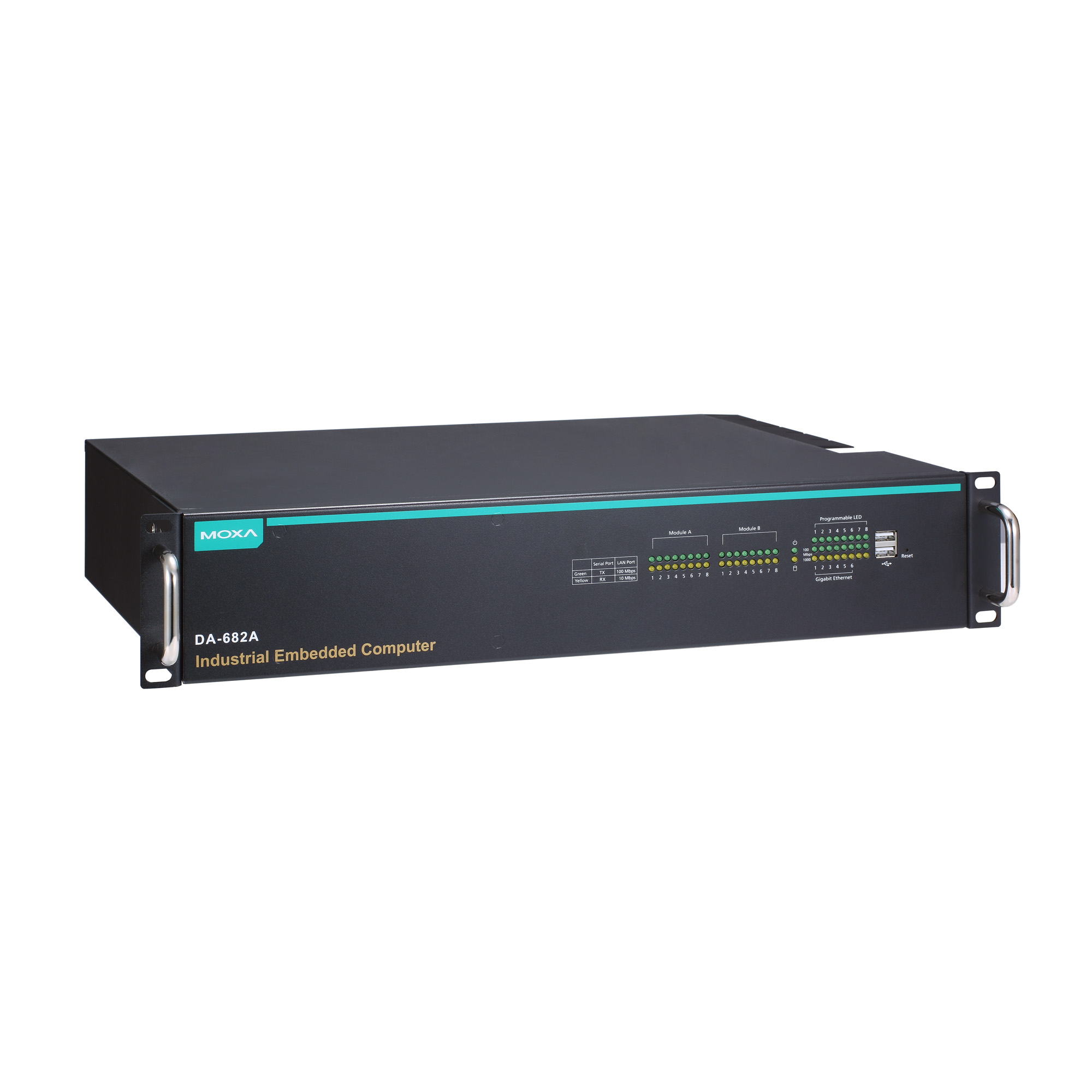

前面図

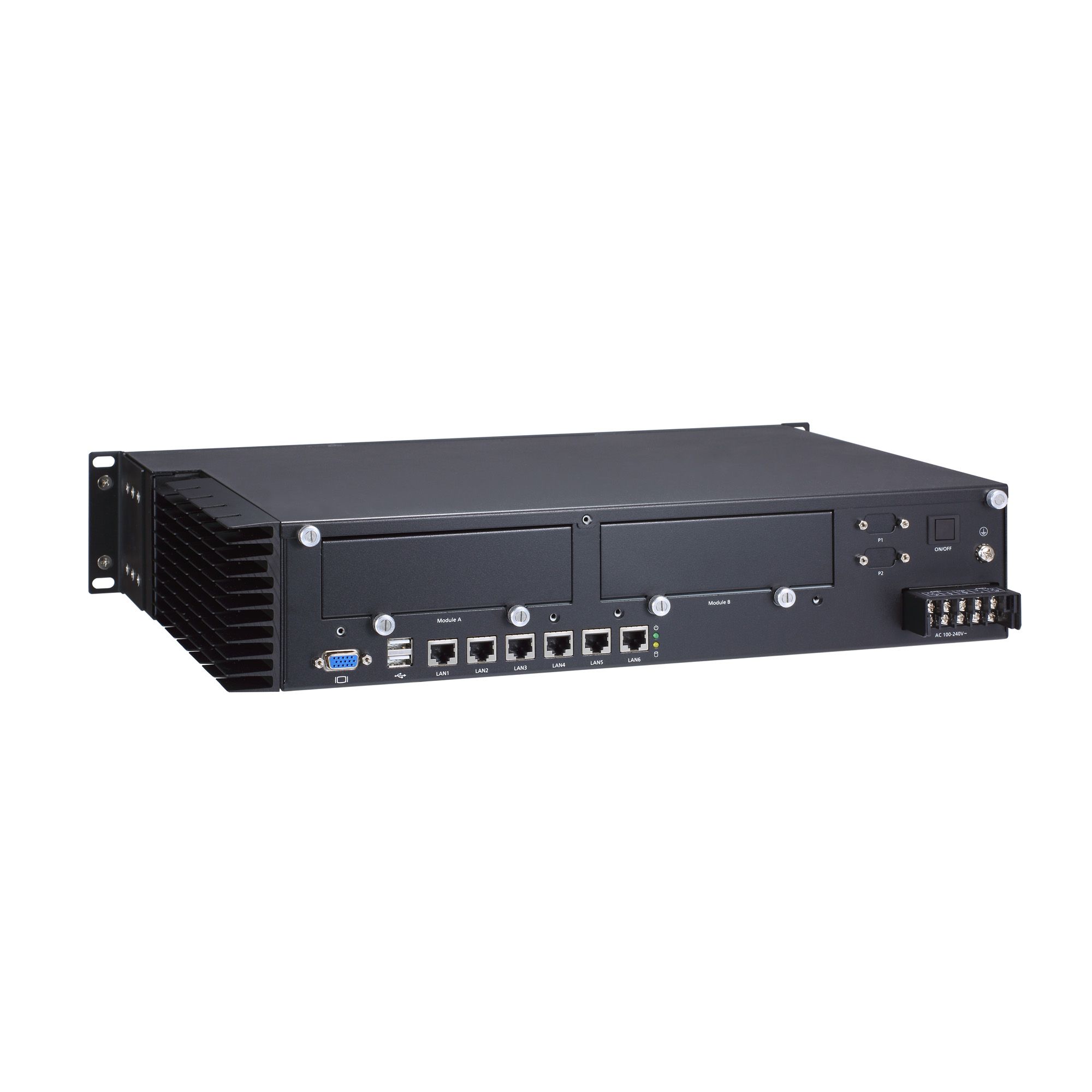

背面図

  • CPU

    DA-682A-C1-DPP Series: Intel® Celeron® Processor 1047UE (2M Cache, 1.40 GHz)
    DA-682A-C3-DPP Series: Intel® Core™ i3-3217UE Processor (3M Cache, 1.6 GHz)
    DA-682A-C7-DPP Series: Intel® Core™ i7-3517UE Processor (4M Cache, up to 2.80 GHz)

  • System Chipset

    Mobile Intel® HM65 Express Chipset

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    DA-682A-DPP LX Series: 1 GB DDR3

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Supported OS

    Linux Debian 7
    Windows Embedded Standard 7 (WS7P) 32-bit
    Windows Embedded Standard 7 (WS7E) 32-bit

  • Storage Slot

    2.5-inch HDD/SSD slots x 2

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 6

  • USB 2.0

    USB 2.0 hosts x 4, type-A connectors

  • Expansion Slots

    PCI slots x 2

  • Video Input

    VGA x 1, 15-pin D-sub connector (female)

  • System

    Power x 1
    Storage x 1
    Programmable x 8

  • LAN

    2 per port (10/100/1000 Mbps)

  • Operating Voltage

    100 to 240 VDC, 100 to 240 VAC

  • Power Button

    Reset button (front panel)
    ON/OFF (rear panel)

  • Power Consumption

    30 W (max.)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 315 x 90 mm (17.32 x 12.40 x 3.54 in)

  • Weight

    6,500 g (14.33 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -25 to 60°C (-13 to 140°F)

  • Storage Temperature (package included)

    -40 to 80°C (-40 to 176°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4

  • Protection Relay

    IEC 60255

  • Safety

    EN 60950-1, IEC 60950-1, UL 60950-1

  • Shock

    IEC 60870-2-2, IEC 61850-3 Edition 1.0

  • Vibration

    IEC 61850-3, IEC 60870-2-2

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    360,807 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリーズ日
Driver for DA-682A-DPP Series (Peripheral for Windows 7)
231.8 MB
ドライバー v1.0
  • Windows Embedded Standard 7
2016年5月9日 2016年5月9日 リリースノート
Firmware for DA-682A-DPP Series (Linux)
278.2 MB
ファームウェア v1.0
  • Debian 7.x
2016年5月9日 2016年5月9日 リリースノート
Utility for DA-682A-DPP Series (mxptpd2 for Linux)
54.2 KB
ユーティリティ v1.0
  • Debian 7.x
2016年5月9日 2016年5月9日 リリースノート
Utility for DA-682A-DPP Series (Proactive Monitoring for Linux)
112.4 KB
ユーティリティ v1.0
  • Debian 7.x
2016年5月9日 2016年5月9日 リリースノート
Utility for DA-682A-DPP Series (SmartRecovery for Linux)
20.4 KB
ユーティリティ v1.0
  • Debian 7.x
2016年5月9日 2016年5月9日 リリースノート
Utility for DA-682A-DPP Series (SYS_DEB_KEY for Linux)
1.8 KB
ユーティリティ v1.0
  • Debian 7.x
  • Debian 8.x
2016年5月9日 2016年5月9日 リリースノート
Utility for DA-682A-DPP Series (irigb-timesync-daemon for Linux)
21.5 KB
ユーティリティ v1.0
  • Debian 7.x
2016年5月9日 2016年5月9日 リリースノート
Utility for DA-682A-DPP Series (Proactive Monitoring for Windows 7)
10.5 MB
ユーティリティ v1.0
  • Windows Embedded Standard 7
2016年5月5日 2016年5月5日 リリースノート
Utility for DA-682A-DPP Series (SmartRecovery for Windows 7)
107.5 MB
ユーティリティ v1.0
  • Windows Embedded Standard 7
2016年5月5日 2016年5月5日 リリースノート
Driver for DA-682A-DPP Series (Peripheral for Linux)
16.8 KB
ドライバー v1.0
  • Debian 7.x
2016年5月5日 2016年5月5日 リリースノート
Driver for DA-682A-DPP Series (DA-IRIGB-4DIO-PCI104 for Windows 7)
66.3 KB
ドライバー v1.1
  • Debian 7.x
2016年5月5日 2016年5月5日 リリースノート
Driver for DA-682A-DPP Series (DA-FX04-MM-ST-T for Windows 7)
62.9 MB
ドライバー v1.0
  • Windows Embedded Standard 7
2016年5月5日 2016年5月5日 リリースノート
Utility for DA-682A-DPP Series (SNMP for Linux)
3.1 MB
ユーティリティ v1.1
  • Debian 7.x
2013年11月28日 2013年11月28日 リリースノート
Driver for DA-682A-DPP Series (DA-LN04-RJ/DA-SW08-RJ for Windows 7)
177.1 KB
ドライバー v1.0
  • Windows Embedded Standard 7
2009年9月29日 2009年9月29日 リリースノート
Driver for DA-682A-DPP Series (DA-SP08 for Windows 7)
1.1 MB
ドライバー v1.0
  • Windows Embedded Standard 7
2009年9月29日 2009年9月29日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
DA-682A-DPPシリーズデータシート
3.6 MB
データシート 日本語 v1.4 2020年6月30日 2020年6月30日
Compatibility Guide for DA-682A-DPP Series
632.4 KB
互換性ガイド 英語 v2.2 2019年2月19日 2019年2月19日
Manual for DA-682A-DPP Series (Linux)
2.7 MB
マニュアル 英語 v1.0 2016年4月28日 2016年4月28日
Manual for DA-682A-DPP Series (Windows)
2.8 MB
マニュアル 英語 v1.0 2016年4月24日 2016年4月24日
Manual for DA-682A-DPP Series (Hardware)
10.8 MB
マニュアル 英語 v1.0 2016年3月17日 2016年3月17日
QIG for DA-682A-DPP Series
1.1 MB
QIG (クイックインストールガイド) 英語 v1.0 2016年3月15日 2016年3月15日

利用可能なモデル (6)

画像を表示
moxa-da-682a-c1-dpp-image.jpg | MoxaDA-682A-C1-DPPmoxa-da-682a-c1-dpp-lx-image.jpg | MoxaDA-682A-C1-DPP-LXmoxa-da-682a-c3-dpp-image.jpg | MoxaDA-682A-C3-DPPmoxa-da-682a-c3-dpp-lx-image.jpg | MoxaDA-682A-C3-DPP-LX
CPUIntel® Celeron® 1047UEIntel® Celeron® 1047UEIntel® Core™ i3-3217UEIntel® Core™ i3-3217UE
DDR3 RAM1 GB1 GB
Linux Debian 7 32-bit
Power Input
100-240 VAC/VDC
Operating Temp.-25 to 60°C-25 to 60°C-25 to 60°C-25 to 60°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-da-682a-c7-dpp-image.jpg | MoxaDA-682A-C7-DPPmoxa-da-682a-c7-dpp-lx-image.jpg | MoxaDA-682A-C7-DPP-LX
CPUIntel® Core™ i7-3517UEIntel® Core™ i7-3517UE
DDR3 RAM1 GB
Linux Debian 7 32-bit
Power Input
100-240 VAC/VDC
Operating Temp.-25 to 60°C-25 to 60°C
