DA-720シリーズ

Intel®第6世代Core™プロセッサーを搭載、IEC-61850に準拠、3つのPCIe拡張スロットを備えた2Uラックマウントコンピュータ

moxa-da-720-series-image-1-(1).jpg | Moxa
moxa-da-720-series-image-2-(1).jpg | Moxa
moxa-da-720-series-image-3-(1).jpg | Moxa
moxa-da-720-series-image-4-(1).jpg | Moxa
moxa-da-720-series-image-5-(1).jpg | Moxa

機能と特長

  • 変電所オートメーションシステム用のIEC 61850-3、IEEE 1613、およびIEC 60255に準拠
  • 鉄道沿道アプリケーション用のEN 50121-4に準拠
  • 第6世代Intel® Core™ i7/i5 CPU（Skylake）
  • DDR4メモリソケットを2つ内蔵
  • OS用のmSATAスロット1基とストレージ拡張用のSATA IIIスロット1基を搭載
  • ネットワーク冗長性を確保するための14個ギガビットのイーサネットポートを搭載
  • 拡張モジュール用PCIe拡張スロット x 3
  • デュアル電源とPRP/HSR技術をサポートする信頼性の高い設計（PRP/HSR拡張モジュールを使用）
  • TPM 2.0、UEFIセキュアブート、物理セキュリティなどのセキュリティオプション
  • PTP（IEEE 1588）およびIRIG-B時間同期（IRIG-B拡張モジュールを使用）

認証

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

DA-720シリーズのコンピュータはx86プラットフォームで、14個のギガビットイーサネットポート、2つのアイソレーション付きのRS-232/422/485シリアルポート、USB、VGA、および拡張モジュール用の3つのPCIeスロットが搭載されています。DA-720は、標準的な19インチの2Uラックマウント型ケースに収められており、電力変電所、交通輸送、海運、石油・ガスの生産や供給など、特殊な産業用オートメーションアプリケーションに最適な堅牢な設計が施されています。

IEC-61850-3およびIEEE 1613に準拠したDA-720は、電力アプリケーション向けに安定した信頼性の高いシステム動作を確実に提供します。また、DA720はスマート変電所の電気リレーの保護を対象とするIEC 60255規格に準拠しています。IEC 60255はリレーや保護装置の検査向けに最も広く採用されている規格の1つです。DA-720は同規格に対応しているため、堅牢な変電所オートメーションシステムの一部としてIEDとともに信頼性の高いシームレスな動作を確実に提供します。

EN 50121-4準拠により、DA-720はスマート鉄道の統合的なセットアップを提供するために、ステーションSCADAシステム、沿道防災、トラクションパワー、信号および安全システムなどの鉄道沿道アプリケーションにおいて安定した信頼性の高いシステム動作を実現することができます。

DA-720は2つの異なるCPUオプションがあり、基本モデルではシステム設計者が具体的な要件に基づいてmSATA、RAM、およびオペレーティングシステムをインストールすることができます。このような広範囲の選択肢は、カスタマイズされた産業ソリューションを設計する際に特に役立ちます。

DA-720には、8ポートRS-232/422/485モジュール、4ポートおよび8ポート10/100/1000 Mbps LANモジュール、2ポート100/1000 Mbps PCIe PRP/HSR LANモジュール、デュアル2.5インチSATA III SSD/HDDソケットモジュール、および4 DI/DOモジュールを備えた2ポートIRIG-B時刻同期モジュールを含む、拡張モジュール用の3つのPCIeスロットが搭載されています。DA-720コンピュータは、最大22ポートのギガビットLANと16シリアルポート、または14ポートのギガビットLANと24ポートシリアルポートに対応しているため、DA-720は広範な産業オートメーションアプリケーションに最適なソリューションとなります。

PRP-HSR拡張モジュールは、IEC 62439-3 Clause 4（PRP）およびIEC 62439-3 Clause 5（HSR）に準拠しており、冗長性とゼロタイムリカバリを必要とするミッションクリティカルなアプリケーション向けに最高のシステム可用性とデータの整合性を確保します。デュアルギガビットイーサネットポート設計により、DE-PRP-HSR-EFは冗長ネットワークシステム向けに高いパフォーマンスを提供します。DE-PRP-HSR-EFを備えたMoxaのDA-720シリーズ産業用コンピュータは、変電所オートメーションおよびプロセスオートメーションシステムに最適なソリューションです。



Smart Recovery機能

DA-720のSmart Recovery機能は、オペレーティングシステムのクラッシュからの回復を容易にすることによって、ダウンタイムを最小限に抑えます。特定の業界分野に精通しているエンジニアでも、コンピュータに関する知識が十分でない場合、オペレーティングシステムの問題を解決するのは難しいことがあります。Moxa Smart Recovery™は自動化されたBIOSレベルのソフトウェアリカバリシステムで、エンジニアがOSの復旧を自動的にトリガーし、ダウンタイムを最小限に抑えることを可能にします。



プロアクティブ監視機能

Moxaプロアクティブ監視は、一部のMoxaコンピューターで複数のシステムパラメータを追跡できるようにする、小フットプリントでリソースにやさしく、使いやすいユーティリティです。Windowsベースのユーザーインターフェースでパラメータに対応するアイコンをクリックするだけで、主要部品の現在の値を表示できます。ユーザー定義キーパーツインジケータ（KPI）は、コンピュータのキーパーツを監視するために使用されます。これらのKPIが事前設定されたしきい値を超えると、リレーおよびSNMPトラップを介して通知および/または音声警報が自動的にトリガーされ、オペレータは予知保全タスクを事前に設定することによってシステムダウンタイムを回避することが非常に容易になります。

プロアクティブ監視ツールは現在、次の機種でご利用いただけます：

  • DA-820Cシリーズ
  • DA-720シリーズ
  • MC-1200シリーズ
  • MC-7400シリーズ





外観

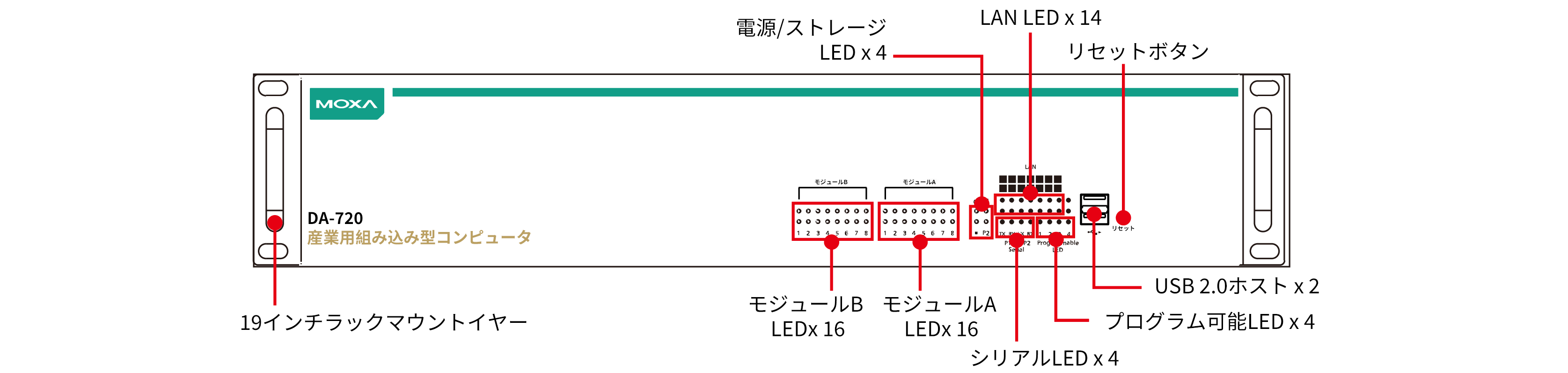

前面図

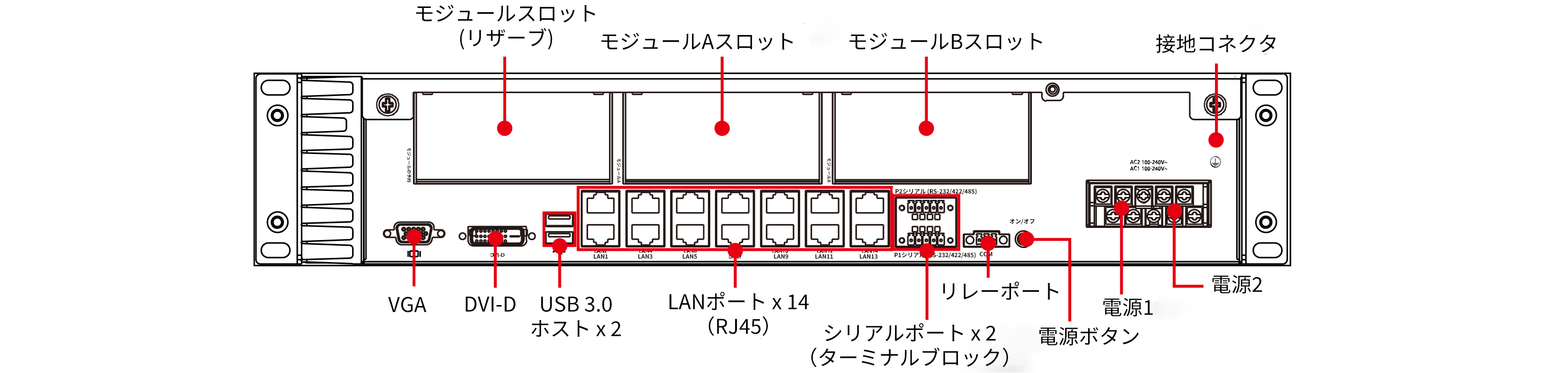

背面図



  • CPU

    Intel® Core™ i7-6600U Processor (4M Cache, up to 3.40 GHz)
    Intel® Core™ i5-6300U Processor (3M Cache, up to 3.00 GHz)

  • Graphics Controller

    Intel® HD Graphics 520

  • System Memory Pre-installed

    DA-720 LX Series: 4 GB DDR4

  • System Memory Slot

    SODIMM DDR4 slot x 2

  • Pre-installed OS

    DA-720 LX Series: Linux Debian 8 64-bit

  • Supported OS

    Linux Debian 8 (Linux kernel v4.1)
    Windows 10 Embedded IoT Ent 2016 LTSB High End EPKEA
    Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA
    Note: W10 available by CTOS

  • Storage Slot

    2.5-inch HDD/SSD slots x 1
    mSATA slots x 1, internal mini-PCIe socket

  • Storage Pre-installed

    DA-720 LX Series: 8 GB mSATA

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 14

  • Serial Ports

    RS-232/422/485 ports x 2, software-selectable (terminal block)

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors (front)

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors (rear)

  • Expansion Slots

    Proprietary PCIe slot x 3

  • Video Input

    DVI-D x 1, 29-pin DVI-D connectors (female)
    VGA x 1, 15-pin D-sub connector (female)

  • TPM

    TPM v2.0

  • Secure Boot

    UEFI

  • System

    Power x 1
    Storage x 1
    Programmable x 4

  • LAN

    1 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    Terminal block

  • ESD

    8 kV (level 4)

  • Isolation

    2 kV

  • Serial Standards

    RS-232/422/485

  • Surge

    2 kV: line-to-line
    4 kV: line-to-ground

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • Input Current

    100 to 240 VAC, 50 to 60 Hz, 0.82 A (max)
    100 to 240 VDC, 0.84 A (max)

  • Power Button

    Reset button (front panel)
    ON/OFF (rear panel)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 301 x 90 mm (17.32 x 12.20 x 3.54 in)

  • Weight

    6,500 g (14.33 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -25 to 55°C (-13 to 131°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8: 20 A/m
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3
    IEEE 1613

  • Protection Relay

    IEC 60255

  • Railway

    EN 50121-4

  • Safety

    EN 62368-1
    IEC 60950-1
    UL 60950-1

  • Shock

    IEC 60870-2-2, IEC 61850-3 Edition 1.0

  • Vibration

    IEC 61850-3, IEC 60870-2-2

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    138,319 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ライブラリー ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
508.2 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 リリースノート
Software Package for MXview One Series (Windows version)
284.5 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 リリースノート
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-PRP-HSR-EF module)
2.3 MB 		ユーティリティ
SHA-512
v1.5
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月22日 2023年2月22日 リリースノート
MMS Service Software Package
1.4 MB 		ソフトウェアパッケージ
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
 2023年1月11日 2023年1月11日 リリースノート
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021)
2.9 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年9月2日 2022年9月2日 リリースノート
Software Package for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 example code)
17.4 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年9月2日 2022年9月2日 リリースノート
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-2-IRIGB-4-DI/DO module)
3.1 MB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年8月1日 2022年8月1日 リリースノート
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-SP08-I-TB module)
634.5 KB 		ドライバー
SHA-512
v1.18
  • Windows 10 IoT Enterprise LTSC 2021
 2022年8月1日 2022年8月1日 リリースノート
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2019/2021 for DE-2-IRIGB-4-DI/DO module)
135.8 KB 		ユーティリティ
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2019
  • Windows 10 IoT Enterprise LTSC 2021
 2022年8月1日 2022年8月1日 リリースノート
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 peripherals)
1.7 GB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年5月11日 2022年5月11日 リリースノート
Proactive Monitoring Software Package
68.4 MB 		ソフトウェアパッケージ
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 リリースノート
Driver for DA-720 Series (Perpheral for Linux)
1.3 MB 		ドライバー
SHA-512
v1.0
  • Debian 8.x
 2017年5月25日 2017年5月25日 リリースノート
Driver for DA-720 Series (Perpheral for Windows 10)
897.3 MB 		ドライバー
SHA-512
v1.1
  • Windows 10 Enterprise LTSB
 2017年5月25日 2017年5月25日 リリースノート
Driver for DA-720 Series (Expansion Module for Windows 10)
226.1 MB 		ドライバー
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2017年5月25日 2017年5月25日 リリースノート
Firmware for DA-720 Series (Linux)
629.4 MB 		ファームウェア
SHA-512
v1.0
  • Debian 8.x
 2017年5月25日 2017年5月25日 リリースノート
Library for DA-720 Series (Example for Windows 10)
39.4 MB 		ライブラリー
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2017年5月25日 2017年5月25日 リリースノート
Utility for DA-720 Series (setinterface for Linux)
5.6 KB 		ユーティリティ
SHA-512
v1.0
  • Debian 8.x
 2017年5月25日 2017年5月25日 リリースノート
Utility for DA-720 Series (DEB_KEY for Linux)
1.6 KB 		ユーティリティ
SHA-512
v1.0
  • Debian 8.x
 2017年5月25日 2017年5月25日 リリースノート
Utility for DA-720 Series (SerialInterface for Windows 10)
495.1 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2017年5月25日 2017年5月25日 リリースノート
Utility for DA-720 Series (SmartRecovery for Windows 10)
184.3 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2017年5月25日 2017年5月25日 リリースノート

サポートドキュメント

フィルター

すべて 互換性ガイド データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for DA-720 series Win 10 LTSC 21H2
216.7 KB 		宣言書 英語 v1.0 2024年10月9日 2024年10月9日
Declaration of Conformity for DA-720 Series
306.9 KB 		宣言書 英語 v1.0 2024年1月12日 2024年1月12日
DA-720 シリーズデータシート
4.1 MB 		データシート 日本語 v1.6 2023年2月22日 2023年2月22日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		マニュアル 英語 v1.2 2023年1月20日 2023年1月20日
Manual for DA-720 Series (Windows)
4.3 MB 		マニュアル 英語 v3.0 2022年12月16日 2022年12月16日
Manual for DA-720 Series (hardware)
10.5 MB 		マニュアル 英語 v3.2 2022年9月28日 2022年9月28日
QIG for DA-720 Series
674.5 KB 		QIG (クイックインストールガイド) 英語 v1.2 2022年9月7日 2022年9月7日
Compatibility Guide for DA-720 Series
617.5 KB 		互換性ガイド 英語 v2.2 2019年2月19日 2019年2月19日
Manual for DA-720 Series (Linux)
1.8 MB 		マニュアル 英語 v2.0 2018年3月30日 2018年3月30日

関連コンテンツ

フィルター

すべて テクノロジーガイド

利用可能なモデル (4)

画像を表示
比較
moxa-da-720-c5-dpp-image.jpg | MoxaDA-720-C5-DPP
比較
moxa-da-720-c7-dpp-image.jpg | MoxaDA-720-C7-DPP
比較
moxa-da-720-c5-lx-dpp-image.jpg | MoxaDA-720-C5-DPP-LX
比較
moxa-da-720-c7-lx-dpp-image.jpg | MoxaDA-720-C7-DPP-LX
CPUi5-6300Ui7-6600Ui5-6300Ui7-6600U
DDR4 RAM––4 GB4 GB
OS Storage (mSATA)––8 GB8 GB
Linux Debian 8 64-bit––✓✓
Power Input
100-240 VAC
110-240 VDC		✓✓✓✓
Operating Temp.-25 to 55°C-25 to 55°C-25 to 55°C-25 to 55°C
