MC-7200-MP-Tシリーズ

Intel®第3世代Core™ CPUマリンコンピュータ(DNV GL認証、8つのNMEA 0183ポート、PCIe x16スロット、および2つのUniversal PCIスロットを装備)

moxa-mc-7200-mp-t-series-image-1-(1).jpg | Moxa
moxa-mc-7200-mp-t-series-image-2-(1).jpg | Moxa
moxa-mc-7200-mp-t-series-image-3-(1).jpg | Moxa

特徴および利点

  • Intel® Core™ プロセッサ:i7 3555LE、i3 3120ME、またはCeleron 1047UE
  • ファンレス設計
  • 完全な海洋向けI/O設計
  • PCI/PCIeスロット
  • 独立型ディスプレイx 3(DVI-D x 2 + VGA x1)
  • 2つのUSB 3.0ポート、6つのUSB 2.0ポート
  • ストレージ容量を増やすための2つのSATAドライブスロット
  • デュアル電源:100~240 VACおよび24 VDC
  • 動作温度範囲-40~70°C
  • Moxaプロアクティブ監視ソフトウェアをサポート

認証

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MC-7200-MP-Tマリンコンピュータは、Intel® Core™ i7 3555LEプロセッサを搭載し、8つのNMEA 0183ポート、4つのシリアルポート、4つのギガビットイーサネットポート、6つのUSB 2.0ポート、3つのSuperSpeed USB 3.0ポートを含む、フルレンジのI/O接続性を提供します。 MC-7200-MP-Tは、卓越したPCパフォーマンスを提供するように設計されており、海洋アプリケーションに新しいレベルの柔軟性と制御をもたらします。

最高品質と耐久性を念頭に置いて設計された海洋グレードのMC-7200-MP-Tコンピュータは、最大1Gまでの振動に耐え、過酷な環境や条件下で最も信頼性の高い動作を提供できる頑丈なシャーシを備えています。また、低消費電力は最適な放熱ソリューションを提供し、海洋アプリケーションにおけるブリッジシステムの設置を容易にします。さらに、PCIe(x16)スロットと2つのUniversal PCIスロットにより、ユーザーは、レーダーカード、PROFIBUSカード、VGAグラフィックカードなどの各種アダプタを簡単に取り付けて、海洋ネットワークのニーズを完全に満たすことができます。

ユーザーは、Windows XP Embedded、Windows XP Professional、またはWindows 7を簡単にインストールして、システム開発とアプリケーション実装のための柔軟で使いやすい環境を提供できます。

MC-7200-MP-Tは、Moxaプロアクティブ監視ソフトウェアをサポートします。このソフトウェアは、ユーザーが複数のシステムパラメータを追跡できるようにする、小フットプリントでリソースにやさしく、使いやすいユーティリティです。ユーザーは、ユーザーインターフェースのパラメータに対応するアイコンをクリックするだけで、これらのキーパーツの現在のパラメータ値を表示できます。ユーザー定義キーパーツインジケータ(KPI)は、コンピュータのキーパーツを監視するために使用されます。これらのKPIが事前設定されたしきい値を超えると、リレーおよびSNMPトラップを介して可視および/または音声警報が自動的にトリガーされ、オペレータが予測保守タスクを十分に事前設定することによってシステムダウンタイムを回避することが非常に便利になります。

外観

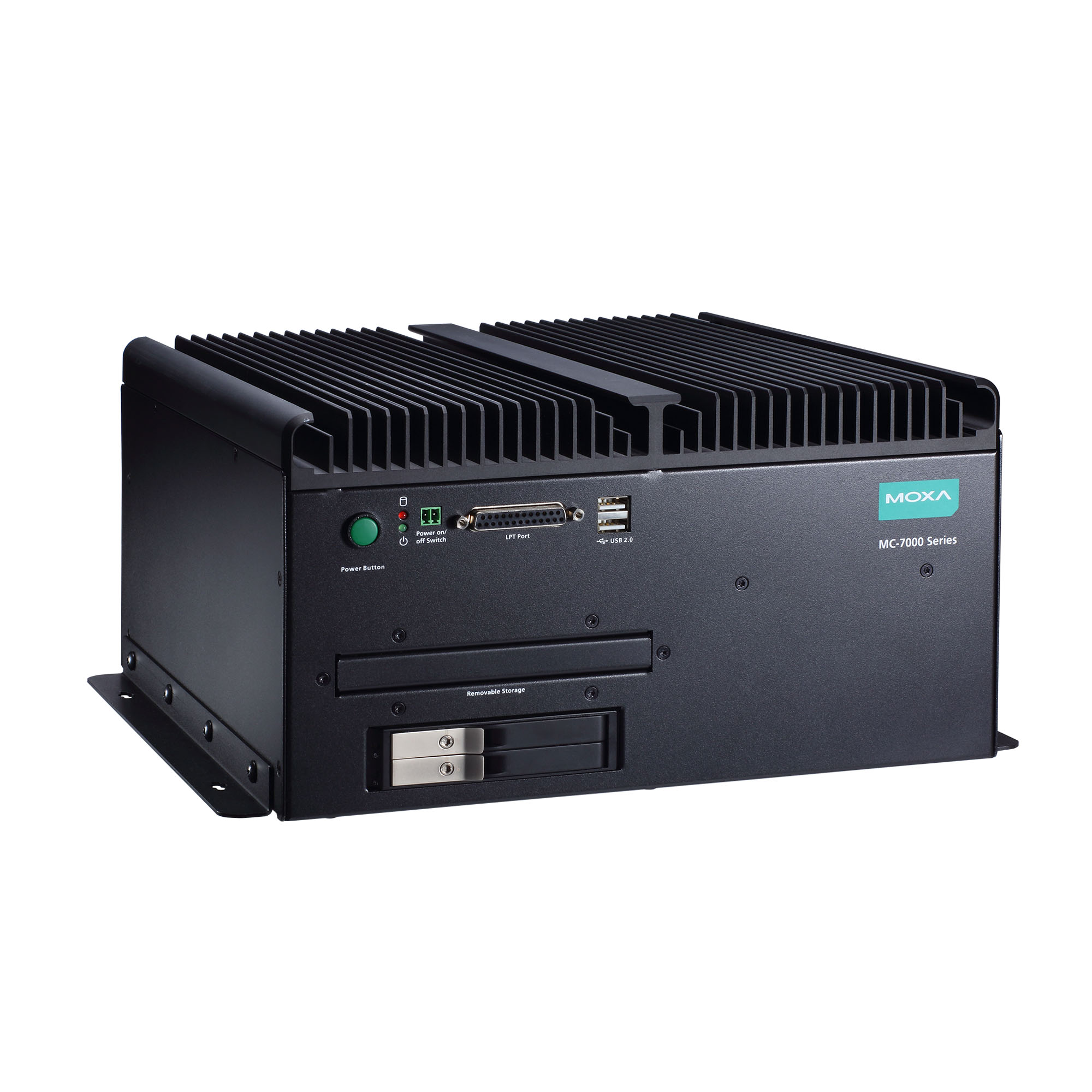

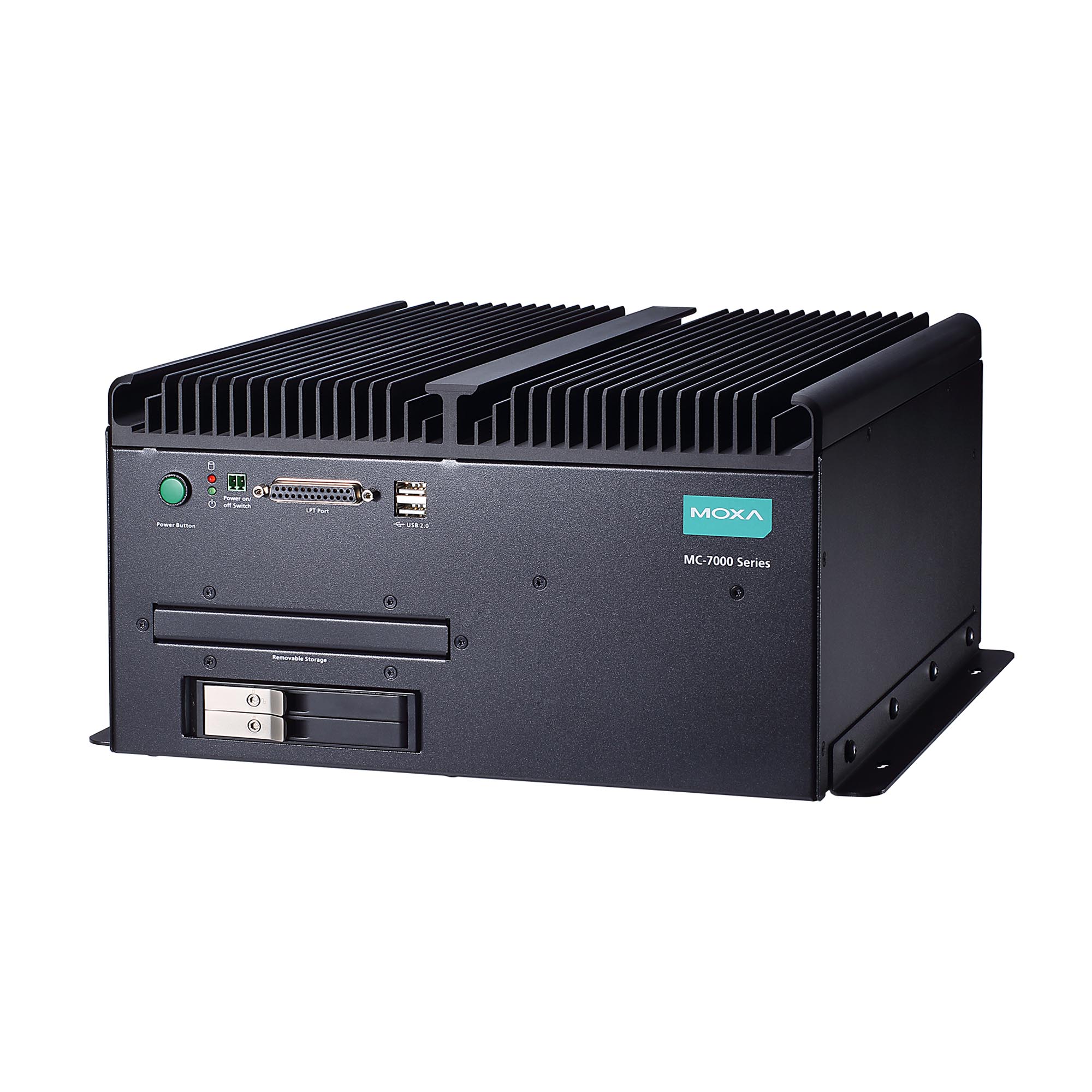

前面図

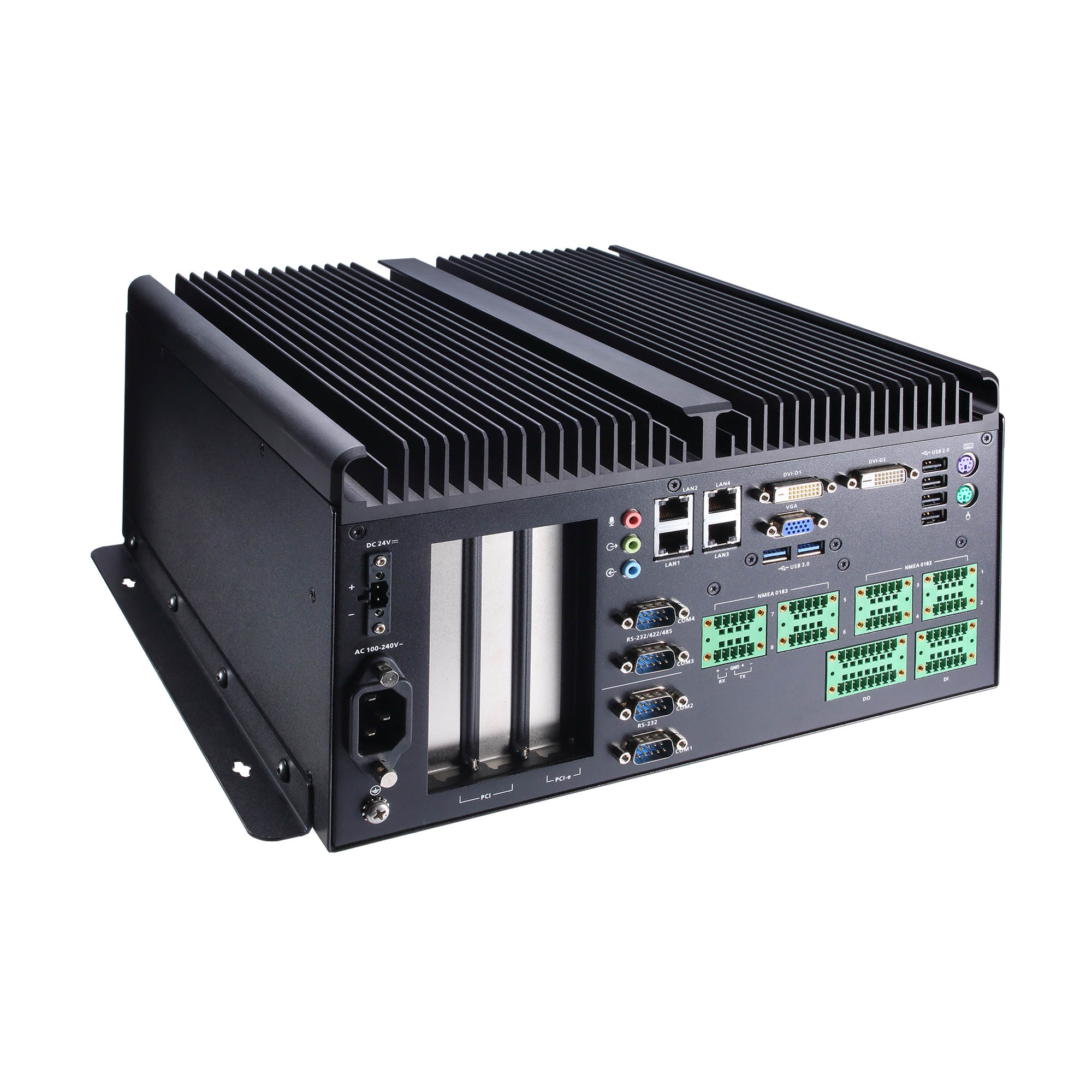

背面

  • CPU

    Intel® Celeron® Processor 1047UE (2M Cache, 1.40 GHz)
    Intel® Core™ i3-3120ME Processor (3M Cache, 2.40 GHz)
    Intel® Core™ i7-3555LE Processor (4M Cache, up to 3.20 GHz)

  • System Chipset

    Mobile Intel® QM77 Express Chipset

  • Graphics Controller

    Intel® HD Graphics 4000 (integrated)

  • System Memory Pre-installed

    4 GB DDR3/DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 2

  • Supported OS

    Windows Embedded Standard 7 (WS7P) 64-bit
    Windows 10 Embedded IOT Ent 2016 LTSB High End EPKEA
    Windows 10 Embedded IOT Ent 2016 LTSB Value EPKEA

  • Storage Slot

    2.5-inch HDD/SSD slots x 2

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Ports

    RS-232 ports x 2 (DB9 male)
    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 6, type-A connectors

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors

  • Audio Input/Output

    Line in x 1, Line out x 1, microphone x 1, 3.5 mm phone jack

  • Digital Input

    DIs x 8

  • Digital Output

    DOs x 8

  • Expansion Slots

    PCIe x16 slot x 1
    PCI slots x 2

  • LPT port

    1, 25-pin D-sub

  • PS/2

    Keyboard PS/2 x 1, Mouse PS/2 x 1

  • Video Output

    DVI-D x 2, 29-pin DVI-D connectors (female)
    VGA x 1, 15-pin D-sub connector (female)

  • NMEA Port

    NMEA 0183 ports x 8 (terminal block)

  • Connector

    Screw-fastened Euroblock terminal

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Contact Resistance

    50 milli-ohms (max.)

  • Initial Insulation Resistance

    1,000 mega-ohms (min.) @ 500 VDC

  • Mechanical Endurance

    100,000,000 operations

  • Minimum Permitted Load

    20 A @ 30 VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    ADDC® (automatic data direction control) for RS-485, RTS/CTS, XON/XOFF

  • Isolation

    N/A

  • Parity

    None, Even, Odd, Space, Mark

  • NMEA Interface

    Serial Standards:
    NMEA 0183: RS-422
    Baudrate: 4800 bps
    Data Bits: 8
    Handshake: None
    Optical Isolation Protection: 3 kV
    Parity: None
    Serial Standards: NMEA 0183v2
    Stop Bits: 1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    100 to 240 VAC, 24 VDC

  • Power Connector

    Terminal block
    (for DC power input)

  • Power Consumption (Max.)

    120 W

  • Automatic Reboot Trigger

    Built-in WDT

  • Housing

    Metal

  • Dimensions (with ears)

    320 x 340 x 160 mm (12.6 x 13.39 x 6.3 in)

  • Weight

    9,215 g (20.32 lb)

  • Installation

    Wall mounting

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -50 to 80°C (-58 to 176°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • Maritime

    CCS, DNV-GL, IEC 60945

  • Radio Frequency

    FCC

  • Safety

    UL 60950-1

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
Driver for MC-7200-MP-T Series
574.8 MB
ドライバー v1.0
  • Windows 10
2019年4月26日 2019年4月26日
Driver for MC-7200-MP-T Series (Windows 7 Embedded)
507.6 MB
ドライバー v1.0
  • Windows 7
2015年4月19日 2015年4月19日
Software Package for MC-7200-MP-T Series (Example for Windows 7)
458.4 KB
ソフトウェアパッケージ v1.0
  • Windows 7
2015年4月19日 2015年4月19日
Utility for MC-7200-MP-T Series (SerialInterface for Windows 7)
265.1 KB
ユーティリティ v1.0
  • Windows 7
2015年4月19日 2015年4月19日

サポートドキュメント

名前 種類 言語 バージョン リリース日
MC-7200-MP-Tシリーズデータシート
3.9 MB
データシート 日本語 v1.1 2020年1月22日 2020年1月22日
Compatibility Guide for MC-7200-MP-T Series
583.2 KB
互換性ガイド 英語 v2.4 2019年2月19日 2019年2月19日
Manual for MC-7200-MP-T Series
9.3 MB
マニュアル 英語 v2.0 2017年3月20日 2017年3月20日
QIG for MC-7200-MP-T Series
1.7 MB
QIG (クイックインストールガイド) 英語 v1.0 2015年2月10日 2015年2月10日
