V2406Cシリーズ

Intel®第7/第8世代Core™/Celeron®鉄道用コンピュータ（2つのホットスワップHDD/SSDスロット、ワイヤレス用2つのMini PCIe拡張スロット、絶縁付き24～110 VDC電源入力、動作温度-40～70°C）

moxa-v2406c-series-image-1-(1).jpg | Moxa

moxa-v2406c-series-image-2-(1).jpg | Moxa

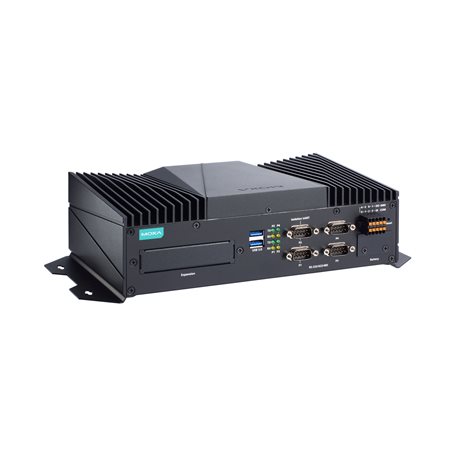

moxa-v2406c-series-image-3-(1).jpg | Moxa

moxa-v2406c-series-image-4-(1).jpg | Moxa

moxa-v2406c-series-image-5-(1).jpg | Moxa

moxa-v2406c-series-image-6-(1).jpg | Moxa

機能と特長

鉄道車両アプリケーション向けIntel® Celeron®/Intel® Core™ i3/i5/i7高性能ネットワークビデオレコーダ
DDR4メモリスロット（最大容量32 GB）
独立した2画面表示に対応（VGAおよび4K解像度対応HDMI）
M12 Xコードコネクタ付きギガビットイーサネットポート x 2
M12 Aコード電源コネクタ
EN 50155全必須検査項目に準拠本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください： www.moxa.com/doc/specs/EN_50155_Compliance.pdf
EN 50121-4準拠
IEC 61373認定の耐衝撃性と耐振動性
-40～70°Cの広い温度モデルを用意

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

V2406Cシリーズの組み込みコンピュータは、Intel® Core™ i7/i5/i3またはIntel® Celeron®高性能プロセッサを搭載しており、最大32 GBのRAM、1つのmSATAスロット、およびストレージ拡張用の2つのホットスワップ対応HDD/SSDを備えています。コンピュータは、動作温度、電源入力電圧、サージ、ESD、および振動をカバーするEN 50155:2017およびEN 50121-4規格に準拠しているため、鉄道車載および沿線アプリケーションに適しています。

車載および沿線システム、およびデバイスと接続するために、V2406Cコンピュータは、2つのギガビットイーサネットポート、4つのRS-232/422/485シリアルポート、6つのDI、2つのDO、および4つのUSB 3.0ポートを含む豊富なインターフェースセットを備えています。さらに、V2406Cコンピュータは、1つのVGAビデオ出力と4K解像度対応の1つのHDMI出力を提供します。

列車‐地上間（T2G）アプリケーションでの信頼性の高い接続を実現するために、コンピュータは、2つのmPCIeワイヤレス拡張スロットと4つのSIMカードスロットを備えています。これらは、冗長化されたLTE／Wi-Fi接続を構築し、高速で走行する列車と地上側アプリケーションとの間で安定した双方向通信を確保します。さらに、無線モジュール用のQMAケーブルがあらかじめ取り付けられているため、組み立て作業を軽減し、RF漏洩を低く抑えることができます。

外観

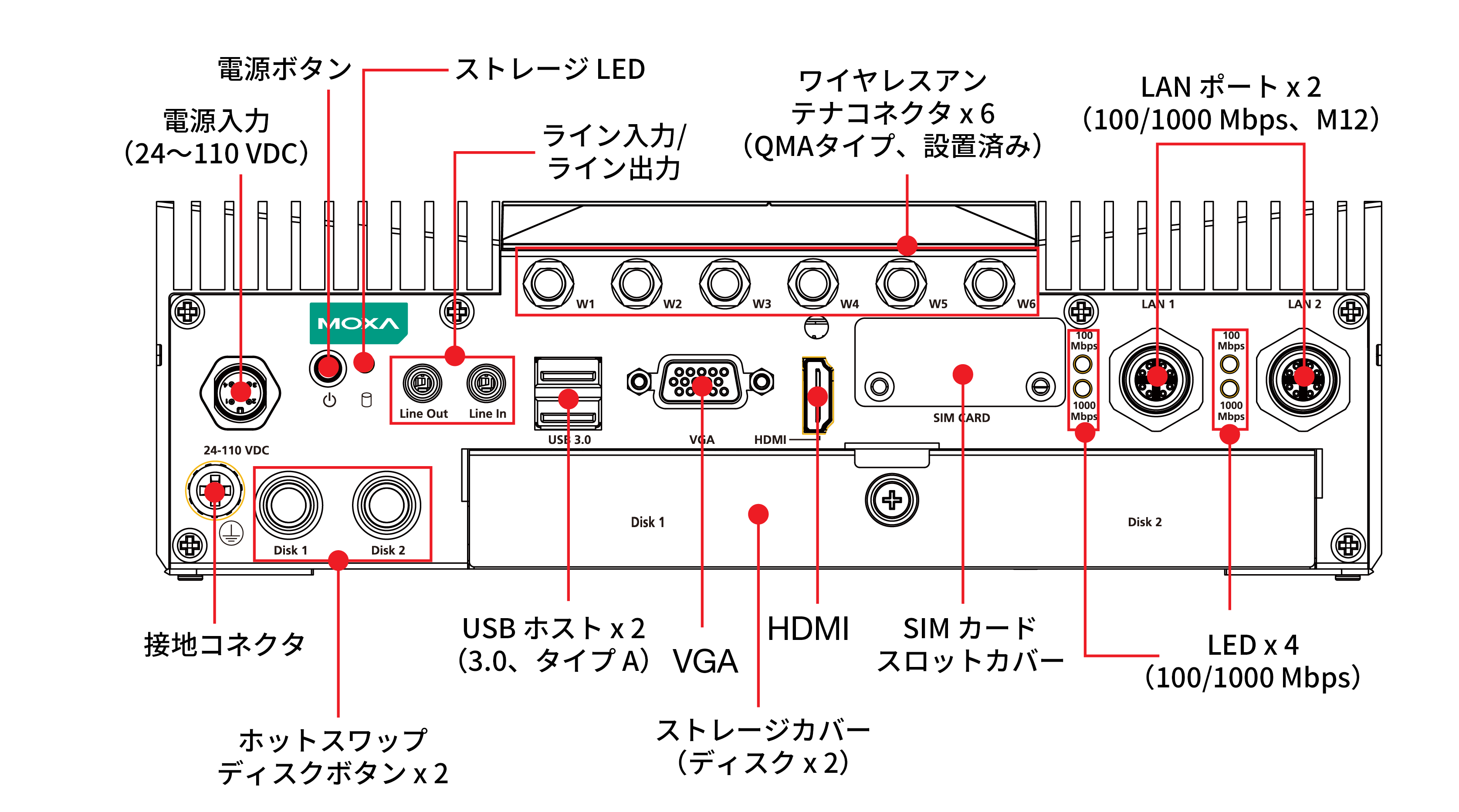

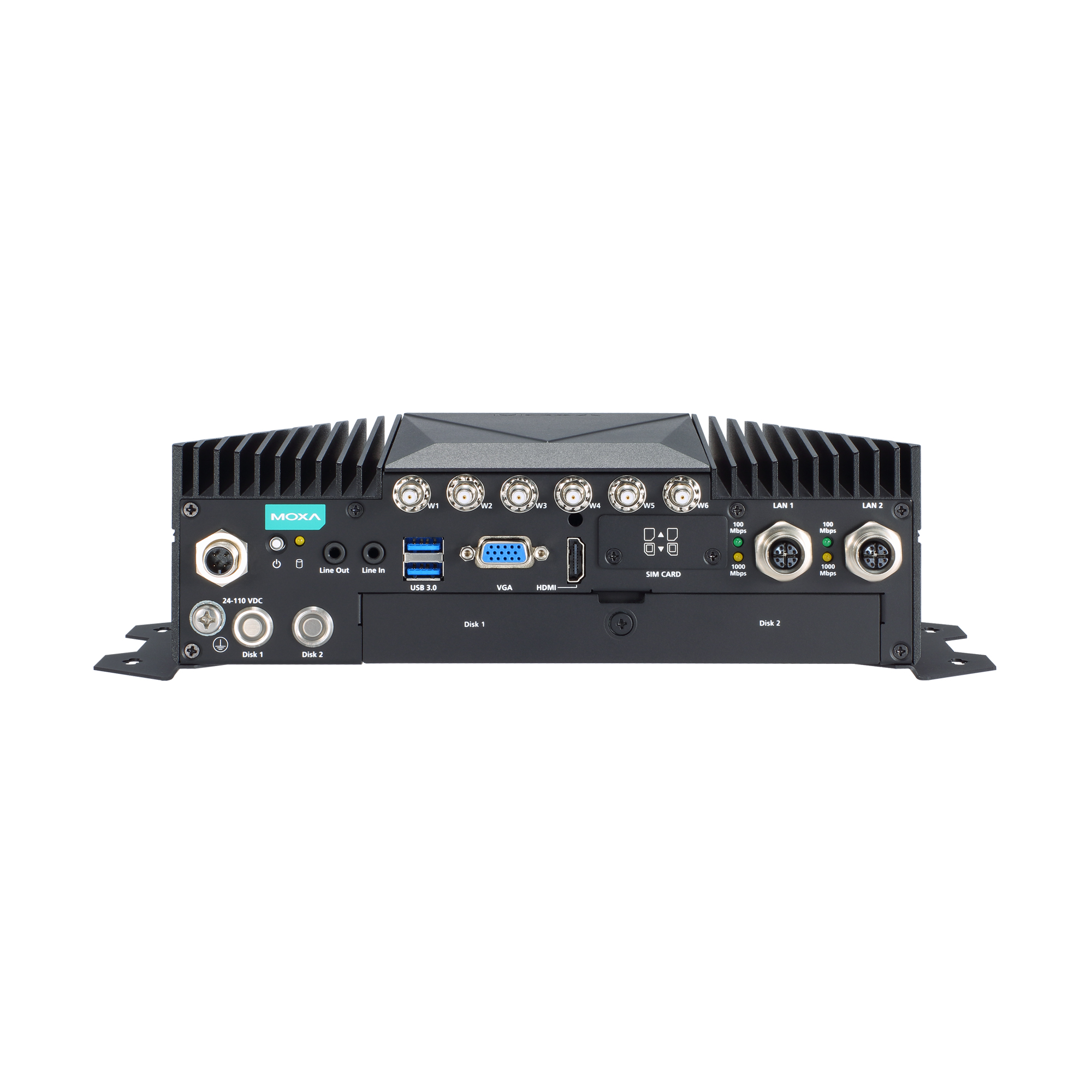

前面図

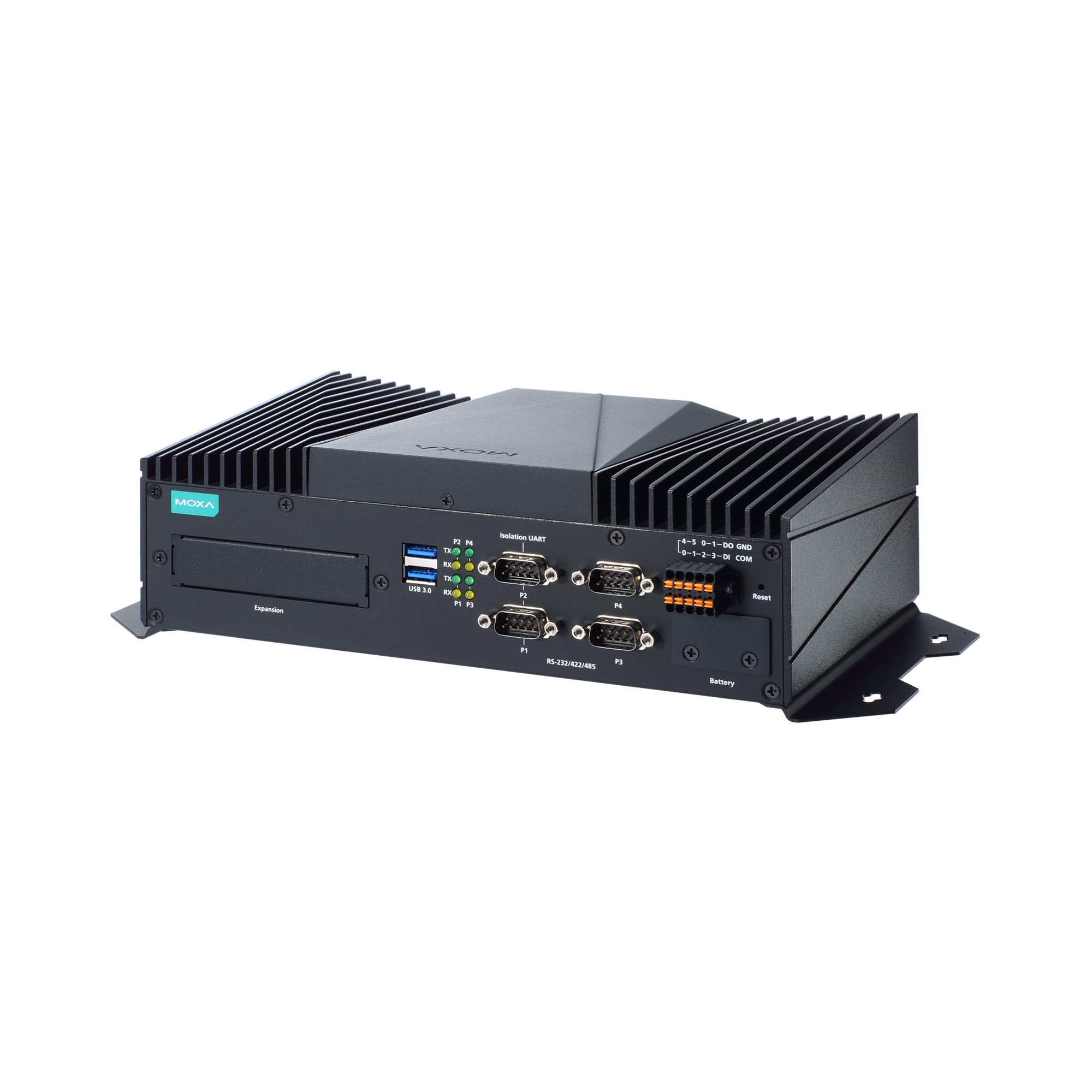

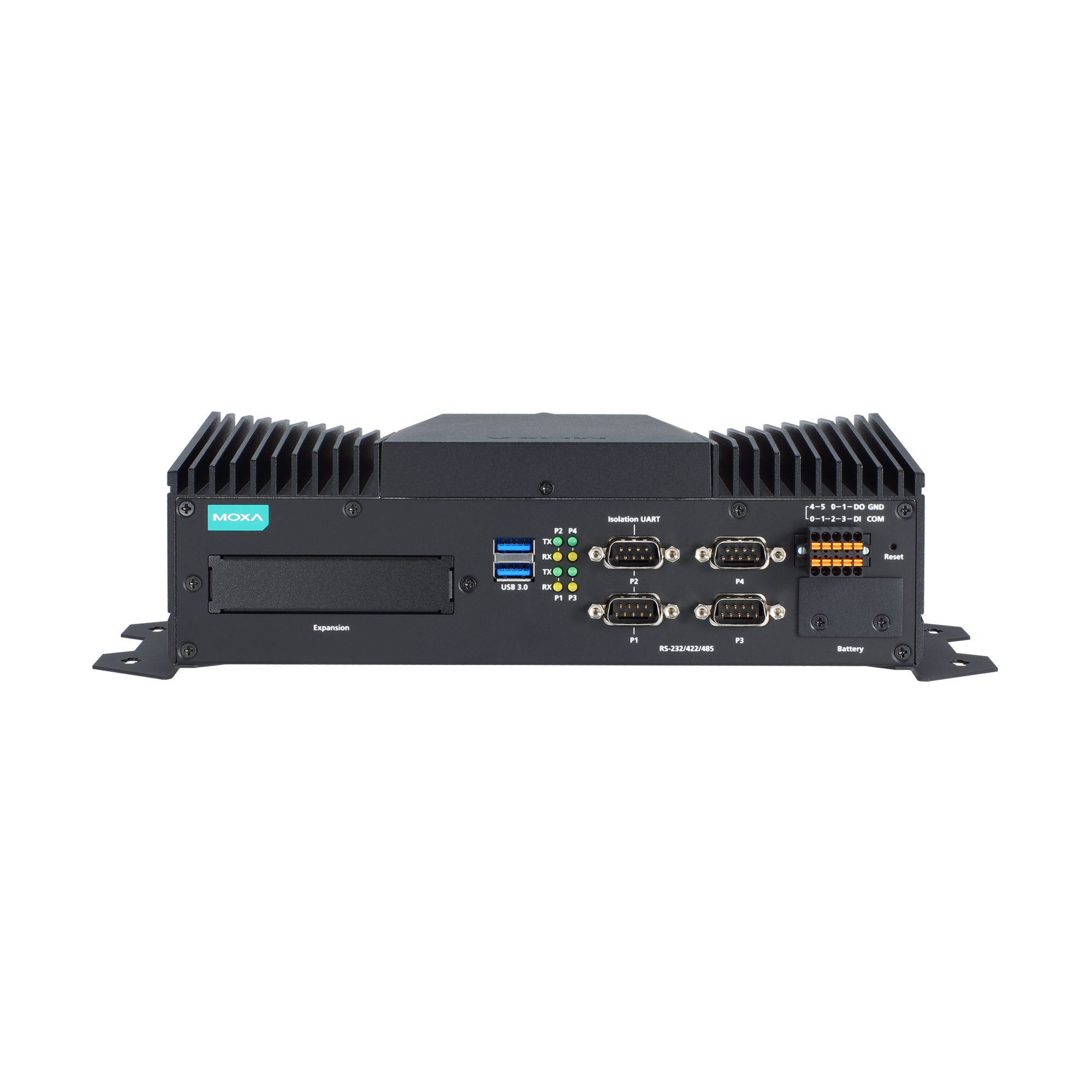

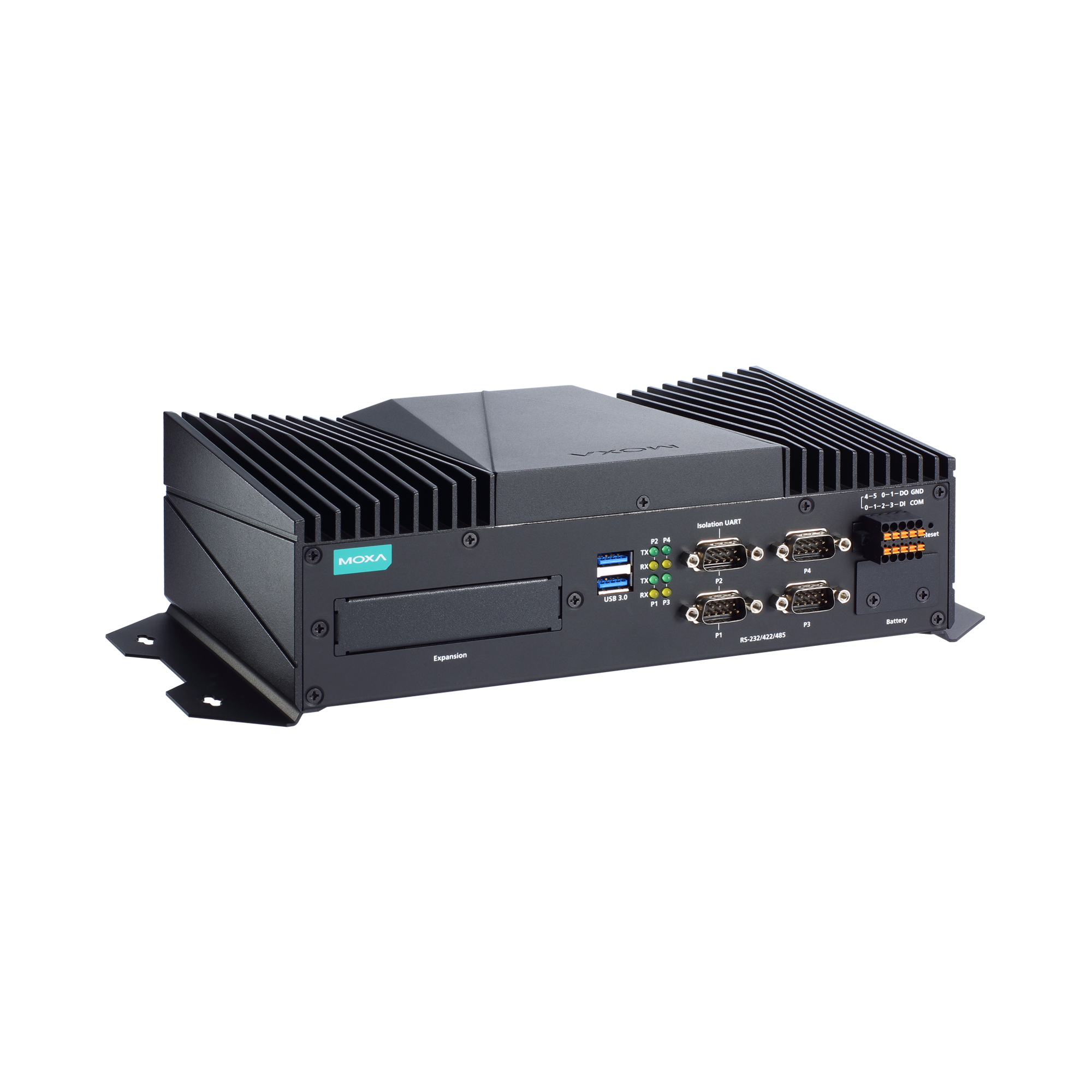

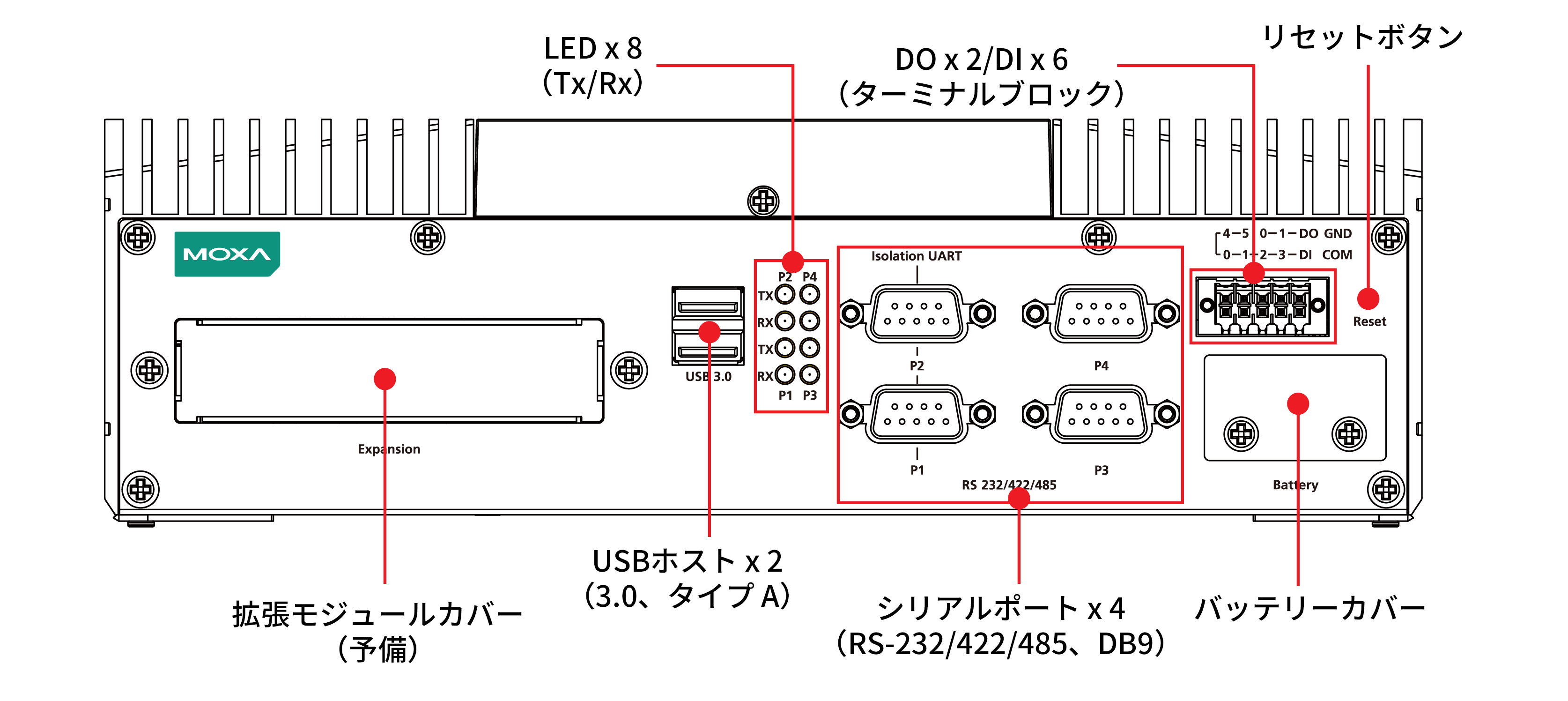

背面図

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

CPU

V2406C-KL1-T/KL1-CT-T: Intel® Celeron® 3965U processor (2M cache, 2.2 GHz)
V2406C-KL3-T: Intel® Core™ i3-7100U processor (3M cache, 2.4 GHz)
V2406C-KL5-T: Intel® Core™ i5-7300U processor (3M cache, 2.6 GHz)
V2406C-KL7-T/ KL7-CT-T: Intel® Core™ i7-7600U processor (4M cache, 2.8 GHz)
V2406C-WL1-T/ WL1-CT-T: Intel® Celeron® 4305UE processor (2M cache, 2 GHz)
V2406C-WL3-T: Intel® Core™ i3-8145UE processor (4M cache, 2.2 GHz)
V2406C-WL5-T: Intel® Core™ i5-8365UE processor (6M cache, 1.6 GHz)
V2406C-WL7-T/ WL7-CT-T: Intel® Core™ i7-8665UE processor (8M cache, 1.7 GHz)
Storage Slot

2.5-inch HDD/SSD slots x 2
mSATA slots x 1
Supported OS

Order via the Moxa Computer Configuration System (CCS):
Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
Windows 10 Embedded IoT Ent 2021 LTSC 64-bit
WL Models: Moxa Industrial Linux 2.x (Debian 10, kernel 4.19)
KL Models: Debian 9 (kernel 4.9)

Download Drivers From Website:
Linux Debian 11/Ubuntu 20.04/CentOS 7.9 drivers
System Memory Slot

SODIMM DDR4 slots x 2
DRAM

32 GB max
Graphics Controller

Intel® Celeron® Models: Intel® HD Graphics 610
Intel® Core™ i3/i5/i7 Models: Intel® HD Graphics 620

Ethernet Ports

Auto-sensing 10/100/1000 Mbps ports (M12 X-coded) x 2
Digital Output

DOs x 2
Serial Ports

RS-232/422/485 ports x 4 (software-selectable, DB9 male connector)
Digital Input

DIs x 6
USB 3.0

USB 3.0 hosts x 4, type-A connectors
Audio Input/Output

Line in x 1, Line out x 1, 3.5 mm phone jack
Video Output

VGA x 1, 15-pin D-sub connector (female)
HDMI x 1, HDMI connector (type A)
Expansion Slots

mPCIe slots x 2

Connector

Screw-fastened Euroblock terminal
I/O Mode

DI
Isolation

3k VDC
Sensor Type

Wet contact (NPN)
Dry contact
Dry Contact

Logic 0: Close to GND
Logic 1: Open
Wet Contact (COM to DI)

Logic 0: 10 to 30 VDC
Logic 1: 0 to 3 VDC

Connector

Screw-fastened Euroblock terminal
10-pin terminal block
Current Rating

200 mA per channel
I/O Type

Sink
Voltage

0 to 30 VDC
Isolation

3k VDC

System

Power x 1
Storage x 1
LAN

2 per port (10/100/1000 Mbps)
Serial

2 per port (Tx, Rx)

Baudrate

50 bps to 115.2 kbps
Connector

DB9 male
ESD

Contact: 6 kV; Air: 8 kV (level 3)
Isolation

2 kV
Data Bits

5, 6, 7, 8
Flow Control

RTS/CTS, XON/XOFF, Automatic Data Direction Control (ADDC) for RS-485, RTS Toggle (RS-232 only)
Parity

None, Even, Odd, Space, Mark
Stop Bits

1, 1.5, 2

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Input Voltage

24 to 110 VDC
Power Connector

M12 A-coded male connector
Power Consumption (Max.)

70 W (max.)

Housing

Aluminum
IP Rating

IP20
Dimensions (without ears)

250 x 75 x 150 mm (9.84 x 2.95 x 5.91 in)
Weight

2,700 g (5.95 lb)
Installation

Wall mounting (standard)
Protection

PCB conformal coating
Available on request

Operating Temperature

-40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Railway Fire Protection

EN 45545-2
EMC

EN 55032/35
Safety

EN 62368-1
IEC 62368-1
UL 62368-1
Railway

EN 50121-4
EN 50121-3-2
EN 50155:2017
Shock

IEC 60068-2-27, IEC 61373
Vibration

IEC 60068-2-64, IEC 61373

Green Product

RoHS, CRoHS, WEEE

Time

KL Models: 382,506 hrs
WL Models: 369,408 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

Product: 3 years
Battery: 1 year Moxaが供給するバッテリーの保証期間は1年間です。Moxa製品のバッテリーを交換する際は、MoxaのRMAチームに連絡することを強くお勧めします。ご自身でバッテリーを交換する必要がある場合は、製品マニュアルの指示に従ってください。
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Linux version) 552.6 MB	ソフトウェアパッケージ	F47A124ABD45311364B875C7A0E9686F056A1AA73FA54EA44690A00129E871E136CFDD5706E2434A770F154AD56F14EE266B240018D6E21F8C21611D2C36F47B SHA-512	v1.7.2	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2026年5月8日 2026年5月8日リリースノート
Software Package for MXview One Series (Windows version) 249.1 MB	ソフトウェアパッケージ	3E3EFDC583F1C7DCD77DA74F7EC926D43360713174B2C176CB9EA50309F95F591DE5BA4B34A1E4F8E520DFCB11D7088B60058DB6FE98F8BAEED8CCE0C50C999E SHA-512	v1.7.2	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2026年5月8日 2026年5月8日リリースノート
Software Package for V2406C Series (Windows 10 IoT Enterprise LTSC 2019 example code) 22.5 MB	ソフトウェアパッケージ	A96003B46E2DA1FD087699BD7B9927ACA63EA95AAECE8368F456EB3B126781FC1F10E1A377C6EA4337E87825DEA2810D1A5022AFC5B193F84EBFE55FEE306216 SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2019	2023年5月11日 2023年5月11日リリースノート
System Image for V2406C Series WL Models 370.8 MB	ファームウェア	380115029F59E5CF7C4B77C8A03B1A8AEC590ECF8233710AADA8E099E32B45572D3B55F5C795A6D4FC59BD37AA967398D7D3BE7EF2EAF8B5BDD42507C6CC37ED SHA-512	v1.2	Moxa Industrial Linux 2 (Debian 10)	2023年1月17日 2023年1月17日リリースノート
Software Package for V2406C Series KL Models (Windows 10 Enterprise LTSC 21H2 example code) 7.3 MB	ソフトウェアパッケージ	A3057B313C1619D85ED1CE07A10A87E07AEF5C59DC3FE164005F5BFD9C8E8689337E696F73DBA22B3AE766BEB79D6492A77D5039FD5B8E78C78154CA8F49225F SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2023年1月17日 2023年1月17日リリースノート
Driver for V2406C Series KL Models (Windows 10 Enterprise LTSC 21H2) 2.7 GB	ドライバー	B60C188E56197BB23411CA8D98DA01E47FF07235B5AD47126CD890D3F4B98FA37CFD5C25BCFDCAE6DC0B98E47FE9468B7DCE00312674BC464CC094A5D892E8D0 SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2023年1月17日 2023年1月17日リリースノート
Utility for V2406C Series KL Models (Windows 10 Enterprise LTSC 21H2) 5.9 MB	ユーティリティ	C8D7EC318D9955E86D0C44BEAC8F4A3D183FF88371BE04827993ACD381F0F4A87C9E6F68CF97D5E30E251FA54EE020110EDA4205350C1709F353CA681BC53CAE SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2023年1月17日 2023年1月17日リリースノート
Software package for V2406C Series WL Models (Windows 10 Enterprise LTSC 21H2 example code) 11.1 MB	ソフトウェアパッケージ	629EE630C5D3D2951155CB298B5F3E974B17751B7F1DEAD19766FE9743D86232843302991A30221D4A7C4CD505A5142362921DAF560C0239A10BE07738BE436E SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2023年1月17日 2023年1月17日リリースノート
Utility for V2406C Series WL Models (Windows 10 Enterprise LTSC 21H2) 5.9 MB	ユーティリティ	43148C387FC5D2AEC679FE74B735731EAB17384BFB1D47AD4B6BB19450C4B4E4853F2A0717A414FCD432BB84E30E3CF6CD16A575591BA11BD3AC9AEADE116699 SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2023年1月17日 2023年1月17日リリースノート
Drivers for V2406C Series WL Models (Windows 10 Enterprise LTSC 21H2) 2.2 GB	ドライバー	8470766955DD344B1CEEA4558668D1C6AC52CF78A5B60CE8AB2A7ED8ECBF69A839ADE296033DB7A55CB8F6355B88A7DF65113F4F2E58932B8C62A4FE6AEF4620 SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2023年1月17日 2023年1月17日リリースノート
x86 Computers (Linux drivers and SDK) 802.0 bytes	ソフトウェアパッケージ	B047FD18E30735783C0FDCF7559CA5735757323DE8412E4352523FAB57E3609C0DE5C5424F3037A6DC2ACE983A7C325B9DA866F83DCA639B0E051EE65EB471D4 SHA-512	v1.1	CentOS 7.9 Debian 11.x Ubuntu 20.04	2022年11月28日 2022年11月28日リリースノート
Driver for V2406C Series KL models (Windows 10) 24.7 MB	ドライバー	5170BB1998FC2FE32BF68D3C9CB655603843F133C0EA8BB7110F4020FFDE41EF1EC22F0ECFEDC50BB0D6F8AF60BAE6BF5BC60048F7E2796BC6EF3E986F9DBAD0 SHA-512	v1.1	Windows 10	2022年1月10日 2022年1月10日リリースノート
System Image for V2406C Series KL Models 475.2 MB	ファームウェア	206D50F54691FA5A1F72B361E8BECD7F583F7CECA7CEC660F7BA9388CF2EF18B38CE3829E43BBDE6E4776DD673B45C3096520F4AF910D3493DB4C4C0C9CDAC93 SHA-512	v1.1	Debian 9.x	2022年1月10日 2022年1月10日リリースノート
Library for V2406C Series KL models (Linux example code) 330.0 bytes	ライブラリー	1552B34C5DC346555496720E34F9E2A57E0E62140E01410D661A469ADD679E8CF1B930331D7E759985EC6E5B8BFF5608604A6A6026E36E364BC838E763552975 SHA-512	v1.1	Debian 9.x	2022年1月10日 2022年1月10日リリースノート
MXview v3.2.6 Software 417.7 MB	ソフトウェアパッケージ	7E61FAFA8181CE8957BBCE72D493B6100F36BEC4E3CCC531FD9F99C3DA32D5BEAC49703369B1E80B196B1A925E183E4B9DB53E8E5C6FE5E2A96C0FA0846F884F SHA-512	v3.2.6	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2022年1月7日 2022年1月7日リリースノート
Proactive Monitoring v2.x Software Package 68.4 MB	ソフトウェアパッケージ	2C248E119E42C3BF453D51FF47CF45171EA0296EFF3F1DE308B654A94F81A96E00274D65B614D3CEDA3C229D79E7AF2CFD133F8603FD9CA28F92ACC37B2F0701 SHA-512	v2.2	Windows 10 IoT Enterprise LTSC 2019	2021年7月28日 2021年7月28日リリースノート
MXview v3.2.4 Software 389.2 MB	ソフトウェアパッケージ	1D2FAB15637DBEB5A3E2FF8A732571A1CB57CB00AA20B0C624752620445C83747CCABF0C975BD1472F4339645B7D02177A0B62D66B409158C7FFD9FAA35A2A5D SHA-512	v3.2.4	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2021年7月16日 2021年7月16日リリースノート
Software Package for V2406C Series (Windows 10 example code) 15.0 MB	ソフトウェアパッケージ	76CC6EF936217C2FBC29E1F036E1E8FCAE1547F7191DC3DF986F387A431929B0482E7E138B3D7ABF60F223061C2A3BB43C5544DCEC1578666691E855C132963D SHA-512	v1.0	Windows 10 Enterprise LTSB	2020年6月1日 2020年6月1日リリースノート
Utility for V2406C Series (Windows 10) 3.4 MB	ユーティリティ	9FEB9F49DB9060BD9D18937D29E761F94DAA41C3DBA50C6AA205C80EE4DCBAB68D7F0D3D8D80D20763436512DDB5BF32FF9C6574096EA06EDB09C1850AB67D2C SHA-512	v1.0	Windows 10 Enterprise LTSB	2020年6月1日 2020年6月1日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Datasheet for V2406C Series 4.7 MB	データシート	日本語	v1.6	2024年12月30日 2024年12月30日
FOSS Statement for V2406C-KL series Win 10 LTSC 21H2 220.5 KB	宣言書	英語	v1.0	2024年10月28日 2024年10月28日
FOSS Statement for V2406C-WL series Win 10 LTSC 21H2 220.5 KB	宣言書	英語	v1.0	2024年10月28日 2024年10月28日
FOSS Statement for V2406C-KL series Win 10 LTSC 1809 220.5 KB	宣言書	英語	v1.0	2024年10月28日 2024年10月28日
FOSS Statement for V2406C-WL series Win 10 LTSC 1809 220.5 KB	宣言書	英語	v1.0	2024年10月28日 2024年10月28日
Declaration of Conformity for V2406C-WL Series 313.4 KB	宣言書	英語	v1.0	2024年1月3日 2024年1月3日
Declaration of Conformity for V2406C-KL Series 337.6 KB	宣言書	英語	v1.0	2024年1月3日 2024年1月3日
Manual for V2406C Series (hardware) 9.3 MB	マニュアル	英語	v3.1	2023年11月24日 2023年11月24日
Moxa Industrial Linux 2 (Debian 10) Manual (for V2406C Series WL models) 1.7 MB	マニュアル	英語	v1.0	2023年1月20日 2023年1月20日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers 9.4 MB	マニュアル	英語	v1.2	2023年1月20日 2023年1月20日
QIG for V2406C Series 1.5 MB	QIG (クイックインストールガイド)	英語	v1.2	2022年1月17日 2022年1月17日
Manual for V2406C Series (Linux) 2.1 MB	マニュアル	英語	v2.1	2022年1月17日 2022年1月17日
Manual for V2406C Series (Windows 10) 9.5 MB	マニュアル	英語	v1.2	2022年1月17日 2022年1月17日
Manual for Proactive Monitoring Software 3.9 MB	マニュアル	英語	v2.0	2021年6月9日 2021年6月9日
2D CAD for V2406C Series (V2406C) 1.1 MB	2D CAD	英語		2019年10月25日 2019年10月25日

オールインワンのセキュアなコンピューティングプラットフォームでOTデータを保護 — MoxaとIntelのパートナーシップ

ソリューションのパンフレット

車載用CCTV/PISアプリケーションアーキテクチャガイド

ホワイトペーパー

産業用AI・IoTアプリケーションに向けたエッジコンピューティング

ソリューションのパンフレット

堅牢なAI・IoTエッジコンピュータ

利用可能なモデル (6)

画像を表示

	比較 V2406C-KL1-T	比較 V2406C-KL3-T	比較 V2406C-KL5-T	比較 V2406C-KL7-T
CPU	Intel® Celeron® 3965U	Intel® Core™ i3-7100U	Intel® Core™ i5-7300U	Intel® Core™ i7-7600U
Memory (built-in)	8 GB	8 GB	8 GB	8 GB
Optional OS Storage (mSATA)	1	1	1	1
Optional SSD/HDD (Hot Swap)	2	2	2	2
USB Ports	4 x USB 3.0 (type A)	4 x USB 3.0 (type A)	4 x USB 3.0 (type A)	4 x USB 3.0 (type A)
Power Input	24 to 110 VDC (M12 A-coded)	24 to 110 VDC (M12 A-coded)	24 to 110 VDC (M12 A-coded)	24 to 110 VDC (M12 A-coded)
Operating Temp.	-40 to 70°C	-40 to 70°C	-40 to 70°C	-40 to 70°C
Conformal Coating	–	–	–	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 V2406C-KL1-CT-T	比較 V2406C-KL7-CT-T
CPU	Intel® Celeron® 3965U	Intel® Core™ i7-7600U
Memory (built-in)	8 GB	8 GB
Optional OS Storage (mSATA)	1	1
Optional SSD/HDD (Hot Swap)	2	2
USB Ports	4 x USB 3.0 (type A)	4 x USB 3.0 (type A)
Power Input	24 to 110 VDC (M12 A-coded)	24 to 110 VDC (M12 A-coded)
Operating Temp.	-40 to 70°C	-40 to 70°C
Conformal Coating	✓	✓
