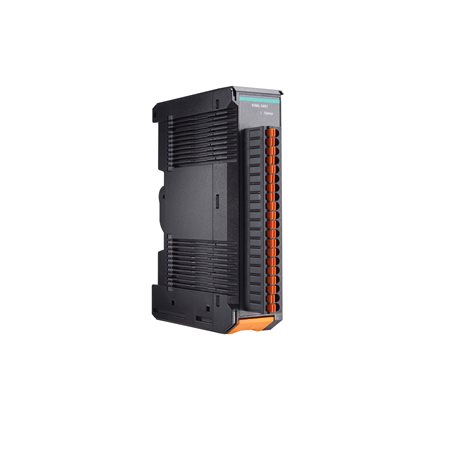

45ML-5401-T
ioThinx 4500シリーズ(45ML)モジュール

Module for the ioThinx 4530 Series, 4 serial ports (RS-232/422/485 3-in-1), -40 to 75°C operating temperature

Input/Output Interface
  • Isolation

    • 3k VDC or 2k Vrms
Serial Interface
  • Connector

    • Spring-type Euroblock terminal
  • No. of Ports

    • 4
  • Serial Standards

    • RS-232, RS-422, RS-485-2w
  • Baudrate

    • 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
  • Data Bits

    • 7, 8
  • Stop Bits

    • 1, 2
  • Parity

    • Even, None, Odd
  • Flow Control

    • RTS/CTS (RS-232 only), XON/XOFF
  • Pull High/Low Resistor for RS-485

    • 10 kilo-ohm
  • RS-485 Data Direction Control

    • ADDC® (automatic data direction control)
Serial Signals
  • RS-232

    • TxD, RxD, RTS, CTS, GND
  • RS-422

    • Tx+, Tx-, Rx+, Rx-, GND
  • RS-485-2w

    • Data+, Data-, GND
Power Consumption
  • System Power

    • 74.1 mA @ 12 VDC
      37.05 mA @ 24 VDC
  • Field Power

    • 140.4 mA @ 12 VDC
      59.8 mA @ 24 VDC
Physical Characteristics
  • Housing

    • Plastic
  • Dimensions

    • 26.4 x 99 x 65.5 mm (1.04 x 3.9 x 2.58 in)
  • Weight

    • 115 g (0.254 lb)
  • Installation

    • DIN-rail mounting
  • Wiring

    • Serial cable, 18 to 24 AWG
  • Strip Length

    • Serial cable, 9 to 10 mm
Environmental Limits
  • Operating Temperature

    • Standard Models: -20 to 60°C (-4 to 140°F)
      Wide Temp. Models: -40 to 75°C (-40 to 167°F)
  • Storage Temperature (package included)

    • -40 to 85°C (-40 to 185°F)
  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
  • Altitude

    • Up to 2000 m Please contact Moxa if you require products guaranteed to function properly at higher altitudes.
Standards and Certifications
  • EMC

    • EN 55032/35
  • EMI

    • CISPR 32, FCC Part 15B Class A
  • EMS

    • IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
      IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
      IEC 61000-4-6 CS: 3 V
      IEC 61000-4-8 PFMF
  • Shock

    • IEC 60068-2-27
  • Vibration

    • IEC 60068-2-6
Declaration
  • Green Product

    • RoHS, CRoHS, WEEE
MTBF
  • Time

    • 916,671 hrs
  • Standards

    • Telcordia SR332
Warranty
