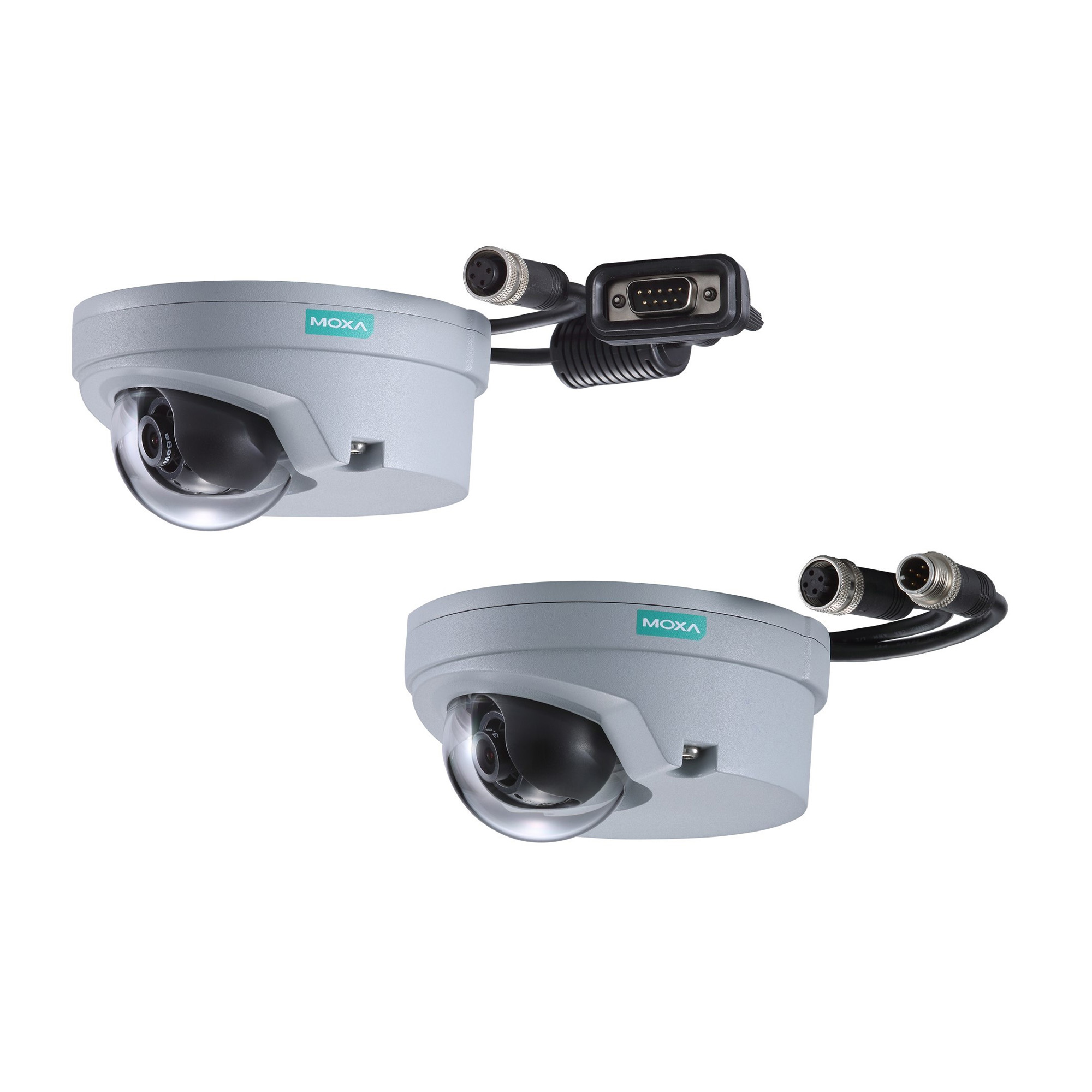

VPort 06-2シリーズ

EN 50155、1080Pビデオ映像、コンパクトIPカメラ

moxa-vport-06-2-series-image-1-(1).jpg | Moxa

moxa-vport-06-2-series-image-2-(1).jpg | Moxa

moxa-vport-06-2-series-image-3-(1).jpg | Moxa

moxa-vport-06-2-series-image-4-(1).jpg | Moxa

moxa-vport-06-2-series-image-5-(1).jpg | Moxa

機能と特長

1/3”プログレッシブスキャンカメラ、最大解像度1920 x 1080、最高30 fps
DNRおよびWDRを使用した高品質なビデオ画像
最大4 つの独立したH.264 またはMJPEG ビデオストリームに対応
DynaStream™により最適化されたネットワーク効率を実現
CBR Pro™により制限された帯域幅でも高品質の画像を伝送
ローカルストレージ用のSDXC（最大2 TBのSDカード）に対応
1系統の内蔵オーディオ入力またはマイク
ONVIF対応により標準化と相互運用性を実現

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

VPort 06-2カメラは、モバイルビデオ監視アプリケーション向けに設計されたコンパクトな1080P（1920 x 1080）、H.264/MJPEG対応のドーム型IPカメラです。これらのカメラはEN 50155の必須検査事項であるEN 62262 IK8に準拠しています。本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらを参照してください：www.moxa.com/doc/specs/EN_50155_Compliance.pdf また、-25～55°Cまたは-40～70°Cの動作温度範囲をサポートしています。堅牢なM12イーサネットポート、最大2 TB SDカード用のSDXCスロット、ONVIF Profile S規格、内蔵オーディオ入力またはマイク、PoEまたは24VDC電源入力、IP66保護等級、およびレンズ交換の選択肢を備えた、VPort 06-2カメラはさまざまな過酷な環境下で高い信頼性を実現するため、多種多様なモバイルビデオ監視アプリケーションに適しています。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

microSD Slot

SDXC

Digital Input Channels

1
Digital Inputs

+13 to +30 V for state 1
-30 to +1 V for state 0
Max. input current: 8 mA
Connector

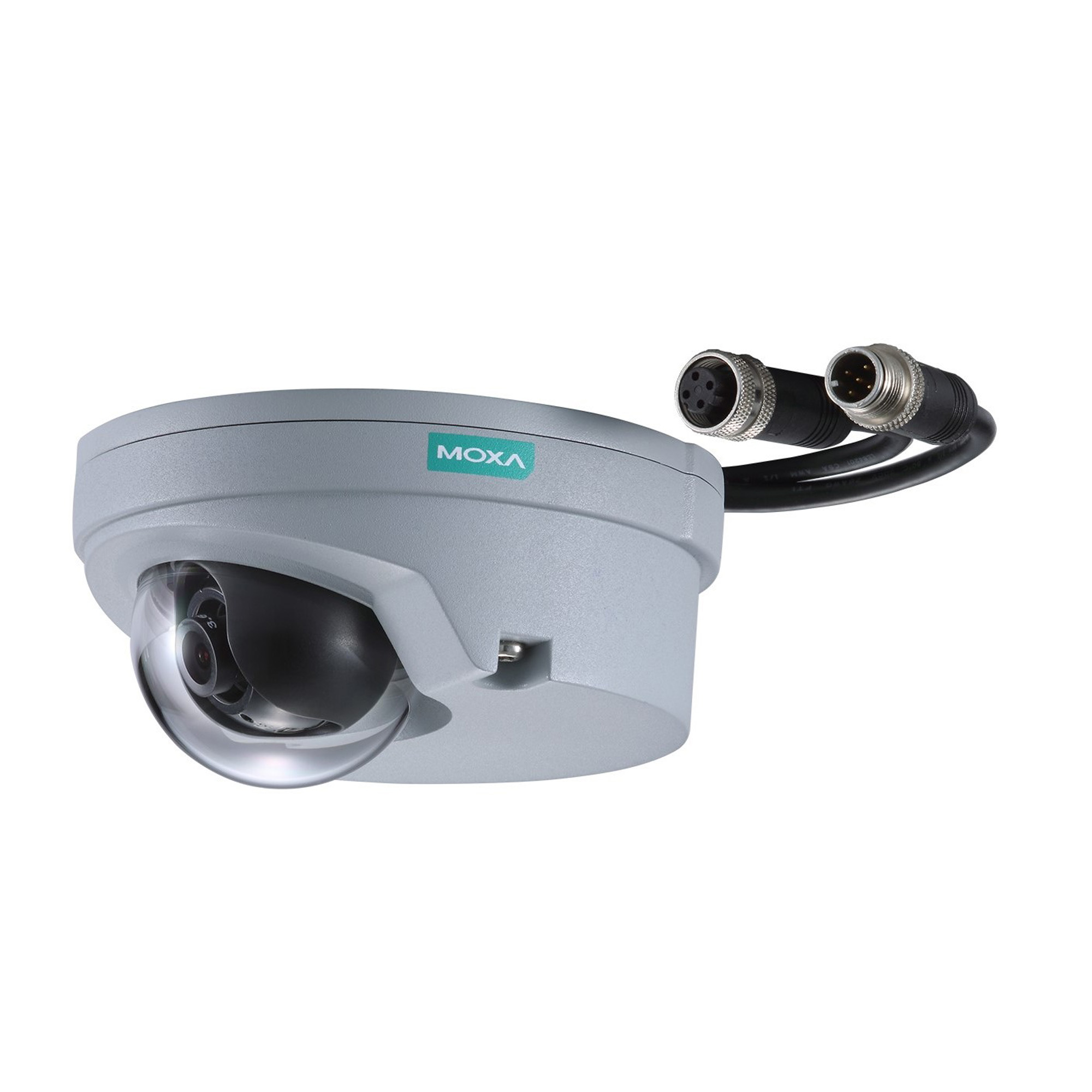

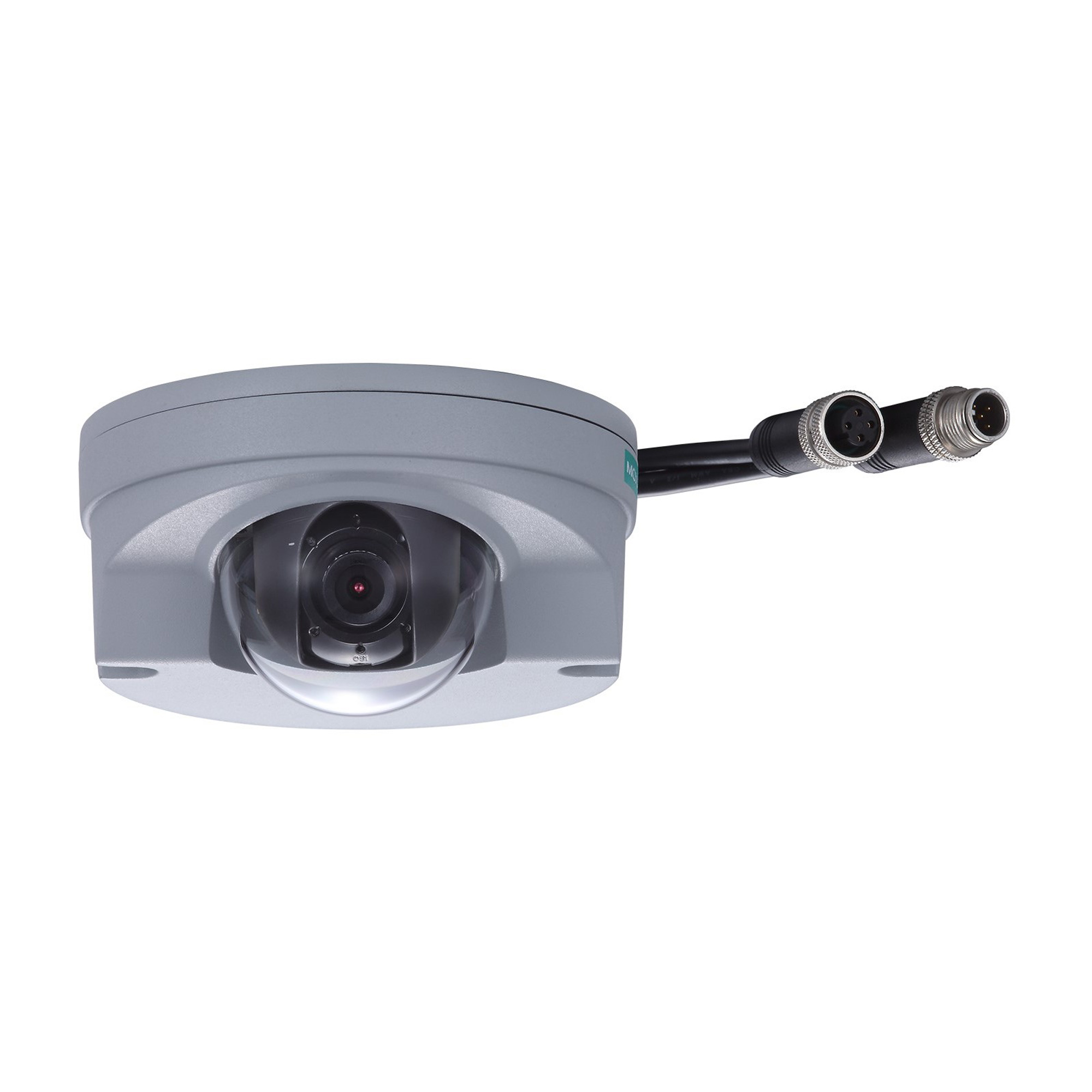

VPort P06-2 Series: 5-pin male M12 connector with 20 cm cable

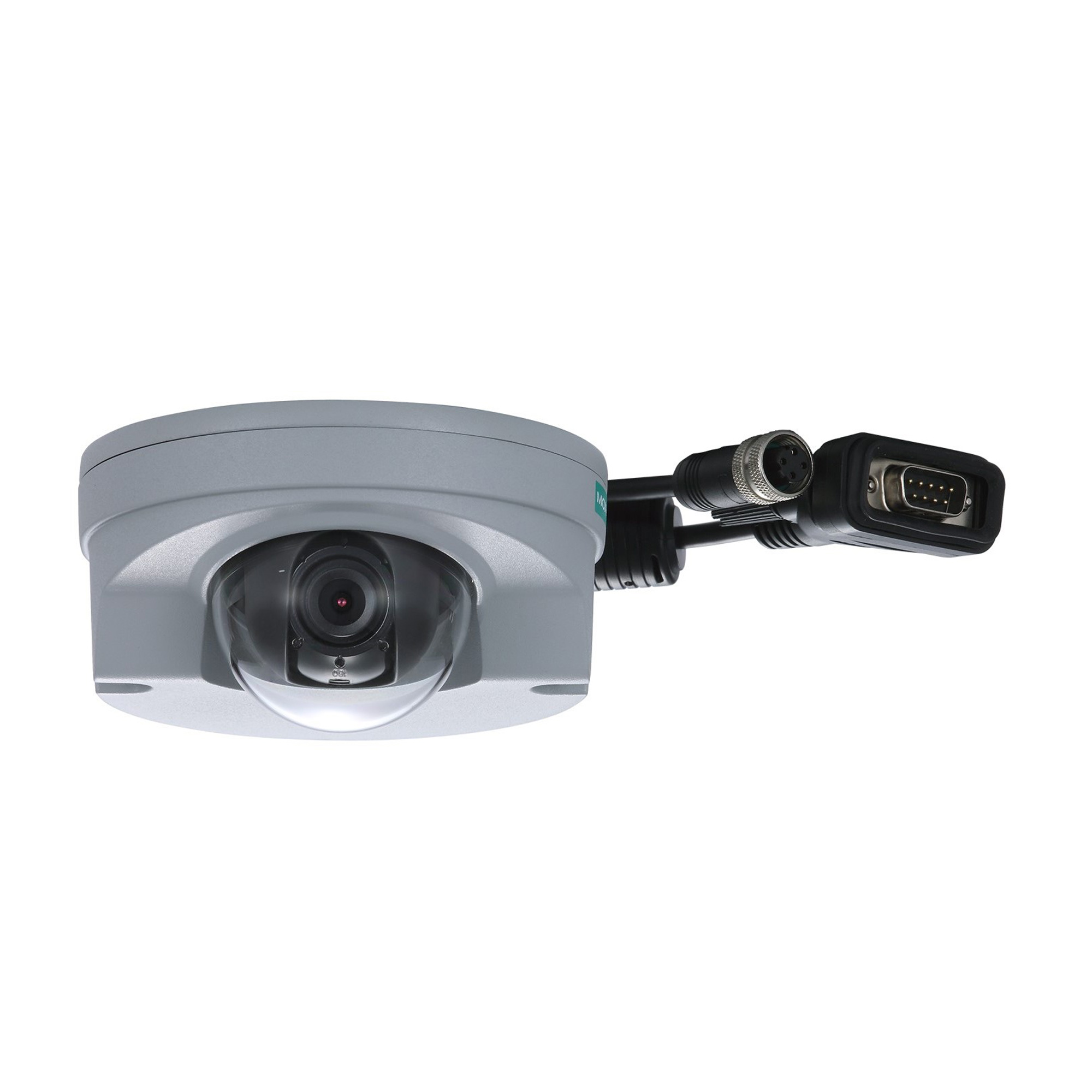

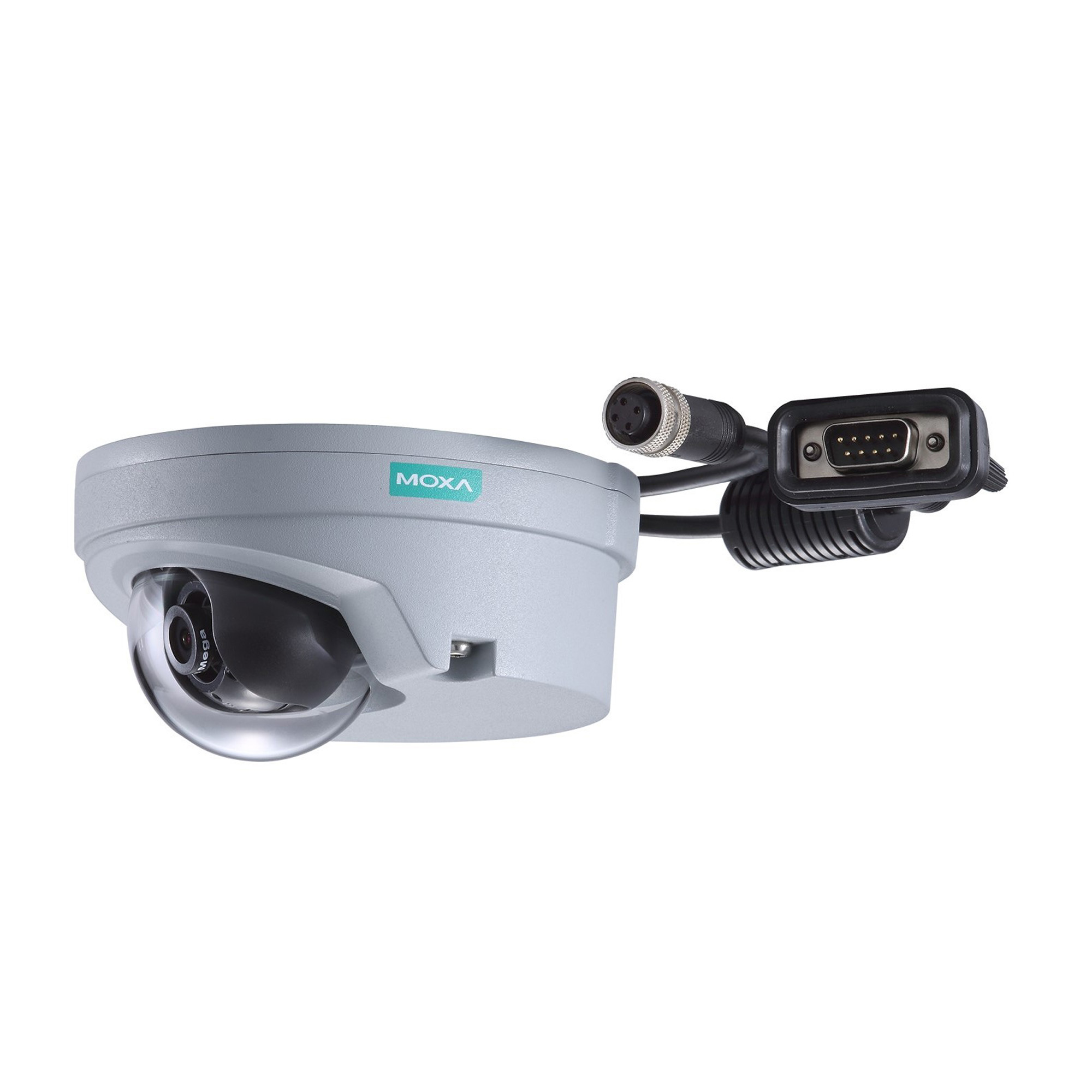

VPort 06-2 Series: DB9 male

PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

VPort P06-2 Series: 1
10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

VPort 06-2 Series: 1

Protocols

TCP/IP, IPv4/IPv6, UDP, HTTP, RTP/RTSP, ARP, UPnP, FTP, TFTP, SMTP, NTP Client, DNS, DDNS, QoS, IGMP v3, ICMP, SNMPv1/v2c/v3, DHCP Opt66/67, HTTPS, SIP

Password

User-level password protection
Filter

IP address
Encryption

HTTPS

No. of Power Inputs

1
Source of Input Power

VPort P06-2 Series: PoE (IEEE 802.3af)
Input Voltage

VPort 06-2 Series: 12/24 VDC
Input Current

VPort 06-2 Series: 0.86 A @ 12 VDC; 0.38 A @ 24 VDC
VPort P06-2 Series: 0.17 A @ 48 VDC
Power Connector

VPort 06-2 Series: DB9 connector

Sensor

1/3-in 1080P progressive scan CMOS
Lens

VPort 06/P06-2x25M Series: f=2.5 mm, F1.6, Diagonal 120°, Horizontal 101°, Vertical 57°
VPort 06/P06-2x36M Series: f=3.6 mm, F1.6, Diagonal 99°, Horizontal 70°, Vertical 39°
VPort 06/P06-2x42M Series: f=4.2 mm, F1.6, Diagonal 82°, Horizontal 62°, Vertical 34°
VPort 06/P06-2x60M Series: f=6.0 mm, F1.8, Diagonal 62°, Horizontal 43°, Vertical 24°
VPort 06/P06-2x80M Series: f=8.0 mm, F1.6, Diagonal 42°, Horizontal 33°, Vertical 17°
Minimum Illumination

Color: 0.2 lux, at F1.2 (Gain High, 50 IRE, 1/30 sec)
Synchronization

Internal
White Balance

ATW/AWB
Electronic Shutter

Auto, Fixed (1/30 to 1/25000 sec)
S/N Ratio

Maximum 50 dB (AGC off; DNR on)
DNR (digital noise reduction)

Built-in 2D/3D DNR
WDR (wide dynamic range)

100 dB
AGC (auto gain control)

2X, 4X, 8X, 16X
Flickerless Control

Automatic, 50 Hz, 60 Hz modes
Image Rotation

Flip, Mirror, 90°, 180°, 270° rotation
Image Setting

Manual tuning with saturation, sharpness, and contrast
Camera Angle

Pan: ±15°, Tilt: 0° to 90° (controlled manually)
Note: Tilt of 2.5 mm lens model is 30° to 60°

Video Compression

H.264 (ISO/IEC 14496-10) or MJPEG
Video Output

via Ethernet
Video Streams

4 independent H.264 or MJPEG video streams
Video Resolution and FPS (frames per second)

Video Resolution and FPS (frames per second)

	NTSC		PAL
	Size	Max. FPS	Size	Max. FPS
QCIF	176 x 112	30	176 x 144	25
CIF	352 x 240	30	352 x 288	25
VGA	640 x 480	30	640 x 480	25
4CIF	704 x 480	30	704 x 576	25
Full D1	720 x 480	30	720 x 576	25
SVGA	800 x 600	30	800 x 600	25
HD	1280 x 720	30	1280 x 720	25
WXGA	1280 x 800	30	1280 x 800	25
Full HD	1920 x 1080	30	1920 x 1080	25

Video Viewing

DynaStream™ support for changing the video frame rate automatically
CBR Pro™ for good image quality in limited bandwidth transmissions
3 privacy mask areas provided
Adjustable image size and quality
Timestamp and text overlay
OSD (On Screen Display) position adjustable
Maximum of 5 simultaneous unicast connections, 50 multicast clients

Audio Format

Mono, PCM (G.711)
AAC
Audio Inputs

VPort 06/P06-2MxxM Series: 1 x built-in microphone
VPort 06-2LxxM Series: 1 x line-in, with DB9 connector
VPort P06-2LxxM Series: 1 x line-in, with M12 connector

Video Standards

ONVIF Profile S

Intelligent Video

Camera tampering detection
Video Motion Detection

3 independently configurable areas
Shock Detection

Built-in G sensor
Scheduling

Daily repeat timing schedule
Imaging

JPEG snapshots for pre/trigger/post alarm images
Custom Alarms

HTTP event servers for setting customized alarm actions
Email/FTP Messaging

Automatic transfer of stored images via email or FTP as event-triggered actions
Pre-Alarm Buffer

50 MB video buffer for JPEG snapshot images
Video Recording

Event recordings stored on the SD card

Memory Size

2 GB
Operating System

Windows 7 or above
Browser

Internet Explorer 9.x or above
Multimedia

DirectX 9.0C or above

Housing

IP66 rain and dust protection
Metal housing, PC dome cover
IK8 vandal resistant protection
Dimensions

110 x 115.5 x 61.8 mm (4.33 x 4.53 x 2.43 in)
Weight

620 g (1.37 lb)
Installation

Panel mounting
Protection

-CT models: PCB conformal coating

Operating Temperature

Standard Models: -25 to 55°C (-13 to 131°F)
Wide Temp.Models: -40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Ingress Protection

IEC 60529, IP66
Vandal Resistance

EN 62262, IK8
Altitude

2000 m
Note: Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Freefall

IEC 60068-2-31
Railway Fire Protection

EN 45545-2
Safety

UL 60950-1
Shock

IEC 60068-2-27, IEC 61373, EN 50155
Vibration

IEC 60068-2-64, IEC 61373, EN 50155
Railway

EN 50155 (complies with a portion of EN 50155 specifications), GB/T 24338.4-2009

Time

VPort 06-2LXXM Series: 1,063,089 hrs
VPort 06-2MXXM Series: 1,039,008 hrs
VPort P06-2LXXM Series: 1,075,216 hrs
VPort P06-2MXXM Series: 1,050,590 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty
