MGate 4101-MB-PBSシリーズ

1ポートModbus RTU/ASCII - PROFIBUSスレーブゲートウェイ

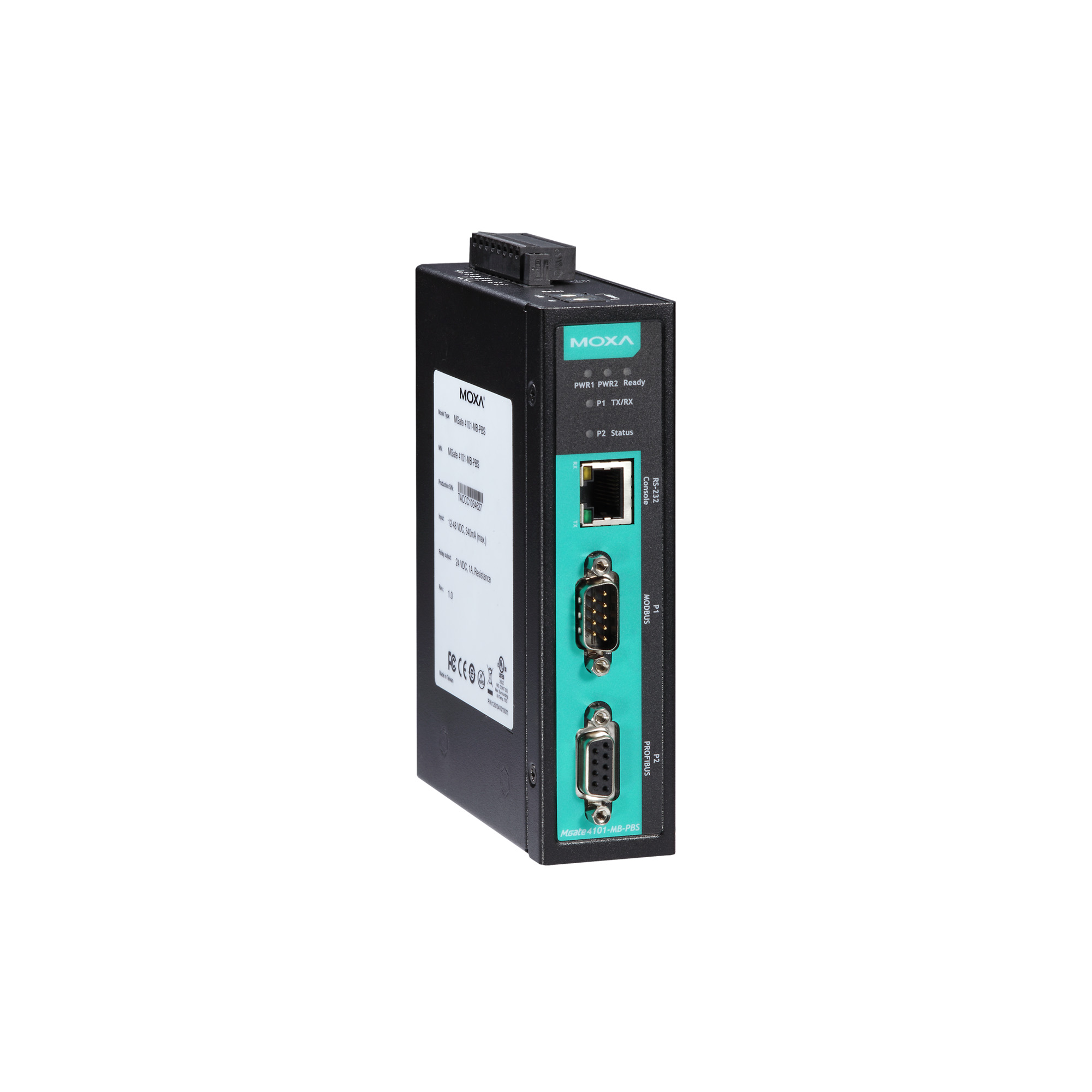

moxa-mgate-4101-mb-pbs-series-image-1-(1).jpg | Moxa

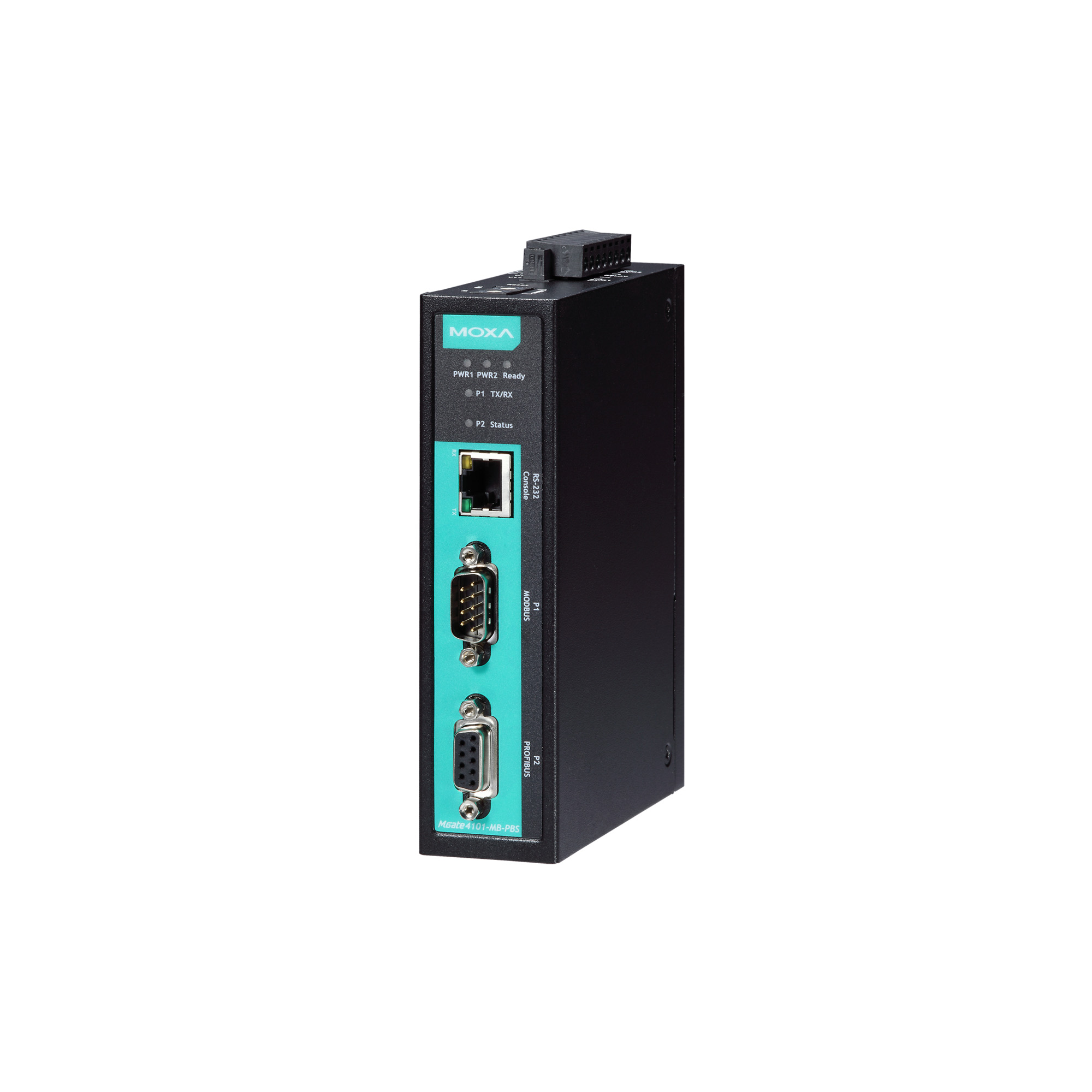

moxa-mgate-4101-mb-pbs-series-image-2-(1).jpg | Moxa

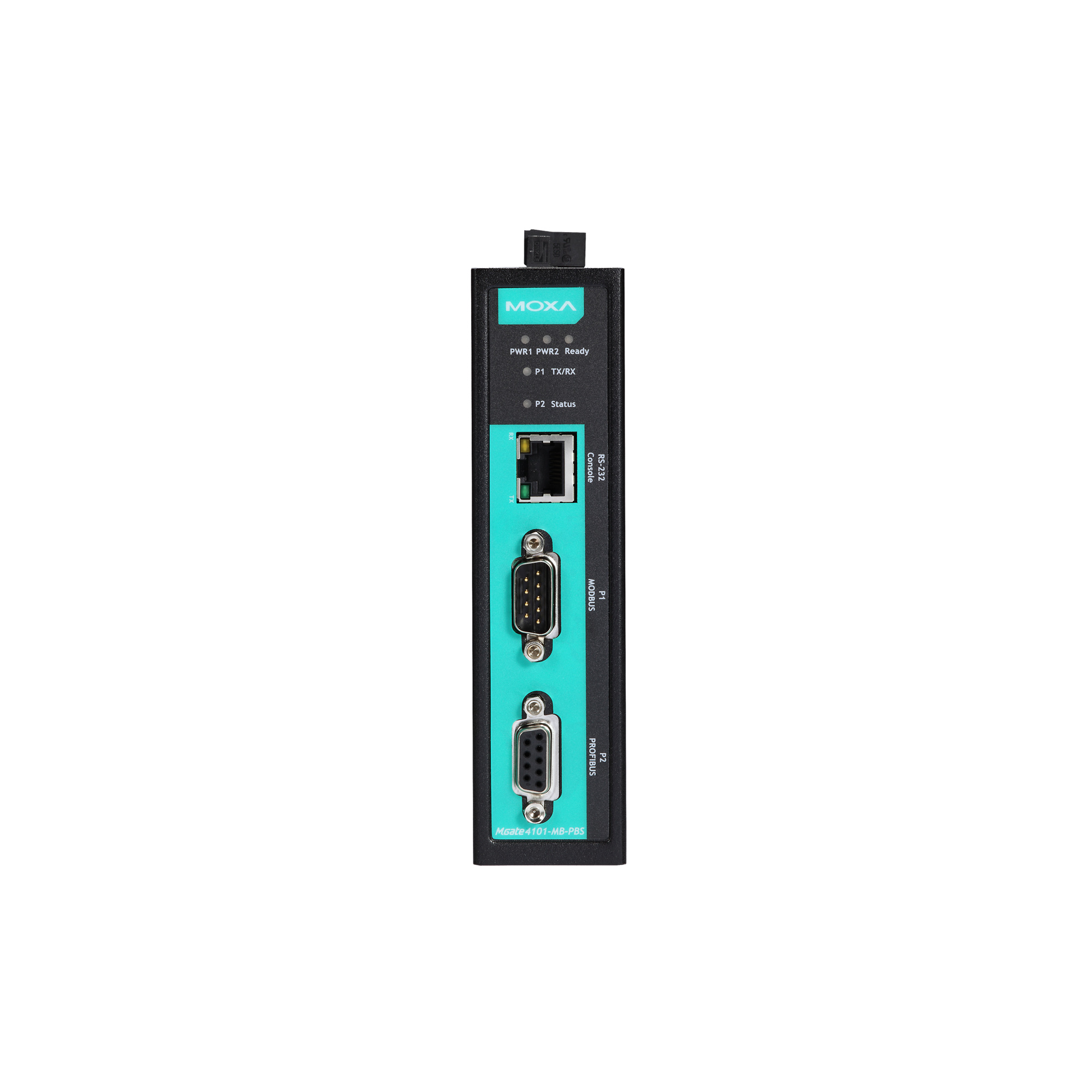

moxa-mgate-4101-mb-pbs-series-image-3-(1).jpg | Moxa

機能と特長

ModbusとPROFIBUSの間のプロトコル変換
PROFIBUS DP V0スレーブをサポート
Modbus RTU/ASCIIマスターとスレーブをサポート
自動設定を数分で行うための革新的なQuickLink機能のあるWindowsユーティリティ
メンテナンスを簡素化するためのステータス監視と障害保護
簡単なトラブルシューティングのための組み込みのトラフィック監視/診断情報
冗長デュアルDC電源入力および1つのリレー出力をサポート
-40～75°Cの幅広い動作温度モデルを使用可能
2 kV絶縁保護付きシリアルポート（「-I」モデル用）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MGate 4101-MB-PBSゲートウェイは、PROFIBUS PLC（Siemens S7-400やS7-300 PLCなど）とModbusデバイスの間の通信ポータルを提供します。QuickLink機能を利用すると、I/Oマッピングをわずか数分で行うことができます。全てのモデルは頑丈な金属製のケースで保護され、DINレールに取り付け可能で、オプションの内蔵光学絶縁機能を提供します。

QuickLinkとWindowsユーティリティによるセットアップとトラフィックの監視の簡易化

QuickLinkのWindowsユーティリティは、シリアルコンソールポートを使用して、MGate 4101-MB-PBSへ接続し、設定と操作を最大限簡単にします。QuickLinkを利用すると、ModbusリクエストをAutoLearning機能でパッシブに検出することにより、設定をわずか数分で行えます。これは、AutoMapping機能により、エラーのないI/Oマッピングを実行します。QuickLinkは、完了に何日もかかることがよくあった従来のI/Oマッピングと比べたとき、Modbus - PROFIBUS統合の時間を大幅に短縮化することができます。さらに、埋め込み型の監視ツールにより、Modbus通信パケットのログを維持し、トラブルシューティングの際に役立つことができます。

冗長電源入力

MGate 4101-MB-PBSには、信頼性を向上するために、デュアル電源入力が用意されています。この電源入力を利用すると、2つのライブDC電源への同時接続が可能になり、1つの電源が障害を起こしても、操作を継続することができます。高レベルの信頼性により、これらの高度なModbus - PROFIBUSゲートウェイは要件の高い産業用アプリケーションにとって最適なソリューションとなっています。

リレー出力による警告

リレー出力は電源入力のステータスに対して提供されます。リレー出力は、メンテナンスエンジニアが、トラブルシューティングやメンテナンスの際に利用する追加のツールとなっています。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Console Port

RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
No. of Ports

1
Connector

DB9 male
Serial Standards

RS-232/422/485
Baudrate

50 bps to 921.6 kbps
Data Bits

7, 8
Parity

None, Even, Odd, Space, Mark
Stop Bits

1, 2
Flow Control

DTR/DSR, RTS/CTS
RS-485 Data Direction Control

ADDC® (automatic data direction control)
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485

120 ohms
Isolation

2 kV (I models)

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Configuration Options

MGate Manager
Industrial Protocols

Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave

Mode

Master, Slave
Functions Supported

1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands

100
Input Data Size

7744 bytes
Output Data Size

7744 bytes

Industrial Protocols

PROFIBUS DP
No. of Ports

1
Connector

DB9 female
Baudrate

9600 bps to 12 Mbps
Isolation

2 kV (built-in)
Signals

PROFIBUS D+, PROFIBUS D-, RTS, Signal Common, 5V

Rotary Switch

PROFIBUS addresses 0-99 (addresses 100-125 supported through software configuration)
Mode

DP-V0 Slave
Max. No. of Master Connections

1
Max. No. of PROFIBUS I/O Modules

24 per page
Max. No. of PROFIBUS Pages

32
Input Data Size

7744 bytes
Output Data Size

7744 bytes

Input Voltage

12 to 48 VDC
Input Current

275 mA @ 12 VDC
Power Connector

Screw-fastened Euroblock terminal

Contact Current Rating

Resistive load: 1 A @ 24 VDC

Housing

Metal
Dimensions

36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)
Weight

500 g (1.10 lb)
IP Rating

IP30
Note: It is recommended to attach the M3x3mm Nylok screws at the rear side

Operating Temperature

MGate 4101I-MB-PBS: 0 to 60°C (32 to 140°F)
MGate 4101I-MB-PBS-T: -40 to 75°C (-40 to 167°F)
MGate 4101-MB-PBS: 0 to 60°C (32 to 140°F)
MGate 4101-MB-PBS-T: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 60950-1, UL 60950-1, EN 62368-1, UL 62368-1
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
Hazardous Locations

ATEX, Class I Division 2, IECEx
Freefall

IEC 60068-2-32
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6, IEC 60068-2-64

Time

MGate 4101-MB-PBS Series: 1,537,948 hrs
MGate 4101I-MB-PBS Series: 1,315,666 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Device Search Utility (installer) 236.2 MB	ユーティリティ	46BFBEF375C5A5A231CDFBFEBCC30E1847BDAB75BDBD882E681528558AB696F43ED8B14BA7BF199EEF60625FDECF4C21A63FD20E0D0D735246EBC27B10C2399D SHA-512	v3.1	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022 Windows Server 2025	2025年11月17日 2025年11月17日リリースノート
Device Search Utility (portable) 128.6 MB	ユーティリティ	728BA6AE2F8A19FEE90E5E89B67E72BBEC0CF70A6343D897B839B2A5BB897B19B7ECD9FDBCFEB412207F0536AC82E4B7923F25E86B5C1EC8F6592F1BC494BD3D SHA-512	v3.1	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022 Windows Server 2025	2025年11月17日 2025年11月17日リリースノート
MGate Manager Utility 5.4 MB	ユーティリティ	D84E85C9E9E6F9D782651B085A9031ABF570641B83C94E0AA369D724C998C71B7F5FA2CCDE4491A8B985B85B1E5569F18A0DA5B7E3DF90CA9455B5A70FF3869F SHA-512	v1.19	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2023年12月12日 2023年12月12日リリースノート
Firmware for MGate 4101-MB-PBS Series 186.1 KB	ファームウェア	F50FEF3C49D2E2036EB722E17DFB8F10B7F1D8943E342BDF992C171F15B9A9C2F710D7435B37412F3E443DF6372C47A573FCECDE71E3BF967D0C53DEDA944B48 SHA-512	v2.1		2023年12月12日 2023年12月12日リリースノート
MGate Manager Utility 5.4 MB	ユーティリティ	891C78866978BC3FEDBCB0F8AA176E749F6DAC23EE7BC35AF25C8E9AF17F937D8B5DF47599FF46F4A064F017FD177C5D370DABD6B24C90D4E04475F6BD6B04B1 SHA-512	v1.18	Windows Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2023年9月25日 2023年9月25日リリースノート
Software Package for MGate 4101-MB-PBS Series (PROFIBUS GSD file) 5.0 KB	ソフトウェアパッケージ	831FE3CFB557318082FD7D7005AF573084B392B9C61AF10BA04BD37A4916C12D8B996B6D28BD8821F9A54231416555B4649A57A16C4E4ACD96A15F5F95EC1126 SHA-512	v1.1		2020年4月22日 2020年4月22日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Device Search Utility v3.x User Manual 2.8 MB	マニュアル	英語	v1.1	2025年11月17日 2025年11月17日
FOSS Statement for MGate Manager 214.8 KB	宣言書	英語	v1.0	2025年3月21日 2025年3月21日
QIG for MGate 4101-MB-PBS Series 991.5 KB	QIG (クイックインストールガイド)	英語	v6.2	2024年12月10日 2024年12月10日
Moxa CLI Configuration Tool User Manual 1.0 MB	マニュアル	英語	v2.4	2024年11月18日 2024年11月18日
Declaration of Conformity for MGate 4101-MB-PBS Series 297.3 KB	宣言書	英語	v1.0	2024年6月4日 2024年6月4日
MGate 4101-MB-PBS シリーズデータシート 3.3 MB	データシート	日本語	v1.1	2024年4月23日 2024年4月23日
Manual for MGate 4101-MB-PBS Series 4.8 MB	マニュアル	英語	v6.3	2023年12月5日 2023年12月5日
Tech Note: How to use the MGate 4101-MB-PBS Series Paging Function 569.4 KB	テクニカルノート	英語	v1.0	2023年10月13日 2023年10月13日
Tech Note: How to Program Siemens Step 7 to Get MGate 4101-MB-PBS' Diagnostic Information 2.8 MB	テクニカルノート	英語	v1.0	2017年7月19日 2017年7月19日
Tech Note: PROFIBUS Configuration for Siemens S7-300 1.6 MB	テクニカルノート	英語	v1.0	2015年1月6日 2015年1月6日
Tech Note: How to Configure Pro-face HMI with Siemens PLC 2.8 MB	テクニカルノート	英語	v1.0	2015年1月6日 2015年1月6日
2D CAD for MGate 4101-MB-PBS TOP 467.5 KB	2D CAD	英語		2014年10月6日 2014年10月6日
2D CAD for MGate 4101I-MB-PBS TOP 467.9 KB	2D CAD	英語		2014年10月6日 2014年10月6日

利用可能なモデル (4)

画像を表示

	比較 MGate 4101I-MB-PBS	比較 MGate 4101I-MB-PBS-T	比較 MGate 4101-MB-PBS-T	比較 MGate 4101-MB-PBS
Serial Isolation	2 kV	2 kV	–	–
Operating Temp.	0 to 60°C	-40 to 75°C	-40 to 75°C	0 to 60°C
