MGate 5109シリーズ

1ポートModbus RTU/ASCII/TCP-to-DNP3シリアル/TCP/UDPゲートウェイ

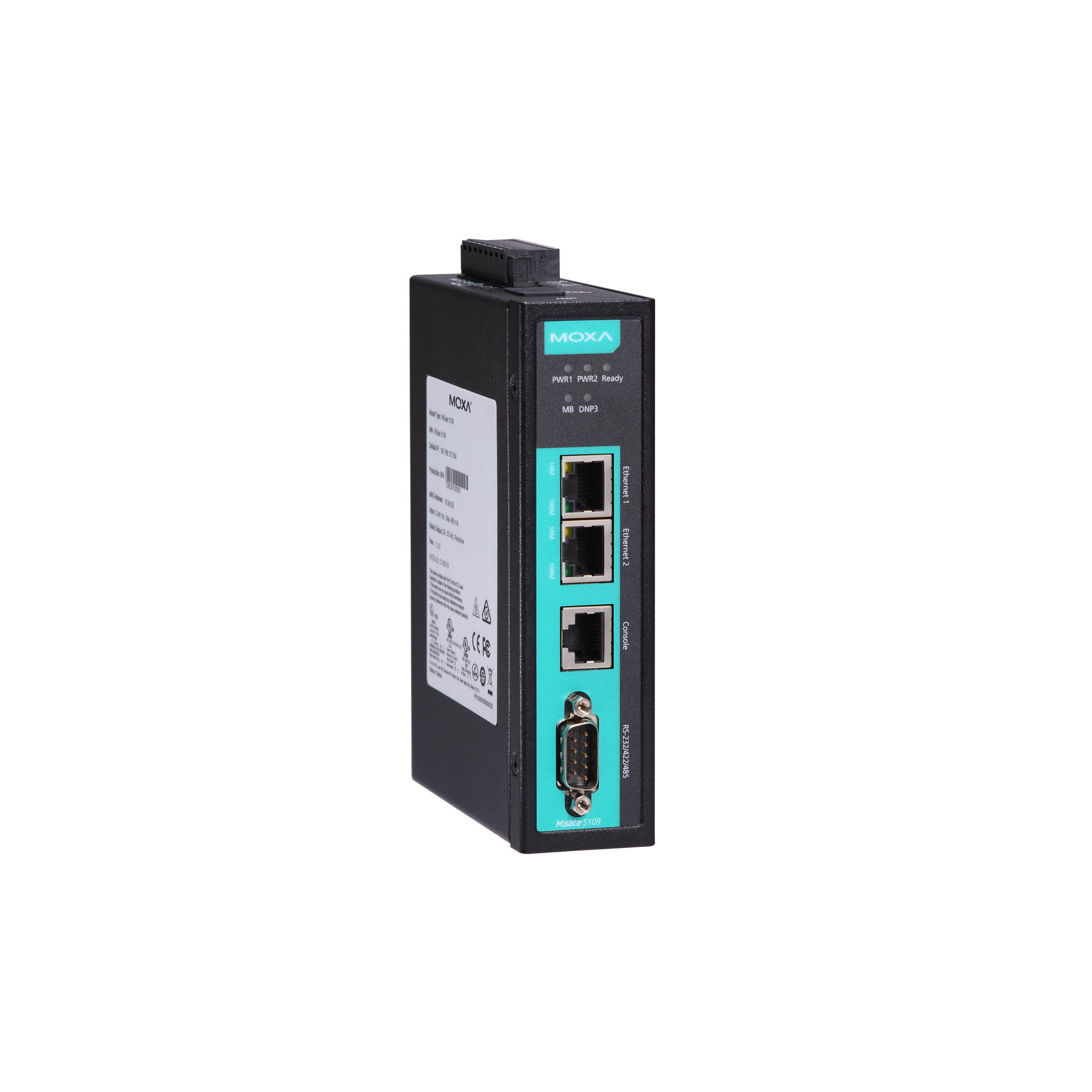

moxa-mgate-5109-series-image-1-(1).jpg | Moxa

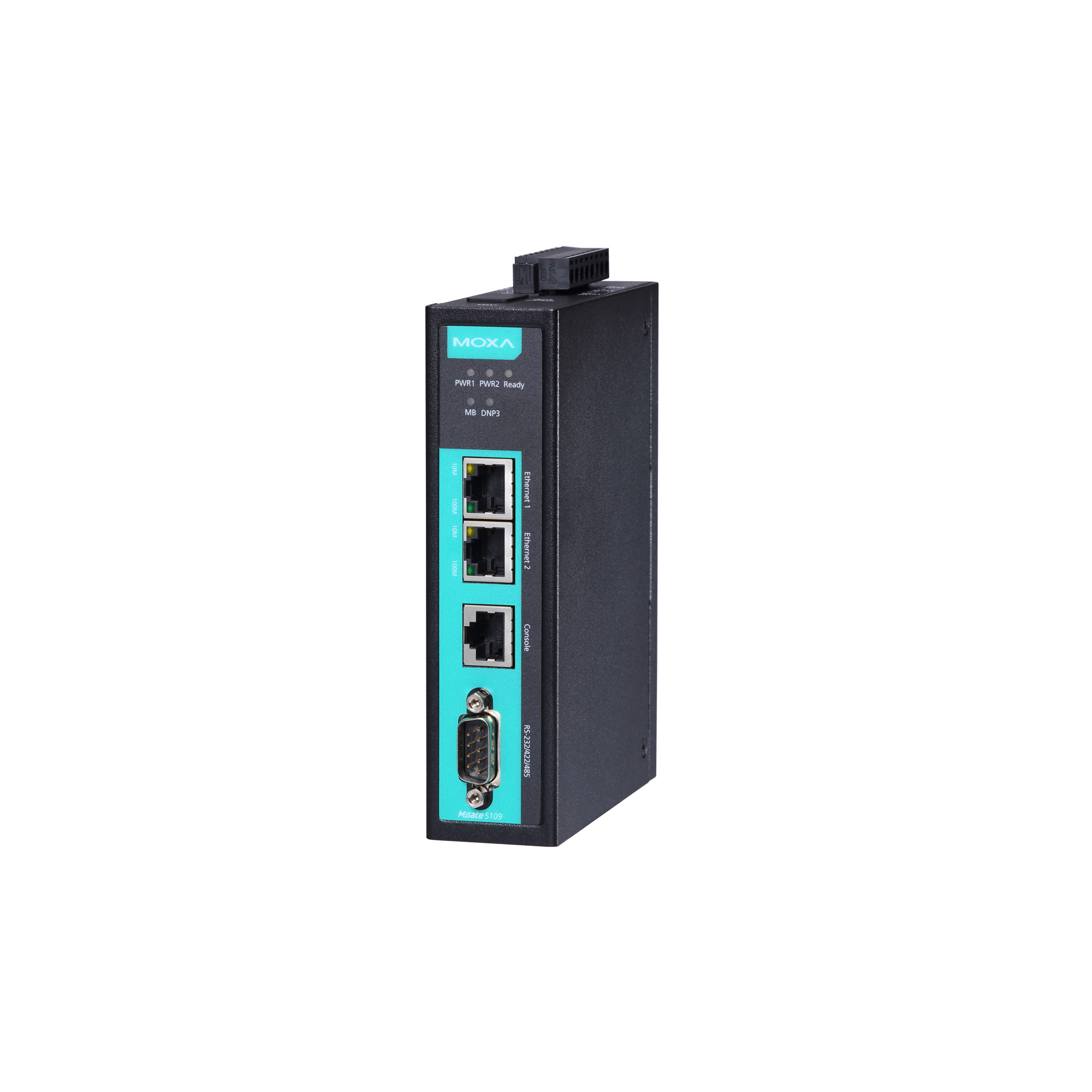

moxa-mgate-5109-series-image-2-(1).jpg | Moxa

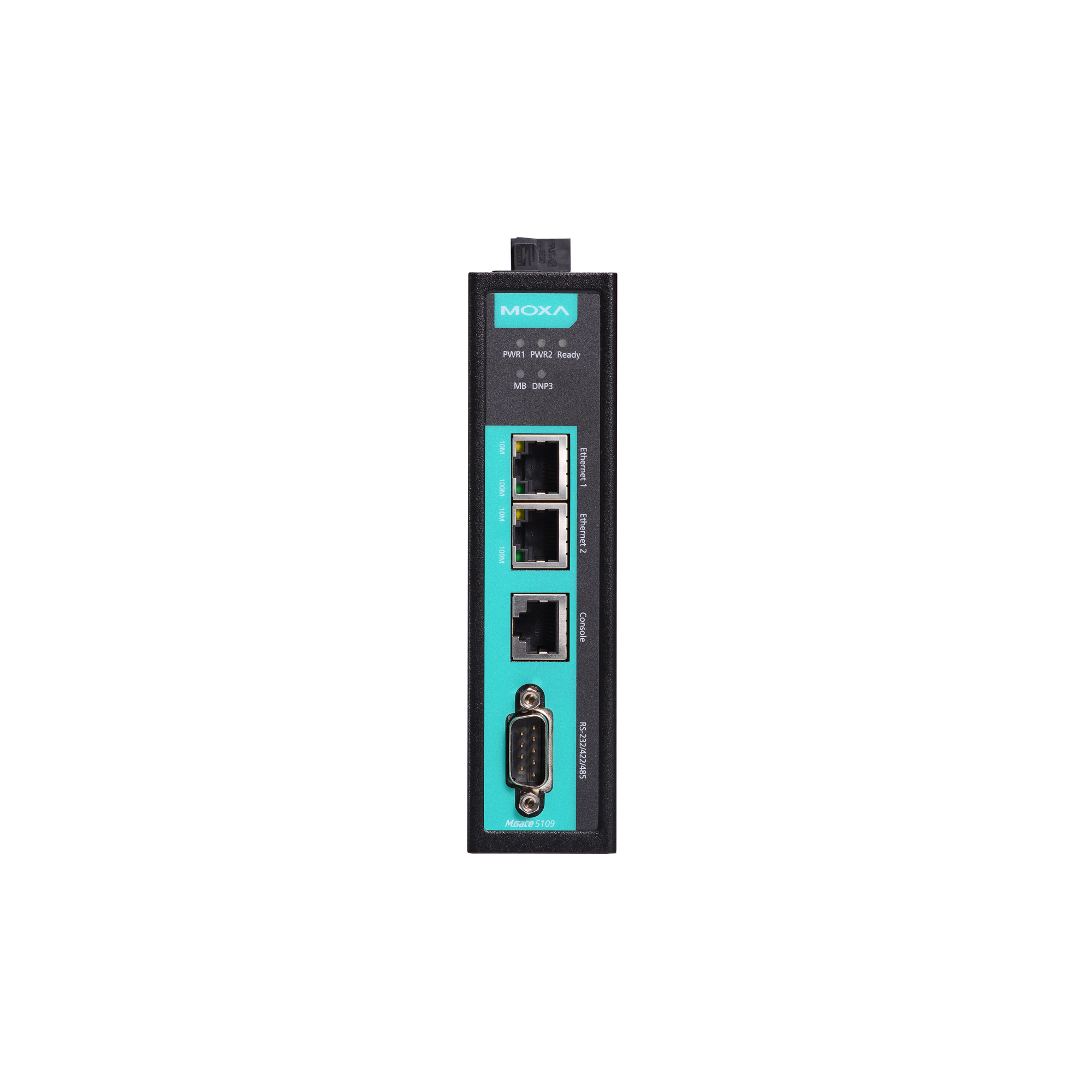

moxa-mgate-5109-series-image-3-(1).jpg | Moxa

機能と特長

  • Modbus RTU/ASCII/TCPマスター/クライアントおよびスレーブ/サーバーをサポート
  • DNP3シリアル/TCP/UDPマスターおよびアウトステーション(レベル2)をサポート
  • DNP3マスターモードは最大26600ポイントをサポート
  • DNP3による時間同期をサポート
  • Webベースのウィザードによる簡単な設定
  • イーサネットカスケードで配線が容易に
  • 簡単なトラブルシューティングのための組み込みのトラフィック監視/診断情報
  • 設定のバックアップ/複製とイベントログ用のmicroSDカード
  • メンテナンスを簡素化するためのステータスの監視とフォルトの保護
  • 冗長性デュアルDC電源入力とリレー出力
  • -40~75°Cの広い動作温度モデルを使用可能
  • 2 kV絶縁保護付きシリアルポート
  • IEC 62443に基づくセキュリティ機能

認証

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5109は、Modbus RTU/ASCII/TCPおよびDNP3シリアル/TCP/UDPプロトコル変換を行う産業イーサネットゲートウェイです。全てのモデルは頑丈な金属製のケースで保護され、DINレールに取り付け可能で、内蔵のシリアル絶縁機能を提供します。MGate 5109は、Modbus TCPからModbus RTU/ASCIIネットワークへ、あるいはDNP3 TCP/UDPからDNP3シリアルネットワークへの簡単な統合を可能にする、透過モードをサポートしています。また、MGate 5109は、ModbusとDNP3ネットワーク間のデータ交換を行うために、あるいは複数のModbusスレーブまたは複数のDNP3アウトステーション向けのデータコンセントレータとして機能するために、エージェントモードをサポートしています。電力、石油/ガス、および水道などの産業アプリケーションには、頑丈な設計が適しています。

Webコンソールによる簡単な設定

MGate 5109シリーズには、設定を容易にするための図解入りのクイックセットアップガイドが付属しています。クイックセットアップを使うと、簡単にプロトコル変換モードにアクセスすることができ、ほんの少しのステップで設定を完了することができます。MGate 5109シリーズはDNP3シリアルアウトステーションの自動検出もサポートしているため、DNP3マスターとして設定されている場合にはMGate 5109は自動的にすべてのアウトステーションオブジェクトを取得することができます。

ModbusおよびDNP3プロトコルトラフィック監視

MGate 5109ゲートウェイはModbusおよびDNP3プロトコルトラフィック監視をサポートしているため、特に設置段階でのトラブルシューティングが容易になっています。スレーブIDや登録アドレスのなどのソフトウェアパラメータの誤りにより、通信の問題が発生する可能性があります。Modbus/DNP3プロトコルトラフィック監視を使って取得したデータを確認することで、簡単に根本原因を特定することができます。

さまざまな保守機能

MGate 5109ゲートウェイはリモートメンテナンスを可能にする、WebコンソールとTelnetコンソールを提供しています。ネットワークセキュリティを強化するため、HTTPSやSSHなどの暗号化通信機能に対応しています。さらに、接続イベントとModbus保守イベントを記録するため、ファームウェアログ機能が提供されています。ユーザーはウェブコンソールを通じてリモートからログデータを確認することができます。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation

  • Configuration Options

    Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only), RTS/CTS

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Serial Console

  • Industrial Protocols

    Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, DNP3 Serial Master, DNP3 Serial Outstation

  • Mode

    Master, Slave

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    100

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Mode

    Client (Master), Server (Slave)

  • Max. No. of Client Connections

    16

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    100

  • Max. No. of Master Connections

    16

  • Max. No. of Outstation Connections

    32

  • Mode

    Master, Outstation

  • Max. No. of Master Connections

    1

  • Max. No. of Outstation Connections

    31

  • Internal Master Database (each Master)

    Binary Inputs: 8192 points
    Analog Inputs: 2048 points
    Counters: 2048 points
    Binary Outputs: 8192 points
    Analog Outputs: 2048 points

  • Internal Outstation Database

    Binary Inputs: 8192 points
    Analog Inputs: 2048 points
    Counters: 2048 points
    Binary Outputs: 8192 points
    Analog Outputs: 2048 points
    Binary Input Events: 1024
    Analog Input Events: 1024
    Counter Events: 1024

  • Mode

    Master, Outstation

  • Max. No. of Master Connections

    1

  • Max. No. of Outstation Connections

    32

  • Internal Master Database (each Master)

    Binary Inputs: 8192 points
    Analog Inputs: 2048 points
    Counters: 2048 points
    Binary Outputs: 8192 points
    Analog Outputs: 2048 points

  • Internal Outstation Database

    Binary Inputs: 8192 points
    Analog Inputs: 2048 points
    Counters: 2048 points
    Binary Outputs: 8192 points
    Analog Outputs: 2048 points
    Binary Input Events: 1024
    Analog Input Events: 1024
    Counter Events: 1024

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA @ 12 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)

  • Weight

    507 g (1.12 lb)

  • Operating Temperature

    MGate 5109: 0 to 60°C (32 to 140°F)
    MGate 5109-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    888,926 hrs

  • Standards

    Telcordia SR332
