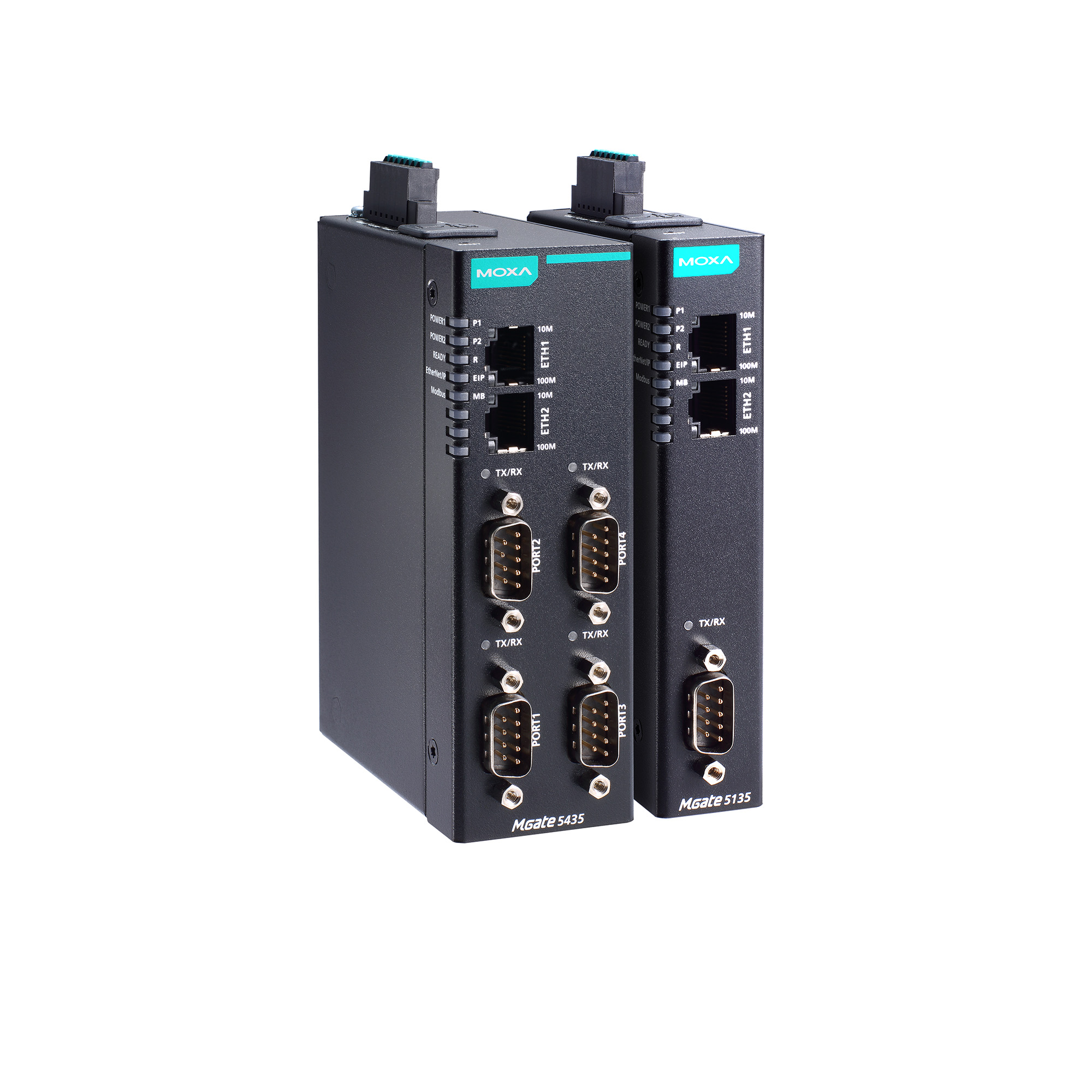

MGate 5135/5435シリーズ

1および4ポートRTU/ASCII/TCP - EtherNet/IPゲートウェイ

moxa-mgate-5135-5435-series-image-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-1-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-2-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-3-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-4-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-5-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-6-(1).jpg | Moxa

機能と特長

  • ModbusとEtherNet/IP間のプロトコル変換
  • EtherNet/IPアダプタをサポート
  • Modbus RTU/ASCII/TCPクライアント対応
  • イーサネットカスケードとデュアルサブネットによる柔軟な導入
  • 簡単なトラブルシューティングのための組み込みのトラフィック監視/診断情報
  • ウェブベースのコンソールによる簡単なデバイス設定
  • 設定バックアップ/複製用の MicroSD カード
  • デュアル冗長DC電源入力および1つのリレー出力をサポート
  • -40～75°Cの広い動作温度モデルを使用可能
  • 2 kV絶縁保護付きシリアルポート
  • IEC 62443-4-2に準拠したセキュアブート機能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5135/5435ゲートウェイは、それぞれModbus RTU/ASCII/TCPおよびEtherNet/IPネットワーク通信用の1ポートおよび4ポートの産業用イーサネットゲートウェイです。既存のModbusデバイスをEtherNet/IPネットワークに統合するには、MGate 5135/5435ゲートウェイをModbusクライアントとして使用してデータを収集し、EtherNet/IPホストとデータを交換します。 すべてのモデルは頑丈で小型の金属製の筐体で、DINレールに取り付け可能で、内蔵のシリアル絶縁機能を備えています。ファクトリーオートメーション、電力、石油/ガス、水道、およびその他のプロセスオートメーション産業などの産業アプリケーションには、頑丈な設計が適しています。



簡単な設定

また、MGate 5135/5435には、追加のユーティリティをインストールしなくても簡単に設定できるWebコンソールも用意されています。さらに、通信のHTTPS暗号化により、ネットワークのセキュリティが強化されます。ほとんどのデータ収集アプリケーションでは、Modbusコマンドを使用したデバイスの構成に時間がかかり、コストが増加する可能性があります。MGate 5135/5435ゲートウェイは、CSVファイルによるオフライン構成を提供し、Modbus設定を迅速に完了するのに役立ちます。MGateゲートウェイは、RS-485 2線式のソフトウェア設定可能なプルハイ/ローおよび終端抵抗設定も提供し、シャーシを開く必要がなくなるため、労力が軽減されます。



トラブルシューティングが簡単

MGate 5135/5435ゲートウェイは、LEDインジケータ、プロトコル診断、トラフィックモニター、タグビューなど、トラブルシューティングの時間とコストを削減するためのさまざまなメンテナンス機能を提供します。これらのツールは、特にインストール段階で、データを取得して確認し、問題の根本原因を簡単に特定するのに役立ちます。MGateゲートウェイは、ステータス監視機能とフォルト保護機能もサポートしています。ステータス監視機能は、Modbusデバイスの接続が切断されている場合や応答しない場合にその旨をPLC/DCS/SCADAシステムに通知します。この場合、プロセスPLC/DCSは各エンドデバイスのステータスを取得し、アラームを出してオペレータに通知します。障害保護機能は、ホストが切断されたときにユーザーが事前に定義したアクションを実行し、エンドデバイスが長時間オフラインになるのを防ぎます。



外観

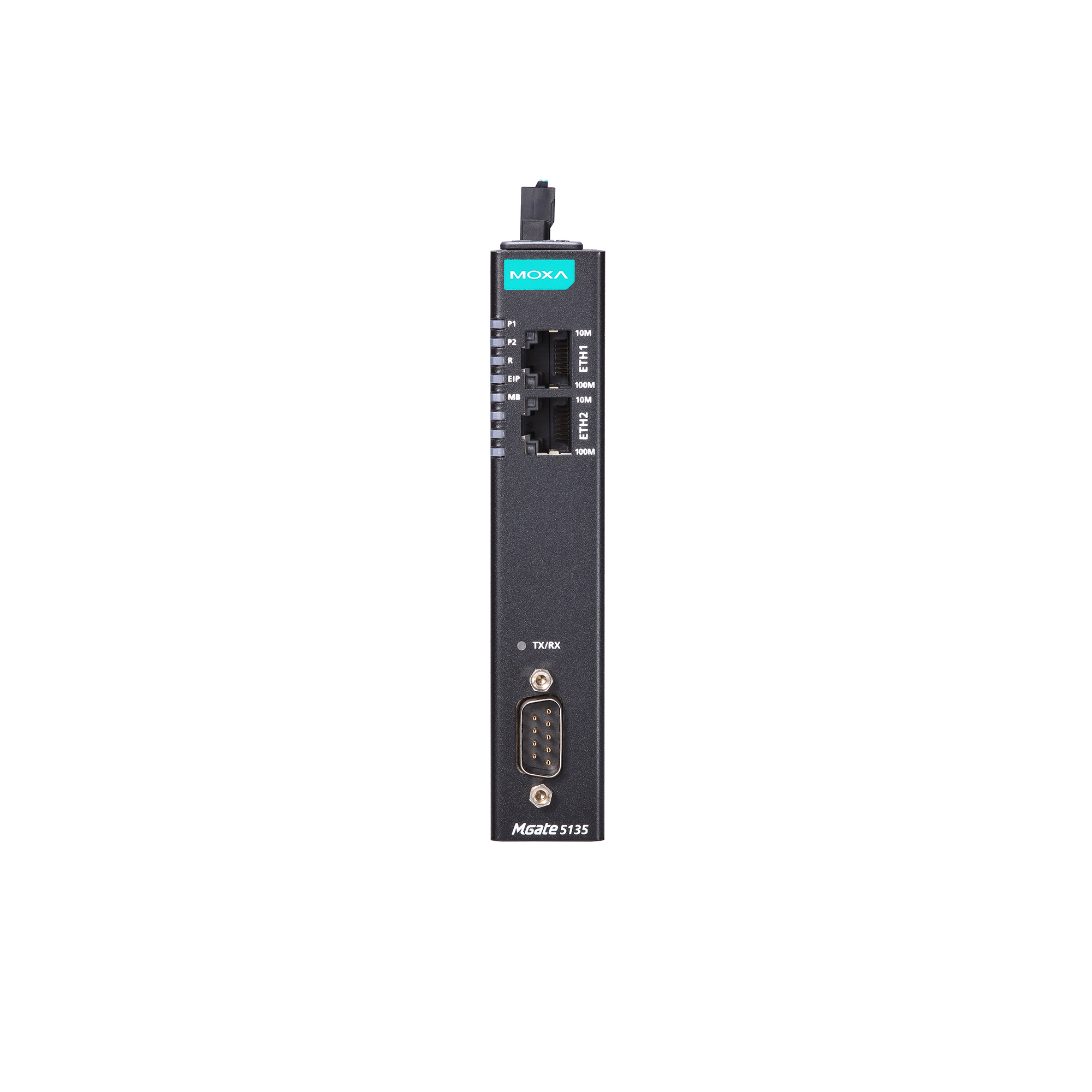

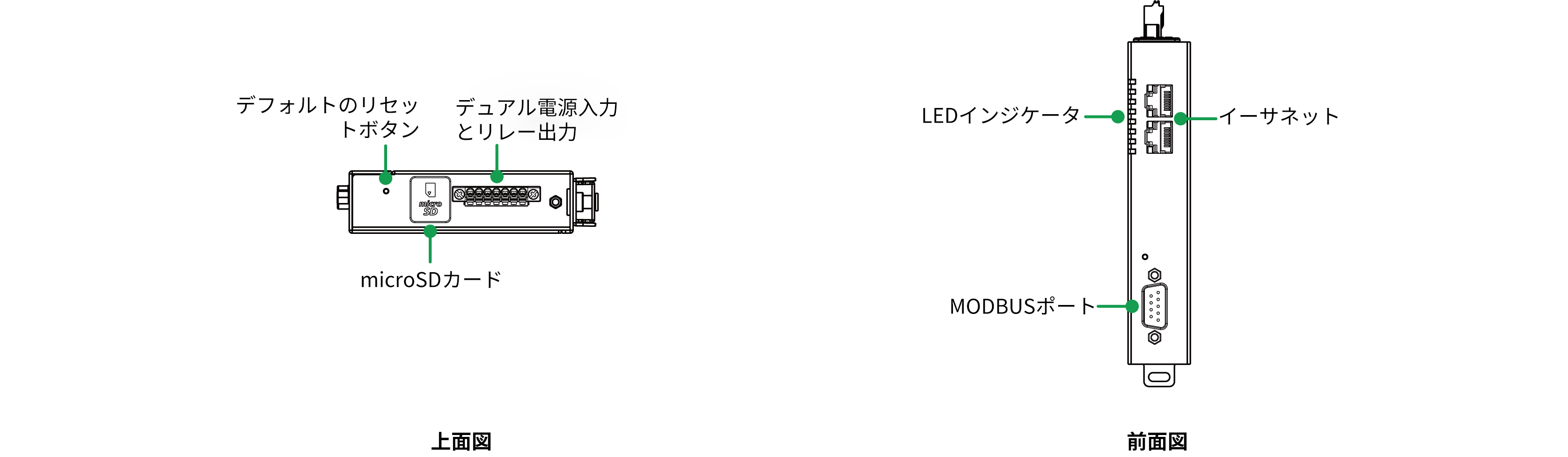

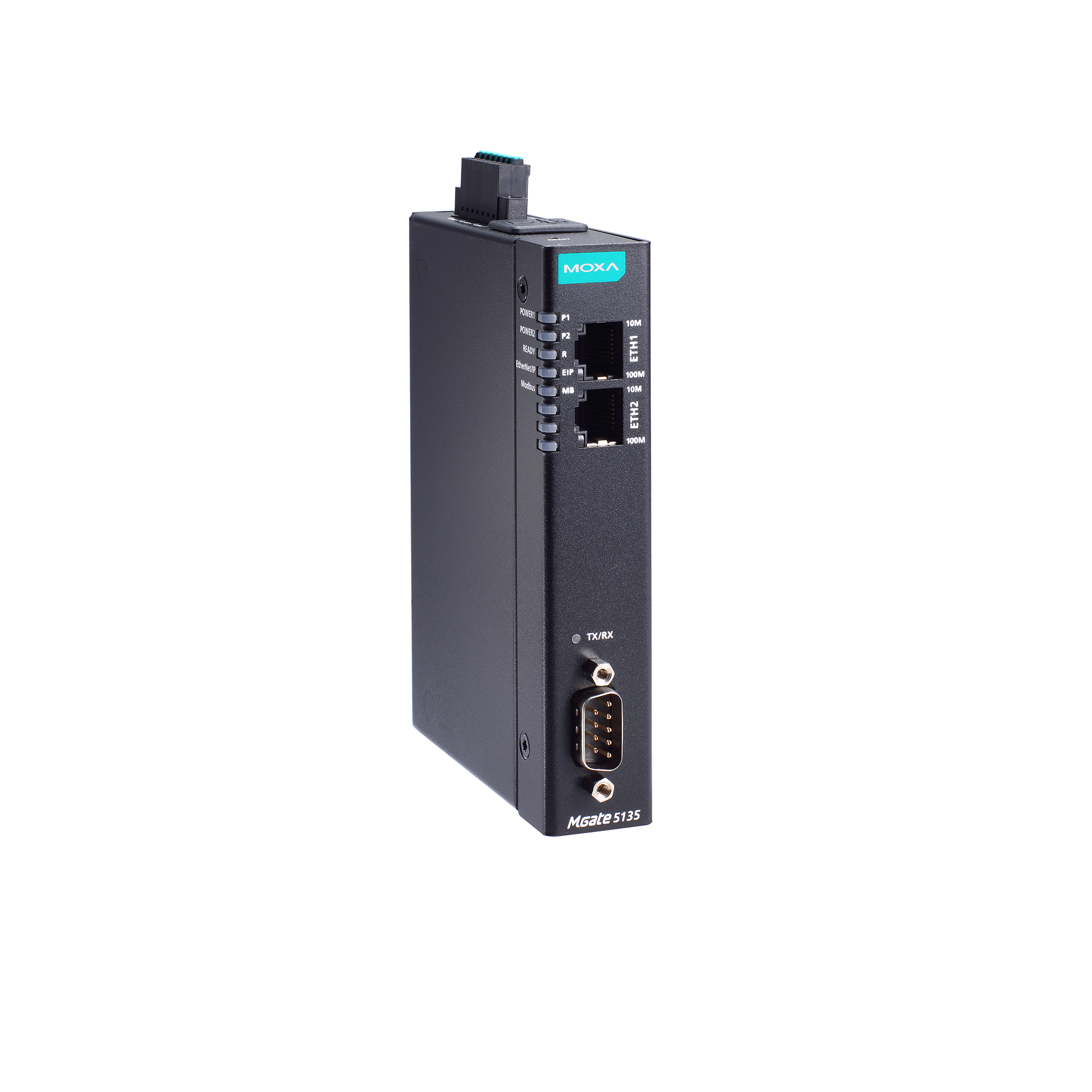

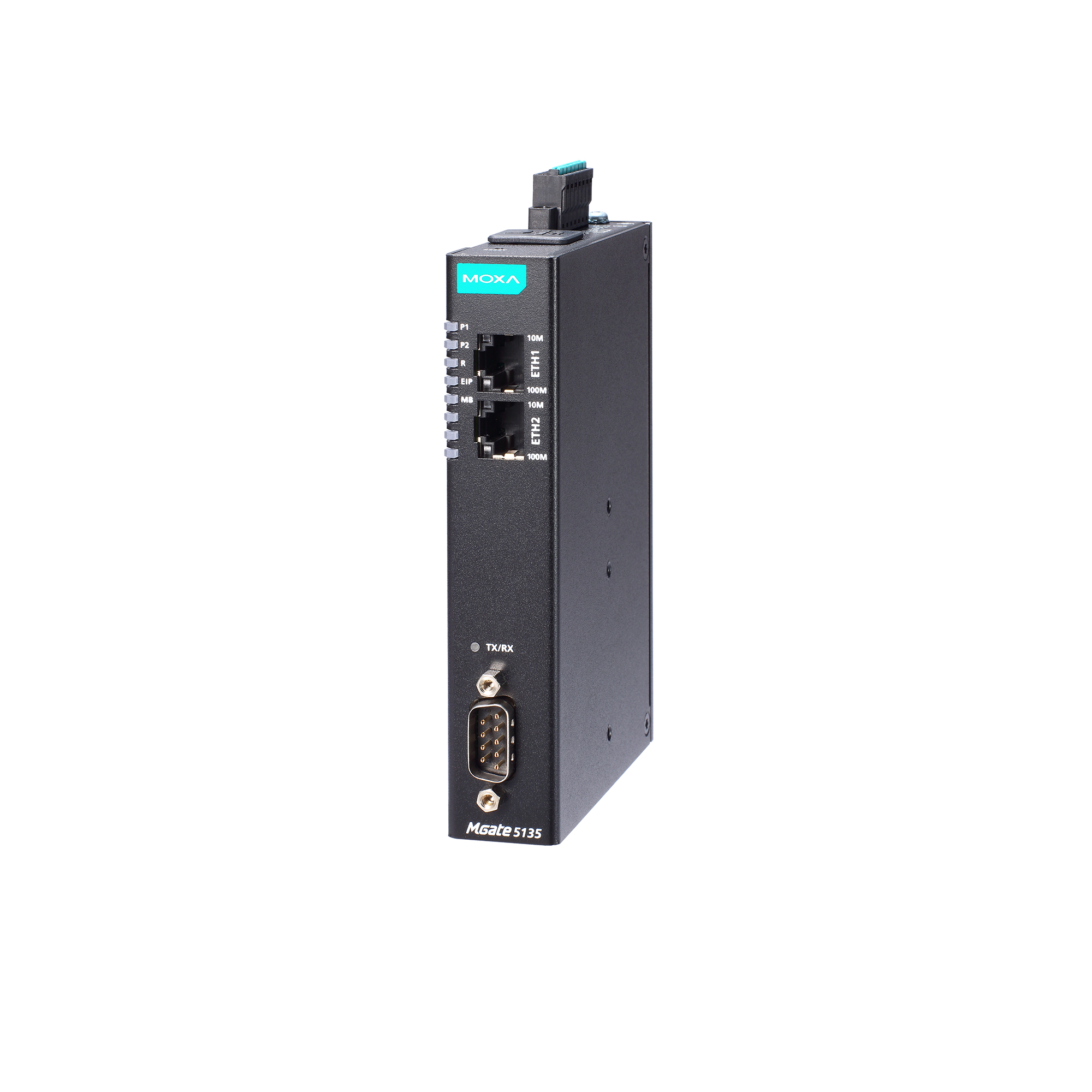

MGate 5135

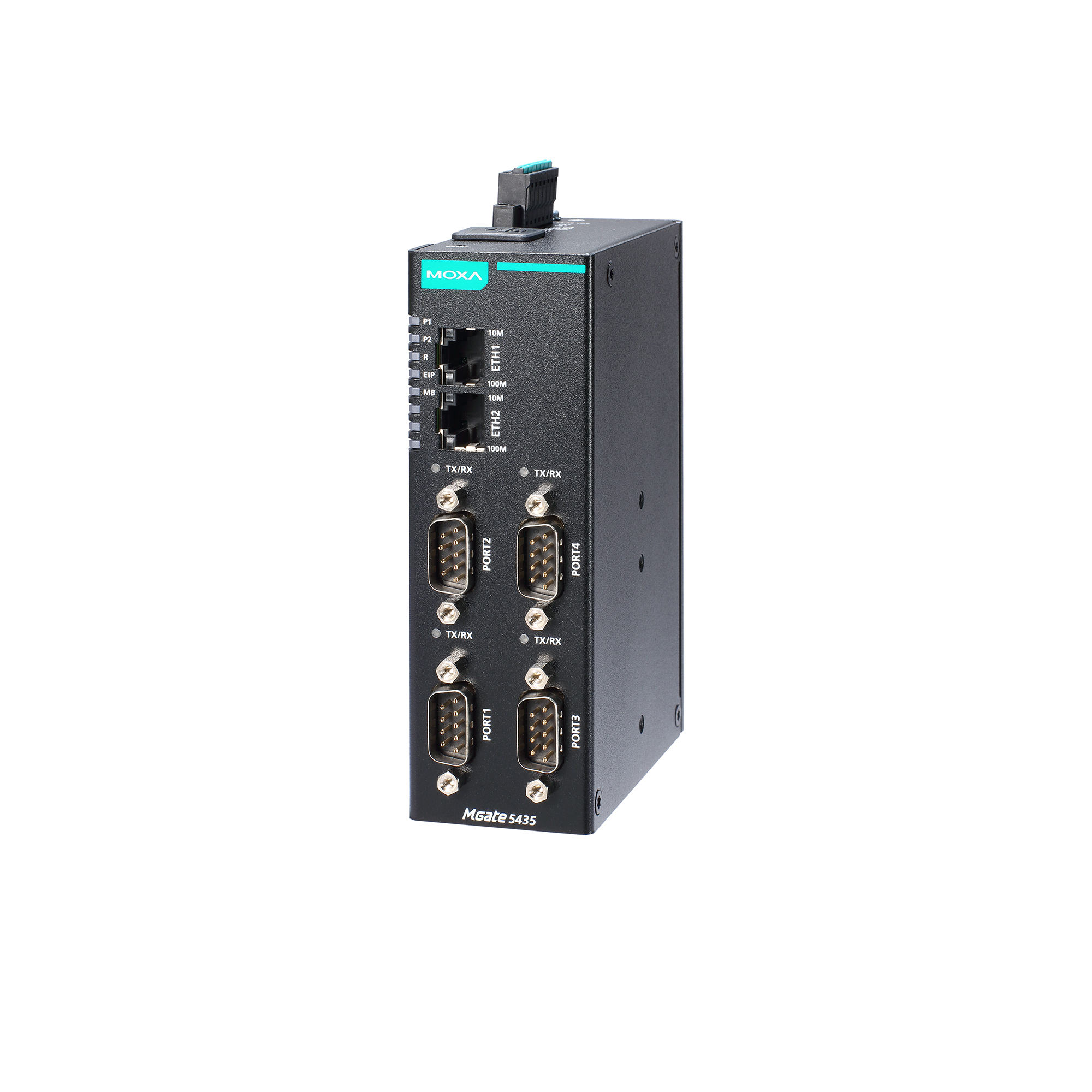

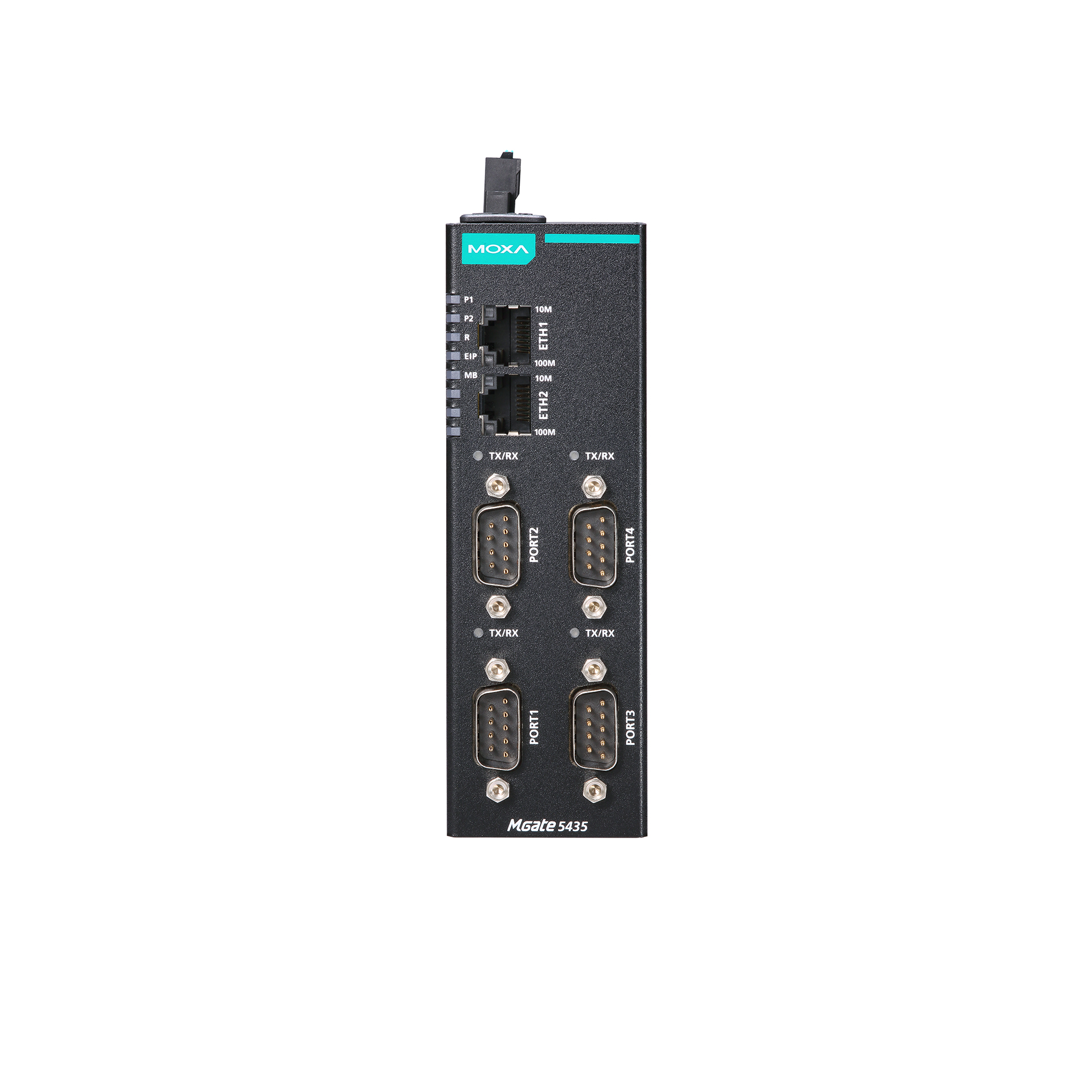

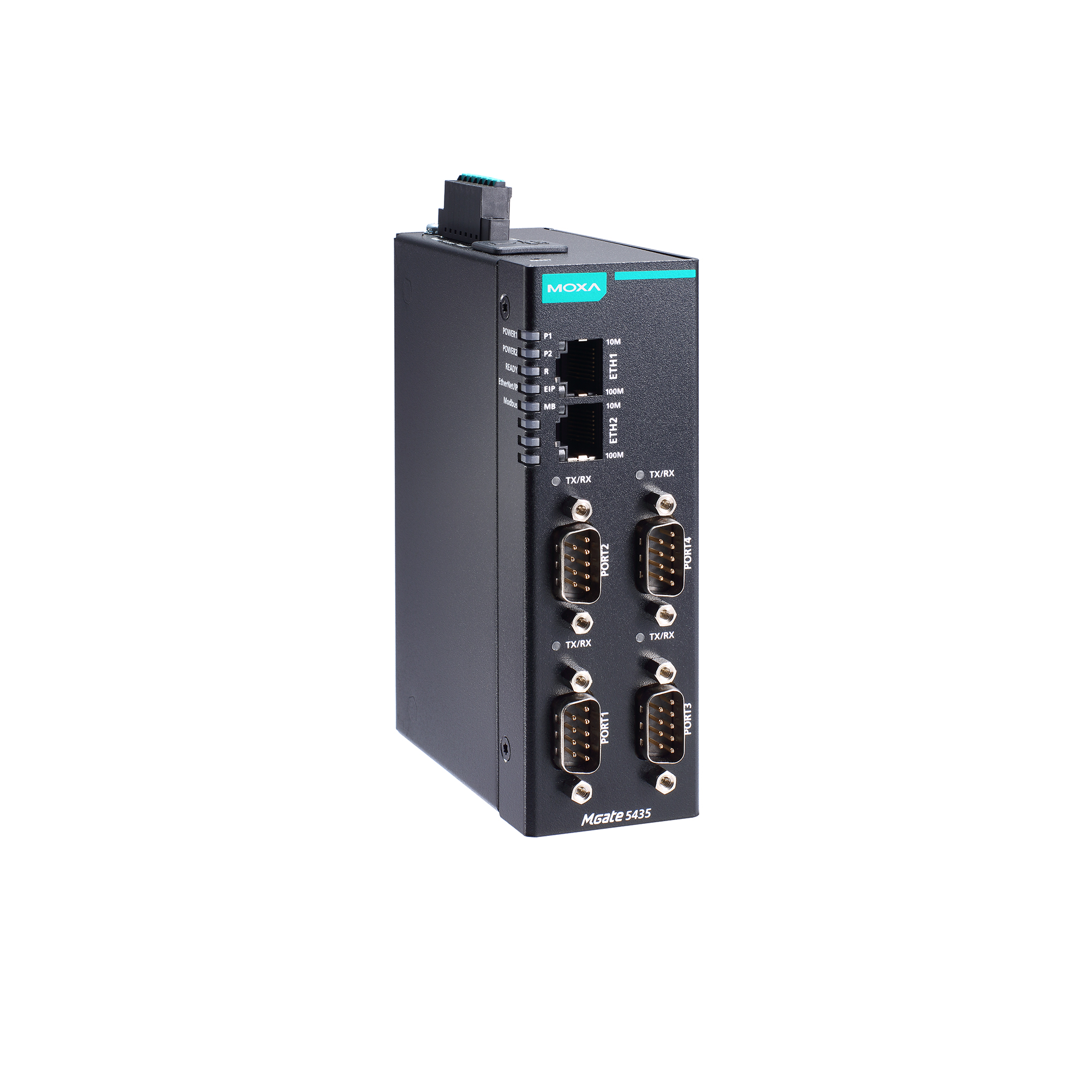

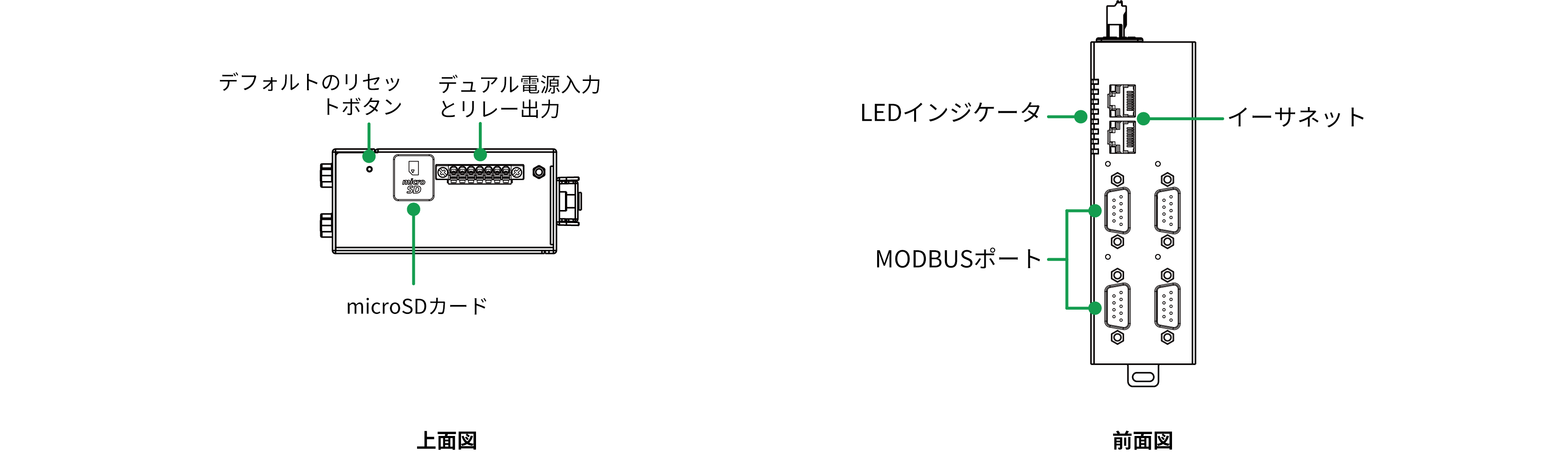

MGate 5435



  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client
    EtherNet/IP Adapter

  • Configuration Options

    Web Console (HTTPS)
    Device Search Utility (DSU)

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    UDP

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS
    AES-128
    AES-256
    SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • No. of Ports

    MGate 5135/5135-T: 1
    MGate 5435/5435-T: 4

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only)
    RTS/CTS

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms
    software configurable

  • Terminator for RS-485

    120 ohms
    software configurable

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Client

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    31

  • Max. No. of Commands

    128 per serial port

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Total Output Data Size

    MGate 5135: 2048 bytes
    MGate 5135-T: 2048 bytes
    MGate 5435: 4000 bytes
    MGate 5435-T: 4000 bytes

  • Total Input Data Size

    MGate 5135: 2048 bytes
    MGate 5135-T: 2048 bytes
    MGate 5435: 4000 bytes
    MGate 5435-T: 4000 bytes

  • Mode

    Adapter

  • CIP Objects Supported

    Identity
    Message Router
    Assembly
    Connection Manager
    TCP/IP interface
    Ethernet link
    Port

  • Max. No. of Scanner Connections

    MGate 5135/5135-T: 4 (read/write)
    MGate 5435/5435-T: 8 (read/write)

  • Input Data Size

    MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes
    MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes
    MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes
    MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes

  • Output Data Size

    MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes
    MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes
    MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes
    MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    MGate 5135/5135-T: 25 x 90 x 130 mm (0.98 x 3.54 x 5.1 in)
    MGate 5435/5435-T: 42 x 90 x 130 mm (1.65 x 3.54 x 5.1 in)

  • Weight

    MGate 5135/5135-T: 294 g (0.65 lb)
    MGate 5435/5435-T: 403 g (0.89 lb

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Time

    MGate 5135/5135-T: 1,240,821 hrs
    MGate 5435/5435-T: 689,989 hrs

  • Standards

    Telcordia SR332
