NPort S9450Iシリーズ

マネージドイーサネットスイッチ機能を備えた頑丈な4ポートデバイスサーバー

moxa-nport-s9450i-series-image-(1).jpg | Moxa
moxa-nport-s9450i-series-image-1-(1).jpg | Moxa
moxa-nport-s9450i-series-image-2-(1).jpg | Moxa
moxa-nport-s9450i-series-image-3-(1).jpg | Moxa
moxa-nport-s9450i-series-image-4-(1).jpg | Moxa
moxa-nport-s9450i-series-image-5-(1).jpg | Moxa

特徴および利点

  • 4ポートRS-232/422/485シリアルインターフェース
  • 最大5つのマネージドイーサネットスイッチポートをサポート(一部のモデルではファイバポートを利用可能)
  • DNP3およびModbusプロトコルをサポート
  • IEC 61850-3、IEEE 1613準拠(変電所向け)
  • Turbo Ring/ChainおよびRSTP/STPがサポートされているイーサネット冗長性
  • WindowsおよびLinux用のReal COM/TTYドライバー
  • IEC 61850 MMSプロトコルをサポート
  • IEC 62443/NERC CIPに基づくセキュリティ機能
  • -40~85°Cの広範囲動作温度

認証

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

4ポートRS-232/422/485デバイスサーバーのNPort S9450Iシリーズは、フル機能のマネージドイーサネットスイッチを内蔵しており、特に変電所で見られる過酷な環境条件に対応するように設計されています。ファイバと有線イーサネットポートの両方がサポートされており、デバイスサーバーとイーサネットスイッチを組み合わせることで、NPort S9450I本体および接続されているシリアルデバイスのインストール、管理、およびメンテナンスを簡単に行えるようになります。

変電所の過酷な環境に対する電磁適合性

NPort S9450Iシリーズは、高レベルのサージ保護をサポートし、変電所や産業オートメーションアプリケーションで見られる電力サージやEMIのタイプによる損傷を防ぎます。-40~85°Cの動作温度範囲および亜鉛メッキ仕上げのスチール製筐体という特徴を併せ持つNPort S9450Iは、広範な産業環境に適しています。

もう1つの特徴は、冗長性と広範囲の電圧入力の両方を提供するNPort S9450Iのデュアル電源です。WVモデルは24/48 VDC(18~72VDCの範囲)の電源入力を受け付け、HVモデルは88~300 VDC、85~264 VACの電源入力を受け付けます。

メンテナンスを容易にするIEC 61850 MMSに対応するPower SCADA

Power SCADAアプリケーションの現在のトレンドは、MMSプロトコルを使用してITデバイス(スイッチ、ルータなど)とIED(センサー、アクチュエータなど)の両方を制御および監視することですITデバイスにSNMPを使用し、IEDにMMSを使用するという従来の管理アプローチとこれを比較してください。実際、SIは独自の通信プロトコルを使用するさまざまなレガシーデバイスを管理する必要があります。

NPort S9450Iデバイスサーバーは、MMSをPower SCADAアプリケーション専用に設計されたIT型デバイスに統合した世界初のデバイスサーバーです。 NPort S9450Iは、S9450Iとレガシーデバイスの間のシリアル通信を監視するためのMMSの使用もサポートします。

Modbus/DNP3プロトコルゲートウェイをサポート

NPort S9450Iシリーズは、あらゆるタイプとサイズの産業用Modbus/DNP3ネットワークを統合するための最大限の柔軟性を提供します。NPort S9450Iは、同時シリアルマスターとイーサネットマスターを含む、ほとんどすべてのマスター/スレーブの組み合わせにModbus TCP、ASCII、およびRTUデバイスを統合するように設計されています。

NPort S9450Iデバイスサーバーは、DNP3シリアルとDNP3 IP間のプロトコル変換もサポートしています。すべてのモデルが頑丈な構造で、DINレールに取り付け可能です。

IEC 62443/NERC CIPに基づくサイバーセキュリティ機能

NPort S9450Iシリーズには、IEC 62443/NERC CIPに基づくセキュリティ機能があり、高レベルのサイバーセキュリティを提供します。ミッションクリティカルなネットワークをサイバー攻撃から保護することは、ネットワークのダウンタイムの延長により大きな損失を被る可能性のある産業オートメーションアプリケーションにとって最優先事項です。

デバイスレベルでのリング冗長性

産業オートメーションで必要とされるデバイスレベルの通信ネットワークは、デバイスプロセスの制御および監視のために使用されるので非常に重要です。これらの通信の信頼性はデバイスレベルでのリング冗長性に依存します。このリング冗長性は、最も要求の厳しい制御アプリケーションに対応できるように、迅速なネットワークフォルト検出や再設定が可能となる設計がなされています。NPort S9450Iシリーズは、フル機能のNPortデバイスサーバーと産業用スイッチを統合し、同時にシリアルおよびイーサネットデバイスを処理することができます。

また、NPort S9450Iは、標準STP/RSTPおよびMoxa独自のTurbo RingまたはTurbo Chainという2つの冗長プロトコルによるリング冗長性を実現することができます。このオールインワン設計により、デバイスネットワークが最適化および簡素化され、信頼性が向上します。

  • Alarm Contact Channels

    2, Resistive load: 1 A @ 24 VDC

  • Digital Input Channels

    2

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +1 V for state 0
    Max. input current: 8 mA

  • 10/100BaseT(X) Ports (RJ45 connector)

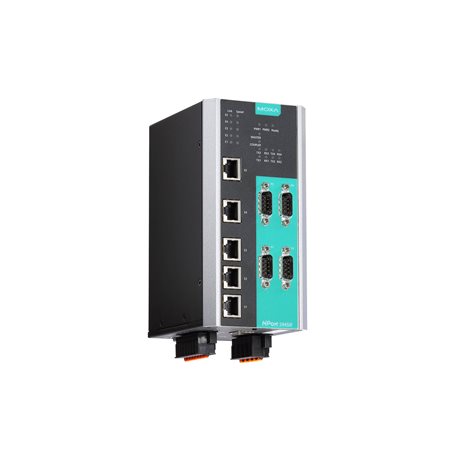

    NPort S9450I: 5 RJ45 ports

  • 100BaseFX Ports (multi-mode SC connector)

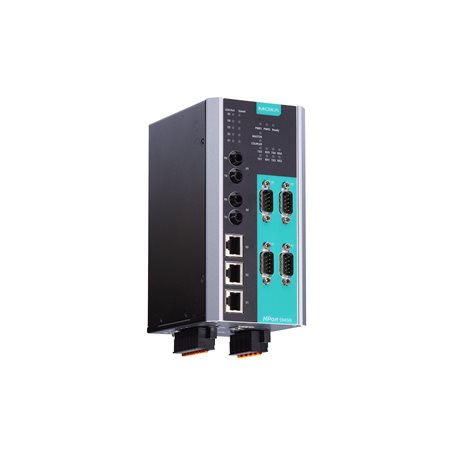

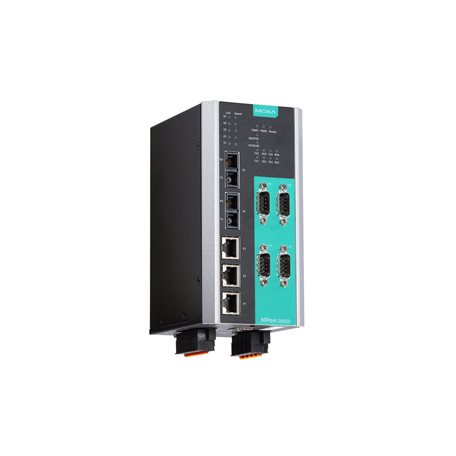

    NPort S9450I-2M-SC: 3 RJ45 ports, 2 multi-mode SC ports

  • 100BaseFX Ports (multi-mode ST connector)

    NPort S9450I-2M-ST: 3 RJ45 ports, 2 multi-mode ST ports

  • 100BaseFX Ports (single-mode SC connector)

    NPort S9450I-2S-SC: 3 RJ45 ports, 2 single-mode SC ports

  • 100BaseFX Ports (single-mode ST connector)

    NPort S9450I-2S-ST: 3 RJ45 ports, 2 single-mode ST ports

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Optical Fiber

  • Optical Fiber

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX

  • IGMP Groups

    256

  • Max. No. of VLANs

    64

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Configuration Options

    Command Line Interface (CLI) through Serial/Telnet/SSH, Web Console (HTTP/HTTPS), Windows Utility

  • Management

    DHCP Client, DHCP Option 82, HTTP, IEC 61850 MMS, IPv4, LLDP, Port Mirror, RARP, RMON, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, Web Console

  • Filter

    GMRP, GVRP, IGMP v1/v2

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • Industrial Protocols

    Modbus TCP Server (Slave), DNP3 TCP Outstation

  • Time Management

    NTP Server/Client, SNTP

  • MIB

    Bridge MIB, Device Settings MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RFC1213, RFC1317, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    RSTP, Turbo Chain, Turbo Ring v1, Turbo Ring v2

  • Security

    HTTPS/SSL, Local Account Accessibility, TACACS+, RADIUS, SSH

  • Connector

    DB9 male

  • No. of Ports

    4

  • Serial Standards

    RS-232, RS-422, RS-485

  • Operation Modes

    Real COM mode, RFC2217 mode, TCP Client mode, TCP Server mode, UDP mode, Modbus mode, DNP3 mode, DNP3 Raw Socket mode, Disabled

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    2 kV

  • Surge

    4 kV

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (19200, n, 8, 1)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserved

  • Max. No. of Client Connections

    32

  • Max. No. of Server Connections

    16

  • Max. No. of Master Connections

    16

  • Max. No. of Outstation Connections

    32

  • No. of Power Inputs

    2

  • Power Connector

    1 removable 5-contact terminal block(s)

  • Reverse Polarity Protection

    Supported

  • Input Current

    NPort S9450I-WV-T Series: 520 mA @ 24 VDC
    NPort S9450I-HV-T Series: 80 mA @ 110 VDC

  • Input Voltage

    NPort S9450I-WV-T Series: 24/48 VDC (18 to 72 VDC)
    NPort S9450I-HV-T Series: 110/220 VAC/VDC (110 to 220 VAC, 110 to 220 VDC)

  • Housing

    Metal

  • Dimensions

    80 x 160 x 109 mm (3.15 x 6.30 x 4.29 in)

  • Weight

    Product only: 2.54 kg (5.60 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 6 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Environmental Testing

    IEC 60068-2-2
    IEC 60068-2-14

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Hazardous Locations

    UL/cUL Class I Division 2 Groups A/B/C/D

  • Safety

    EN 61010-2-201, UL 61010-2-201

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    347,436 hrs

  • Standards

    Telcordia SR332
