NPort 5600-DTシリーズ

8ポートRS-232/422/485シリアルデバイスサーバー

moxa-nport-5600-dt-series-image-(1).jpg | Moxa
moxa-nport-5600-dt-series-image-1-(1).jpg | Moxa
moxa-nport-5600-dt-series-image-2-(1).jpg | Moxa
moxa-nport-5600-dt-series-image-3-(1).jpg | Moxa
moxa-nport-5600-dt-series-image-4-(1).jpg | Moxa
moxa-nport-5600-dt-series-image-5-(1).jpg | Moxa
moxa-nport-5600-dt-series-image-6-(1).jpg | Moxa

特徴および利点

  • RS-232/422/485をサポートするシリアルポートx 8
  • コンパクトなデスクトップ設計
  • 10/100Mの自動検出イーサネット
  • LCDパネルによる簡単なIPアドレス設定
  • Telnet、Webブラウザ、Windowsユーティリティにより設定
  • ソケットモード:TCPサーバー、TCPクライアント、UDP、Real COM
  • ネットワーク管理のためのSNMP MIB-II

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

NPort 5600-8-DTデバイスサーバーは、8つのシリアルデバイスを透過的にイーサネットネットワークに接続できて便利です。これにより、既存のシリアルデバイスを基本設定のみでネットワークに接続することができます。 シリアルデバイスおよびネットワーク上に分散した管理ホスト両方の一元管理が可能です。NPort 5600-8-DTデバイスサーバーのフォームファクタは19インチモデルより小さいため、追加のシリアルポートが必要でも、取り付けレールを利用できないアプリケーションに対してはすばらしい選択肢となっています。



RS-485アプリケーションのための便利な設計

NPort 5650-8-DTデバイスサーバーは、選択可能な1キロオームと150キロオームのプルアップ/ダウン抵抗および120オームのターミネータをサポートしています。クリティカルな環境の一部では、シリアル信号の反射を防止するために終端抵抗が必要なことがあります。終端抵抗を使用する際は、プルアップ/ダウン抵抗を適切に設定し、電気信号が欠損されないようにすることも重要です。すべての環境に対して互換性がある抵抗値のセットがないため、NPort 5600-8-DTデバイスサーバーはDIPスイッチを使用して、ユーザーが各シリアルポートに対して終端抵抗とプルアップ/ダウン抵抗の値を手動で調整できるようにします。



便利な電源入力

NPort 5650-8-DTデバイスサーバーは、使いやすさと高い柔軟性を確保するために、電源ターミナルブロックと電源ジャックの両方をサポートしています。ユーザーは、DC電源をターミナルブロックに直接接続したり、電源ジャックを使用してアダプタを通じてAC電源に接続したりできます。



メンテナンス作業を簡単に行うためのLEDインジケータ

システムLED、シリアルTx/Rx LED、イーサネットLED(RJ45コネクタにあります)は、基本的なメンテナンス作業を行う上ですばらしいツールとなっており、エンジニアはこれらを利用して現場で問題を分析することができます。NPort 5600のLEDは、現在のシステムとネットワークのステータスを示すだけでなく、フィールドエンジニアが接続されているシリアルデバイスのステータスの監視も支援します。



カスケード配線を便利に行うための2つのイーサネットポート

NPort 5600-8-DTデバイスサーバーには2つのイーサネットポートが付いています。これらのポートはイーサネットスイッチポートとして使用できます。1つのポートをネットワークまたはサーバーに接続し、もう1つのポートを別のイーサネットデバイスに接続します。デュアルイーサネットポートは、各デバイスを別のイーサネットスイッチに接続する必要性を排除することにより、配線コストを削減します。

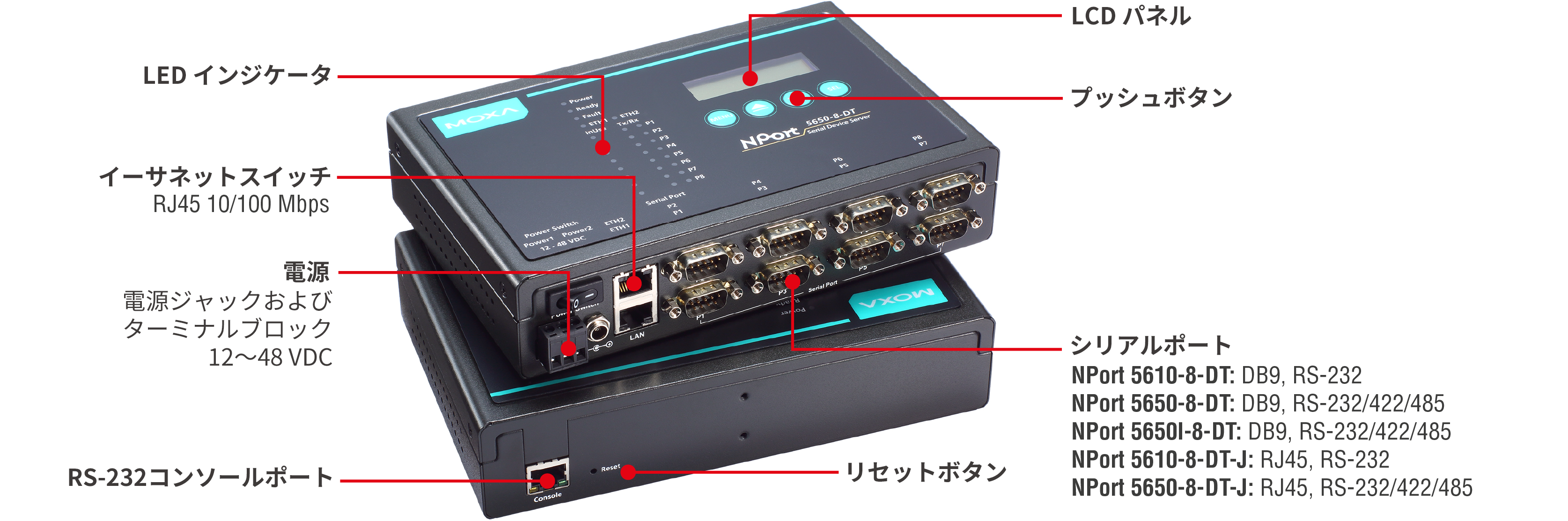

外観



  • 10/100BaseT(X) Ports (RJ45 connector)

    2

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Serial Console, Telnet Console, Web Console (HTTP/HTTPS), Windows Utility

  • Management

    ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP

  • Filter

    IGMP v1/v2

  • MIB

    RFC1213, RFC1317

  • Time Management

    SNTP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, SCO UnixWare 7, Sun Solaris 10, QNX 4.25, QNX 6.x, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • Connector

    8-pin RJ45:

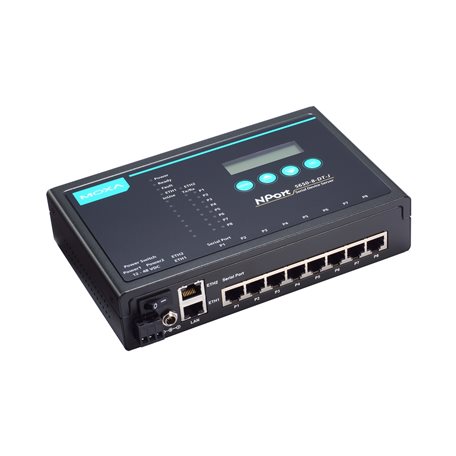

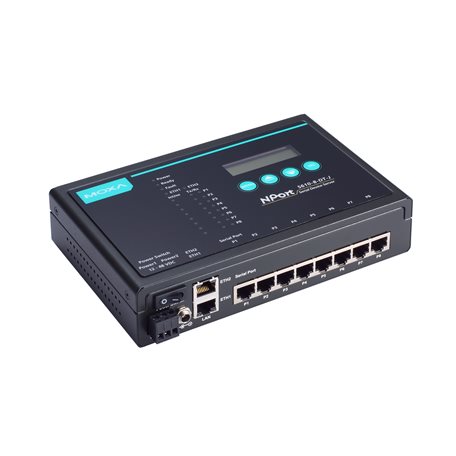

    NPort 5610-8-DT-J/5650-8-DT-J
    DB9 male:
    NPort 5610-8-DT models/NPort 5650-8-DT models/NPort 5650I-8-DT models

  • No. of Ports

    8

  • Serial Standards

    NPort 5610-8-DT Series: RS-232
    NPort 5650-8-DT Series: RS-232/422/485

  • Baudrate

    Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, DTR/DSR, XON/XOFF

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Isolation

    -I models: 2 kV

  • Surge

    0.5 kV

  • Console Port

    RS-232 (TxD, RxD, GND), 3-pin (19200, n, 8, 1)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    NPort 5610-8-DT/NPort 5610-8-DT-J/NPort 5610-8-DT-T: 611 mA @ 12 VDC
    NPort 5650-8-DT/NPort 5650-8-DT-J/NPort 5650-8-DT-T: 615 mA @ 12 VDC
    NPort 5650I-8-DT/NPort 5650I-8-DT-T: 1066 mA @ 12 VDC

  • No. of Power Inputs

    2

  • Input Voltage

    12 to 48 VDC

  • Reverse Polarity Protection

    Supported

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Dimensions (with ears)

    229 x 46 x 125 mm (9.01 x 1.81 x 4.92 in)

  • Dimensions (without ears)

    197 x 44 x 125 mm (7.76 x 1.73 x 4.92 in)

  • Dimensions (with DIN-rail kit on bottom panel)

    197 x 53 x 125 mm (7.76 x 2.09 x 4.92 in)

  • Weight

    NPort 5610-8-DT: 1,570 g (3.46 lb)
    NPort 5610-8-DT-J: 1,520 g (3.35 lb)
    NPort 5610-8-DT-T: 1,320 g (2.91 lb)
    NPort 5650-8-DT: 1,590 g (3.51 lb)
    NPort 5650-8-DT-J: 1,540 g (3.40 lb)
    NPort 5650-8-DT-T: 1,340 g (2.95 lb)
    NPort 5650I-8-DT: 1,660 g (3.66 lb)
    NPort 5650I-8-DT-T: 1,410 g (3.11 lb)

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting (with optional kit)

  • Interactive Interface

    LCD panel display
    Push buttons for configuration

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Safety

    UL 60950-1, IEC 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    836,374 hrs

  • Standards

    Telcordia (Bellcore) Standard

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
Real TTY drivers (Linux Kernel 4.x)
139.3 KB
ドライバー v4.1
  • Linux Kernel 4.x
2021年8月4日 2021年8月4日 リリースノート
Real TTY drivers (Linux Kernel 5.x)
140.8 KB
ドライバー v5.1
  • Linux Kernel 5.x
2021年8月4日 2021年8月4日 リリースノート
MXview v3.2.4 Software
389.2 MB
ソフトウェアパッケージ v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 リリースノート
Firmware for NPort 5600-DT Series
877.2 KB
ファームウェア v2.8
2021年3月31日 2021年3月31日 リリースノート
NPort Administration Suite for Windows 7 and Windows Server 2008 R2, or later
4.1 MB
ドライバー v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 リリースノート
Moxa CLI Configuration Tool for Linux
8.1 MB
ユーティリティ v1.2
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
2021年3月31日 2021年3月31日 リリースノート
Moxa CLI Configuration Tool for Windows
2.1 MB
ユーティリティ v1.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 リリースノート
Device Search Utility
1.1 MB
ユーティリティ v2.4
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2021年3月31日 2021年3月31日 リリースノート
MXview plugin
24.3 MB
ソフトウェアパッケージ v1.1
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 リリースノート
MXconfig plugin
2.2 MB
ソフトウェアパッケージ v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2021年3月31日 2021年3月31日 リリースノート
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB
ドライバー v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2020年7月8日 2020年7月8日 リリースノート
Windows Driver Manager (for Windows 7, Server 2008, or later))
3.0 MB
ドライバー v3.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年7月6日 2020年7月6日 リリースノート
Real TTY drivers for Linux 2.x.x
92.2 KB
ドライバー v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 3.x.x
95.0 KB
ドライバー v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 4.x.x
95.4 KB
ドライバー v4.0
  • Linux Kernel 4.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 5.x.x
95.3 KB
ドライバー v5.0
  • Linux Kernel 5.x
2019年10月24日 2019年10月24日 リリースノート
NPort Administration Suite for Windows Vista, Server 2008 or prior
4.0 MB
ドライバー v2.0
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年4月15日 2019年4月15日 リリースノート
NPort Windows Driver Manager
2.6 MB
ドライバー v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月22日 2018年8月22日 リリースノート
Device Server Android API
18.1 MB
ドライバー v1.0
  • Android
2018年1月19日 2018年1月19日 リリースノート
Driver for NPort 5600-DT Series (WinCE 5)
230.5 KB
ドライバー v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for NPort 5600-DT Series (WinXP Embedded)
1.2 MB
ドライバー v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 リリースノート
Driver for NPort 5600-DT Series (UNIX)
73.0 KB
ドライバー v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for NPort 5600-DT Series
919.6 KB
QIG (クイックインストールガイド) 英語 v5.2 2021年10月22日 2021年10月22日
Manual for NPort 5000 Series
17.4 MB
マニュアル 英語 v6.4 2021年10月14日 2021年10月14日
Manual for NPort 5000 Series
17.5 MB
マニュアル 英語 v6.3 2021年9月27日 2021年9月27日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
テクニカルノート 英語 v1.0 2021年8月5日 2021年8月5日
Tech Note: The Security Hardening Guide for NPort 5000 Series
1.0 MB
テクニカルノート 英語 v1.0 2021年3月30日 2021年3月30日
NPort 5600-DTシリーズデータシート
5.8 MB
データシート 日本語 v1.6 2020年6月24日 2020年6月24日
Tech Note: Real COM mode for NPort
423.5 KB
テクニカルノート 英語 v1.1 2020年4月30日 2020年4月30日
2D CAD for NPort 5600-DT Series (Nport 5610-8-DT-J)
133.0 KB
2D CAD 英語 2019年6月28日 2019年6月28日
2D CAD for NPort 5600-DT Series (NPort 5650-8-DT)
144.8 KB
2D CAD 英語 2019年6月28日 2019年6月28日
2D CAD for NPort 5600-DT Series (NPort 5650-8-DT-J)
134.9 KB
2D CAD 英語 2019年6月28日 2019年6月28日
2D CAD for NPort 5600-DT Series (NPort 5650I-8-DT)
144.8 KB
2D CAD 英語 2019年6月28日 2019年6月28日
2D CAD for NPort 5600-DT Series (NPort 5610-8-DT)
137.0 KB
2D CAD 英語 2019年6月28日 2019年6月28日
2D CAD for NPort 5600-DT Series (NPort 5610-8-DT-T)
137.0 KB
2D CAD 英語 2019年6月28日 2019年6月28日
2D CAD for NPort 5600-DT Series (NPort 5650-8-DT-T)
144.8 KB
2D CAD 英語 2019年6月28日 2019年6月28日
2D CAD for NPort 5600-DT Series (NPort 5650I-8-DT-T)
144.8 KB
2D CAD 英語 2019年6月28日 2019年6月28日
Moxa CLI Configuration Tool User's Manual
1.1 MB
マニュアル 英語 v2.0 2018年12月6日 2018年12月6日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
テクニカルノート 英語 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
テクニカルノート 英語 v1.0 2013年6月29日 2013年6月29日
Tech Note: Using DNP3 with the NPort Series
1.0 MB
テクニカルノート 英語 v1.0 2012年3月29日 2012年3月29日
Tech Note: UDP Mode for NPort
173.2 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: RFC2217 Mode for NPort
191.5 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: PPP Mode for NPort 5600: Dial-in
193.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
2D CAD for NPort 5610-8-DT-J TOP
160.8 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5610-8-DT TOP
170.7 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5650-8-DT-J TOP
162.1 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5650-8-DT TOP
180.3 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5650I-8-DT TOP
180.4 KB
2D CAD 英語 1995年8月3日 1995年8月3日

利用可能なモデル (8)

画像を表示
moxa-nport-5610-8-dt-image.jpg | MoxaNPort 5610-8-DTmoxa-nport-5610-8-dt-j-image.jpg | MoxaNPort 5610-8-DT-Jmoxa-nport-5650-8-dt-image.jpg | MoxaNPort 5650-8-DTmoxa-nport-5650-8-dt-j-image.jpg | MoxaNPort 5650-8-DT-J
Serial InterfaceRS-232RS-232RS-232/422/485RS-232/422/485
Serial Interface ConnectorDB98-pin RJ45DB98-pin RJ45
Serial Interface Isolation
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
Input Voltage12 to 48 VDC12 to 48 VDC12 to 48 VDC12 to 48 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-nport-5650i-8-dt-image.jpg | MoxaNPort 5650I-8-DTmoxa-nport-5610-8-dt-t-image.jpg | MoxaNPort 5610-8-DT-Tmoxa-nport-5650i-8-dt-t-image.jpg | MoxaNPort 5650I-8-DT-Tmoxa-nport-5650-8-dt-t-image.jpg | MoxaNPort 5650-8-DT-T
Serial InterfaceRS-232/422/485RS-232RS-232/422/485RS-232/422/485
Serial Interface ConnectorDB9DB9DB9DB9
Serial Interface Isolation2 kV2 kV
Operating Temp.0 to 55°C-40 to 75°C-40 to 75°C-40 to 75°C
Input Voltage12 to 48 VDC12 to 48 VDC12 to 48 VDC12 to 48 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
バッグに追加

NPort 5600-DTシリーズ

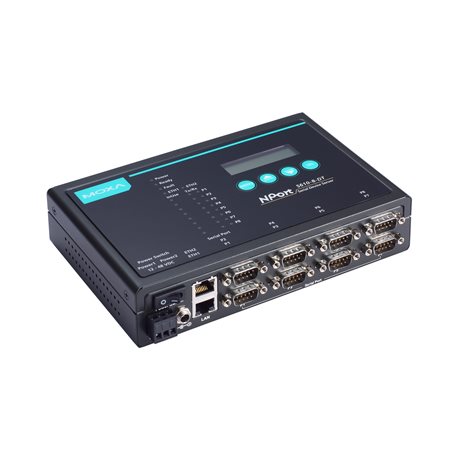

NPort 5610-8-DT

moxa-nport-5610-8-dt-image.jpg | Moxa

Buy online from our distributors

NPort 5600-DTシリーズ

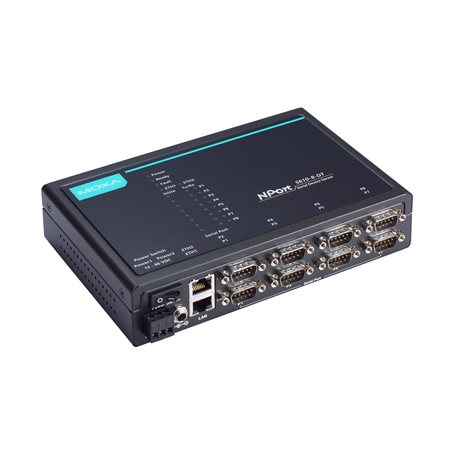

NPort 5610-8-DT-T

moxa-nport-5610-8-dt-t-image.jpg | Moxa

Buy online from our distributors

NPort 5600-DTシリーズ

NPort 5610-8-DT-J

moxa-nport-5610-8-dt-j-image.jpg | Moxa

Buy online from our distributors

NPort 5600-DTシリーズ

NPort 5650-8-DT

moxa-nport-5650-8-dt-image.jpg | Moxa

Buy online from our distributors

NPort 5600-DTシリーズ

NPort 5650-8-DT-T

moxa-nport-5650-8-dt-t-image.jpg | Moxa

Buy online from our distributors

NPort 5600-DTシリーズ

NPort 5650-8-DT-J

moxa-nport-5650-8-dt-j-image.jpg | Moxa

Buy online from our distributors

NPort 5600-DTシリーズ

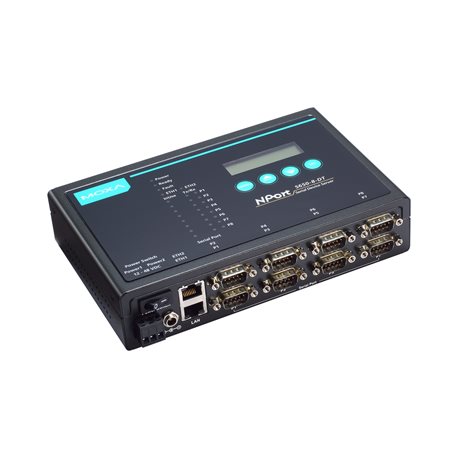

NPort 5650I-8-DT

moxa-nport-5650i-8-dt-image.jpg | Moxa

Buy online from our distributors

NPort 5600-DTシリーズ

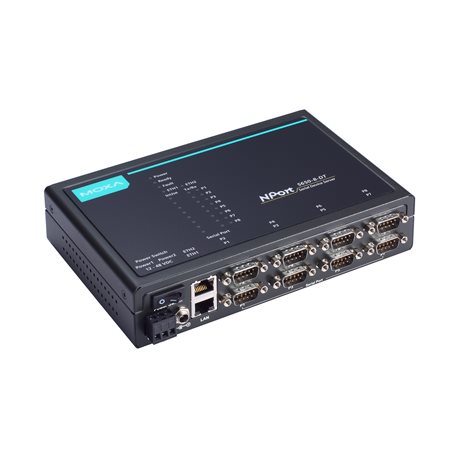

NPort 5650I-8-DT-T

moxa-nport-5650i-8-dt-t-image.jpg | Moxa

Buy online from our distributors
