CN2600シリーズ

デュアルLANの冗長性のある8ポートと16ポートのRS-232/422/485のターミナルサーバー

moxa-cn2600-series-image-1-(1).jpg | Moxa
moxa-cn2600-series-image-2-(1).jpg | Moxa
moxa-cn2600-series-image-3-(1).jpg | Moxa
moxa-cn2600-series-image-4-(1).jpg | Moxa
moxa-cn2600-series-image-5-(1).jpg | Moxa

特徴および利点

  • 簡単なIPアドレス設定のためのLCDパネル(広温度範囲モデルを除く)
  • 2つの独立したMACアドレスとIPアドレスのあるデュアルLANカード
  • 両方のLANがアクティブな場合は冗長COM機能を利用可能
  • デュアルホストの冗長性は、システムにバックアップPCを追加するために使用可能
  • デュアルAC電源(ACモデルのみ)
  • WindowsおよびLinux用のReal COM/TTYドライバー
  • ユニバーサル高電圧範囲:100~240 VACまたは88~300 VDC

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

冗長性は産業用ネットワークにとって重要な問題で、装置またはソフトウェアの障害の発生時に代替ネットワークパスを提供するために、様々なタイプのソリューションが開発されています。 「ウォッチドッグ」ハードウェアは冗長ハードウェアを使用するために設置され、「トークン」という切り替えソフトウェアのメカニズムが適用されています。CN2600ターミナルサーバーは、内蔵デュアルLANポートを使用して、アプリケーションを中断せずに実行し続けることを可能にする「冗長COM」モードを実装します。

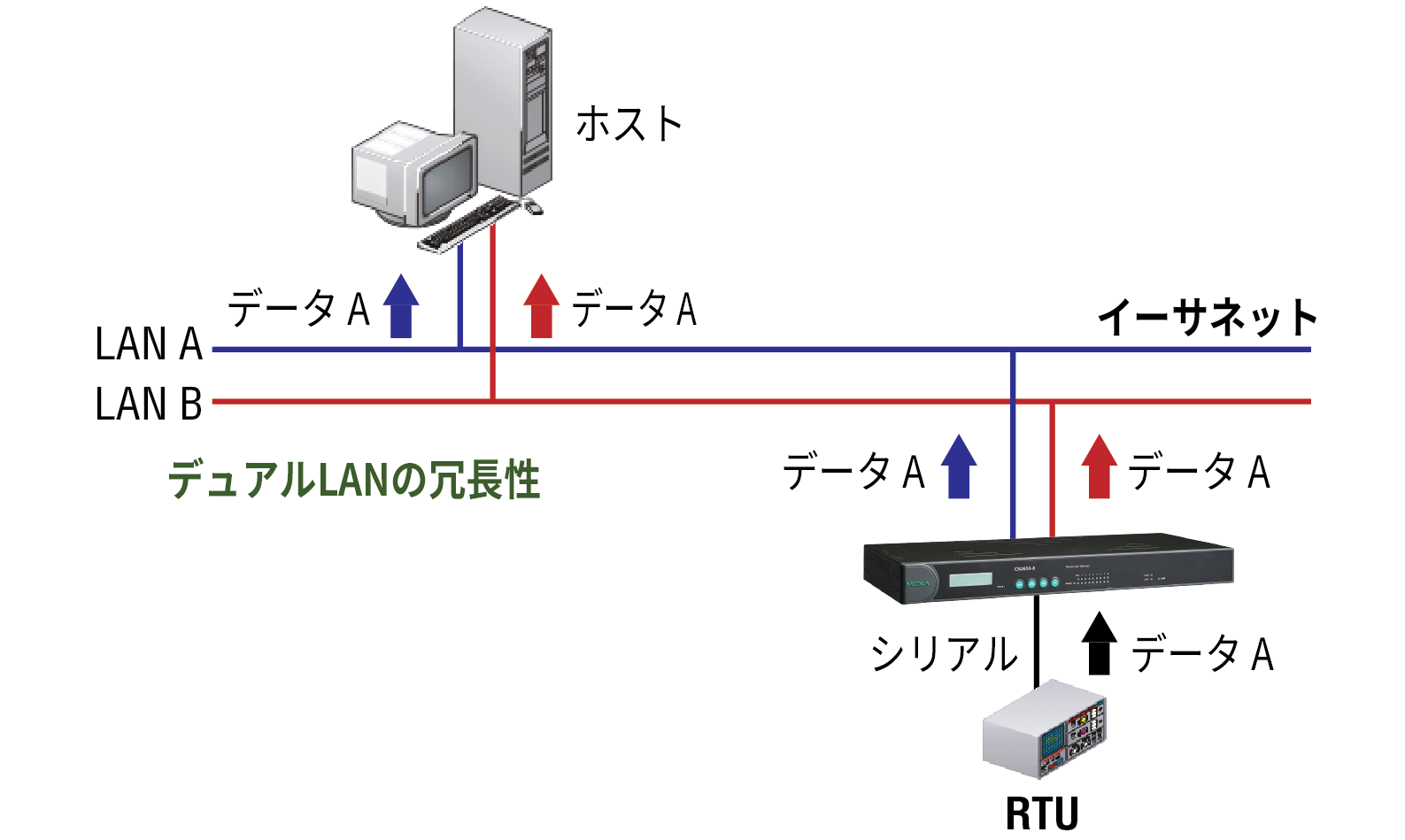

デュアルLANの冗長性

CN2600には2つの別のLANポートがあり、これは別のLANネットワークに接続できます。デュアルLANの冗長性では、2つの別の物理的ネットワークがセットアップされ、CN2600でPCホストが接続されます(PCホストにも2つのLANカードが必要です)。1つの接続で障害が発生しても、PCホストが代替LAN接続を介してシリアルデバイスと通信を行うことができます。

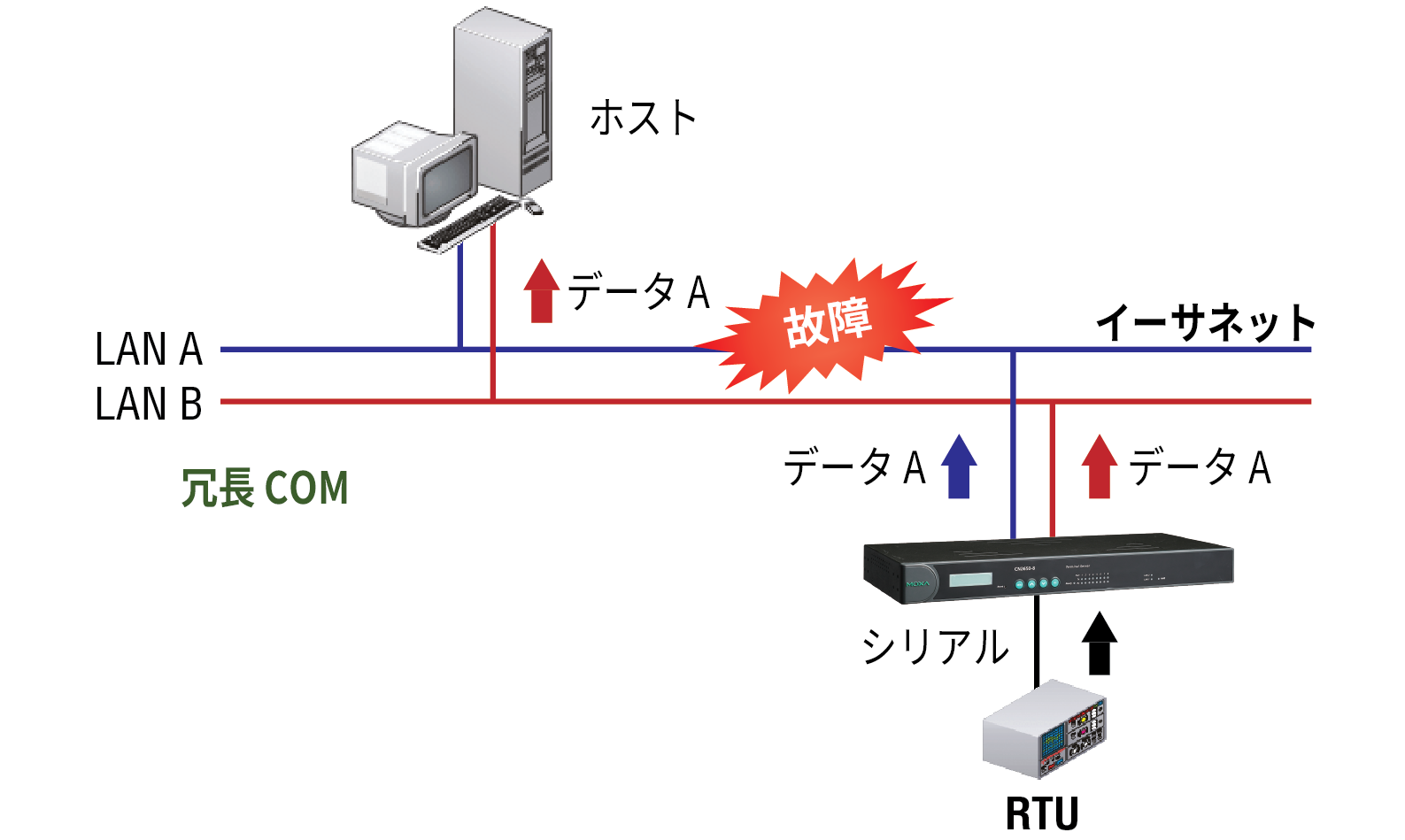

冗長COM

Moxaは、ネットワークの冗長性を確保するために代替ソリューションを提供する使いやすいアプリケーション「冗長COM」をお届けします。CN2600が接続されているデバイスからデータパケットを受信すると、2つの同一データパケットが2つの独立したLAN接続を介して送信され、1つのLAN接続が利用できなくなった場合に、これによりデータパケットの損失を防止します。CN2600ソフトウェアは、重複したデータパケットを自動的に破棄するようにプログラムされています。

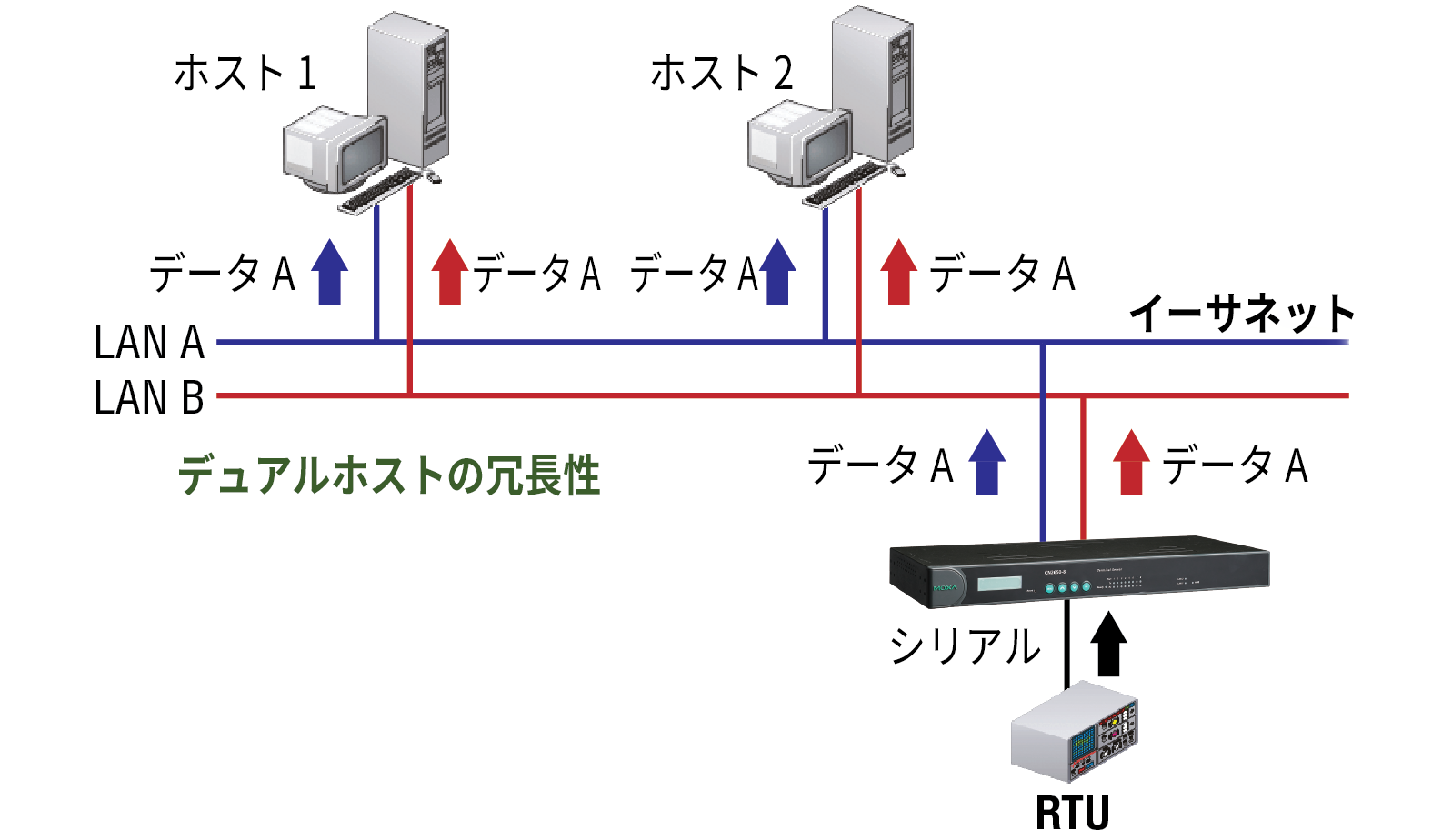

デュアルホストの冗長性

CN2600のデュアルLANカードは、「デュアルホスト」の冗長性をセットアップするためにも使用できます。この場合、両方のネットワーク(図のLAN AとLAN B)が2つの異なるホストに接続されます。2つのホストのいずれかが予期せずにシャットダウンされても、他のホストがCN2600につながれているシリアルデバイスと通信を行うことができます。

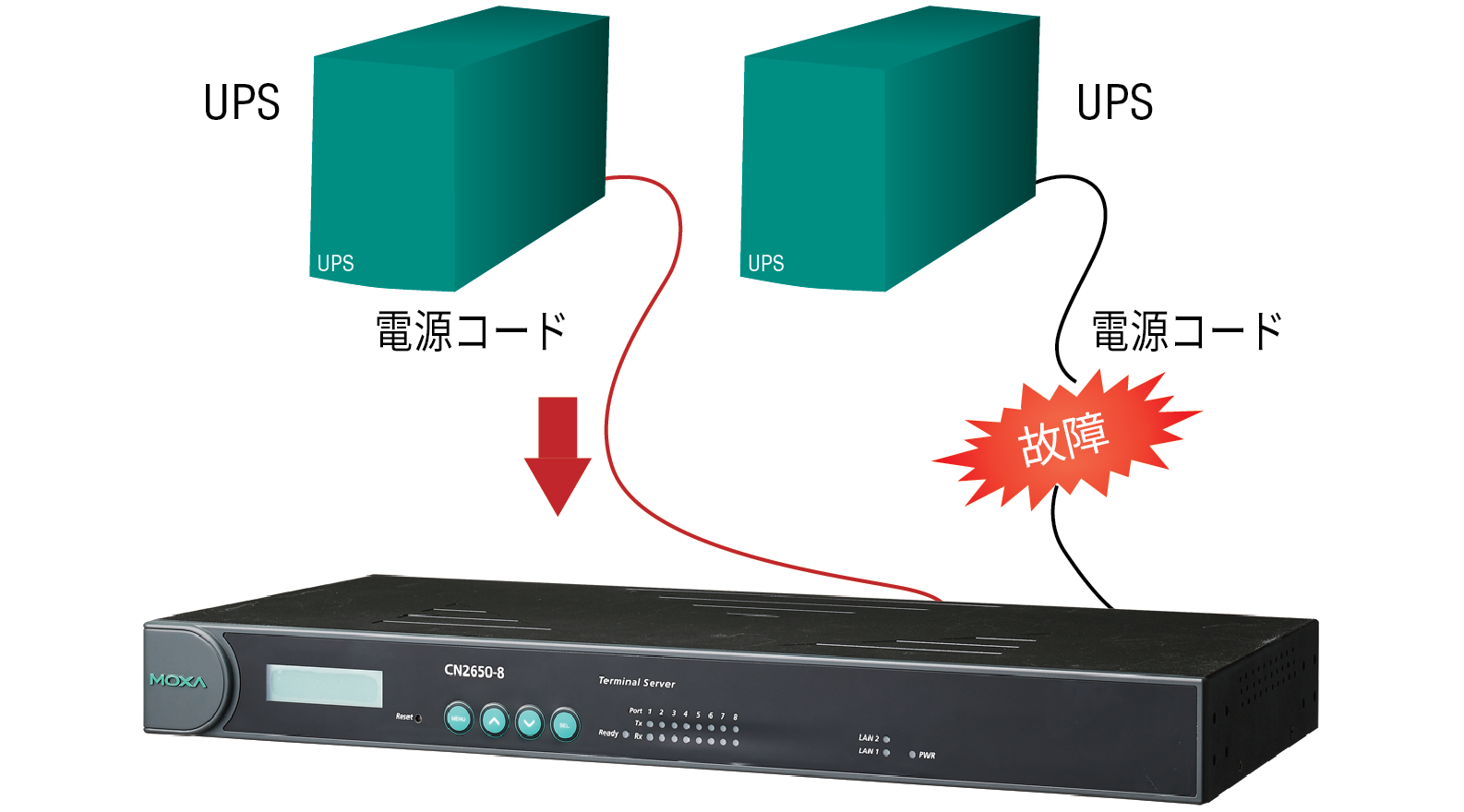

デュアルACモデルをサポート

デュアルパワーの冗長性には、2つの電源入力と冗長内部電源が使用され、これにより電源回路の障害時でもCN2600の機能のすべてが利用できるようになっています。

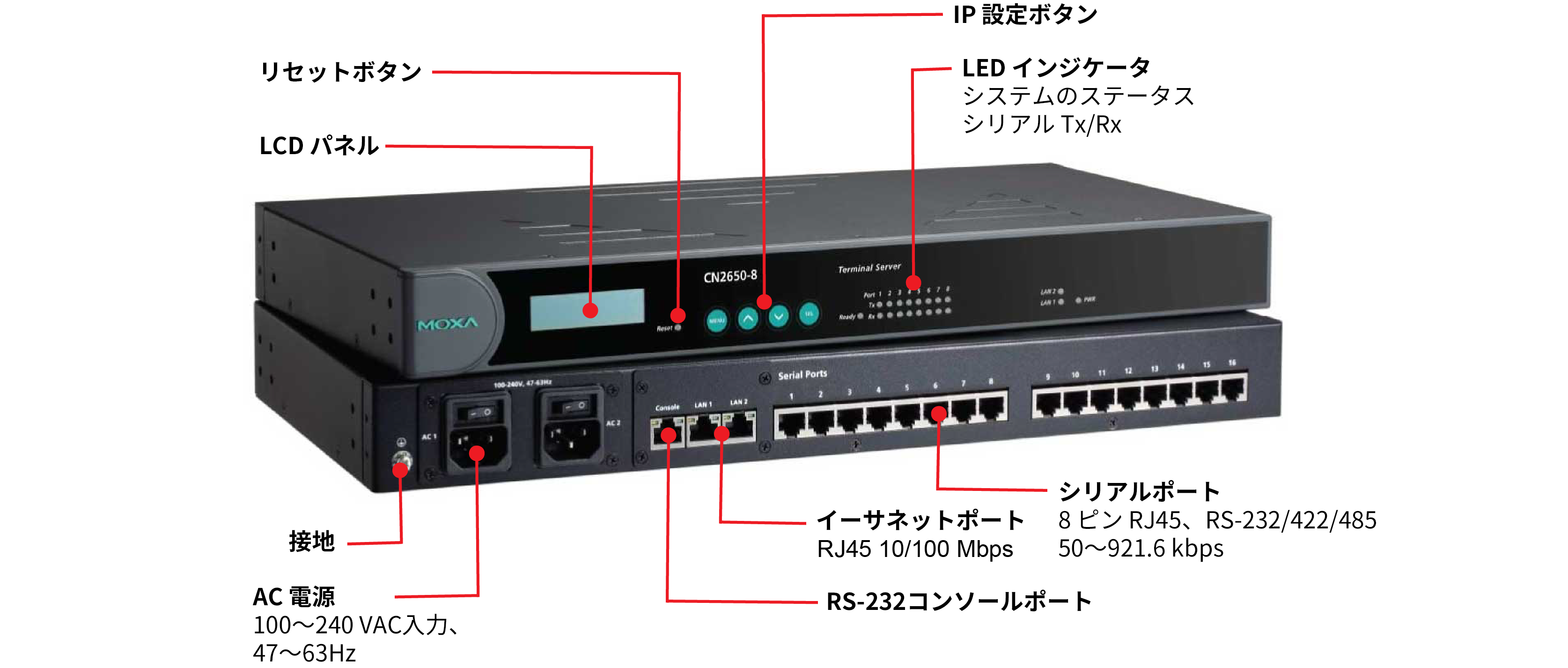

外観



  • 10/100BaseT(X) Ports (RJ45 connector)

    2

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    CN2610-8/CN2610-16: Serial Console, Telnet Console, Windows Utility, Device Search Utility (DSU)
    CN2650-8/CN2650-16/CN2600-2AC models: Serial Console, Telnet Console, Windows Utility, Device Search Utility (DSU), Web console (HTTP/HTTPS)

  • Management

    ARP, BOOTP, DDNS, DHCP Client, DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, ICMP, SLIP

  • MIB

    MIB-II

  • Security

    HTTPS/SSL, RADIUS, SSH, PAP, CHAP

  • Unicast Routing

    RIPV1/V2, Static Route

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • Connector

    CN2600 Series: 8-pin RJ45
    CN2650I models: DB9 male

  • No. of Ports

    CN2600-8 models: 8
    CN2600-16 models: 16

  • Serial Standards

    CN2610 models: RS-232
    CN2650 models: RS-232/422/485

  • Operation Modes

    Real COM mode, TCP Server mode, TCP Client mode, UDP mode, RFC2217 mode, Terminal mode, Reverse Telnet mode, PPP mode, DRDAS mode, Redundant COM mode, Disabled

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, DTR/DSR, XON/XOFF

  • Isolation

    CN2650I models: 2 kV

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (19200, n, 8, 1)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • No. of Power Inputs

    CN2600 Series: 1
    CN2600-2AC models: 2

  • Input Current

    CN2600 Series: 130 mA @ 110 VAC
    CN2600-HV models: 200 mA @ 88 VDC

  • Input Voltage

    CN2600 Series: 100 to 240 VAC, 47 to 63 Hz
    CN2600-HV models: 110 VDC (88 to 300 VDC)

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Installation

    19-inch rack mounting

  • Dimensions (with ears)

    480 x 198 x 45.5 mm (18.9 x 7.80 x 1.77 in)

  • Dimensions (without ears)

    440 x 198 x 45.5 mm (17.32 x 7.80 x 1.77 in)

  • Weight

    CN2610-8/CN2650-8: 2,410 g (5.31 lb)
    CN2610-16/CN2650-16: 2,460 g (5.42 lb)
    CN2610-8-2AC/CN2650-8-2AC/CN2650-8-2AC-T: 2,560 g (5.64 lb)
    CN2610-16-2AC/CN2650-16-2AC/CN2650-16-2AC-T: 2,640 g (5.82 lb)
    CN2650I-8: 3,907 g (8.61 lb)
    CN2650I-16: 4,046 g (8.92 lb)
    CN2650I-8-2AC: 4,284 g (9.44 lb)
    CN2650I-16-2AC: 4,423 g (9.75 lb)
    CN2650I-8-HV-T: 3,848 g (8.48 lb)
    CN2650I-16-HV-T: 3,987 g (8.79 lb)

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)
    CN2650-HV-T Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    Standard Models: 0 to 55°C (32 to 131°F)
    CN2650-8-2AC-T/CN2650-16-2AC-T: -40 to 75°C (40 to 167°F)
    CN2650I-8-HV-T/CN2650I-16-HV-T: -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    CN2600 Series: EN 55032/24
    CN2650I models: EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    CN2600 Series:
    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

    CN2600-HV models:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m
    IEC 61000-4-8 PFMF

  • Safety

    CN2600 Series: UL 60950-1
    CN2650I models: UL 62368-1

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-32

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CN2610-8: 831,925 hrs
    CN2610-16: 639,332 hrs
    CN2610-8-2AC/CN2650-8-2AC: 773,268 hrs
    CN2610-16-2AC: 604,346 hrs
    CN2650-8: 657,123 hrs
    CN2650-16: 457,175 hrs
    CN2650-16-2AC: 442,699 hrs
    CN2650I-8: 374,652 hrs
    CN2650I-8-2AC: 370,752 hrs
    CN2650-8-2AC-T: 190,562 hrs
    CN2650I-16: 248,847 hrs
    CN2650I-16-2AC: 247,119 hrs
    CN2650-16-2AC-T: 115,887 hrs
    CN2650I-8-HV-T: 357,995 hrs
    CN2650I-16-HV-T: 241,404 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
