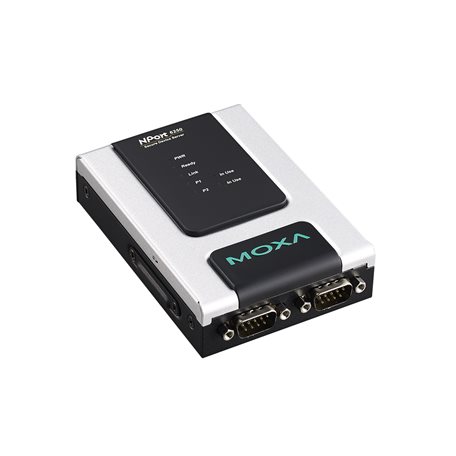

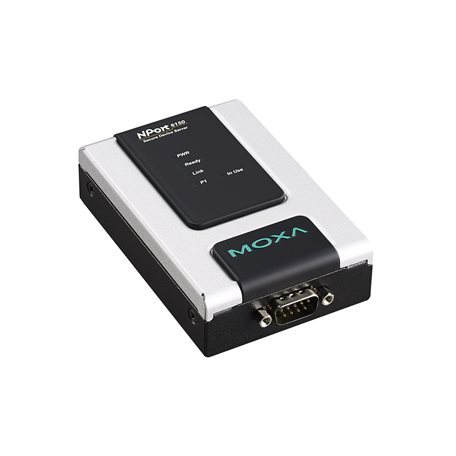

NPort 6100/6200シリーズ

1/2ポートのRS-232/422/485セキュアターミナルサーバー

moxa-nport-6100-6200-series-image-1-(1).jpg | Moxa
moxa-nport-6100-6200-series-image-2-(1).jpg | Moxa
moxa-nport-6100-6200-series-image-3-(1).jpg | Moxa
moxa-nport-6100-6200-series-image-4-(1).jpg | Moxa
moxa-nport-6100-6200-series-image-5-(1).jpg | Moxa
moxa-nport-6100-6200-series-image-6-(1).jpg | Moxa

機能と特長

  • リアルCOM、TCPサーバー、TCPクライアント、ペア接続、ターミナル、リバースターミナルのセキュアな動作モード
  • 非標準のボーレートを高精度でサポートします
  • NPort 6250: ネットワークメディアの選択：10/100BaseT(X)または100BaseFX
  • HTTPSとSSHの拡張されたリモート設定
  • イーサネットのオフライン時にシリアルデータを保存するためのポートバッファー
  • IPv6をサポート
  • コマンドバイコマンドモードでサポートされる汎用シリアルコマンド
  • IEC 62443に基づくセキュリティ機能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

NPort® 6000デバイスサーバーは、SSLとSSHのプロトコルを使用して、暗号化されたシリアルデータをイーサネットを介して送信します。NPort® 6000の3-in-1シリアルポートは、アクセスが簡単な設定メニューから選択されるインターフェースで、RS-232、RS-422、RS-485をサポートします。NPort® 6000 2ポートデバイスサーバーは、10/100BaseT(X)銅線イーサネットまたは100BaseT(X)ファイバーネットワークへ接 続するために利用できます。単数モードと複数モードの両方のファイバーがサポートされています。

セキュアなデータ送信

多くの用途の場合、セキュアなデータ送信を保証することは、シリアルデバイスをネットワークに接続する際に、重要な懸念事項になります。この懸念事項に対処するために、NPort® 6000はSSLやSSHのプロトコルをサポートします。これは、ネットワークを介して送信する前にデータを暗号化することが可能です。NPort® 6000では、プライベートネットワークとパブリックネットワークのいずれの場合でも、データがセキュアに送信されるため、ユーザーは安心することができます。

イーサネット接続の障害時でもゼロデータロス

NPort® 6250デバイスサーバーは、ユーザーにセキュアなシリアルツーイーサネットデータ送信ならびに顧客志向のハードウェア設計を提供することにより、信頼性を確保する上で役立ちます。イーサネット接続が障害を起こすと、NPort® 6250はすべてのシリアルデータを内部の64KBポートバッファーにキューイングします。イーサネット接続が再度確立されると、NPort® 6250はバッファーにあるすべてのデータを受信された順番で速やかに送信します。ユーザーは、SDカードを設置することにより、ポートバッファーのサイズを大きくすることができます。

  • SD Slot

    NPort 6200 Series: Up to 32 GB (SD 2.0 compatible)

  • 10/100BaseT(X) Ports (RJ45 connector)

    NPort 6150/6150-T: 1
    NPort 6250/6250-T: 1
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

    NPort 6250-M-SC Series: 1

  • 100BaseFX Ports (single-mode SC connector)

    NPort 6250-S-SC Series: 1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Optical Fiber

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Configuration Options

    Web Console (HTTP/HTTPS), Serial Console, Telnet/SSH Console, Windows Utility

  • Management

    ARP, BOOTP, DHCP Client, DNS, HTTP, ICMP, IPv4/IPv6, PPPOE, SMTP, SNMPv1/v2c/v3, SNTP, TCP/IP, Telnet, UDP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6.x, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • MIB

    MIB-II

  • Time Management

    SNTP Client

  • Unicast Routing

    RIPV1/V2, Static Route

  • Authentication

    Local Account Accessibility, RADIUS, TACACS+

  • Connector

    DB9 male

  • No. of Ports

    NPort 6150 Series: 1
    NPort 6250 Series: 2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Secure Operation Modes

    Reverse SSH, Secure Pair Connection, Secure Real COM, Secure TCP Client, Secure TCP Server, SSH

  • Standard Operation Modes

    Disabled, Ethernet Modem, Pair Connection, PPP, Printer, Real COM, Reverse Telnet, RFC2217, TCP Client, TCP Server, Terminal, UDP

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Flow Control

    RTS/CTS, DTR/DSR, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    120 ohms

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    NPort 6150/6150-T : 12-48 Vdc, 285 mA
    NPort 6250/6250-T: 12-48 Vdc, 430 mA
    NPort 6250-M-SC/6250-M-SC-T: 12-48 Vdc, 430 mA
    NPort 6250-S-SC/6250-S-SC-T: 12-48 Vdc, 430 mA

  • Input Voltage

    12 to 48 VDC

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Dimensions (with ears)

    NPort 6150 Series: 90 x 100.4 x 29 mm (3.54 x 3.95 x 1.1 in)
    NPort 6250 Series: 89 x 111 x 29 mm (3.50 x 4.37 x 1.1 in)

  • Dimensions (without ears)

    NPort 6150 Series: 67 x 100.4 x 29 mm (2.64 x 3.95 x 1.1 in)
    NPort 6250 Series: 77 x 111 x 29 mm (3.30 x 4.37 x 1.1 in)

  • Weight

    NPort 6150 Series: 190 g (0.42 lb)
    NPort 6250 Series: 240 g (0.53 lb)

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV(AC), 0.5 kV(DC); Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV(AC), 0.5 kV(DC); Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Traffic Control

    NEMA TS2

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-34

  • Safety

    UL 60950-1, UL 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    NPort 6150/6150-T: 1,934,102 hrs
    NPort 6250/6250-T: 1,606,182 hrs
    NPort 6250-M-SC/6250-M-SC-T: 1,526,091 hrs
    NPort 6250-S-SC/6250-S-SC-T: 1,526,091 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
