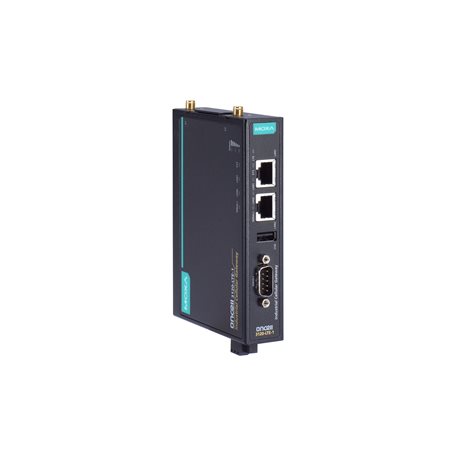

OnCell 3120-LTE-1シリーズ

産業LTE Cat.1用セルラーゲートウェイ

moxa-oncell-3120-lte-1-series-image-(1).jpg | Moxa

機能と特長

  • 現場のデバイスへの集中監視とリモートアクセスのためのMRC Quick Link Ultraをサポート
  • 低消費電力（待機状態で40 mW）
  • 信頼性の高いセルラー接続を実現するGuaranLink
  • デュアルSIMでデュアルセルラーオペレータバックアップ
  • 完全なパス冗長性を実現するセルラーWANおよびイーサネットWANバックアップメカニズム
  • 危険な場所（ATEX Zone 2/IECEx）に適した頑丈なハードウェア設計
  • IPsec、GRE、およびOpenVPNプロトコルを利用した安全なVPN接続機能

認証

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

OnCell 3120-LTE-1シリーズは、信頼性が高く、安全で、低消費電力のLTEゲートウェイのセットで、最新のグローバルLTE Cat 1に対応しています。LTEセルラーゲートウェイは、リモートシリアル、イーサネットデバイスからセルラーネットワークへ信頼性の高い接続を提供し、IIoTリモートアクセスシナリオに合わせてアプリケーションを簡単に実装できます。OnCell 3120-LTE-1シリーズは、効率的な省電力機能により、スケジュールで管理できる待機モード時の消費電力を40 mW未満に抑えます。産業用途の信頼性を高めるために、OnCell 3120-LTE-1は、堅牢なセルラー接続を保証するためのGuaranLinkを備えています。

VPNおよびネットワークセキュリティを備えたリモートアクセスゲートフェイ

  • リモートアクセス用のMRC Quick Link Ultraをサポートし、設定も簡単です。詳細については、セキュアリモートアクセスをご覧ください(https://www.moxa.com/en/products/industrial-network-infrastructure/secure-remote-access/moxa-remote-connect-suite)。

  • NAT/OpenVPN/GRE/IPsec機能によるセキュアで信頼性の高いVPN接続を提供

  • IEC 62443-4-2に基づくサイバーセキュリティ機能

産業レベルの信頼性

  • 危険な場所（ATEX、C1D2、IECEx）に対応する堅牢なハードウェア設計

  • 信頼性の高いセルラー接続を実現するGuaranLink

  • セルラーとイーサネット間のWANバックアップ

  • -30～70°Cの広範囲動作温度

  • 低消費電力：待機モードで40 mW未満

  • Cellular Standards

    LTE Cat. 1
    HSPA
    UMTS
    EDGE
    GPRS
    GSM

  • LTE Data Rate

    10 MHz bandwidth: 10.2 Mbps DL, 5.2 Mbps UL

  • HSPA Data Rates

    7.2 Mbps DL, 5.76 Mbps UL

  • Band Options (EU)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz)
    UMTS/HSPA 900 MHz / 1800 MHz / 2100 MHz
    GSM 900 MHz / 1800 MHz

  • Band Options (AU)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 8 (900 MHz) / LTE Band 9 (1800 MHz) / LTE Band 18 (850 MHz) / LTE Band 19 (850 MHz) / LTE Band 26 (850 MHz) / LTE Band 28 (700 MHz)
    UMTS/HSPA 2100 MHz / 850 MHz / 800 MHz / 900 MHz

  • Band Options (US)

    LTE Band 2 (1900 MHz) / LTE Band 4 (1700MHz (AWS)) / LTE Band 5 (850 MHz) / LTE Band 12 (700 MHz) / LTE Band 13 (700 MHz) / LTE Band 14 (700 MHz) / LTE Band 66 (1700 MHz) / LTE Band 71 (600 MHz)
    UMTS/HSPA 1900 MHz / 1700 MHz / 850 MHz

  • No. of SIMs

    2

  • SIM Format

    Nano SIM

  • Cellular Antenna Connectors

    2 SMA female

  • 10/100BaseT(X) Ports (RJ45 connector)

    2

  • No. of USB Ports

    1

  • USB Connector

    USB Type A

  • USB Standards

    USB 2.0

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Baudrate

    75 bps to 921.6 kbps

  • Console Port

    RS-232 (TxD, RxD, GND), 4-pin header output (115200, n, 8, 1)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Management

    GuaranLink
    DHCP Server
    DDNS
    ARP
    Telnet
    TCP/IP
    UDP
    SMTP
    Remote SMS Control
    Power Saving
    Syslog
    SNMPv1/v2c/v3
    Serial Console
    Telnet Console
    Web Console
    Wireless Search Utility
    Moxa Remote Connect (MRC)

  • Firewall

    Filter: MAC, IP protocol, port-based
    Access IP list

  • Security

    HTTPS

  • Time Management

    SNTP Client

  • Authentication

    PSK/X.509/RSA

  • Encryption

    DES, 3DES, AES, MD5, SHA-1, DH2, DH5

  • Concurrent VPN Tunnels

    5

  • Features

    NAT loopback
    1-to-1
    N-to-1
    Port forwarding

  • OpenVPN

    OpenVPN (client and server), Tunnel mode (routing) and TAP mode (bridge)

  • Encryption

    Blowfish CBC, DES CBC, DES-EDE3 CBC, AES-128/192/256 CBC

  • Concurrent VPN Tunnels

    5

  • Input Current

    0.8 A (max.)

  • Input Voltage

    9 to 36 VDC

  • Power Consumption

    5 W (typ.)

  • Power Connector

    Terminal block

  • Reverse Polarity Protection

    Supported

  • Power Button

    Reset button

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    128.5 x 26 x 89.1 mm (5.06 x 1.02 x 3.51 in)

  • Weight

    550 g (1.22 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -30 to 70°C (-22 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V; 150 kHz to 80 MHz
    IEC 61000-4-8: 30 A/m

  • Freefall

    IEC 60068-2-32

  • Hazardous Locations

    ATEX
    IECEx
    Class I Division 2

  • Radio Frequency

    PTCRB
    FCC ID SLE-LE910CXNF

  • Radio

    RCM
    KC
    JATE
    NCC
    TELEC

  • Carrier Approvals

    Verizon
    AT&T

  • Cellular Standards

    EN 301511
    EN 301908-1
    EN 62311(MPE SAR)
    AS/CA S042
    EN 301489-1/-52

  • Safety

    IEC 60950-1
    IEC 62368-1
    UL 60950-1
    UL 62368-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    585,775 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ライブラリー ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Moxa Remote Connect Suite Software (MRC Client for MRC Quick Link Ultra)
40.6 MB 		ソフトウェアパッケージ
SHA-512
v4.0.0
  • Windows 10
 2024年7月12日 2024年7月12日 リリースノート
Firmware for OnCell 3120-LTE-1 Series
52.0 MB 		ファームウェア
SHA-512
v2.3.0
2024年6月28日 2024年6月28日 リリースノート
Firmware for OnCell 3120-LTE-1 Series (beta firmware for AU and EU models, HW Rev. 1.0.0)
19.2 MB 		ファームウェア
SHA-512
v1.5.3
2022年4月8日 2022年4月8日 リリースノート
Firmware for OnCell 3120-LTE-1 Series (AU and EU models, HW Rev. 1.0.0)
16.2 MB 		ファームウェア
SHA-512
v1.5
2021年8月11日 2021年8月11日 リリースノート
PComm Lite Serial Communication Tool for Windows
1.6 MB 		ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2021年7月27日 2021年7月27日 リリースノート
Windows Driver Manager (for Windows 7, Server 2008, or later))
3.0 MB 		ドライバー
SHA-512
v3.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2020年7月6日 2020年7月6日 リリースノート
Library for OnCell 3120-LTE-1 Series
31.3 KB 		ライブラリー
SHA-512
v1.0
2019年12月30日 2019年12月30日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Declaration of Conformity for UC-3100/OnCell 3120 (-EU) Series
319.9 KB 		宣言書 英語 v1.0 2025年5月16日 2025年5月16日
Manual for MRC Quick Link Ultra
12.1 MB 		マニュアル 英語 v1.0 2024年8月2日 2024年8月2日
Manual for OnCell 3120-LTE-1 Series
9.3 MB 		マニュアル 英語 v1.4 2024年5月31日 2024年5月31日
QIG for OnCell 3120-LTE-1 Series
1.0 MB 		QIG (クイックインストールガイド) 英語 v1.3 2023年3月10日 2023年3月10日
OnCell 3120-LTE-1シリーズデータシート
3.3 MB 		データシート 日本語 v1.0 2019年12月31日 2019年12月31日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (4)

画像を表示
比較
moxa-oncell-3120-lte-1-eu-image.jpg | MoxaOnCell 3120-LTE-1-EU
比較
moxa-oncell-3120-lte-1-eu-t-image.jpg | MoxaOnCell 3120-LTE-1-EU-T
比較
moxa-oncell-3120-lte-1-au-image.jpg | MoxaOnCell 3120-LTE-1-AU
比較
moxa-oncell-3120-lte-1-au-t-image.jpg | MoxaOnCell 3120-LTE-1-AU-T
Cellular StandardLTE Cat 1LTE Cat 1LTE Cat 1LTE Cat 1
LTE BandB1 (2100 MHz)/ B3 (1800 MHz) / B8 (900 MHz) / B20 (800 MHz) / B28 (700 MHz)B1 (2100 MHz) / B3 (1800 MHz) / B8 (900 MHz) / B20 (800 MHz) / B28 (700 MHz)B3 (1800 MHz) / B5 (850 MHz) / B8 (900 MHz) / B28 (700 MHz)B3 (1800 MHz) / B5 (850 MHz) / B8 (900 MHz) / B28 (700 MHz)
Operating Temp.0 to 55°C-30 to 70°C0 to 55°C-30 to 70°C
MountingWall, DIN railWall, DIN railWall, DIN railWall, DIN rail
