IMC-101シリーズ

産業用イーサネット- ファイバメディアコンバータ

moxa-imc-101-series-image-1-(1).jpg | Moxa

機能と特長

10/100BaseT(X)自動ネゴシエーションおよび自動MDI/MDI-X
リンクフォルトパススルー（LFPT）
リレー出力による電源障害、ポート切断アラーム
冗長電源入力
-40～75℃の動作温度範囲（-Tモデル）
危険な場所向けに設計（Class 1 Div. 2/Zone 2、IECEx）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

IMC-101産業用メディアコンバータは、10/100BaseT(X)と100BaseFX(SC/STコネクタ)間の産業クラスのメディア変換を提供します。IMC-101コンバータは産業用に設計されており信頼性が高く、産業オートメーションアプリケーションを継続的に実行し続けるのに優れています。また、各IMC-101コンバータには、損傷や損失を防ぐのに役立つリレー出力警告アラームが付属しています。IMC-101メディアコンバータは、危険な場所（Class 1、Division 2/Zone 2、IECEx、DNV、GL認証）などの過酷な産業環境向けに設計されており、FCC、UL、およびCE規格に準拠しています。IMC-101シリーズのモデルは、0～60°Cの動作温度と、-40～75°Cの広動作温度をサポートしています。すべてのIMC-101コンバータは、100%バーンインテストを受けています。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

1
100BaseFX Ports (multi-mode SC connector)

IMC-101-M-SC/M-SC-IEX Series: 1
100BaseFX Ports (multi-mode ST connector)

IMC-101-M-ST/M-ST-IEX Series: 1
100BaseFX Ports (single-mode SC connector)

IMC-101-S-SC/S-SC-80/S-SC-IEX/S-SC-80-IEX Series: 1
Magnetic Isolation Protection

1.5 kV (built-in)
Optical Fiber

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode (40 km)	Single-Mode (80 km)
Fiber Cable Type		OM1	50/125 µm	G.652	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652	G.652
Typical Distance		4 km	5 km	40 km	80 km
Wave- length	Typical (nm)	1300		1310	1550
	TX Range (nm)	1260 to 1360		1280 to 1340	1530 to 1570
	RX Range (nm)	1100 to 1600		1100 to 1600	1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5	0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34	-3 to -34
	Link Budget (dB)	12		29	29
	Dispersion Penalty (dB)	3		1	1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Input Current

200 mA @ 12 to 45 VDC
Input Voltage

12 to 45 VDC
Overload Current Protection

Supported
Power Connector

Terminal block
Power Consumption

200 mA @ 12 to 45 VDC

IP Rating

IP30
Housing

Metal
Dimensions

53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
Weight

630 g (1.39 lb)
Installation

DIN-rail mounting

Operating Temperature

Standard Models: 0 to 60°C (32 to 140°F)
Wide Temp.Models: -40 to 75°C (-40 to 167°F)
0 to 60°C (32 to 140°F)
-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
Environmental Testing

IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
Safety

EN 60950-1, UL 60950-1
Vibration

IEC 60068-2-6
Hazardous Locations

Standard models: UL/cUL Class I Division 2 Groups A/B/C/D
-IEX models: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2, IECEx

Time

401,000 hrs
Standards

MIL-HDBK-217F

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Declaration of Conformity for IMC-101 Series 302.7 KB	宣言書	英語	v1.0	2024年3月11日 2024年3月11日
QIG for IMC-101 Series 2.2 MB	QIG (クイックインストールガイド)	英語	v9.4	2023年3月1日 2023年3月1日
IMC-101シリーズデータシート 3.4 MB	データシート	日本語	v1.4	2020年5月21日 2020年5月21日
2D CAD for IMC-101 257.4 KB	2D CAD	英語		2017年3月28日 2017年3月28日
2D CAD for IMC-101-M-SC 253.9 KB	2D CAD	英語		2017年3月28日 2017年3月28日
2D CAD for IMC-101-S-SC 253.9 KB	2D CAD	英語		2017年3月28日 2017年3月28日
2D CAD for IMC-101-IEX TOP 223.5 KB	2D CAD	英語		2017年3月28日 2017年3月28日
2D CAD for IMC-101-MST TOP 474.1 KB	2D CAD	英語		2017年3月28日 2017年3月28日

産業用ネットワークインフラ製品カタログ

ソリューションのパンフレット

メディアコンバータセレクションガイド

利用可能なモデル (14)

画像を表示

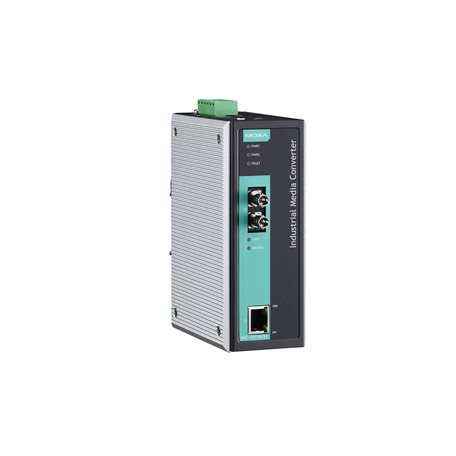

	比較 IMC-101-S-SC-T	比較 IMC-101-M-SC-T	比較 IMC-101-M-ST-IEX	比較 IMC-101-M-ST
Operating Temp.	-40 to 75°C	-40 to 75°C	0 to 60°C	0 to 60°C
Fiber Module Type	Single-mode SC	Multi-mode SC	Multi-mode ST	Multi-mode ST
IECEx	–	–	✓	–
Fiber Transmission Distance	40 km	5 km	5 km	5 km
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 IMC-101-S-SC-IEX	比較 IMC-101-M-SC	比較 IMC-101-M-SC-T-IEX	比較 IMC-101-M-SC-IEX
Operating Temp.	0 to 60°C	0 to 60°C	-40 to 75°C	0 to 60°C
Fiber Module Type	Single-mode SC	Multi-mode SC	Multi-mode SC	Multi-mode SC
IECEx	✓	–	✓	✓
Fiber Transmission Distance	40 km	5 km	5 km	5 km
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

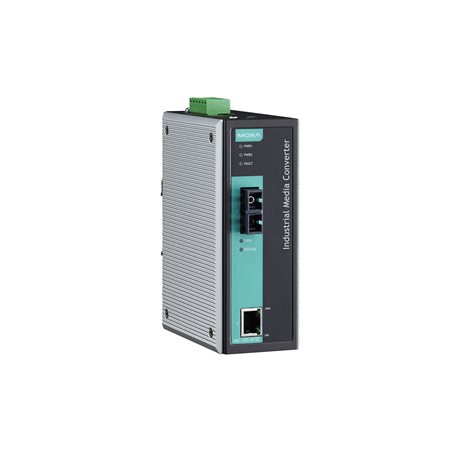

	比較 IMC-101-S-SC-80-T	比較 IMC-101-S-SC-80	比較 IMC-101-M-ST-T-IEX	比較 IMC-101-S-SC
Operating Temp.	-40 to 75°C	0 to 60°C	-40 to 75°C	0 to 60°C
Fiber Module Type	Single-mode SC	Single-mode SC	Multi-mode ST	Single-mode SC
IECEx	–	–	✓	–
Fiber Transmission Distance	80 km	80 km	5 km	40 km
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 IMC-101-S-SC-T-IEX	比較 IMC-101-M-ST-T
Operating Temp.	-40 to 75°C	-40 to 75°C
Fiber Module Type	Single-mode SC	Multi-mode ST
IECEx	✓	–
Fiber Transmission Distance	40 km	5 km
	見積りに追加バッグを見る	見積りに追加バッグを見る
