MOXA

イーサネット to ファイバメディアコンバータ

Moxaのイーサネット to ファイバメディアコンバータは、革新的なリモート管理、産業用グレードの信頼性、そしてあらゆるタイプの産業環境に適合できる柔軟なモジュール式設計を特長としています。

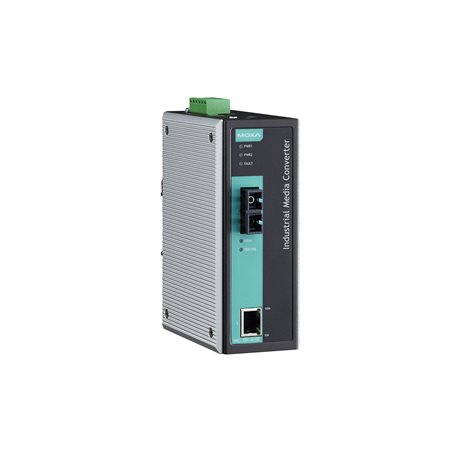

IMC-101-S-SC-80
IMC-101シリーズ

Industrial 10/100BaseT(X) to 100BaseFX media converter, single-mode, SC fiber connector, 80 km, 0 to 60°C

Ethernet Interface

  • 10/100BaseT(X) Ports (RJ45 connector)

    • 1

  • 100BaseFX Ports (single-mode SC connector)

    • 1

  • Magnetic Isolation Protection

    • 1.5 kV (built-in)

  • Optical Fiber

    •

  • Optical Fiber

    •   100BaseFX
      Multi-Mode Single-Mode (40 km) Single-Mode (80 km)
      Fiber Cable Type OM1 50/125 µm G.652 G.652
      800 MHz x km
      Typical Distance 4 km 5 km 40 km 80 km
      Wave-
      length      		 Typical (nm) 1300 1310 1550
      TX Range (nm) 1260 to 1360 1280 to 1340 1530 to 1570
      RX Range (nm) 1100 to 1600 1100 to 1600 1100 to 1600
      Optical Power TX Range (dBm) -10 to -20 0 to -5 0 to -5
      RX Range (dBm) -3 to -32 -3 to -34 -3 to -34
      Link Budget (dB) 12 29 29
      Dispersion Penalty (dB) 3 1 1
      Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
      Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).
Power Parameters

  • Input Current

    • 200 mA @ 12 to 45 VDC

  • Input Voltage

    • 12 to 45 VDC

  • Overload Current Protection

    • Supported

  • Power Connector

    • Terminal block

  • Power Consumption

    • 200 mA @ 12 to 45 VDC
Physical Characteristics

  • IP Rating

    • IP30

  • Housing

    • Metal

  • Dimensions

    • 53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

  • Weight

    • 630 g (1.39 lb)

  • Installation

    • DIN-rail mounting
Environmental Limits

  • Operating Temperature

    • 0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    • -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications

  • EMC

    • EN 55032/24

  • EMI

    • CISPR 32, FCC Part 15B Class A

  • EMS

    • IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
      IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
      IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
      IEC 61000-4-8 PFMF
      IEC 61000-4-11

  • Environmental Testing

    • IEC 60068-2-1
      IEC 60068-2-2
      IEC 60068-2-3

  • Safety

    • EN 60950-1, UL 60950-1

  • Vibration

    • IEC 60068-2-6

  • Hazardous Locations

    • UL/cUL Class I Division 2 Groups A/B/C/D
MTBF

  • Time

    • 401,000 hrs

  • Standards

    • MIL-HDBK-217F
Warranty
