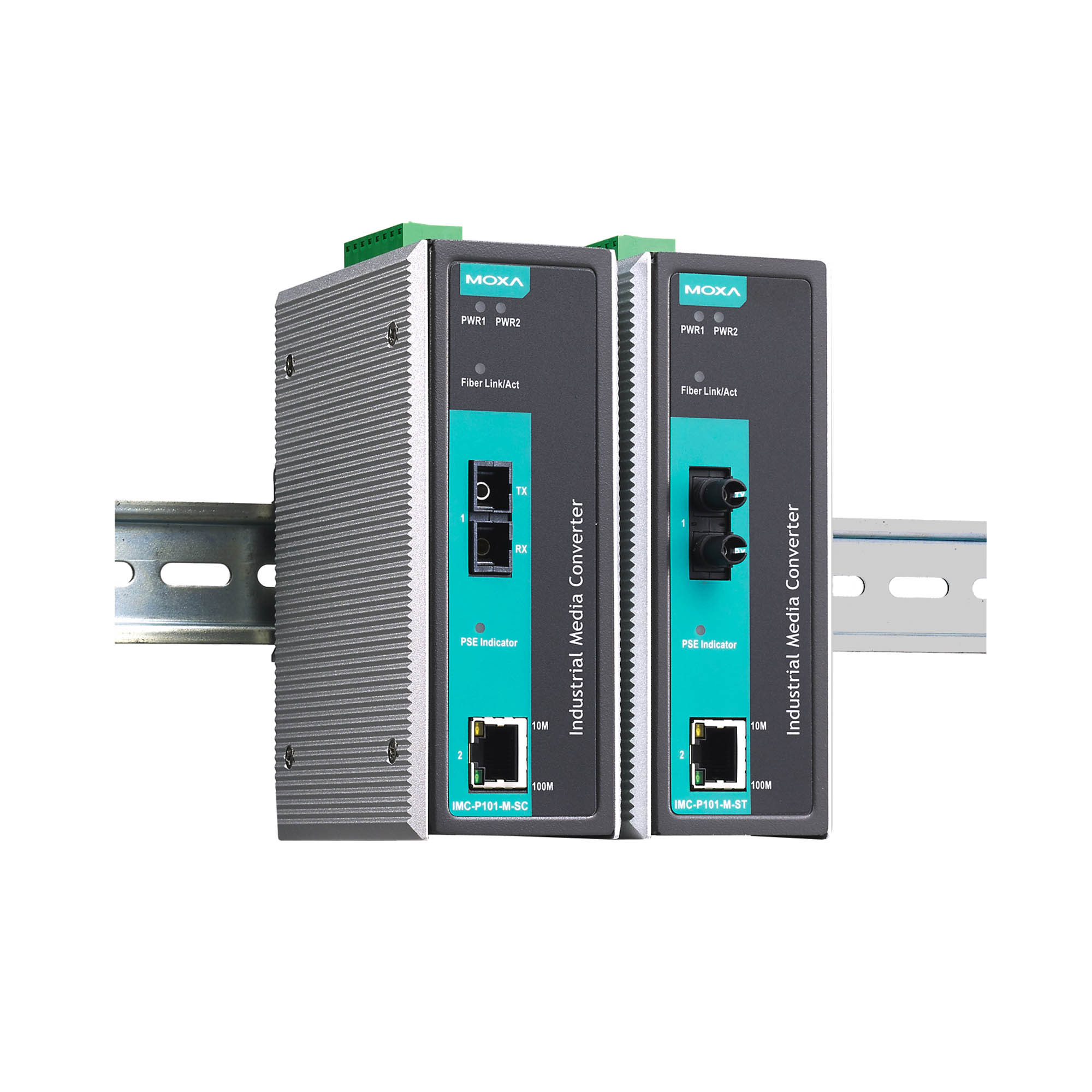

IMC-P101シリーズ

IEEE 802.3af PoEイーサネット- ファイバメディアコンバータ

moxa-imc-p101-series-image-1-(1).jpg | Moxa

機能と特長

  • 10/100BaseT(X)自動ネゴシエーションおよび自動MDI/MDI-X
  • IEEE 802.3af準拠のPoE PSE機器
  • リレー出力による電源障害アラーム
  • ストアアンドフォワードモードとパススルーモードに対応
  • -40～75℃の動作温度範囲（-Tモデル）
  • 冗長なデュアルDC電源入力

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

IMC-P101イーサネット- ファイバメディアコンバータは、10/100BaseT(X)から100BaseFX（SCまたはSTコネクタ付き）へのイーサネットメディア変換を提供します。これらのコンバータは電源装置（PSE）として分類され、この方法で使用した場合、IEEE 802.3af準拠の受電デバイス（PD）に最大15.4 Wを供給できます。これにより、追加の配線が不要になります。IMC-P101シリーズは、IEEE 802.3/802.3u/802.3x（10/100M、全二重/半二重、MDI/MDI-X自動検知）をサポートし、産業用イーサネットネットワークに対応する完全なソリューションを提供します。

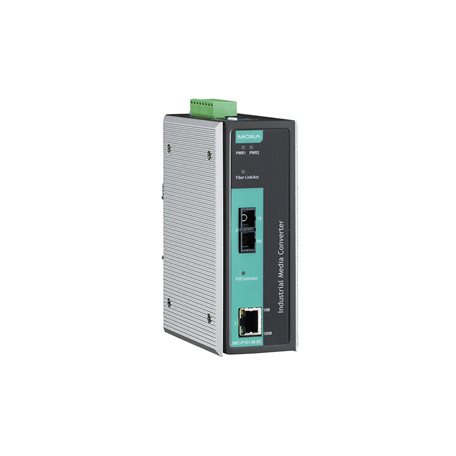

  • 100BaseFX Ports (multi-mode SC connector)

    IMC-P101-M-SC Series: 1

  • 100BaseFX Ports (multi-mode ST connector)

    IMC-P101-M-ST Series: 1

  • 100BaseFX Ports (single-mode SC connector)

    IMC-P101-S-SC Series: 1

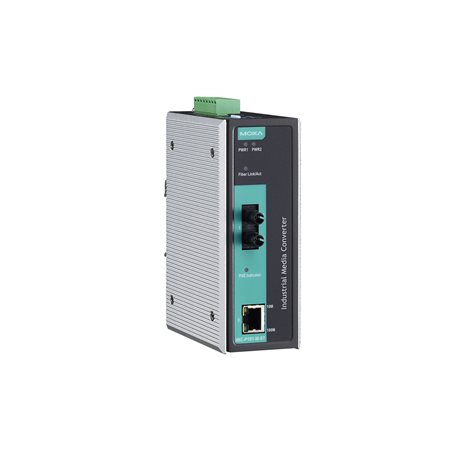

  • 100BaseFX Ports (single-mode ST connector)

    IMC-P101-S-ST Series: 1

  • Optical Fiber

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    1

  • Input Current

    430 mA @ 46 to 57 VDC

  • Input Voltage

    46 to 57 VDC

  • Overload Current Protection

    Supported

  • Power Consumption

    430 mA @ 46 to 57 VDC

  • Housing

    Metal

  • Dimensions

    144.5 x 122.3 x 51.65 mm (5.69 x 4.81 x 2.03 in)

  • Weight

    710 g (1.56 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Environmental Testing

    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    435,210 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Declaration of Conformity for IMC-P101 Series
305.8 KB 		宣言書 英語 v1.0 2024年3月13日 2024年3月13日
QIG for IMC-P101 Series
2.3 MB 		QIG (クイックインストールガイド) 英語 v4.2 2022年4月11日 2022年4月11日
IMC-P101シリーズデータシート
3.4 MB 		データシート 日本語 v1.1 2020年5月21日 2020年5月21日
2D CAD for IMC-P101-SC
159.8 KB 		2D CAD 英語 2014年5月14日 2014年5月14日
2D CAD for IMC-P101-ST
269.9 KB 		2D CAD 英語 2014年5月14日 2014年5月14日
