MOXA

イーサネット to ファイバメディアコンバータ

Moxaのイーサネット to ファイバメディアコンバータは、革新的なリモート管理、産業用グレードの信頼性、そしてあらゆるタイプの産業環境に適合できる柔軟なモジュール式設計を特長としています。

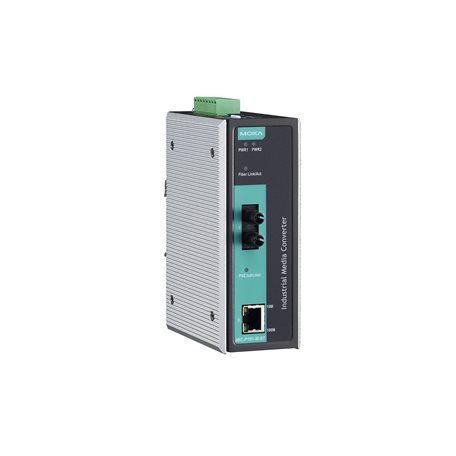

IMC-P101-S-ST-T
IMC-P101シリーズ

PoE industrial 10/100BaseT(X) to 100BaseFX media converter, single-mode port with ST connector, -40 to 75°C operating temperature

Ethernet Interface

  • 100BaseFX Ports (single-mode ST connector)

    • 1

  • Optical Fiber

    •

  • Optical Fiber

    •   100BaseFX
      Multi-Mode Single-Mode
      Fiber Cable Type OM1 50/125 µm G.652
      800 MHz x km
      Typical Distance 4 km 5 km 40 km
      Wavelength Typical (nm) 1300 1310
      TX Range (nm) 1260 to 1360 1280 to 1340
      RX Range (nm) 1100 to 1600 1100 to 1600
      Optical Power TX Range (dBm) -10 to -20 0 to -5
      RX Range (dBm) -3 to -32 -3 to -34
      Link Budget (dB) 12 29
      Dispersion Penalty (dB) 3 1
      Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
      Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Magnetic Isolation Protection

    • 1.5 kV (built-in)

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    • 1
Power Parameters

  • Input Current

    • 430 mA @ 46 to 57 VDC

  • Input Voltage

    • 46 to 57 VDC

  • Overload Current Protection

    • Supported

  • Power Consumption

    • 430 mA @ 46 to 57 VDC
Physical Characteristics

  • Housing

    • Metal

  • Dimensions

    • 144.5 x 122.3 x 51.65 mm (5.69 x 4.81 x 2.03 in)

  • Weight

    • 710 g (1.56 lb)

  • Installation

    • DIN-rail mounting
Environmental Limits

  • Operating Temperature

    • -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    • -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications

  • EMC

    • EN 55032/24

  • EMI

    • CISPR 32, FCC Part 15B Class A

  • EMS

    • IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
      IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
      IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
      IEC 61000-4-8 PFMF
      IEC 61000-4-11

  • Environmental Testing

    • IEC 60068-2-2
      IEC 60068-2-3

  • Safety

    • EN 60950-1, UL 60950-1

  • Vibration

    • IEC 60068-2-6
MTBF

  • Time

    • 435,210 hrs

  • Standards

    • Telcordia (Bellcore), GB
Warranty
