TN-4500Aシリーズ

EN 50155 12+4G / 24+4G ポートギガビットイーサネットスイッチ（最大20 PoE ポート)

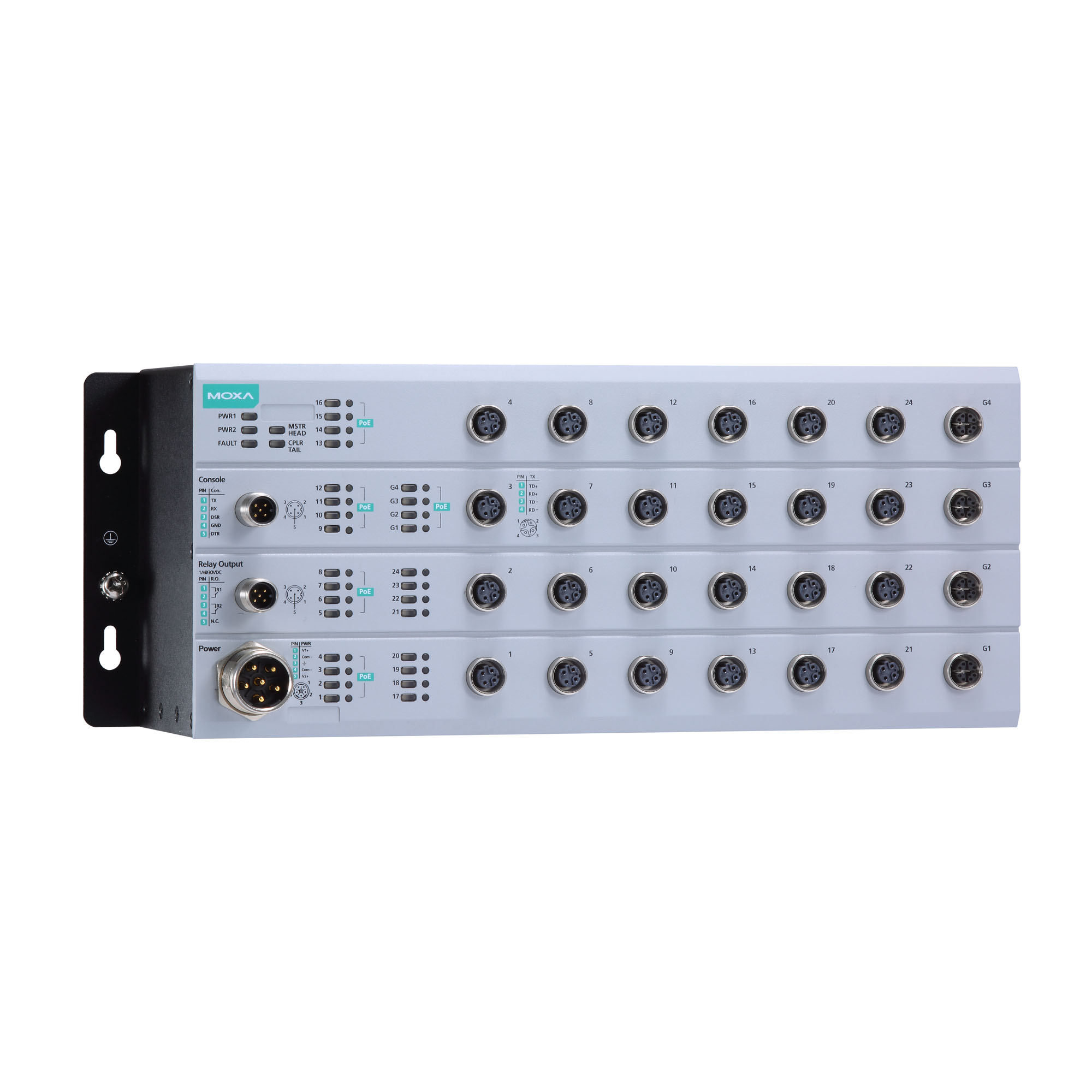

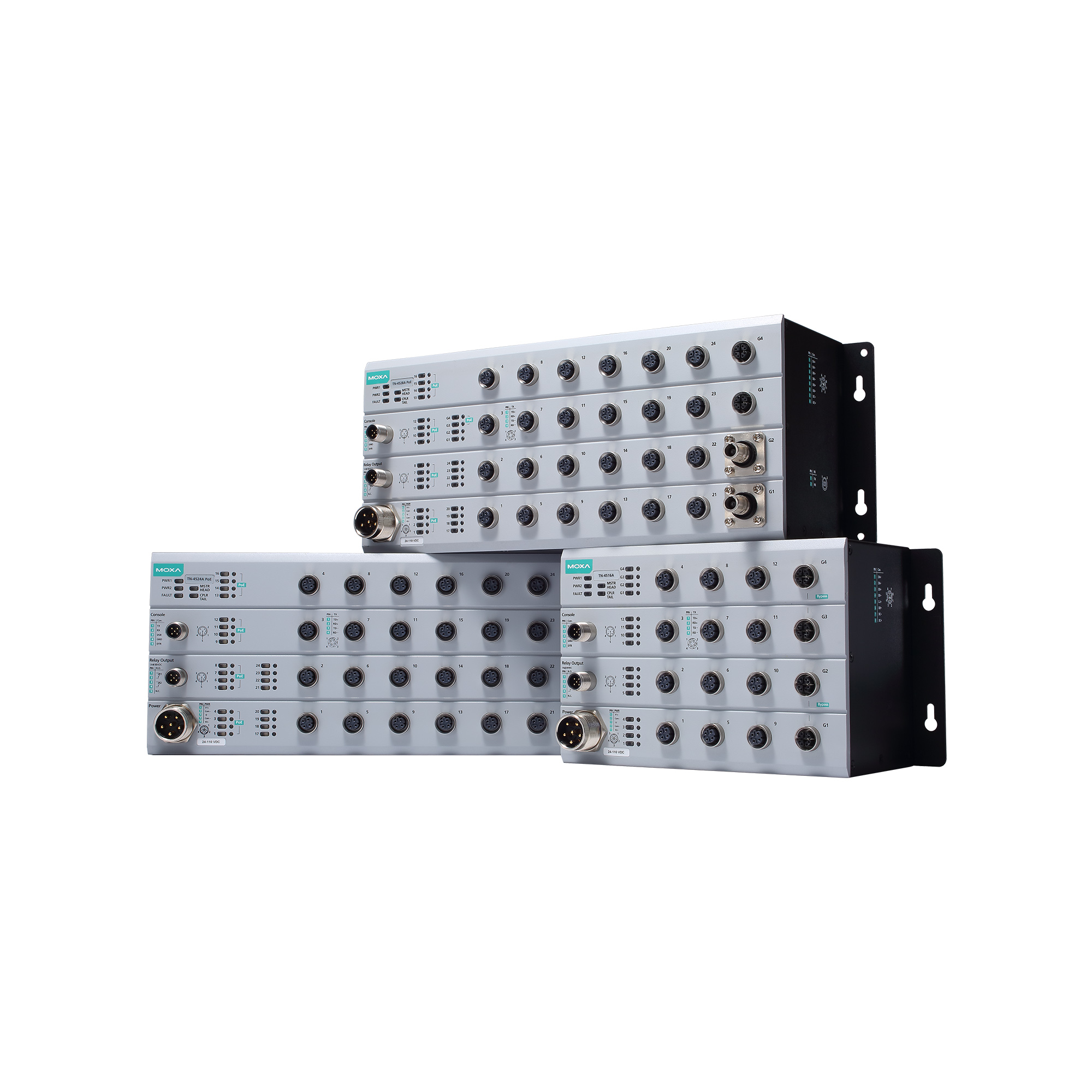

moxa-tn-4500a-series-image-1-(1).jpg | Moxa

moxa-tn-4500a-series-image-2-(1).jpg | Moxa

moxa-tn-4500a-series-image-3-(1).jpg | Moxa

moxa-tn-4500a-series-image-4-(1).jpg | Moxa

moxa-tn-4500a-series-image-5-(1).jpg | Moxa

機能と特長

PoE機能を備えた最大4つのギガビットポート
24～110 VDC電源範囲に対応した絶縁電源
ファイバモデルにマルチモードQ-ODC®インターフェースを組み込んだギガビットファイバポートx 2
バイパスモデルにバイパスリレー機能を備えたギガビットポートx 2
EN 50155全必須検査項目に準拠本製品は、EN 50155標準規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
動作温度範囲-40～75°C
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし、STP/RSTP/MSTPでネットワーク冗長性を実現
最大20個のIEEE 802.3at/af準拠のコンボPoEとイーサネットポート
PoEポートあたり最大30 Wを提供

認証

営業担当者に連絡

製品紹介

ToughNet TN-4500AシリーズM12マネージド・イーサネット・スイッチは、車両や路傍などに設置する鉄道アプリケーションを対象に設計されています。このスイッチは、M12およびその他の円形コネクターを使って厳重で堅牢な接続を確保し、振動や衝撃が日常的に発生するような産業環境でも信頼性の高い運用を保証します。TN-4500Aシリーズイーサネットスイッチは、IEEE 802.3at/af準拠のPoE機能対応/非対応の高速イーサネットM12ポート12個/24個を提供し、ギガビットモデルでは、PoE機能とオプションのバイパスリレー機能が付いた、4つのギガビットイーサネットインターフェースを備えています。また、ファイバモデルの場合、2kmのマルチモードファイバトランシーバを組み込んだギガビットファイバインターフェースポート2つを備えています。PoEスイッチは、電源装置（PSE）に分類されます。

スイッチはポートあたり最大30ワットの電力を提供し、IPカメラ、ワイヤレスアクセスポイント、IP電話などの、IEEE 802.3at/af準拠の電源デバイス（PD）に対する電力供給にも使用できます。24～110VDCの広範囲な電源入力と、絶縁デュアル電源入力により、世界中の様々な場所で同じタイプの電源を使用できるだけでなく、通信システムの信頼性を高めることもできます。さらに、スイッチの-40～75°Cの動作温度範囲により、過酷な環境でも耐えることができます。TN-4500Aシリーズイーサネットスイッチは、動作温度、入力電圧、サージ、ESD、および振動のほか、保護コーティングと電力絶縁に対応するEN 50155の必須項目に準拠しているため、このスイッチは多様な産業アプリケーションに適しています。

その他の機能とメリット

ポートあたり最大30ワット、スイッチあたり合計で120ワットのパワーバジェットを供給
IPv6対応ロゴ（IPv6ロゴ委員会認定）
スイッチはEN 50155規格の必須テスト項目に準拠しており、鉄道車両アプリケーションへの適合性を保証
各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし、STP/RSTP/MSTPでネットワーク冗長性を実現
マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
EtherNet/IPおよびModbus TCP産業用イーサネットプロトコルをサポート
ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化
リアルタイムなトラフィック分類と優先順位付けを行うQoS（IEEE 802.1p/1Q and ToS/DiffServ）
最適な帯域幅利用のIEEE 802.3ad、LACP

異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
Rプロアクティブで効率の高いネットワーク監視のためのRMON
予想外のネットワークステータスを防ぐ帯域幅管理
認定されたMACアドレスのみがアクセスできるポートのロック
オンラインデバッグ用のポートミラーリング
メールとリレー出力を通じた例外検出による自動警告
ラインスワップ高速リカバリ
ネットワーク管理ソフトウェアの自動トポロジー検出用LLDP
ウェブブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティによる構成可能
ネットワークループを防ぐためのループ保護
パネル取り付け機能

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

2 x relay output in one M12 A-coded 5-pin male connector with current carrying capacity of 1 A @ 30 VDC

10/100/1000BaseT(X) Ports (M12 A-coded 8-pin female connector)

TN-4516A-4GTX-WV-T: 4
TN-4516A-4GTX-WV-CT-T: 4
10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

TN-4516A Series non-PoE models: 12
TN-4524A/4528A Series: 8
PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

TN-4516A Series PoE models: 12
TN-4524A/4528A Series: 16
PoE Ports (10/100/1000BaseT(X), M12 A-coded 8-pin female connector)

TN-4500A Series PoE models: 4
TN-4500A Series PoE models with Fiber or Bypass: 2
10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

TN-4516 A-4GTXBP Series: 4
TN-4516A-12PoE-2GPoE-2GTXBP Series: 2
TN-4528A-16PoE-2GPoE-2GTXBP Series: 2
10/100/1000BaseT(X) Ports, Q-ODC Fiber Connector

TN-4516A-12PoE-2GPoE-2GODC Series: 2
TN-4528A-16PoE-2GPoE-2GODC Series: 2
Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3af/at for PoE/PoE+ 0utput: TN-4500A Series PoE models
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

Broadcast Forwarding

IP directed broadcast, broadcast forwarding
Configuration Options

Command Line Interface (CLI), Command Line Interface (CLI) through Serial/Telnet/SSH, Web Console (HTTP/HTTPS), Windows Utility
Filter

802.1Q, GMRP, GVRP, IGMP v1/v2/v3, Port-based VLAN, Static Multicast
Industrial Protocols

EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave)
Management

Back Pressure Flow Control, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, SNMP Trap, Syslog, Telnet, Account Management
MIB

Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols

Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, Turbo Ring with DRC
Security

Broadcast storm protection, HTTPS/SSL, Local Account Accessibility, TACACS+, Port Lock, RADIUS, Rate Limit, SSH
Time Management

IEEE 1588 PTP v1/v2, NTP Server/Client, SNTP

IGMP Groups

256
Max. No. of VLANs

64
VLAN ID Range

VID 1 to 4094

LED Indicators

STATE, PWR1, PWR2, FAULT, 10/100/1000M

Console Port

M12 A-coded male connector

Input Current

TN-4516A Series non-PoE models: Max. 0.7 A @ 24 VDC
TN-4516A Series PoE models: Max. 7.0 A @ 24 VDC
TN-4524A Series: Max. 6.5 A @ 24 VDC
TN-4528A Series: Max. 7.2 A @ 24 VDC
Input Voltage

24/36/48/72/96/110 VDC
No. of Power Inputs

2
Operating Voltage

16.8 to 137.5 VDC
Overload Current Protection

Supported
Power Connector

M23 connector
Reverse Polarity Protection

Supported
Total PoE Power Budget

TN-4500A Series PoE models: 120 W

Housing

Metal
IP Rating

IP42
Dimensions

TN-4516A Series: 229.8 x 132 x 122.3 mm (9.05 x 5.20 x 4.81 in)
TN-4524A/4528A Series: 347.8 x 132 x 122.3 mm (13.70 x 5.20 x 4.81 in)
Weight

TN-4516A Series non-PoE models: 1,965 g (4.32 lb)
TN-4516A Series PoE models: 2,607 g (5.74 lb)
TN-4516A Series Fiber models: 2,705 g (5.96 lb)
TN-4524A Series: 3,063 g (6.74 lb)
TN-4528A Series: 3,304 g (7.27 lb)
TN-4528A Series Fiber models: 3,375 g (7.44 lb)
Installation

DIN-rail mounting (optional), Wall mounting
Protection

TN-4500A Series -CT models: PCB Conformal Coating

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m

EMC

EN 55032/24
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Freefall

IEC 60068-2-31
Radio Frequency

FCC
Railway

EN 50121-4, EN 50155, IEC 60571
Railway Fire Protection

EN 45545-2
Safety

IEC 60950-1, UL 61010-2-201
Shock

IEC 60068-2-27, IEC 61373, EN 50155
Vibration

IEC 60068-2-64, IEC 61373, EN 50155

Green Product

RoHS, CRoHS, WEEE

Standards

Telcordia SR332
Time

TN-4516A-4GTX Series: 599,164 hrs
TN-4516A-4GTXBP Series: 589,421 hrs
TN-4516A-12PoE-4GPoE Series: 428,680 hrs
TN-4516A-12PoE-2GPoE-2GTXBP Series: 427,322 hrs
TN-4516A-12PoE-2GPoE-2GODC Series: 421,432 hrs
TN-4524A-16PoE Series: 429,402 hrs
TN-4528A-16PoE-4GPoE Series: 393,894 hrs
TN-4528A-16PoE-2GPoE-2GTXBP Series: 392,746 hrs
TN-4528A-16PoE-2GPoE-2GODC Series: 387,767 hrs

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
MXview v3.2.6 Software 417.7 MB	ソフトウェアパッケージ	7E61FAFA8181CE8957BBCE72D493B6100F36BEC4E3CCC531FD9F99C3DA32D5BEAC49703369B1E80B196B1A925E183E4B9DB53E8E5C6FE5E2A96C0FA0846F884F SHA-512	v3.2.6	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2022年1月7日 2022年1月7日リリースノート
Firmware for TN-4500A Series (TN-4512A, TN-4516A) 3.0 MB	ファームウェア	37574BACA9DD04F05D096974C83C5A439FDE28568AFB9E44DB0CBA2C6AC76EF4C22505C9F5C9BAE9B2407BEF0F8826734906754C97F50E8D7DEE101D3C5E4A0B SHA-512	v3.9		2021年11月16日 2021年11月16日リリースノート
Firmware for TN-4500A Series (TN-4524A, TN-4528A) 2.9 MB	ファームウェア	CB2880EB7ECA34C7B265C36AF1EF3B68DB0CC0A8A0F2356C96DD73866AE15A1886C8943A051089667C3C93B9A42360C8137C88577106684DC16EC1EF1C29EEE8 SHA-512	v3.9		2021年11月16日 2021年11月16日リリースノート
MXview v3.2.4 Software 389.2 MB	ソフトウェアパッケージ	1D2FAB15637DBEB5A3E2FF8A732571A1CB57CB00AA20B0C624752620445C83747CCABF0C975BD1472F4339645B7D02177A0B62D66B409158C7FFD9FAA35A2A5D SHA-512	v3.2.4	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2021年7月16日 2021年7月16日リリースノート
Firmware for TN-4500A Series ((TN-4516A)) 2.7 MB	ファームウェア	575D45F10A9F0D4273C661A47F1170682E419A2F20F7277413CDA3523767AF69F6B9ADF738705BE2DD9FA5CB7D059B97509AAB68C9AC19C09D4957923B5C6842 SHA-512	v3.6		2019年7月4日 2019年7月4日リリースノート
Firmware for TN-4500A Series (TN-4524A/TN-4528A) 2.6 MB	ファームウェア	A6C4614EE55BD8D63E9C3AEA160CE58C0E3CA80C56B21D3600E8C19C46685895192A22C90F6905E4FA188F1E048C219CD0B4AC24E5A57AA6B729DA55F8EED30E SHA-512	v3.6		2019年6月5日 2019年6月5日リリースノート
Firmware for TN-4500A Series (TN-4516A) 2.5 MB	ファームウェア	9504B73F57E9BC4EBB004E3BF5A94F71821E32348E234926CC732A66E6629CA82D57D68D4ABBE43B63094D7385644CE109D7A61D290994AED8BB407AE78B917F SHA-512	v3.5		2019年1月17日 2019年1月17日リリースノート
Firmware for TN-4500A Series (TN-4524A/TN-4528A) 2.5 MB	ファームウェア	697FDF77C449AF0C5F5D1E5939DE2024A17FB211ADC85125592F196D6DC1B1E10F007247142054BD8F9BA8A59892F23A9381F2F4F7AA556EC83B3BB66BA168A5 SHA-512	v3.5		2019年1月17日 2019年1月17日リリースノート
Software Package for TN-4500A Series (TN-4516A MIB) 160.4 KB	ソフトウェアパッケージ	E9C00219657F872781D6693AF3BC82333EAA085EC5DDCB6BCA9E653A3254A073DE0B8FC89D88309427E0C552152B51EE62DF86A7893081B7081C779508772B8C SHA-512	v3.6		2018年5月18日 2018年5月18日リリースノート
Software Package for TN-4500A Series (TN-4516A PoE MIB) 174.2 KB	ソフトウェアパッケージ	54EC5697340F67A6C3485D0653C21B74DB9564C108D24ADD1EEA5489F7EB9E583CCB20C47251C67523888BAAF475CA4E4AA07B3A7E1F7B441465E5C0219A6D16 SHA-512	v3.6		2018年5月18日 2018年5月18日リリースノート
Software Package for TN-4500A Series (TN-4524A MIB) 174.8 KB	ソフトウェアパッケージ	2B88AA2320EE690E9E8520310D2B2738529A7E1EF0D1FD2CDAE8A95025425F4A5650B871909658F4F1C046A09B428A3C85A5C7823E023F9D1C76E432468CA677 SHA-512	v3.6		2018年5月18日 2018年5月18日リリースノート
Software Package for TN-4500A Series (TN-4528A MIB) 162.4 KB	ソフトウェアパッケージ	901647D58B1DC0E593C1A77F8E92C09FF51FACE905823E133051220FCD85B09808DA1B383010440867AE278B14B0B810BB8874251F8E46D4A72A92873D8D58DE SHA-512	v3.6		2018年5月18日 2018年5月18日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Manual for TN Series Ethernet Switches (TN-4500A/TN-5500A Series) 10.4 MB	マニュアル	英語	v2.5	2022年1月5日 2022年1月5日
QIG for TN-4500A Series 2.1 MB	QIG (クイックインストールガイド)	英語	v3.0	2021年4月29日 2021年4月29日
TN Series Command Line Interface User's Manual 1.3 MB	マニュアル	英語	v1.1	2019年7月25日 2019年7月25日
TN Series Managed Ethernet Switch User's Manual 6.6 MB	マニュアル	英語	v2.4	2019年7月25日 2019年7月25日
TN Series Communication Redundancy User's Manual 1.5 MB	マニュアル	英語	v2.1	2019年7月25日 2019年7月25日
TN-4500Aシリーズデータシート 5.1 MB	データシート	日本語	v1.0	2018年11月11日 2018年11月11日
TN Series Industrial Protocols User's Guide 13.3 MB	マニュアル	英語	v1.0	2016年12月1日 2016年12月1日

産業用ネットワークインフラ

ソリューションのパンフレット

よりスマートな鉄道を実現する統合IPソリューション

利用可能なモデル (18)

画像を表示

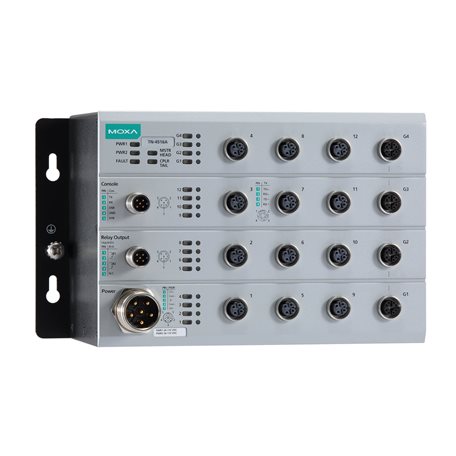

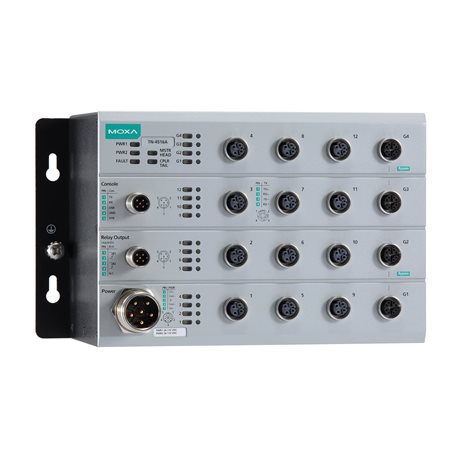

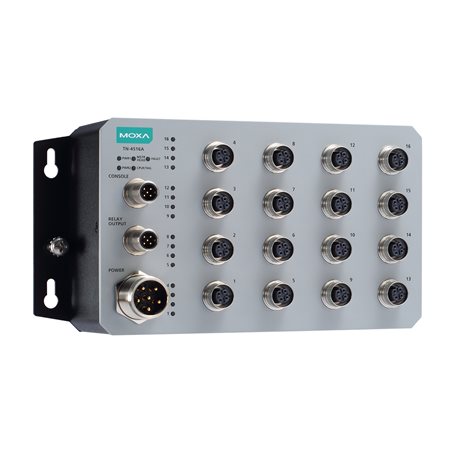

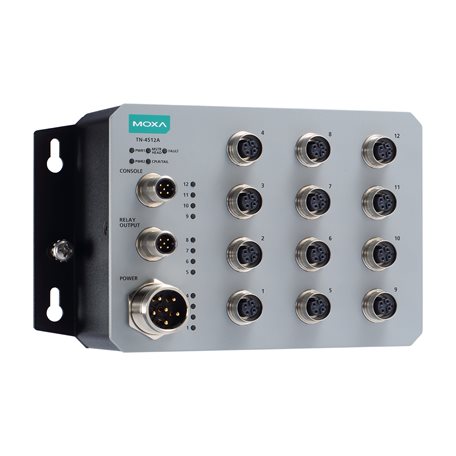

	比較 TN-4516A-4GTX-WV-T	比較 TN-4516A-4GTXBP-WV-T	比較 TN-4516A-4GTX-WV-CT-T	比較 TN-4516A-4GTXBP-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	4	–	4	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	4	–	4
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	12	12	12	12
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	–	–	–	–
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	–	–	–	–
Conformal Coating	–	–	✓	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

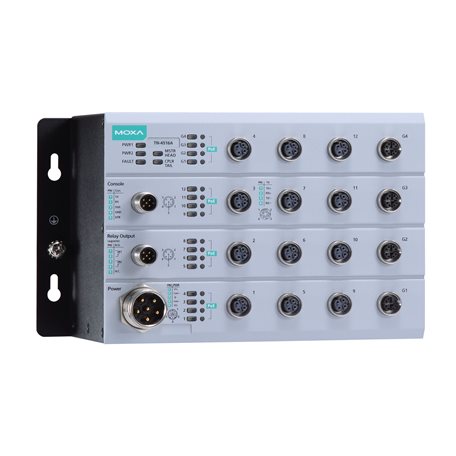

	比較 TN-4516A-12PoE-4GPoE-WV-T	比較 TN-4516A-12PoE-4GPoE-WV-CT-T	比較 TN-4516A-12PoE-2GPoE-2GTXBP-WV-T	比較 TN-4516A-12PoE-2GPoE-2GTXBP-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	2	2
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	–	–	–	–
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	12	12	12	12
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	4	4	2	2
Conformal Coating	–	✓	–	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

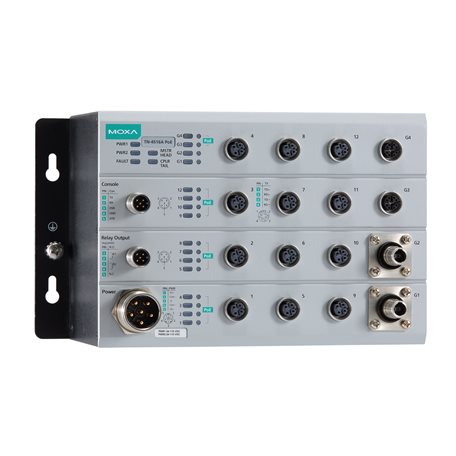

	比較 TN-4516A-12PoE-2GPoE-2GODC-WV-T	比較 TN-4516A-12PoE-2GPoE-2GODC-WV-CT-T	比較 TN-4524A-16PoE-WV-T	比較 TN-4524A-16PoE-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	2	2	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	–	–
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	–	–	8	8
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	12	12	16	16
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	2	2	–	–
Conformal Coating	–	✓	–	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

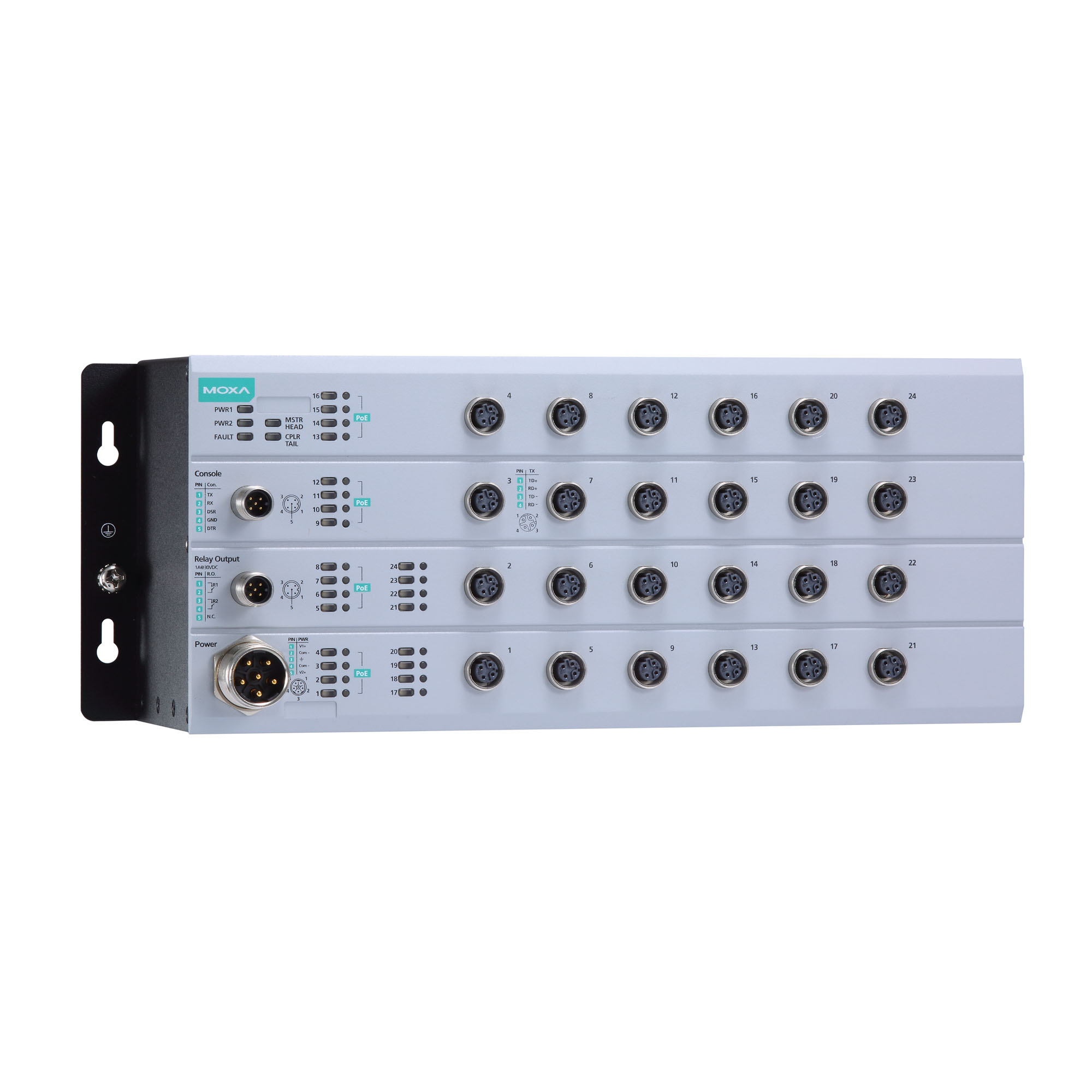

	比較 TN-4528A-16PoE-4GPoE-WV-T	比較 TN-4528A-16PoE-4GPoE-WV-CT-T	比較 TN-4528A-16PoE-2GPoE-2GTXBP-WV-T	比較 TN-4528A-16PoE-2GPoE-2GTXBP-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	2	2
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	8	8	8	8
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	16	16	16	16
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	4	4	2	2
Conformal Coating	–	✓	–	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

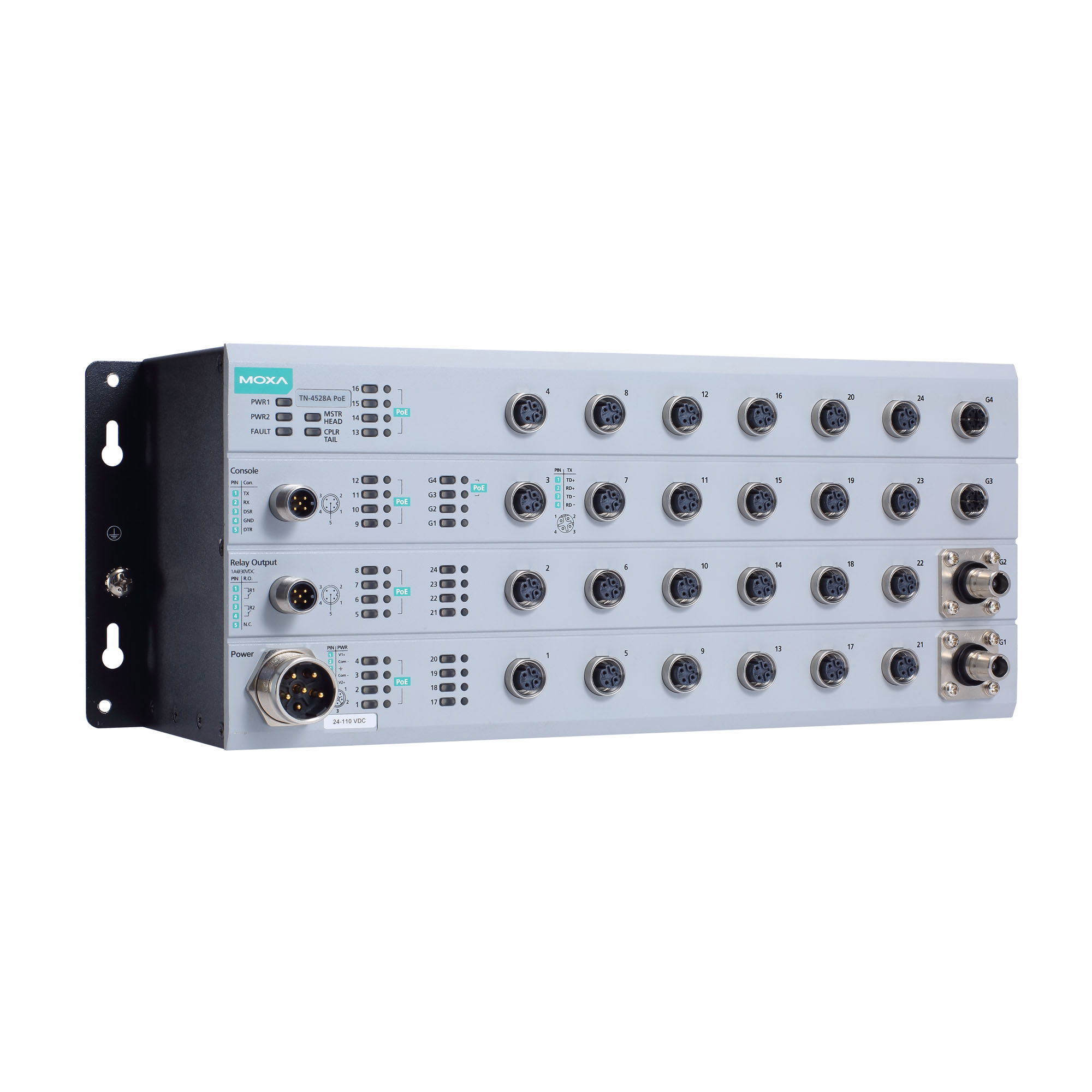

	比較 TN-4528A-16PoE-2GPoE-2GODC-WV-T	比較 TN-4528A-16PoE-2GPoE-2GODC-WV-CT-T
