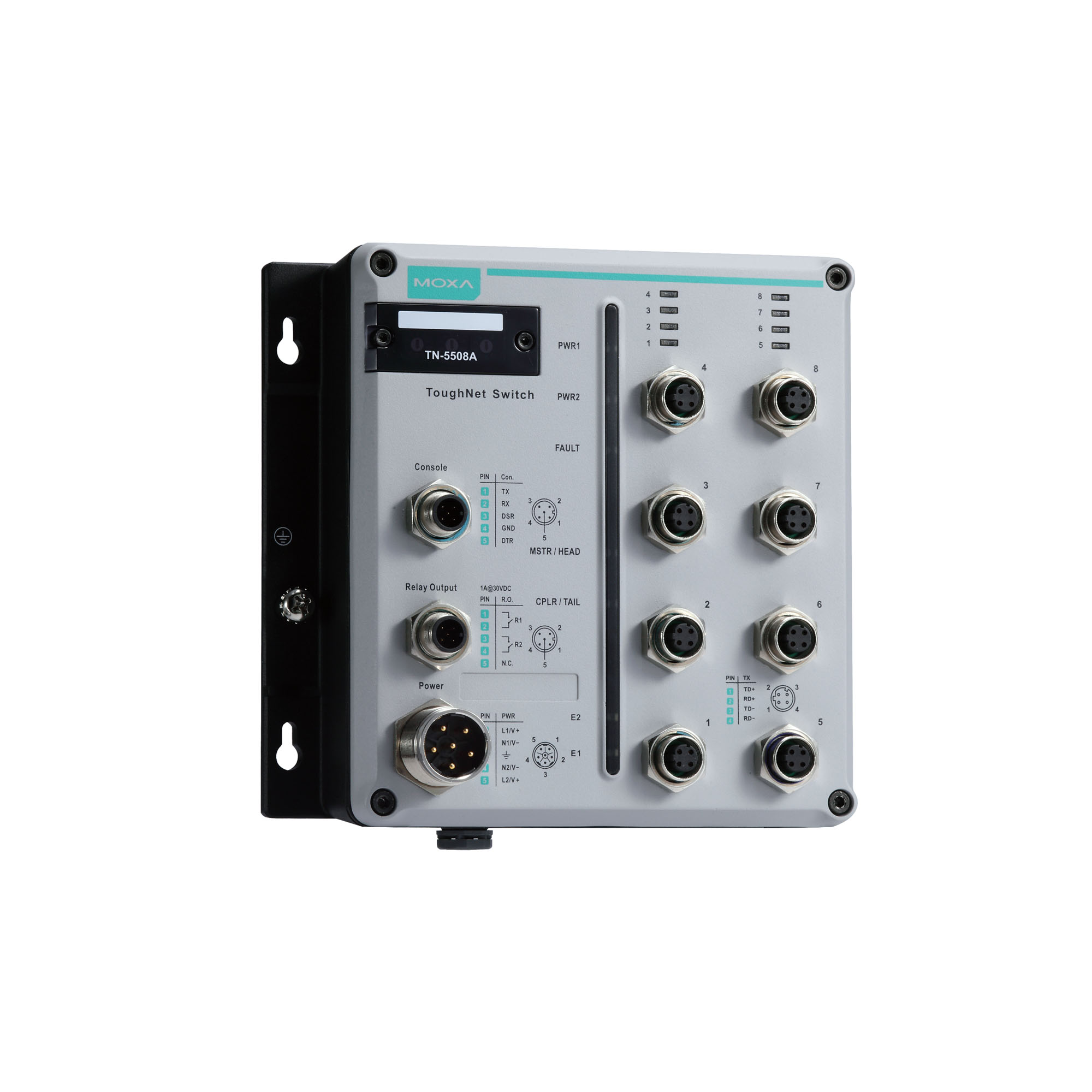

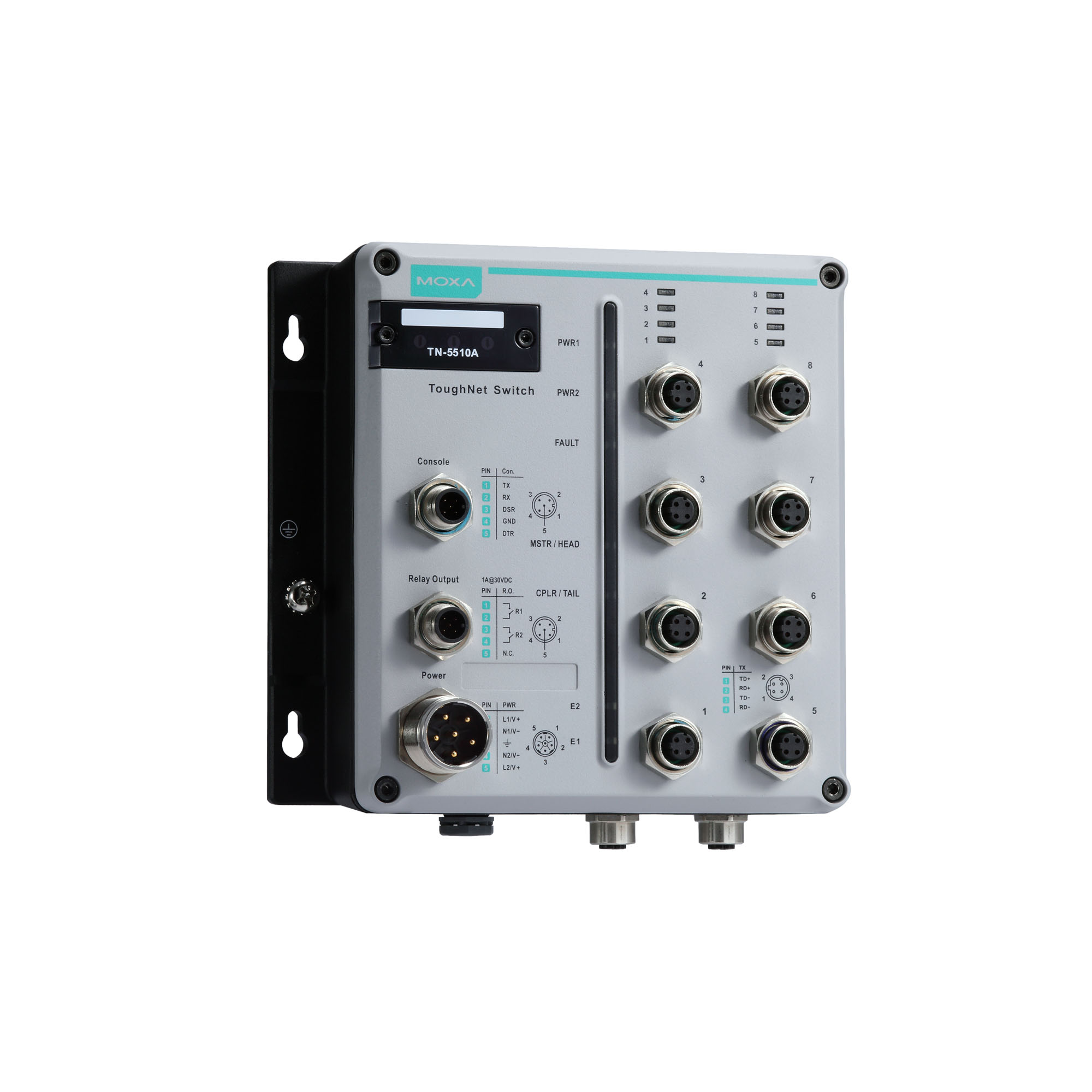

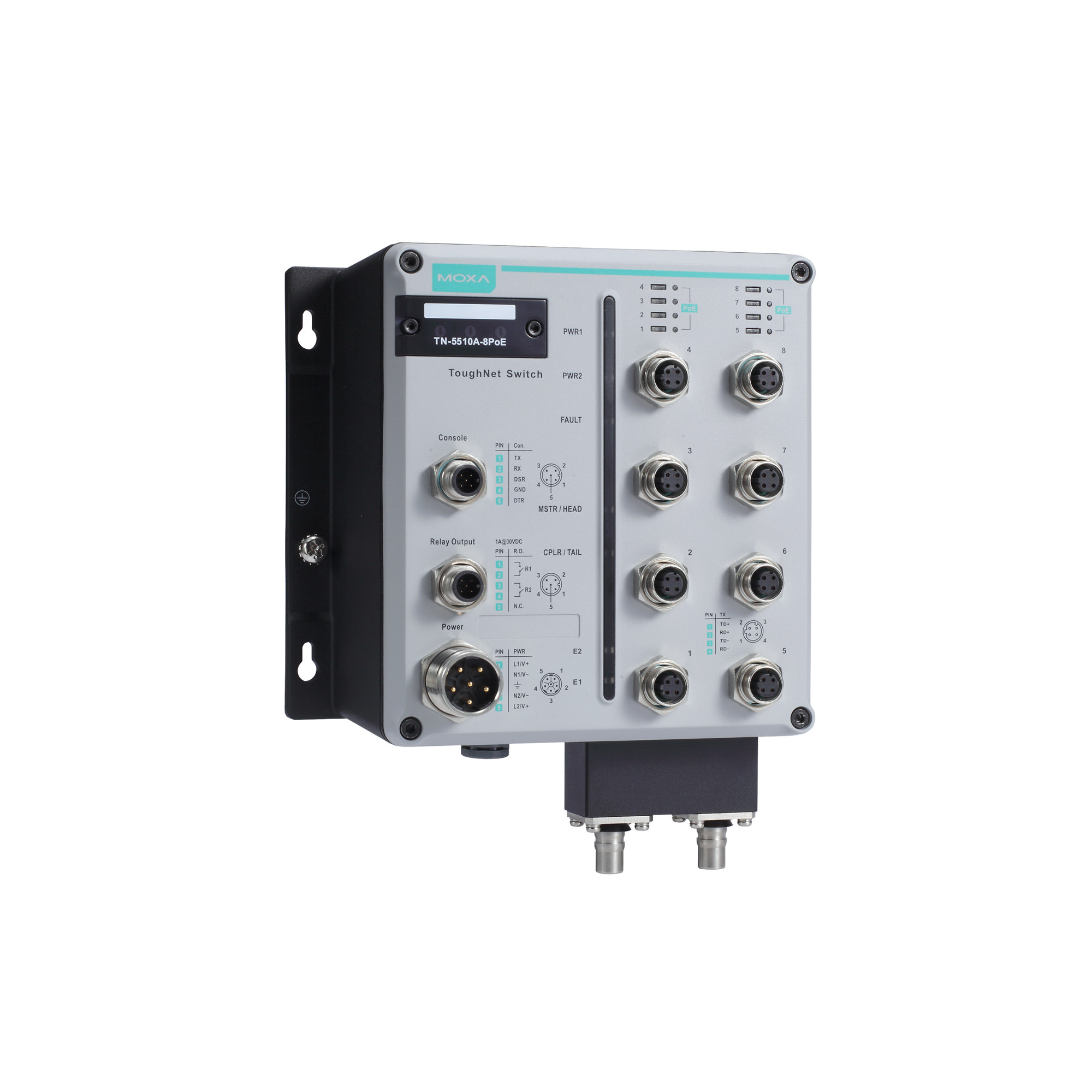

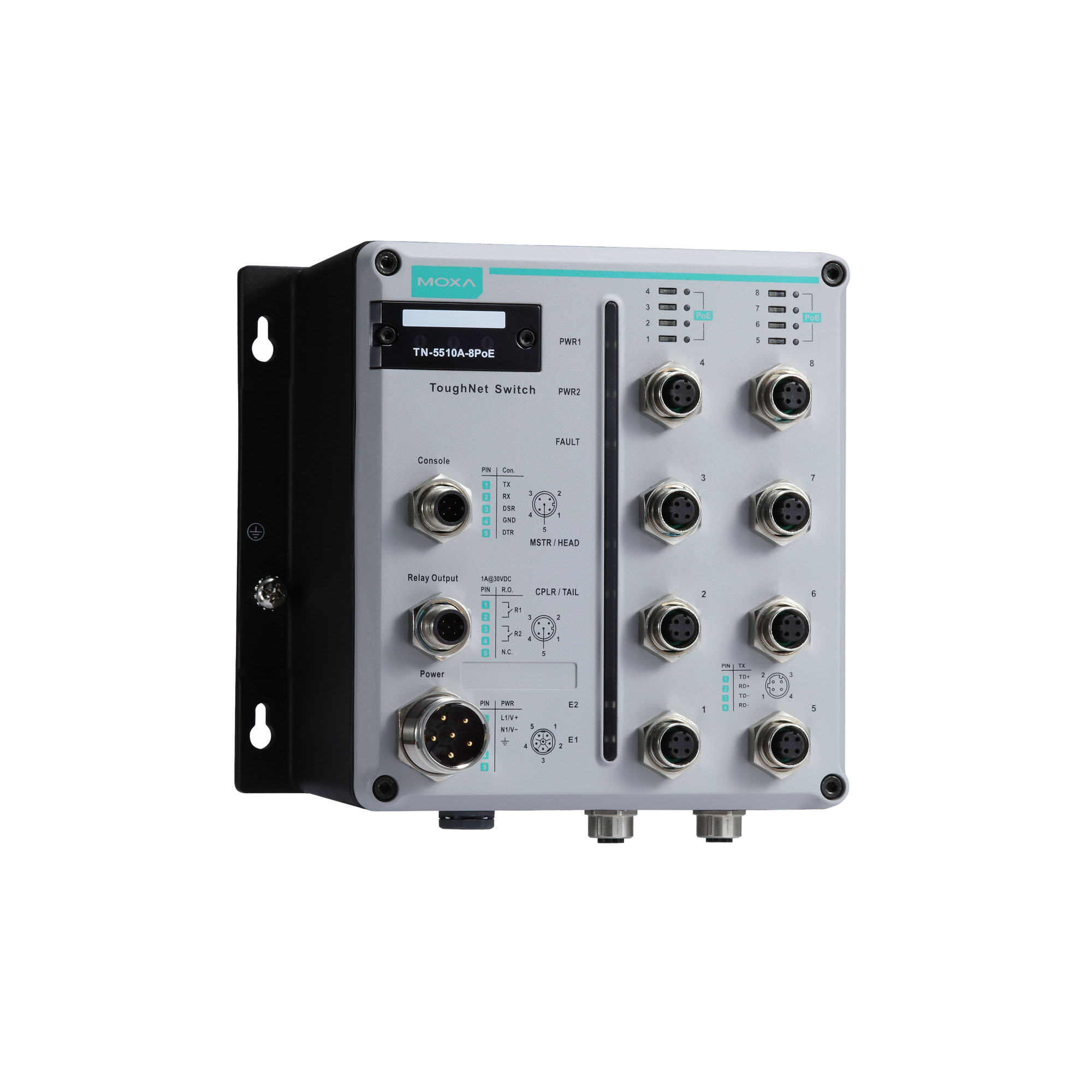

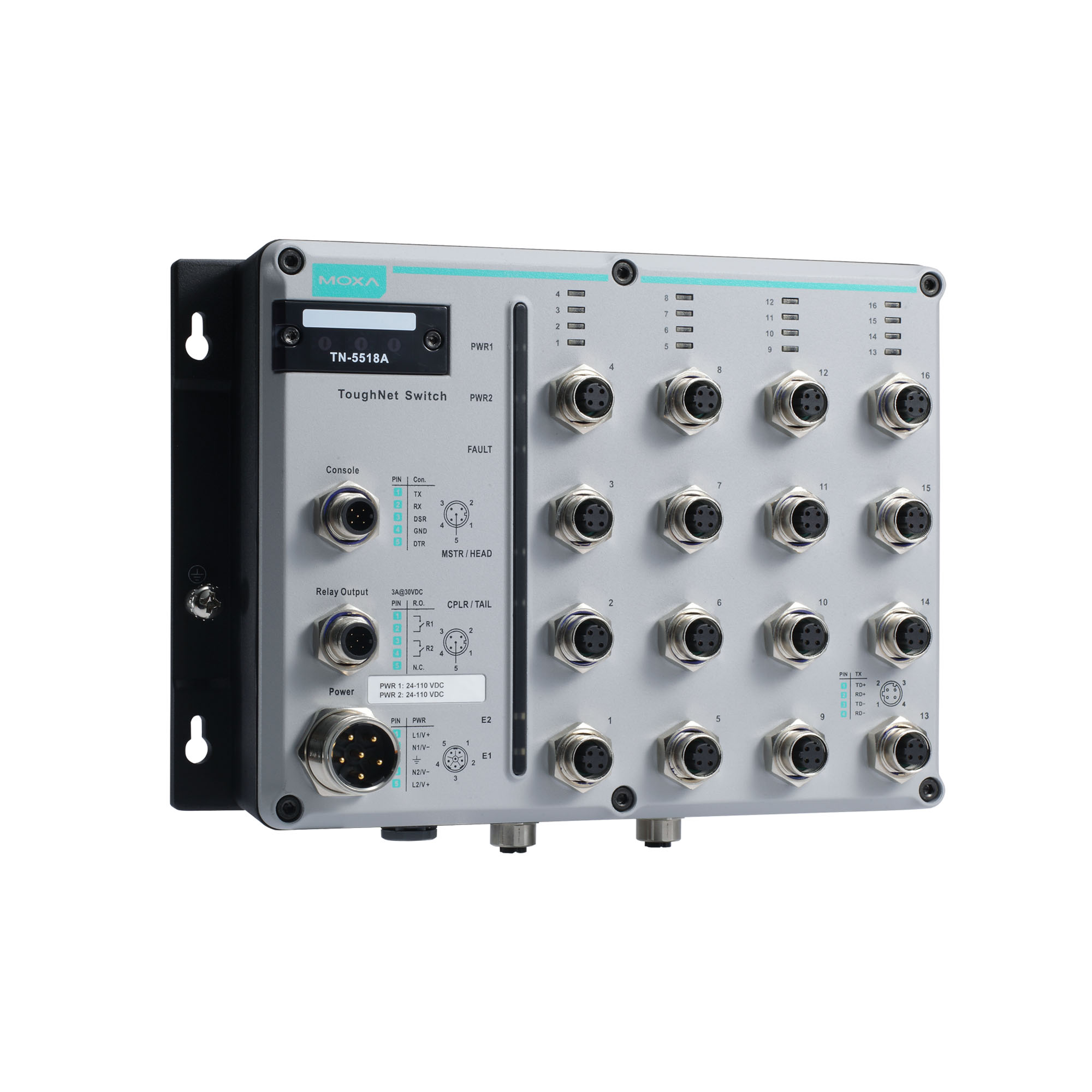

TN-5500Aシリーズ

EN 50155 8 - 18ポートイーサネットスイッチ（最大8つのPoEポートと最大2つのギガビットポート）

moxa-tn-5500a-series-image-1-(1).jpg | Moxa

moxa-tn-5500a-series-image-2-(1).jpg | Moxa

moxa-tn-5500a-series-image-3-(1).jpg | Moxa

moxa-tn-5500a-series-image-4-(1).jpg | Moxa

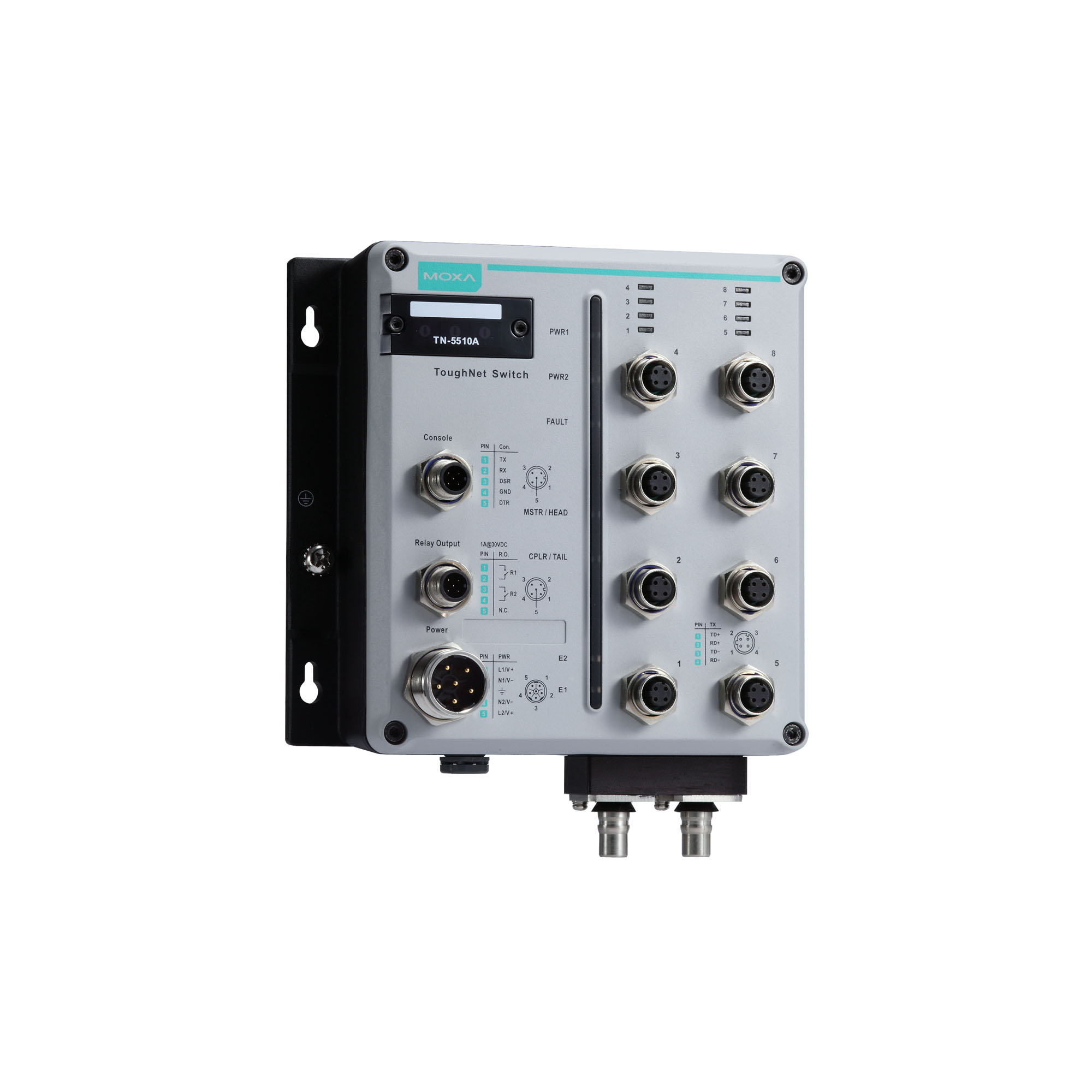

moxa-tn-5500a-series-image-5-(1).jpg | Moxa

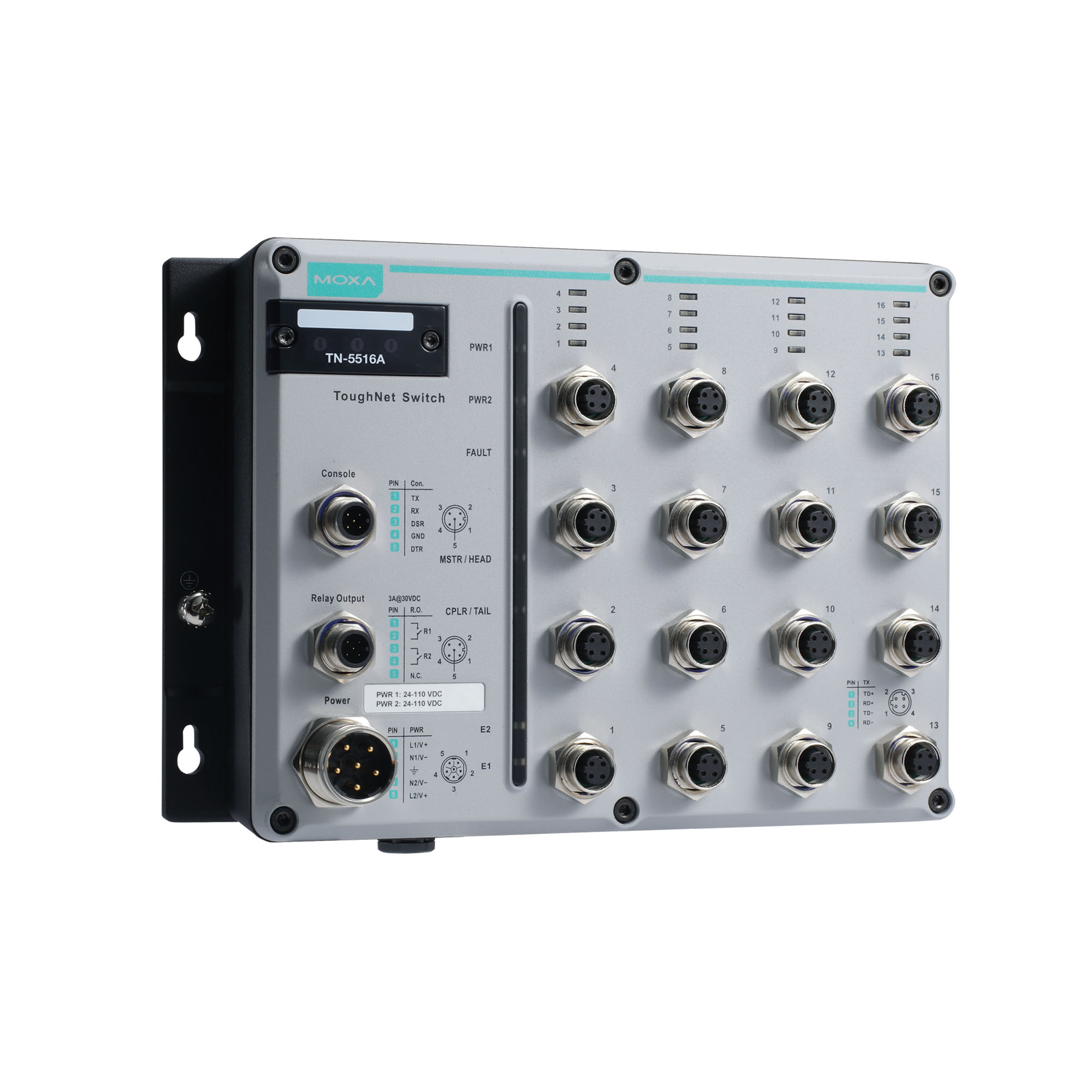

moxa-tn-5500a-series-image-6-(1).jpg | Moxa

moxa-tn-5500a-series-image-7-(1).jpg | Moxa

特徴および利点

オプションのバイパスリレー機能を備えた最大2つのギガビットポート
8つのIEEE 802.3at/af準拠のPoEおよびイーサネットコンボポート
24～110 VDC電源範囲に対応した絶縁電源
EN 50155全必須検査項目に準拠本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
動作温度範囲-40～75°C
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし、STP/RSTP/MSTPでネットワーク冗長性を実現

認証

営業担当者に連絡

製品紹介

ToughNet TN-5500AシリーズM12マネージドイーサネットスイッチは、車両や沿線などに設置する鉄道アプリケーションを対象に設計されています。 TN-5500Aシリーズスイッチは、M12およびその他の円形コネクタを使用してタイトで堅牢な接続を確保し、振動や衝撃などの環境擾乱に対する信頼性の高い運用を保証します。TN-5500Aシリーズイーサネットスイッチは、IEEE 802.3at/af準拠のPoE（Power-over-Ethernet）機能対応/非対応の高速イーサネットM12ポートを8個または16個と、オプションのバイパスリレー機能付きギガビットイーサネットインターフェースを提供するために下側に2つのポートを用意しています。PoEスイッチは給電機器（PSE）として分類され、ポートあたり最大30ワットの電力を提供します。また、IP監視、ワイヤレスアクセスポイント、IP電話などの、IEEE 802.3at/af準拠の受電デバイス（PD）に対する電力供給にも使用できます。

TN-5500Aシリーズは、24/36/48/72/96/110 VDCの広い電源入力範囲を提供しています。これにより、世界中のさまざまな場所で同じタイプの電源を使用できます。さらに、24～110 VDCの広い電源入力範囲と絶縁電源により、通信システムの信頼性が向上します。さらに、40～75°Cの広い動作温度への対応とIP54保護等級の防水タイプのケースにより、過酷な環境への導入が可能です。TN-5500Aシリーズイーサネットスイッチは、動作温度、入力電圧、サージ、ESD、および振動のほか、保護コーティングと電力絶縁に対応するEN 50155の必須項目に準拠しているため、このスイッチは多様な産業アプリケーションに適しています。

その他の機能とメリット

ポートあたり最大30ワット、スイッチあたり合計で120ワットのパワーバジェットを供給
IPv6対応ロゴ（IPv6ロゴ委員会認定）
業界をリードする鉄道アプリケーション向けEN 50155 PoEスイッチ
各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし、STP/RSTP/MSTPでネットワーク冗長性を実現
マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
EtherNet/IPおよびModbus TCP産業用イーサネットプロトコルをサポート
ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化
リアルタイムなトラフィック分類と優先順位付けを行うQoS（IEEE 802.1p/1Q and ToS/DiffServ）
最適な帯域幅利用のIEEE 802.3ad、LACP

異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
プロアクティブで効率の高いネットワーク監視のためのRMON
想定外のネットワーク状況を防ぐ帯域幅管理
認定されたMACアドレスのみがアクセスできるポートのロック
オンラインデバッグ用のポートミラーリング
メールとリレー出力を通じた例外検出による自動警告
ラインスワップ高速リカバリ
ネットワーク管理ソフトウェアの自動トポロジー検出用LLDP
ウェブブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティによる構成可能
ネットワークループを防ぐためのループ保護
パネルマウントまたはDINレールマウント取り付け機能

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

2 x relay output in one M12 A-coded 5-pin male connector with current carrying capacity of 1 A @ 30 VDC

10/100/1000BaseT(X) Ports, Q-ODC Fiber Connector

TN-5510A-2GLSX Series: 2
TN-5510A-8PoE-2GLSX Series: 2
10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector)

TN-5510A-2GTX Series: 2
TN-5510A-8PoE-2GTX Series: 2
TN-5518A-2GTX Series: 2
TN-5518A-8PoE-2GTX Series: 2
10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

TN-5510A-2GTXBP Series: 2
TN-5510A-8PoE-2GTXBP Series: 2
10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

TN-5508A/5510A Series non-PoE models: 8
TN-5516A/5518A Series non-PoE models: 16
TN-5516A/5518A Series PoE models: 8
PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

TN-5500A Series PoE models: 8
Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
TN-5500A Series PoE models: IEEE 802.3af/at for PoE/PoE+ output
TN-5510A Series 2GLSX models: IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

Broadcast Forwarding

IP directed broadcast, broadcast forwarding
Configuration Options

Command Line Interface (CLI), Command Line Interface (CLI) through Serial/Telnet/SSH, Web Console (HTTP/HTTPS), Windows Utility
Filter

802.1Q, GMRP, GVRP, IGMP v1/v2/v3, Port-based VLAN, Static Multicast
Industrial Protocols

EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave)
Management

Back Pressure Flow Control, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, IOxpress, LLDP, Port Mirror, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, SNMP Trap, Syslog, Telnet, Account Management
MIB

Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols

Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, Turbo Ring with DRC
Security

Broadcast storm protection, HTTPS/SSL, Local Account Accessibility, TACACS+, Port Lock, RADIUS, Rate Limit, SSH
Time Management

IEEE 1588 PTP v1/v2, NTP Server/Client, SNTP

IGMP Groups

256
Max. No. of VLANs

64
VLAN ID Range

VID 1 to 4094

LED Indicators

STATE, PWR1, PWR2, FAULT, 10/100/1000M

Console Port

M12 A-coded male connector

Input Current

TN-5508A-WV Series: 0.28 A @ 24 VDC, 0.07 A @ 110 VDC
TN-5508A-8PoE Series: 7.6 A @ 24 VDC, 1.55 A @ 110 VDC
TN-5510A-2GTXBP Series: 0.56 A @ 24 VDC, 0.13 A @ 110 VDC
TN-5510A-2GLSX Series: 0.45 A @ 24 VDC, 0.1 A @ 110 VDC
TN-5510A-8PoE-2GTX Series: 7.90 A @ 24 VDC, 1.61 A @ 110 VDC
TN-5510A-8PoE-2GLSX Series: 7.80 A @ 24 VDC, 1.58 A @ 110 VDC
TN-5516A-WV Series: 0.39 A @ 24 VDC, 0.09 A @ 110 VDC
TN-5516A-8PoE Series: 8.37 A @ 24 VDC, 1.65 A @ 110 VDC
TN-5518A-2GTX Series 0.68 A @ 24 VDC, 0.16 A @ 110 VDC
TN-5518A-8PoE-2GTX Series: 8.66 A @ 24 VDC, 1.69 A @ 110 VDC
Input Voltage

24/36/48/72/96/110 VDC, Redundant dual inputs
No. of Power Inputs

TN-5500A Series non-PoE models: 2
TN-5500A Series PoE models: 1
Operating Voltage

16.8 to 137.5 VDC
Overload Current Protection

Supported
Power Connector

M23 connector
Reverse Polarity Protection

Supported
Total PoE Power Budget

TN-5500A Series PoE models: 120 W

Housing

Metal
IP Rating

IP54
Dimensions

TN-5508A Series non-PoE models: 185 x 175.8 x 76 mm (7.28 x 6.92 x 2.99 in)
TN-5508A Series PoE models: 185 x 175.8 x 115 mm (7.28 x 6.92 x 4.53 in)
TN-5510A Series non-PoE models: 185 x 180.9 x 76 mm (7.28 x 7.12 x 2.99 in)
TN-5510A Series PoE models: 185 x 180.9 x 115 mm (7.28 x 7.12 x 4.53 in)
TN-5510A-2GLSX-ODC Series: 185 x 204.3 x 76.0 mm (7.28 x 8.04 x 2.99 in)
TN-5510A-8PoE-2GLSX-ODC series: 185 x 219.3 x 115 mm (7.28 x 8.63 x 4.53 in)
TN-5516A Series non-PoE models: 250 x 175.8 x 76 mm (9.84 x 6.92 x 2.99 in)
TN-5516A Series PoE models: 250 x 175.8 x 115 mm (9.84 x 6.92 x 4.53 in)
TN-5518A Series non-PoE models: 250 x 180.9 x 76 mm (9.84 x 7.12 x 2.99 in)
TN-5518A Series PoE models: 250 x 180.9 x 115 mm (9.84 x 7.12 x 4.53 in)
Weight

TN-5508A Series non-PoE models: 1,610 g (3.54 lb)
TN-5508A Series PoE models: 2,383 g (5.25 lb)
TN-5510A Series non-PoE models: 1,805 g (3.97 lb)
TN-5510A Series PoE models: 2,690 g (5.93 lb)
TN-5516A Series non-PoE models: 2,138 g (4.71 lb)
TN-5516A Series PoE models: 3,286 g (7.24 lb)
TN-5518A Series non-PoE models: 2,250 g (4.96 lb)
TN-5518A Series PoE models: 3,439 g (7.58 lb)
Installation

DIN-rail mounting (optional), Wall mounting
Protection

TN-5500A Series -CT models: PCB conformal coating

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m

EMC

EN 55032/24
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Freefall

IEC 60068-2-31
Radio Frequency

FCC
Railway

EN 50121-4, EN 50155, IEC 60571
Railway Fire Protection

EN 45545-2
Safety

IEC 60950-1, UL 61010-2-201
Shock

IEC 60068-2-27, IEC 61373, EN 50155
Vibration

IEC 60068-2-64, IEC 61373, EN 50155

Green Product

RoHS, CRoHS, WEEE

Time

TN-5508A-WV Series: 814,964 hrs
TN-5508A-8PoE Series: 526,372 hrs
TN-5510A-2GTX Series: 758,855 hrs
TN-5510A-2GTXBP Series: 742,880 hrs
TN-5510A-2GLSX Series: 722,049 hrs
TN-5510A-8PoE-2GTX Series: 502,756 hrs
TN-5510A-8PoE-2GTXBP Series: 495,703 hrs
TN-5510A-8PoE-2GLSX Series: 486,560 hrs
TN-5516A-WV Series: 722,721 hrs
TN-5516A-8PoE Series: 722,721 hrs
TN-5516A-2GTX Series: 647,128 hrs
TN-5516A-2GTXBP Series: 628,808 hrs
TN-5516A-8PoE-2GTX Series: 448,300 hrs
TN-5516A-8PoE-2GTXBP Series: 439,442 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	バージョン	リリース日
Firmware for TN-5500A Series (TN-5508A/5510A models) 2.4 MB	ファームウェア	v3.8	2021年4月22日 2021年4月22日リリースノート
Software Package for TN-5500A Series (TN-5516A PoE MIB) 163.9 KB	ソフトウェアパッケージ	v3.9	2020年5月6日 2020年5月6日リリースノート
Software Package for TN-5500A Series (TN-5518A PoE MIB) 164.0 KB	ソフトウェアパッケージ	v3.9	2020年5月6日 2020年5月6日リリースノート
Software Package for TN-5500A Series (TN-5518A MIB) 150.3 KB	ソフトウェアパッケージ	v3.9	2020年5月6日 2020年5月6日リリースノート
Software Package for TN-5500A Series (TN-5516A MIB) 150.2 KB	ソフトウェアパッケージ	v3.9	2020年5月6日 2020年5月6日リリースノート
Firmware for TN-5500A Series (5516A/5518A) 2.2 MB	ファームウェア	v3.9	2020年5月6日 2020年5月6日リリースノート
Firmware for TN-5500A Series (5508A/5510A) 2.0 MB	ファームウェア	v3.6	2016年5月16日 2016年5月16日リリースノート
Firmware for TN-5500A Series (5516A/5518A) 2.0 MB	ファームウェア	v3.7	2016年5月16日 2016年5月16日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
QIG for TN-5500A Series (TN-5516A/5518A) 2.6 MB	QIG (クイックインストールガイド)	英語	v4.1	2021年6月7日 2021年6月7日
2D CAD for TN-5500A Series 4.7 MB	2D CAD	英語		2020年10月30日 2020年10月30日
TN Series Managed Ethernet Switch User's Manual 6.6 MB	マニュアル	英語	v2.4	2019年7月26日 2019年7月26日
TN-5500Aシリーズデータシート 6.2 MB	データシート	日本語	v1.0	2018年11月12日 2018年11月12日
QIG for TN-5500A Series (5508A/5510A) 1.5 MB	QIG (クイックインストールガイド)	英語	v3.0	2017年4月17日 2017年4月17日
QIG for TN-5500A Series (5510A ODC) 1.0 MB	QIG (クイックインストールガイド)	英語	v3.0	2017年4月17日 2017年4月17日
TN Series Command Line Interface Manual 1.9 MB	マニュアル	英語	v1.0	2016年12月1日 2016年12月1日
TN Series Communication Redundancy User's Manual 3.9 MB	マニュアル	英語	v1.0	2016年12月1日 2016年12月1日
TN Series Industrial Protocols User's Guide 13.3 MB	マニュアル	英語	v1.0	2016年12月1日 2016年12月1日

高帯域幅ネットワークソリューションが複数のオンボードシステムをサポート

ソリューションのパンフレット

よりスマートな鉄道を実現する統合IPソリューション

ソリューションのパンフレット

産業用ネットワークインフラ

利用可能なモデル (28)

画像を表示

	比較 TN-5510A-8PoE-2GTX-WV-CT-T	比較 TN-5510A-8PoE-2GTXBP-WV-T	比較 TN-5510A-8PoE-2GTXBP-WV-CT-T	比較 TN-5510A-8PoE-2GLSX-ODC-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	2
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	2	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	2	2	–
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	–	–	–	–
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	8	8	8	8
Conformal Coating	✓	–	✓	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

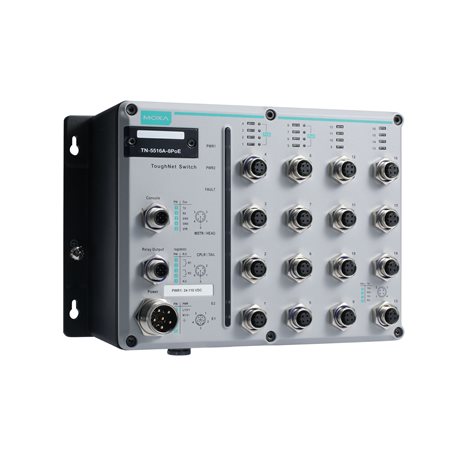

	比較 TN-5516A-WV-CT-T	比較 TN-5516A-8PoE-WV-T	比較 TN-5516A-8PoE-WV-CT-T	比較 TN-5508A-8PoE-WV-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	–	–
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	16	8	8	–
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	–	8	8	8
Conformal Coating	✓	–	✓	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

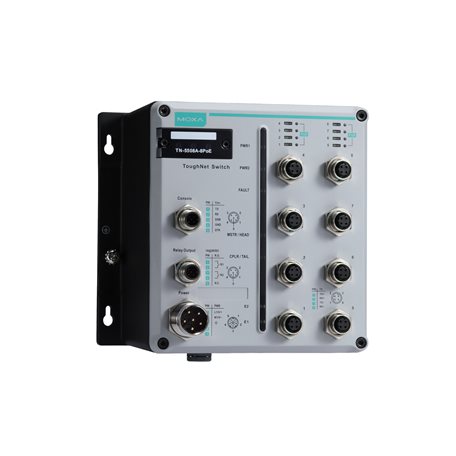

	比較 TN-5508A-8PoE-WV-CT-T	比較 TN-5508A-WV-T	比較 TN-5508A-WV-CT-T	比較 TN-5510A-2GTX-WV-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	2
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	–	–
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	–	8	8	8
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	8	–	–	–
Conformal Coating	✓	–	✓	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

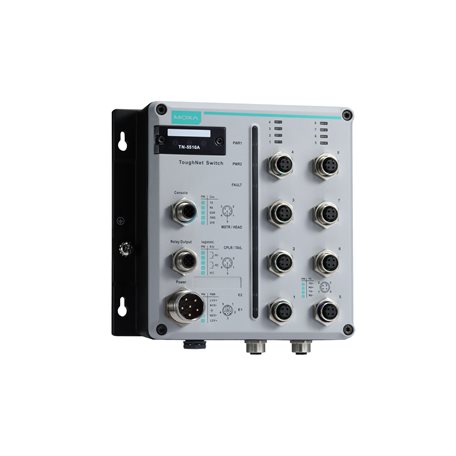

	比較 TN-5510A-2GTX-WV-CT-T	比較 TN-5510A-2GTXBP-WV-T	比較 TN-5510A-2GTXBP-WV-CT-T	比較 TN-5510A-2GLSX-ODC-WV-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	2
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	2	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	2	2	–
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	8	8	8	8
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	–	–	–	–
Conformal Coating	✓	–	✓	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 TN-5510A-2GLSX-ODC-WV-CT-T	比較 TN-5510A-8PoE-2GTX-WV-T	比較 TN-5510A-8PoE-2GLSX-ODC-WV-T	比較 TN-5516A-WV-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	2	–	2	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	2	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	–	–
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	8	–	–	16
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	–	8	8	–
Conformal Coating	✓	–	–	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 TN-5518A-2GTX-WV-T	比較 TN-5518A-2GTX-WV-CT-T	比較 TN-5518A-2GTXBP-WV-T	比較 TN-5518A-2GTXBP-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	2	2	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	2	2
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	16	16	16	16
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	–	–	–	–
Conformal Coating	–	✓	–	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

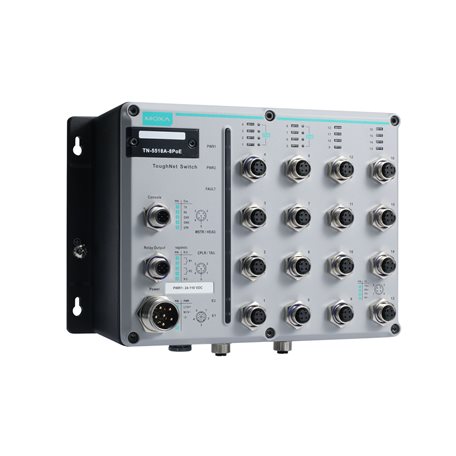

	比較 TN-5518A-8PoE-2GTX-WV-T	比較 TN-5518A-8PoE-2GTX-WV-CT-T	比較 TN-5518A-8PoE-2GTXBP-WV-T	比較 TN-5518A-8PoE-2GTXBP-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	2	2	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	2	2
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	8	8	8	8
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	8	8	8	8
Conformal Coating	–	✓	–	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
