EOM-104シリーズ

4ポート組み込みマネージドイーサネットスイッチモジュール

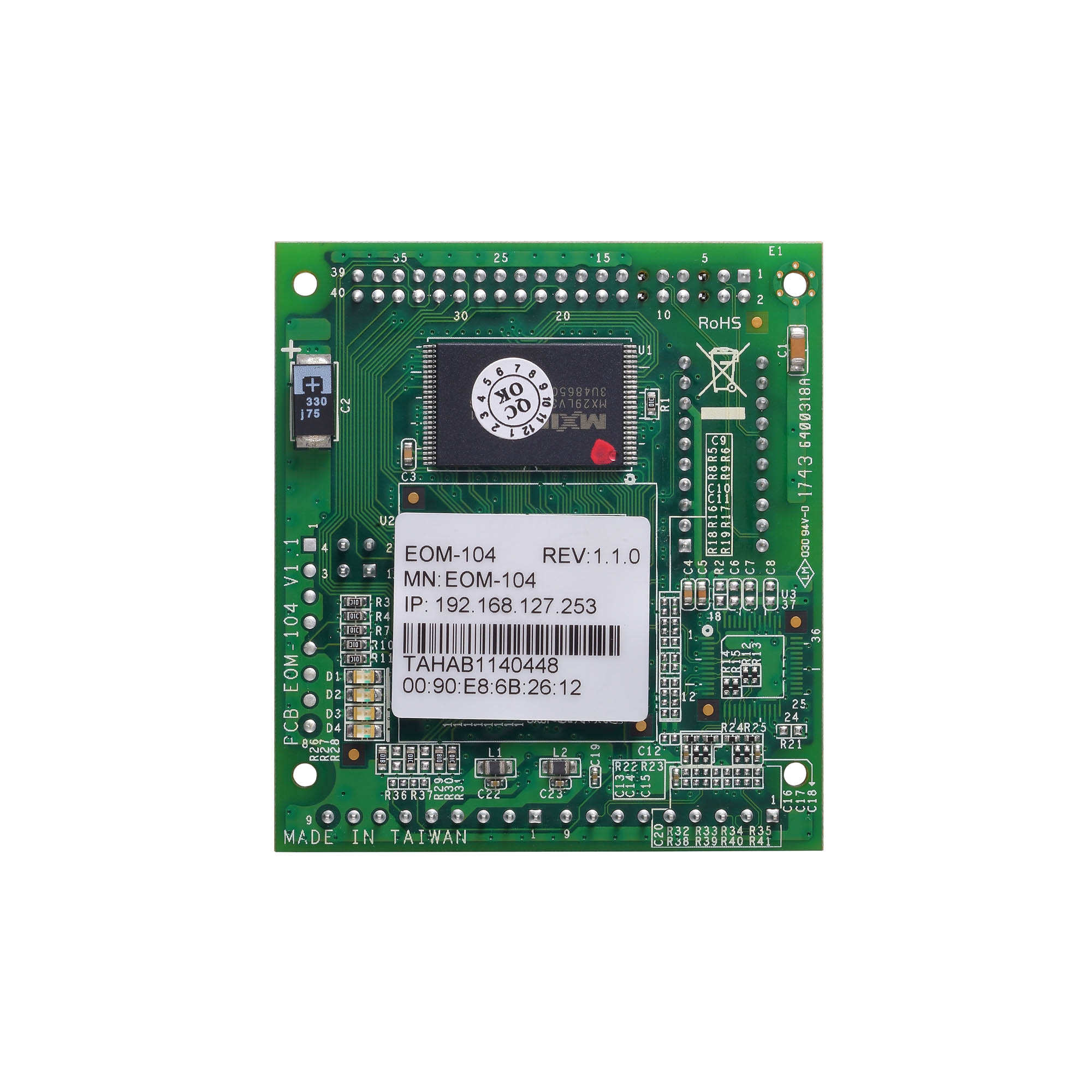

moxa-eom-104-series-image-1-(1).jpg | Moxa

機能と特長

  • 10/100BaseT(Ｘ)および100BaseFXイーサネットインターフェース
  • ネットワーク冗長性のためのTurbo RingとRSTP/STP
  • イベントトラップと通知のためのSNMPと電子メールアラート
  • 名刺の2/3のサイズ
  • 低消費電力
  • 動作温度範囲-40～75℃

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EOM-104シリーズは、イーサネットモジュールを製品に組み込んで、パフォーマンスと信頼性を向上させたいと考えているデバイスメーカー向けに設計されています。EOM-104シリーズは、イーサネットスイッチモジュールを既存の製品に追加するための手軽でコスト効率の高い統合ソリューションを提供します。

モジュールは、10/100Mイーサネット伝送をサポートし、Turbo Ringの20ミリ秒未満の高速リカバリ時間を実現します。EOM-104シリーズは、Turbo Ring EnableやGPIOプログラミングピンなどの幅広いペリフェラルを提供しており、組み込みイーサネットアプリケーションに理想的なソリューションとなっています。

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.1p for Class of Service
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol

  • 10/100BaseT(X) Port

    EOM-104: 4
    EOM-104-FO: 2

  • 100BaseFX Port

    EOM-104-FO: 2
    EOM-104-FO 20PCS: 2
    EOM-104-FO Evaluation Kit: 2

  • Connector

    1 connector with 2 x 20 pins, 2 connectors with 1 x 9 pins, and 1 connector with 2 x 2 pins

  • GPIO

    4 x Programmable I/O pins

  • Protocols

    BOOTP, DHCP Client, HTTP, RARP, RMON, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • MAC Table Size

    1 K

  • Packet Buffer Size

    512 kbits

  • Console Port

    RS-232 (TxD, RxD, DTR, DSR)

  • Input Current

    EOM-104: 0.48 A @ 3.3 VDC
    EOM-104-FO: 1.1 A @ 3.3 VDC

  • Dimensions

    54 x 60 x 8.25 mm (2.13 x 2.36 x 0.32 in)

  • Weight

    21 g (0.046 lb)

  • Operating Temperature

    -40 to 75℃ (-40 to 167℉)

  • Storage Temperature (package included)

    -40 to 85℃ (-40 to 185℉)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
508.2 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 リリースノート
Software Package for MXview One Series (Windows version)
284.5 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 リリースノート
Utility for EOM-104 Series (EDS Configuration Tool)
1.6 MB 		ユーティリティ
SHA-512
v5.3
2019年1月28日 2019年1月28日 リリースノート
Firmware for EOM-104 Series (Fiber models)
925.7 KB 		ファームウェア
SHA-512
v1.2
2010年9月9日 2010年9月9日 リリースノート
Firmware for EOM-104 Series
926.8 KB 		ファームウェア
SHA-512
v1.2
2010年9月9日 2010年9月9日 リリースノート
SNMP MIB file for EOM-104 Series
48.1 KB 		ソフトウェアパッケージ
SHA-512
v1.2
2010年9月9日 2010年9月9日 リリースノート
SNMP MIB file for EOM-104 Series (fiber model)
48.2 KB 		ソフトウェアパッケージ
SHA-512
v1.2
2010年9月9日 2010年9月9日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
FOSS Statement for EDS, EOM, IKS, ICS, SDS Series products
334.0 KB 		宣言書 英語 v1.0 2024年7月31日 2024年7月31日
Declaration of Conformity for EOM-104 Series
298.7 KB 		宣言書 英語 v1.0 2024年6月3日 2024年6月3日
Industrial Protocol Users Guide
11.9 MB 		マニュアル 英語 v6.3 2022年9月12日 2022年9月12日
QIG for EOM-104 Series
289.7 KB 		QIG (クイックインストールガイド) 英語 v4.2 2021年5月9日 2021年5月9日
EOM-104シリーズデータシート
3.2 MB 		データシート 日本語 v1.1 2019年8月27日 2019年8月27日
Manual for EOM-104 Series (hardware)
1.1 MB 		マニュアル 英語 v3.1 2019年7月10日 2019年7月10日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for EOM-104
23.9 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for EOM-104-FO Evaluation Kit
69.8 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for EOM-104/EOM-104-FO PCBA
2.7 MB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for EOM-104 Evaluation Kit
47.4 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
Manual for EOM-104 Series
2.3 MB 		マニュアル 英語 v4.0 2017年3月20日 2017年3月20日

利用可能なモデル (6)

画像を表示
比較
moxa-eom-104-20pcs-image.jpg | MoxaEOM-104 20PCS
比較
moxa-eom-104-fo-image.jpg | MoxaEOM-104-FO
比較

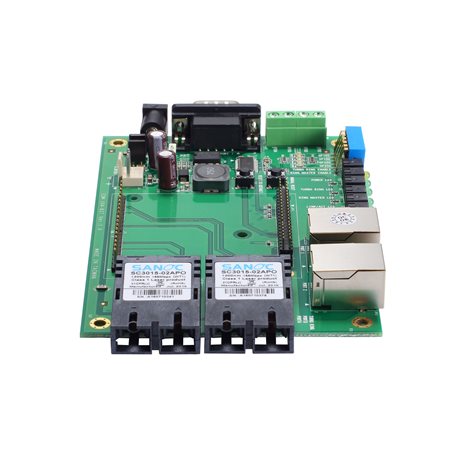

moxa-eom-104-fo-evaluation-kit-image.jpg | MoxaEOM-104-FO Evaluation Kit
比較

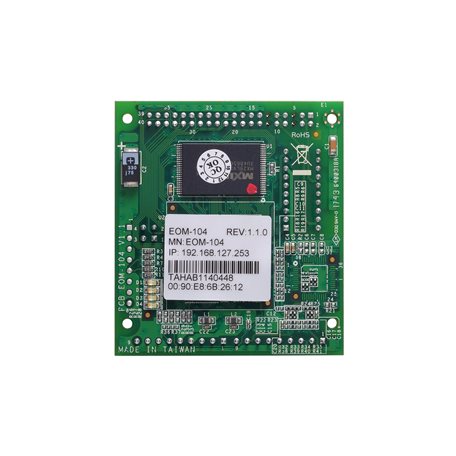

moxa-eom-104-image.jpg | MoxaEOM-104
10/100BaseT(X) Ports4224
100BaseFX Ports–22–
20 pcs per package✓–––
Evaluation Kit––1–
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較

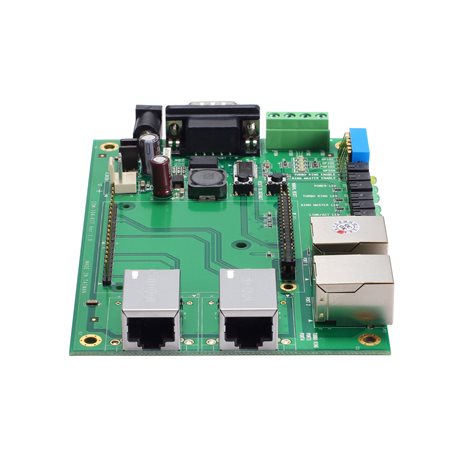

moxa-eom-104-evaluation-kit-image.jpg | MoxaEOM-104 Evaluation Kit
比較

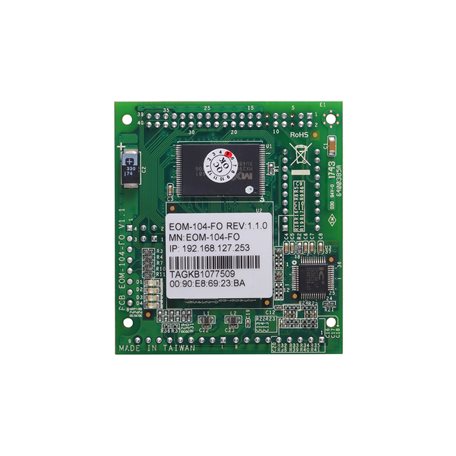

moxa-eom-104-fo-20pcs-image.jpg | MoxaEOM-104-FO 20PCS
10/100BaseT(X) Ports42
100BaseFX Ports–2
20 pcs per package–✓
Evaluation Kit1–
Operating Temp.-40 to 75°C-40 to 75°C
