EDS-405Aシリーズ

5ポートエントリーレベルマネージド・イーサネット・スイッチ

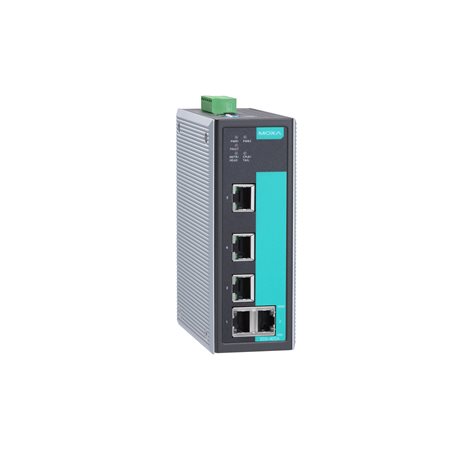

moxa-eds-405a-series-image-1-(1).jpg | Moxa

moxa-eds-405a-series-image-2-(1).jpg | Moxa

moxa-eds-405a-series-image-3-(1).jpg | Moxa

機能と特長

Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし、RSTP/STPでネットワーク冗長性を実現
IGMPスヌーピング、QoS、IEEE 802.1Q VLAN、ポートベースVLANをサポート
Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による簡単なネットワーク管理
デフォルトでPROFINETまたはEtherNet/IPを有効化（PNまたはEIPモデル）
簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

EDS-405Aシリーズは、特に産業用アプリケーション向けに設計されています。このスイッチは、Turbo Ring、Turbo Chain、リングカップリング、IGMPスヌーピング、IEEE 802.1Q VLAN、ポートベースVLAN、QoS、RMON、帯域幅管理、ポートミラーリング、メールまたはリレーによる警告などの様々な役立つ管理機能をサポートしています。すぐに使用できるTurbo Ringは、Webベースの管理インターフェース、あるいはEDS-405Aスイッチの上部パネルに配置されているDIPスイッチで、簡単にセットアップできます。

その他の機能とメリット

各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
EtherNet/IP、Modbus TCP、PROFINETをサポート EDS-405A-PNモデルのみデバイスの管理と監視のためのプロトコル
EtherNet/IP EDS（電子データシート：Electronic Data Sheet）ファイル、カスタムAOI（アドオン命令：Add-OnInstructions）、FactoryTalk® Viewフェースプレートが利用可能
PROFINET GSDMLファイルとSIMATIC STEP 7デバイスアイコンが利用可能 EDS-405A-PNモデルのみ
オンラインデバッグ用のポートミラーリング

ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化
QoS（IEEE 802.1pおよびTOS/DiffServ）
プロアクティブで効率の高いネットワーク監視のためのRMON
異なるレベルのネットワーク管理セキュリティを実現するSNMPv1/v2c/v3
予想外のネットワークステータスを防ぐ帯域幅管理

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

EDS-405A, 405A-EIP/PN/PTP Series: 5
EDS-405A-MM-SC/MM-ST/SS-SC Series: 3

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-405A-MM-SC Series: 2
100BaseFX Ports (multi-mode ST connector)

EDS-405A-MM-ST Series: 2
100BaseFX Ports (single-mode SC connector)

EDS-405A-SS-SC Series: 2
Optical Fiber

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1w for Rapid Spanning Tree Protocol

Filter

802.1Q VLAN, GMRP, GVRP, IGMP v1/v2, Port-based VLAN
Industrial Protocols

EtherNet/IP EDS-405A-EIP Series: EtherNet/IP protocol enabled by default. , Modbus TCP
EDS-405A-PN Series: PROFINET IO Device (Slave)
Management

Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
MIB

Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols

RSTP, STP, Turbo Chain, Turbo Ring v1/v2
Time Management

All models: NTP Server/Client, SNTP
EDS-405A-PTP Series: IEEE 1588v2 PTP (hardware-based)

IGMP Groups

256
MAC Table Size

EDS-405A Series, EDS-405A-EIP/MM-SC/MM-ST/PN/SS-SC Series: 2 K
EDS-405A-PTP Series: 8 K
Max. No. of VLANs

64
Packet Buffer Size

1 Mbits
Priority Queues

4
VLAN ID Range

VID 1 to 4094

Console Port

RS-232 (TxD, RxD, GND), 10-pin RJ45 (19200, n, 8, 1)

Ethernet Interface

Turbo Ring, Master, Coupler, Reserve

Alarm Contact Channels

Relay output with current carrying capacity of 1 A @ 24 VDC

Input Voltage

12/24/48 VDC, Redundant dual inputs
Operating Voltage

9.6 to 60 VDC
Input Current

EDS-405A/405A-T, EDS-405A-EIP/PN Series: 0.21 A @ 24 VDC
Fiber models: 0.26 A @ 24 VDC
PTP models: 0.23 A @ 24 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Connection

1 removable 6-contact terminal block(s)

Housing

Metal
IP Rating

IP30
Dimensions

53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
Weight

EDS-405A-EIP/MM-SC/MM-ST/PN/SS-SC Series: 650 g (1.44 lb)
EDS-405A-PTP Series: 820 g (1.81 lb)
Installation

DIN-rail mounting, Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp.Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

All models: UL 508
non-PTP models: UL 60950-1
EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class A
EMS

Non-PTP models:
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8

PTP models:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8
Hazardous Locations

Non-PTP models: ATEX, Class I Division 2
Maritime

Non-PTP models: DNV-GL
Traffic Control

Non-PTP models: NEMA TS2
Freefall

IEC 60068-2-31
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6

Time

EDS-405A/405A-T, EDS-405A-EIP/PN Series: 1,547,941 hrs
EDS-405A-MM-SC/MM-ST/SS-SC Series: 1,429,327 hrs
EDS-405A-PTP Series: 1,316,464 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Firmware for EDS-405A Series 2.3 MB	ファームウェア	C352FA2352440939A9EEFAE682DFAF6B2E7AAB5364570B94D1539381209CA727324C0FD6180E065FB36BDB2F4D178E43BE7A165A280428B53F811BBDEE5DCA57 SHA-512	v3.13		2023年9月27日 2023年9月27日リリースノート
Modbus File for Moxa Managed Ethernet Switches 2.3 KB	ソフトウェアパッケージ	00DF9CB4D4A6CFF960251C6AE9D94DC61620E0B4920CF5A85B7DFC1C863827397BBC0E72B597187AA1B6EC9A916B9FCBB3F686E0E21EE7EB1879BCC849CCCAC7 SHA-512	v1.0		2023年8月31日 2023年8月31日リリースノート
SNMP MIB file for EDS-405A Series 112.6 KB	ソフトウェアパッケージ	5720313F4EA696832FD81B668ECEA3013EE3B61E933548E6909AF94948CBFE5A5AF8AB812F9F0180FA296F12C967349A8EC1A4352D80661EEA35C3323349F335 SHA-512	v3.8		2023年8月31日 2023年8月31日リリースノート
SNMP MIB file for EDS-405A Series (PN models) 113.8 KB	ソフトウェアパッケージ	257CC502F8A36F8FE7F007060AFAD52B4E4666AA829447774909595BD28D1B3D9C8B55E170B305326DB576E5B2BC7B4A541B5E0AF192D7FEA05FB8978EEFECC8 SHA-512	v3.8		2023年8月31日 2023年8月31日リリースノート
SNMP MIB file for EDS-405A Series (PTP models) 141.2 KB	ソフトウェアパッケージ	5983EF0A6CB80953E4DEDD65ACF4773666F7D4B5F011C8DA78C91664AD85DEBF45DC3E26A39B92AAA1EEFA62061A55923688B27C34F9D52303C54E55D7912EBC SHA-512	v3.8		2023年8月31日 2023年8月31日リリースノート
EDS file for EDS-405A Series 29.3 KB	ソフトウェアパッケージ	E5D80E08B4C808470D0D77269FB7E7439DE8C499AB0551C986853EF6360C55FAE8646531162DA7A630BCF86F45948BA10570EAACFAC4378378A1CEDB4C97C9F6 SHA-512	v1.4		2023年8月31日 2023年8月31日リリースノート
EDS file for EDS-405A Series (PN models) 29.3 KB	ソフトウェアパッケージ	30E6F91A422DFB644F90E057641001D34630C2561D57E1B3AE53E05822369FA78B6761969A62631A2B791648D2DC97A8F29F109BF3D90C65930CAC699937B076 SHA-512	v1.4		2023年8月31日 2023年8月31日リリースノート
EDS file for EDS-405A Series (PTP models) 3.5 KB	ソフトウェアパッケージ	0AC53D938758C4DFCA57E970C3BF2E59504A6183C910EFF97E671ABC74CD58F0A5F8D0CAB415D6C2C3B95F57CEE0DE3910EC13D9E9DC6565E9786F8A7413BDAE SHA-512	v1.4		2023年8月31日 2023年8月31日リリースノート
Firmware for EDS-405A Series (PN models) 2.3 MB	ファームウェア	59CEE38DB1F3FC88D8E2022EAB5A3D88BCEA455448C1B56A867462B2CE414761837C1A3C22A86B82FB53F0ADF7D8F5D6075D15BC07F039205967902692F46F1F SHA-512	v3.10		2023年8月31日 2023年8月31日リリースノート
Firmware for EDS-405A Series (PTP models) 2.9 MB	ファームウェア	CE631667B00A59EC13238BC4F5A98C32C6CE7AB1348C298A46247963D6DE3FA98860F88CE8F1746D2779978D1F569E1DB151149D572CABDF07AE4BC1CC1B9E4C SHA-512	v3.10		2023年8月31日 2023年8月31日リリースノート
Software Package for MXview One Series (Linux version) 291.7 MB	ソフトウェアパッケージ	99B6629A6D2F8F72B4B3214DD9B01EB19A5CCE6C57079020F9D1CC61EFC594D99BA6CD7564F56FB991A769D46336A876A95ED52442B0A7E78CA6BFB61EC2DC32 SHA-512	v1.2.0	Linux	2023年7月31日 2023年7月31日リリースノート
Software Package for MXview One Series (Windows version) 296.2 MB	ソフトウェアパッケージ	E97ABF7852BCCEA739F7BB70B1B8ACB30FD7AF42095B866498B81D783551D5062135782DF1BBA5A99BCFF8C674312C15184CF0BD57DE2B46069B0D961683F569 SHA-512	v1.2.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2023年7月31日 2023年7月31日リリースノート
Firmware for EDS-405A Series 2.0 MB	ファームウェア	0DD7A1653457467E361A0D185FAAC352BD2652CEB53A3D2E8C4E97E859B163F8F02E975F921929D9B9D943D77C21E23F996FEA01B5DD0E933C8C99304CFDB8EF SHA-512	v3.11		2021年12月14日 2021年12月14日リリースノート
Firmware for EDS-405A Series 1.7 MB	ファームウェア	D2E7FD0AE7F47B81DC6DCB9625D8D5524B05947DC7CC25676902522C291333E907D6EF2A5494EFA08CB73E89F6F143C31BBE401C23F3A02818BD5D0D3F577EE5 SHA-512	v3.10		2020年1月6日 2020年1月6日リリースノート
EtherNet/IP FactoryTalk View 34.8 MB	ソフトウェアパッケージ	A71508FC5DDF3992CE945AF7BCD282EFB7E04B8D0DCABD51AF2C6B03B3BF1FC9BD1DC71E636802A6AB10520F0D4C61F5C1B9F91ADC17FB0B4F60C544502BB44F SHA-512	v1.5		2018年1月18日 2018年1月18日リリースノート
EtherNet/IP AOI (5P) for EDS-405A Series 82.9 KB	ソフトウェアパッケージ	118E3D28FE40C70213C6E4B462E4290B9EB70C1B9A4EA225D236718A5C2826F3A57BA24B93F8A7B4763CE825AF7A144612912D412F2F28C19096DB7CAC55679D SHA-512	v1.2.0		2018年1月18日 2018年1月18日リリースノート
PROFINET GSD file for EDS-405A Series 7.2 KB	ソフトウェアパッケージ	4A2BC4E45F61908158DE44D86DD62796A94D546191FF83322E5386159C55DE5C4F1DBEA93996D9437C1A6776619BAC0194D5879B41D019BE4B41EFC238102561 SHA-512	v2.3		2018年1月18日 2018年1月18日リリースノート
Firmware for EDS-405A Series (PN models) 1.8 MB	ファームウェア	B0A577B5C3EE3C71DA339853B31F5245F4CC1D4D74AED578A56BA5819BD69A2F7E743CE116B5E26B668C9E1E756F8F5FC0A600C3AEA073CFBB3979C30285CC07 SHA-512	v3.8		2017年6月28日 2017年6月28日リリースノート
Firmware for EDS-405A Series (PTP models) 2.2 MB	ファームウェア	EC5B6CA3560246AFB40F0A6B6EE75FD49C92FA5C793A932F236A73749F855B0728F56440B7CD971194A4126371086533A57063D537B06FF3A1758FC9343C5FFE SHA-512	v3.8		2017年5月3日 2017年5月3日リリースノート
Moxa Ethernet Switch and Video Server Configurator 1.6 MB	ユーティリティ	0B98E111BF05C9CD7AFAF0B18477038BBCFA96FC151720DB700F924ACA88F8463C5858E09F114AB1AAD7F0537BBDEB3E85B64980941FA9897F6102F48EA251D7 SHA-512	v5.3	Windows Windows XP	2012年4月9日 2012年4月9日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Moxa Managed Ethernet Switch User Manual 7.8 MB	マニュアル	英語	v9.9	2023年8月31日 2023年8月31日
Industrial Protocol Users Guide 13.1 MB	マニュアル	英語	v6.5	2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual 6.4 MB	マニュアル	英語	v9.8	2022年11月25日 2022年11月25日
Industrial Protocol Users Guide 11.9 MB	マニュアル	英語	v6.3	2022年9月12日 2022年9月12日
QIG for EDS-405A Series (PTP models) 1.3 MB	QIG (クイックインストールガイド)	英語	v1.3	2021年5月9日 2021年5月9日
QIG for EDS-405A/EDS-408A Series 2.3 MB	QIG (クイックインストールガイド)	英語	v12.3	2021年1月8日 2021年1月8日
2D CAD for EDS-405A Series (EDS-405A-MM-SC) 409.0 KB	2D CAD	英語		2019年11月18日 2019年11月18日
2D CAD for EDS-405A Series (EDS-405A-PTP) 692.1 KB	2D CAD	英語		2019年11月18日 2019年11月18日
EDS-405Aシリーズデータシート 3.2 MB	データシート	日本語	v1.1	2019年8月27日 2019年8月27日
Tech Note: Dual Homing for Turbo Ring V2 70.4 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2 59.6 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring 60.4 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2 64.3 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Chain 59.1 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Ring 59.2 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2 54.9 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-405A 271.9 KB	2D CAD	英語		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	マニュアル	英語	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	マニュアル	英語	v5.0	2014年8月13日 2014年8月13日

産業用コネクティビティとネットワーキングの基礎

ソリューションのパンフレット

産業用ネットワークインフラ製品カタログ

利用可能なモデル (14)

画像を表示

	比較 EDS-405A	比較 EDS-405A-EIP	比較 EDS-405A-MM-SC	比較 EDS-405A-MM-ST
Layer	2	2	2	2
Total No. of Ports	5	5	5	5
10/100BaseT(X) Ports RJ45 Connector	5	5	3	3
100BaseFX Ports Multi-Mode SC Connector	–	–	2	–
100BaseFX Ports Multi-Mode ST Connector	–	–	–	2
100BaseFX Ports Single-Mode SC Connector	–	–	–	–
Operating Temp.	-10 to 60°C	-10 to 60°C	-10 to 60°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 EDS-405A-PN	比較 EDS-405A-SS-SC	比較 EDS-405A-EIP-T	比較 EDS-405A-MM-SC-T
Layer	2	2	2	2
Total No. of Ports	5	5	5	5
10/100BaseT(X) Ports RJ45 Connector	5	3	5	3
100BaseFX Ports Multi-Mode SC Connector	–	–	–	2
100BaseFX Ports Multi-Mode ST Connector	–	–	–	–
100BaseFX Ports Single-Mode SC Connector	–	2	–	–
Operating Temp.	-10 to 60°C	-10 to 60°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

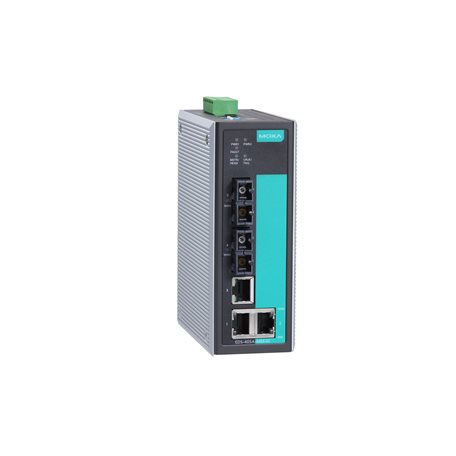

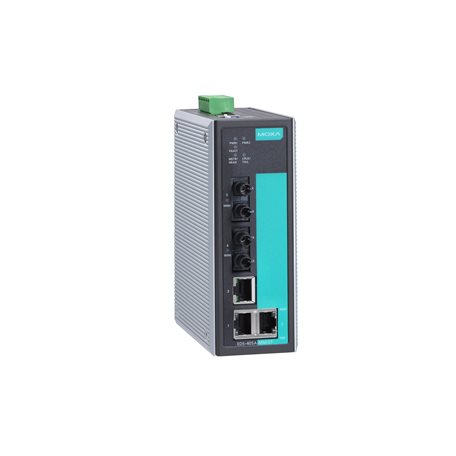

	比較 EDS-405A-MM-ST-T	比較 EDS-405A-PN-T	比較 EDS-405A-SS-SC-T	比較 EDS-405A-T
Layer	2	2	2	2
Total No. of Ports	5	5	5	5
10/100BaseT(X) Ports RJ45 Connector	3	5	3	5
100BaseFX Ports Multi-Mode SC Connector	–	–	–	–
100BaseFX Ports Multi-Mode ST Connector	2	–	–	–
100BaseFX Ports Single-Mode SC Connector	–	–	2	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 EDS-405A-PTP	比較 EDS-405A-PTP-T
Layer	2	2
Total No. of Ports	5	5
10/100BaseT(X) Ports RJ45 Connector	5	5
100BaseFX Ports Multi-Mode SC Connector	–	–
100BaseFX Ports Multi-Mode ST Connector	–	–
100BaseFX Ports Single-Mode SC Connector	–	–
Operating Temp.	-10 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る
