EDS-508Aシリーズ

8ポートマネージド・イーサネット・スイッチ

moxa-eds-508a-series-image-1-(1).jpg | Moxa

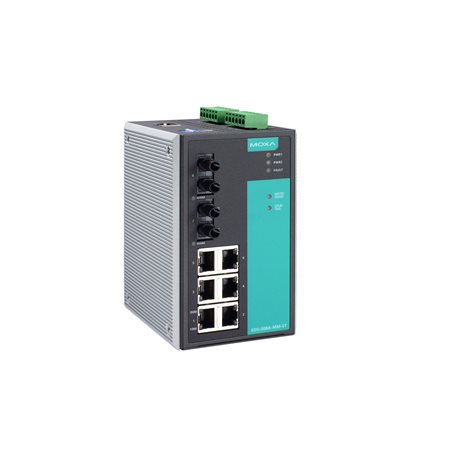

moxa-eds-508a-series-image-2-(1).jpg | Moxa

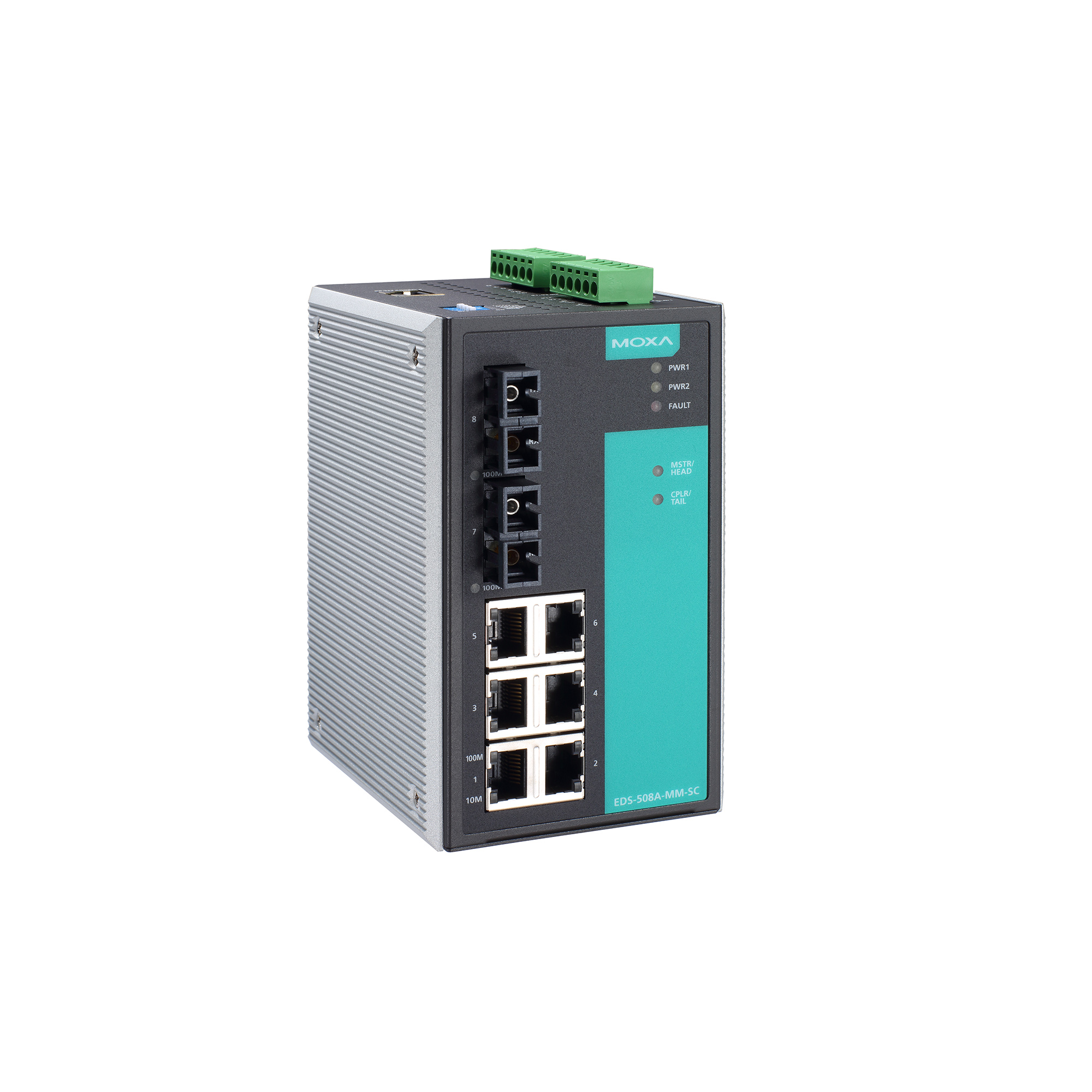

moxa-eds-508a-series-image-3-(1).jpg | Moxa

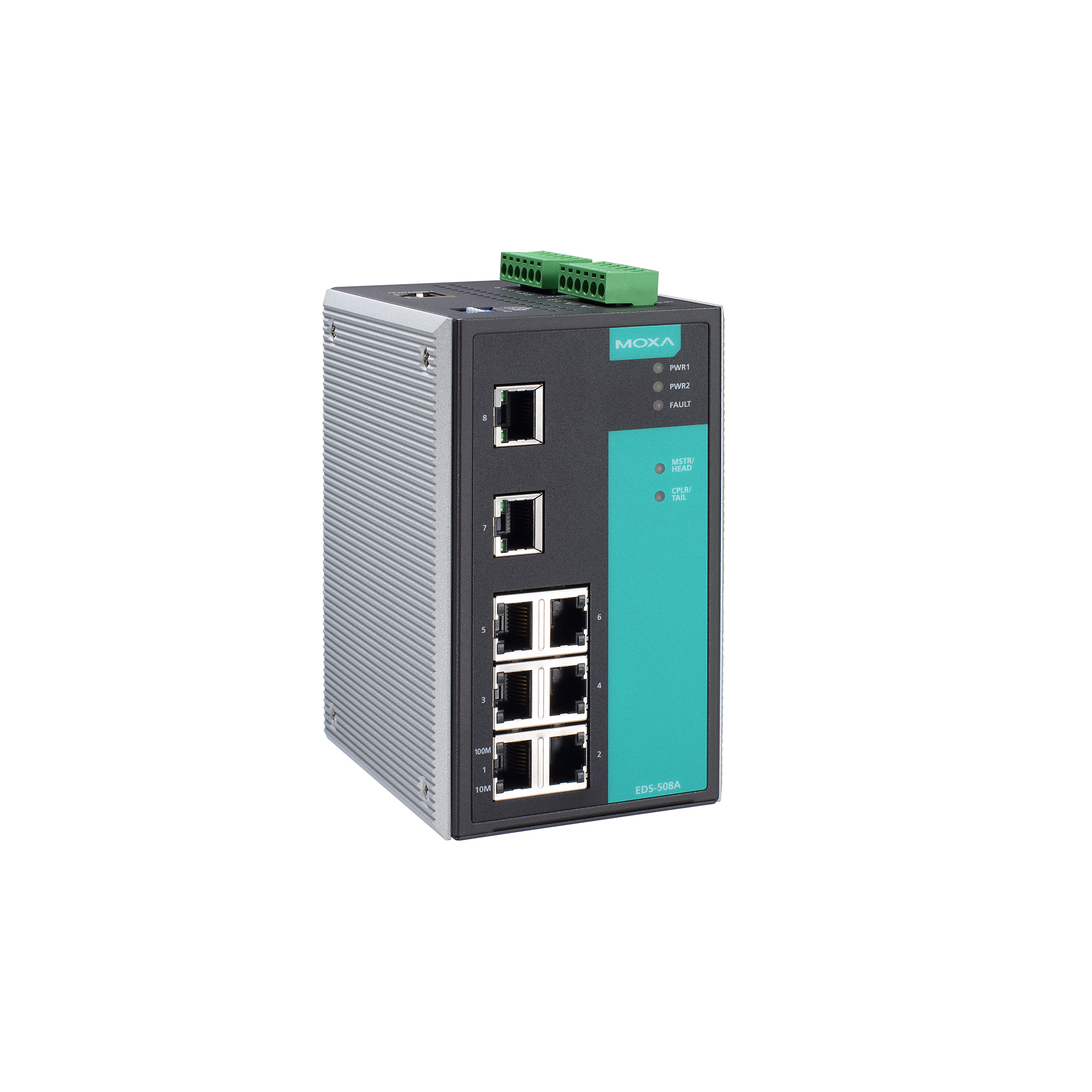

moxa-eds-508a-series-image-4-(1).jpg | Moxa

機能と特長

  • Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし、STP/RSTP/MSTPでネットワーク冗長性を実現
  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
  • Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による簡単なネットワーク管理
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応

認証

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

8ポートマネージドイーサネットスイッチEDS-508Aは、先進的なTurbo RingとTurbo Chainの技術（リカバリ時間は20ミリ秒未満）、RSTP/STP、MSTPを搭載しており、産業用イーサネットネットワークの信頼性と利用可能性を高めています。−40～75℃の広い動作温度範囲のモデルも利用可能であり、スイッチは、先進的な管理およびセキュリティ機能をサポートし、EDS-508Aスイッチをあらゆる厳しい産業環境に適したものにします。



その他の機能とメリット

  • 主なマネージド機能をすばやく設定するためのコマンドラインインターフェース（CLI）

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート

  • トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性

  • メールとリレー出力を通じた例外検出による自動警告

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • 可用性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）

  • 最適な帯域幅利用のためのポートトランキング

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • 想定外のネットワーク状況を防ぐ帯域幅管理

  • 不正アクセスをブロックするためのMACアドレスによるポートロック機能



  • Alarm Contact Channels

    2
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    2

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • 10/100BaseT(X) Ports (RJ45 connector)

    EDS-508A Series: 8
    EDS-508A-MM/SS Series: 6

    All models support:
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

    EDS-508A-MM-SC Series: 2

  • 100BaseFX Ports (multi-mode ST connector)

    EDS-508A-MM-ST Series: 2

  • 100BaseFX Ports (single-mode SC connector)

    EDS-508A-SS-SC Series: 2

  • 100BaseFX Ports, Single-Mode SC Connector, 80 km

    EDS-508A-SS-SC-80 Series: 2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.1X for authentication
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode (40 km) Single-Mode (80 km)
    Fiber Cable Type OM1 50/125 µm G.652 G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km 80 km
    Wavelength Typical (nm) 1300 1310 1550
    TX Range (nm) 1260 to 1360 1280 to 1340 1530 to 1570
    RX Range (nm) 1100 to 1600 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34 -3 to -34
    Link Budget (dB) 12 29 29
    Dispersion Penalty (dB) 3 1 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Filter

    802.1Q VLAN
    Port-based VLAN
    IGMP v1/v2
    GVRP
    GMRP

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • Management

    IPv4/IPv6
    SNMPv1/v2c/v3
    LLDP
    Port Mirror
    Back Pressure Flow Control
    BOOTP
    DDM
    DHCP Option 66/67/82
    DHCP Server/Client
    Flow control
    RARP
    RMON
    SMTP
    SNMP Inform
    Syslog
    Telnet
    TFTP

  • MIB

    MIB-II
    Bridge MIB
    Ethernet-like MIB
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • Redundancy Protocols

    STP
    MSTP
    RSTP
    LACP
    Link Aggregation
    Turbo Chain
    Turbo Ring v1/v2

  • Security

    HTTPS/SSL
    TACACS+
    Port Lock
    RADIUS
    SSH

  • Time Management

    NTP Server/Client
    SNTP
    IEEE 1588v2 PTP (software-based)

  • IGMP Groups

    256

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    PWR1, PWR2, FAULT, 10/100M (TP port), 100M (fiber port), MSTR/HEAD, CPLR/TAIL

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 6-contact terminal block(s)

  • Input Voltage

    12/24/48 VDC
    Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Input Current

    EDS-508A Series: 0.22 A @ 24 VDC
    EDS-508A-MM/SS Series: 0.30 A @ 24 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)

  • Weight

    1040 g (2.3 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 62368-1
    UL 60950-1
    UL 508

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX
    Class I Division 2

  • Vibration

    IEC 60068-2-6

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-31

  • Maritime

    DNV

  • Time

    EDS-508A models: 1,105,486 hrs
    EDS-508A-MM/SS models: 1,043,909 hrs

  • Standards

    Telcordia (Bellcore), GB
