SDS-3016シリーズ

16ポート（2つのギガビットアップリンクポートオプション付き）スマートイーサネットスイッチ

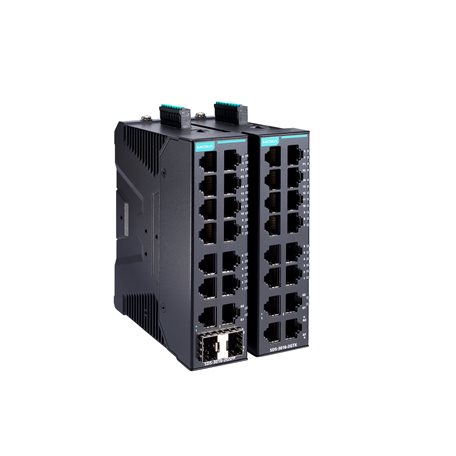

moxa-sds-3016-series-image-(1).jpg | Moxa
moxa-sds-3016-series-image-1-(1).jpg | Moxa

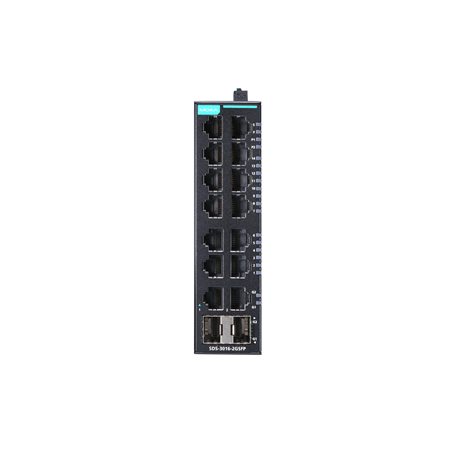

moxa-sds-3016-series-image-2-(1).jpg | Moxa

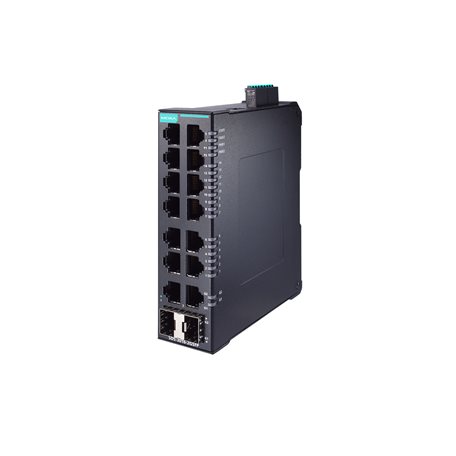

moxa-sds-3016-series-image-3-(1).jpg | Moxa

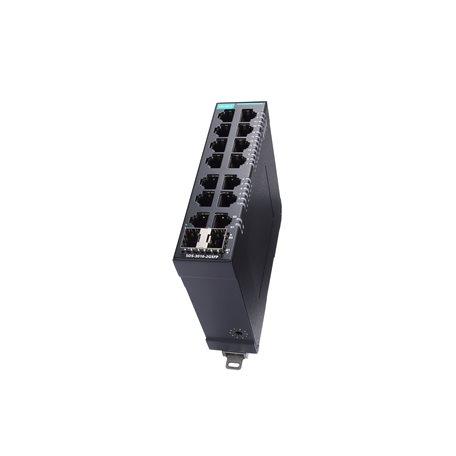

moxa-sds-3016-series-image-4-(1).jpg | Moxa

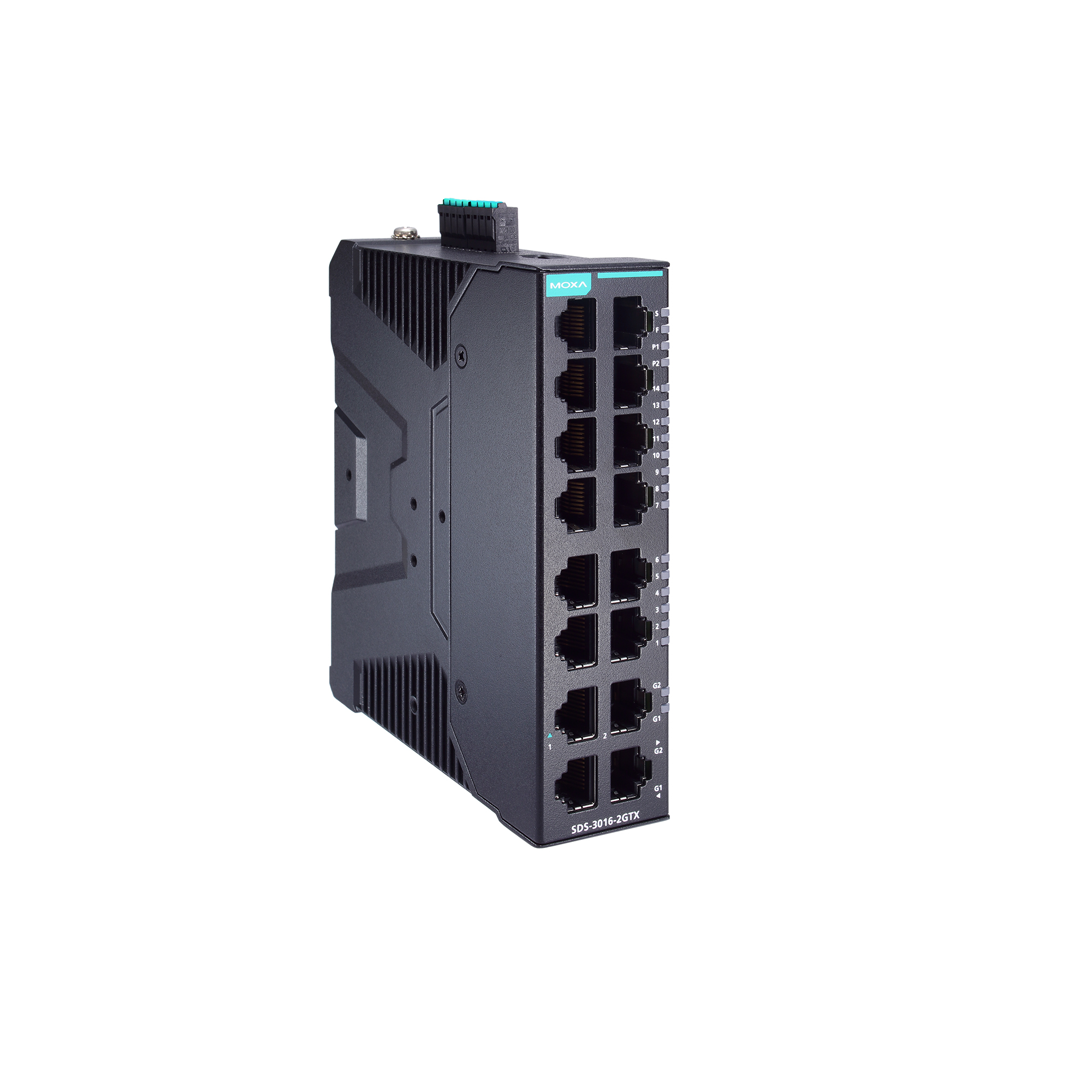

moxa-sds-3016-series-image-5-(1).jpg | Moxa
moxa-sds-3016-series-image-6-(1).jpg | Moxa

機能と特長

  • 狭いスペースにも収まるコンパクトで柔軟な筐体設計
  • 簡単にデバイス設定と管理ができる、WebベースGUI
  • 多言語Web GUI対応：英語、繁体字中国語、簡体字中国語、日本語、ドイツ語、フランス語
  • RSTP/STPおよびMRPをサポートし、ネットワークの冗長性により高いネットワーク可用性を確保
  • EtherNet/IP、PROFINET、およびModbus/TCP産業プロトコルに対応し、オートメーションHMI/SCADAシステムで簡単な統合と監視を実現
  • ロータリーDIPスイッチにより、Webブラウザを使用せずにプロファイルベースの設定を実行可能
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

SDS-3016スマートイーサネットスイッチは、IAエンジニアやオートメーションマシンのメーカーが、使用するネットワークがインダストリー4.0のビジョンに準拠していることを確認するための理想的な製品です。マシンやコントロールキャビネットに息を吹き込み、スマートスイッチの簡単な設定と簡単な設置作業を行うことで日常業務が簡略化されます。さらに、監視可能であり、製品のライフサイクル全体を通じて保守が容易です。

EtherNet/IP、PROFINET、およびModbus TCPを含む、最も頻繁に使用されるプロトコルをSDS-3016スイッチに組み込み、オートメーションHMIから制御と確認を可能にすることで、運用パフォーマンスと柔軟性の向上を実現しています。さらに、IEEE 802.1Q VLAN、ポートミラーリング、SNMP、リレー警告、および多言語Web GUIなど、役に立つ管理機能を多数サポートしています。



その他の機能とメリット

  • IPポートバインディングにより、IPアドレスの再割り当てなしでも重要なデバイスを迅速に交換可能

  • ネットワーク計画を容易にするIEEE 802.1Q VLAN

  • ABC-02-USB（自動バックアップコンフィギュレータ）をサポートし、迅速なシステム設定のバックアップ/復元およびファームウェアアップグレードを実現

  • リレー出力を通じた例外による自動警告

  • 未使用のポートロック、SNMPv3、HTTPSにより、ネットワークセキュリティを強化

  • オンラインデバッグおよび監視用のポートミラーリング機能

  • ローカルログとインベントリファイルのエクスポート機能により、在庫管理が簡素化



  • 10/100BaseT(X) Ports (RJ45 connector)

    SDS-3016(-T) models: 16
    SDS-3016-2GTX(-T) models: 14
    SDS-3016-2GSFP(-T) models: 14
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    SDS-3016-2GTX(-T) models: 2

  • 100/1000BaseSFP Slots

    SDS-3016-2GSFP(-T) models: 2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3x for flow control
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP
    PROFINET IO Device
    MECHATROLINK-4

  • Management

    Back Pressure Flow Control
    DHCP Client
    Fiber check
    Flow control
    IPv4/IPv6
    LLDP
    Port Mirroring
    RMON
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog

  • MIB

    RFC1213
    Ethernet-like-MIB
    IF-MIB
    LLDP-MIB
    Bridge-MIB
    Q-BRIDGE-MIB

  • Redundancy Protocols

    RSTP
    STP
    MRP

  • Security

    Broadcast storm protection
    HTTPS/SSL
    SNMPv3
    Port Lock
    Trust access control

  • Time Management

    NTP Server/Client
    SNTP

  • Filter

    802.1Q VLAN

  • Industrial Profile

    Indicator Mode
    0 No function enabled via DIP switch (Default)
    1 PROFINET profile enabled
    2 PROFINET profile and DHCP client enabled
    3 EtherNet/IP profile enabled
    4 EtherNet/IP profile and DHCP client enabled
    5 Modbus TCP profile enabled
    6 Modbus TCP profile and DHCP client enabled
    7 MECHATROLINK-4 profile enabled
    8-9 Reserved (currently performs the same behavior as indicator 0)

  • Jumbo Frame Size

    9.6 KB

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    8

  • VLAN ID Range

    VID 1 to 4094

  • Packet Buffer Size

    3 Mbits

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, 10/100M, 1000M (TP Port), 1000M (TP port), 100/1000M (SFP port)

  • Storage Port

    USB Type A (for ABC-02 only)

  • Alarm Contact Channels

    1
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Voltage

    12-48 VDC
    Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Input Current

    SDS-3016(-T) models: 1.08 A max.
    SDS-3016-2GTX(-T) models: 1.08 A max.
    SDS-3016-2GSFP(-T) models: 1.29 A max.

  • Power Consumption

    SDS-3016(-T) models: 7.34 W max.
    SDS-3016-2GTX(-T) models: 7.76 W max.
    SDS-3016-2GSFP(-T) models: 9.40 W max.

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    36 x 135 x 111 mm (1.42 x 5.32 x 4.37 in)

  • Weight

    SDS-3016(-T) models: 772 g (1.70 lbs)
    SDS-3016-2GTX(-T) models: 772 g (1.70 lbs)
    SDS-3016-2GSFP(-T) models: 796 g (1.75 lbs)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 800 MHz: 10 V/m; 800 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV (1.2/50 μs), 1 kV (10/700 μs)
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    EN IEC 62368-1
    UL 61010-2-201

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Time

    SDS-3016(-T) models: 2,982,863 hrs
    SDS-3016-2GTX(-T) models: 2,982,863 hrs
    SDS-3016-2GSFP(-T) models: 2,844,904 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
272.4 MB 		ソフトウェアパッケージ
SHA-512
v1.8.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2025
 2026年9月30日 2026年9月30日 リリースノート
Software Package for MXview One Series (Linux version)
401.2 MB 		ソフトウェアパッケージ
SHA-512
v1.8.0
  • Ubuntu 20.04
  • Ubuntu 22.04
 2026年9月30日 2026年9月30日 リリースノート
Firmware for SDS-3000 and SDS-G3000 Series
3.7 MB 		ファームウェア
SHA-512
v3.3
2026年7月31日 2026年7月31日 リリースノート
SNMP MIB File for SDS-3000 and SDS-G3000 Series
67.3 KB 		ソフトウェアパッケージ
SHA-512
v3.3
2026年7月31日 2026年7月31日 リリースノート
Software Package for SDS-3016 Series (GSD file)
12.7 KB 		ソフトウェアパッケージ
SHA-512
v2.44
2026年7月31日 2026年7月31日 リリースノート
Software Package for SDS-3016 Series (EDS file)
15.2 KB 		ソフトウェアパッケージ
SHA-512
v3.3
2026年7月31日 2026年7月31日 リリースノート
AOI file for SDS-3016, SDS-G3016 Series
95.3 KB 		ソフトウェアパッケージ
SHA-512
v1.4
2025年9月11日 2025年9月11日 リリースノート
EtherNet/IP FactoryTalk View
17.1 MB 		ソフトウェアパッケージ
SHA-512
v1.7
2025年9月11日 2025年9月11日 リリースノート
GSD file for SDS-3016 Series
27.6 KB 		ソフトウェアパッケージ
SHA-512
v2.4
2025年6月16日 2025年6月16日 リリースノート
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		ファームウェア
SHA-512
v3.2
2025年5月23日 2025年5月23日 リリースノート
SNMP MIB File for SDS-3000, SDS-G3000 Series
37.2 KB 		ソフトウェアパッケージ
SHA-512
v3.1
2025年5月23日 2025年5月23日 リリースノート
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		ファームウェア
SHA-512
v3.1
2025年3月18日 2025年3月18日 リリースノート
EDS file for SDS-3016 Series
15.2 KB 		ソフトウェアパッケージ
SHA-512
v3.0
2024年9月30日 2024年9月30日 リリースノート
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		ファームウェア
SHA-512
v3.0
2024年9月30日 2024年9月30日 リリースノート
Modbus file for SDS-3000, SDS-G3000 Series
1.4 KB 		ソフトウェアパッケージ
SHA-512
v3.0
2024年9月30日 2024年9月30日 リリースノート
SNMP MIB file for SDS-3000 Series
17.7 KB 		ソフトウェアパッケージ
SHA-512
v1.3
2023年9月8日 2023年9月8日 リリースノート
Firmware for SDS-3000 Series
3.1 MB 		ファームウェア
SHA-512
v2.2
2023年9月8日 2023年9月8日 リリースノート
EtherNetIP FactoryTalk View
36.5 MB 		ソフトウェアパッケージ
SHA-512
v1.6
2021年3月31日 2021年3月31日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Moxa Industrial Smart Ethernet Switch User Manual
5.7 MB 		マニュアル 英語 v3.3 2026年11月5日 2026年11月5日
FOSS Statement for SDS-3000, SDS-G3000 Series
462.3 KB 		宣言書 英語 v1.1 2026年8月14日 2026年8月14日
Industrial Protocols User Guide for SDS Series
13.7 MB 		マニュアル 英語 v2.2 2026年7月31日 2026年7月31日
Datasheet for SDS-3016 Series
4.5 MB 		データシート 日本語 v1.9 2026年4月13日 2026年4月13日
QIG for SDS-3010, SDS-G3010, SDS-3016, SDS-G3016 Series
4.0 MB 		QIG (クイックインストールガイド) 英語 v2.3 2026年4月10日 2026年4月10日
2D CAD for SDS-3016 Series (SDS-3016-2GTX V2.0)
948.4 KB 		2D CAD 英語 2024年11月5日 2024年11月5日
FOSS Statement for SDS-3000, SDS-G3000 Series
411.3 KB 		宣言書 英語 v1.0 2024年10月2日 2024年10月2日
Declaration of Conformity for SDS-3006/3008/3010/3016/G3006/G3008/G3010/G3016 (non PoE)
322.5 KB 		宣言書 英語 v1.0 2024年9月23日 2024年9月23日
Declaration of Conformity (EU/UK) for SDS-3016 Series
310.0 KB 		宣言書 英語 v1.0 2023年11月28日 2023年11月28日
2D CAD for SDS-3016 Series (SDS-3016-2GTX/2GTX-T)
1.0 MB 		2D CAD 英語 2021年3月4日 2021年3月4日
2D CAD for SDS-3016 Series (SDS-3016-2GSFP/2GSFP-T)
821.3 KB 		2D CAD 英語 2021年2月24日 2021年2月24日

関連コンテンツ

フィルター

すべて アプリケーションノート ソリューションのパンフレット

利用可能なモデル (6)

画像を表示
比較

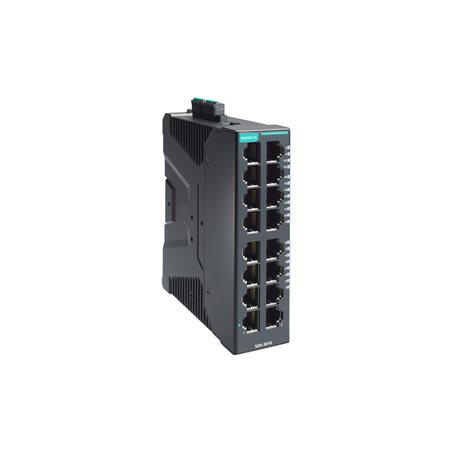

moxa-sds-3016-image.jpg | MoxaSDS-3016
比較
moxa-sds-3016-t-image.jpg | MoxaSDS-3016-T
比較
moxa-sds-3016-2gtx-image.jpg | MoxaSDS-3016-2GTX
比較
moxa-sds-3016-2gtx-t-image.jpg | MoxaSDS-3016-2GTX-T
10/100BaseT(X) Ports, RJ45 Connector16161414
10/100/1000BaseT(X) Ports, RJ45 Connector--22
100/1000BaseSFP Ports--––
Operating Voltage9.6 to 60 VDC9.6 to 60 VDC--
Operating Temp.-10 to 60°C-40 to 75°C-10 to 60°C-40 to 75°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-sds-3016-2gsfp-image.jpg | MoxaSDS-3016-2GSFP
比較

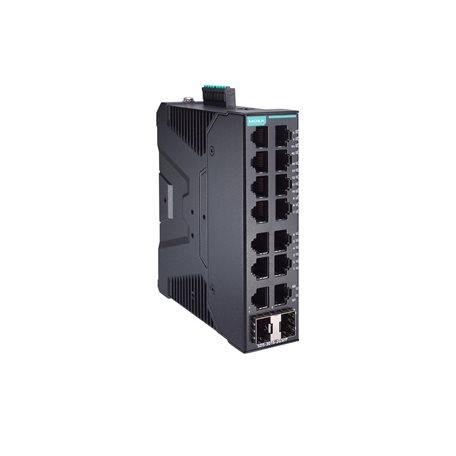

moxa-sds-3016-2gsfp-t-image.jpg | MoxaSDS-3016-2GSFP-T
Layer22
Total No. of Ports1616
10/100BaseT(X) Ports, RJ45 Connector1414
10/100/1000BaseT(X) Ports, RJ45 Connector––
100/1000BaseSFP Ports22
Operating Temp.-10 to 60°C-40 to 75°C
見積りに追加バッグを見る見積りに追加バッグを見る
