PM-7500モジュールシリーズ

PT-7528-24TXシリーズラックマウントイーサネットスイッチ用のギガビットおよび高速イーサネットモジュール

moxa-pm-7500-module-series-image-1-(1).jpg | Moxa
moxa-pm-7500-module-series-image-2-(1).jpg | Moxa
moxa-pm-7500-module-series-image-3-(1).jpg | Moxa
moxa-pm-7500-module-series-image-4-(1).jpg | Moxa
moxa-pm-7500-module-series-image-5-(1).jpg | Moxa
moxa-pm-7500-module-series-image-6-(1).jpg | Moxa
moxa-pm-7500-module-series-image-7-(1).jpg | Moxa

機能と特長

  • -40～85℃の広範囲動作温度
  • IEC 61850-3およびIEEE 1613準拠

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

PM-7500モジュールシリーズには、PT-7528-24TXシリーズラックマウントイーサネットスイッチ用のギガビットおよび高速イーサネットモジュールが含まれています。

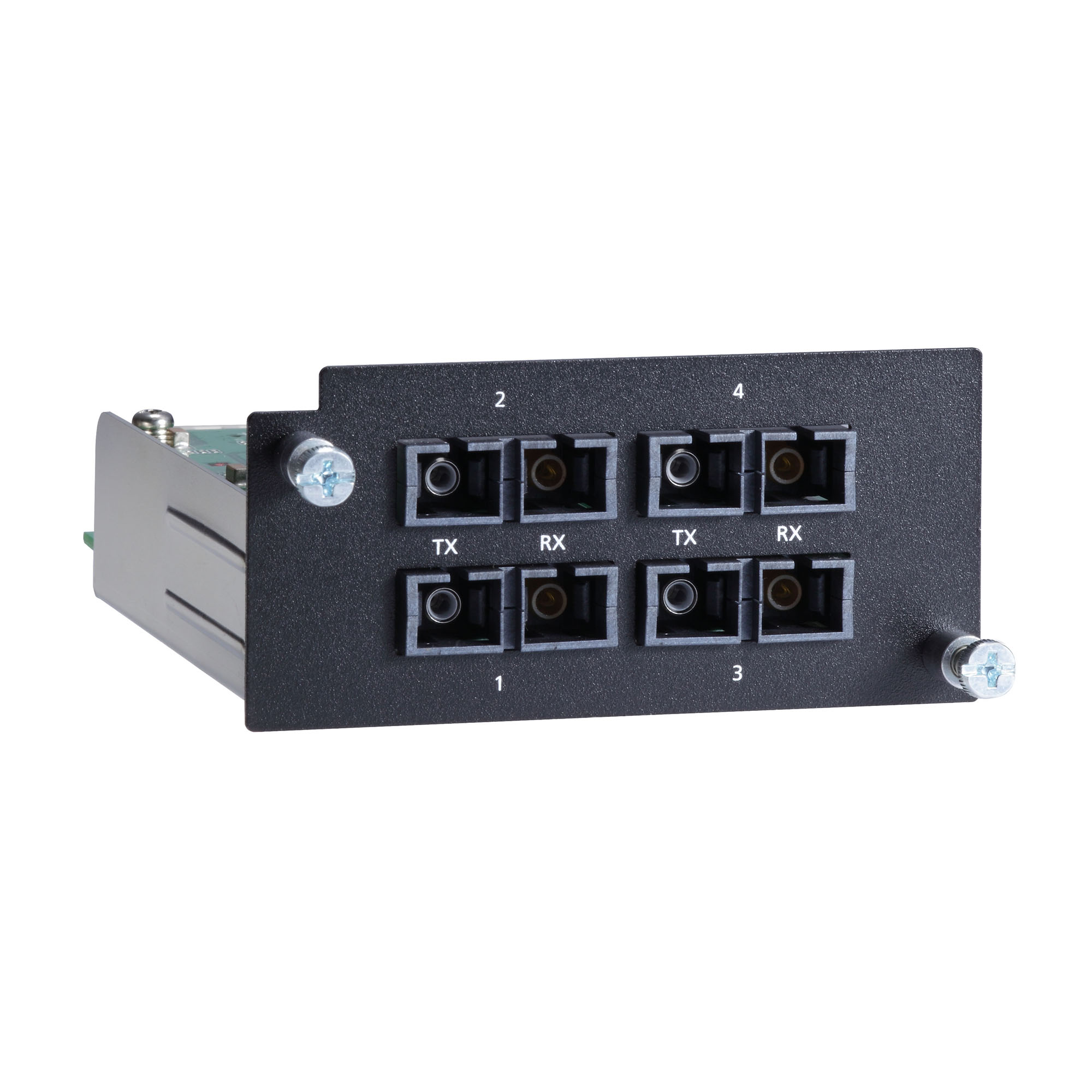

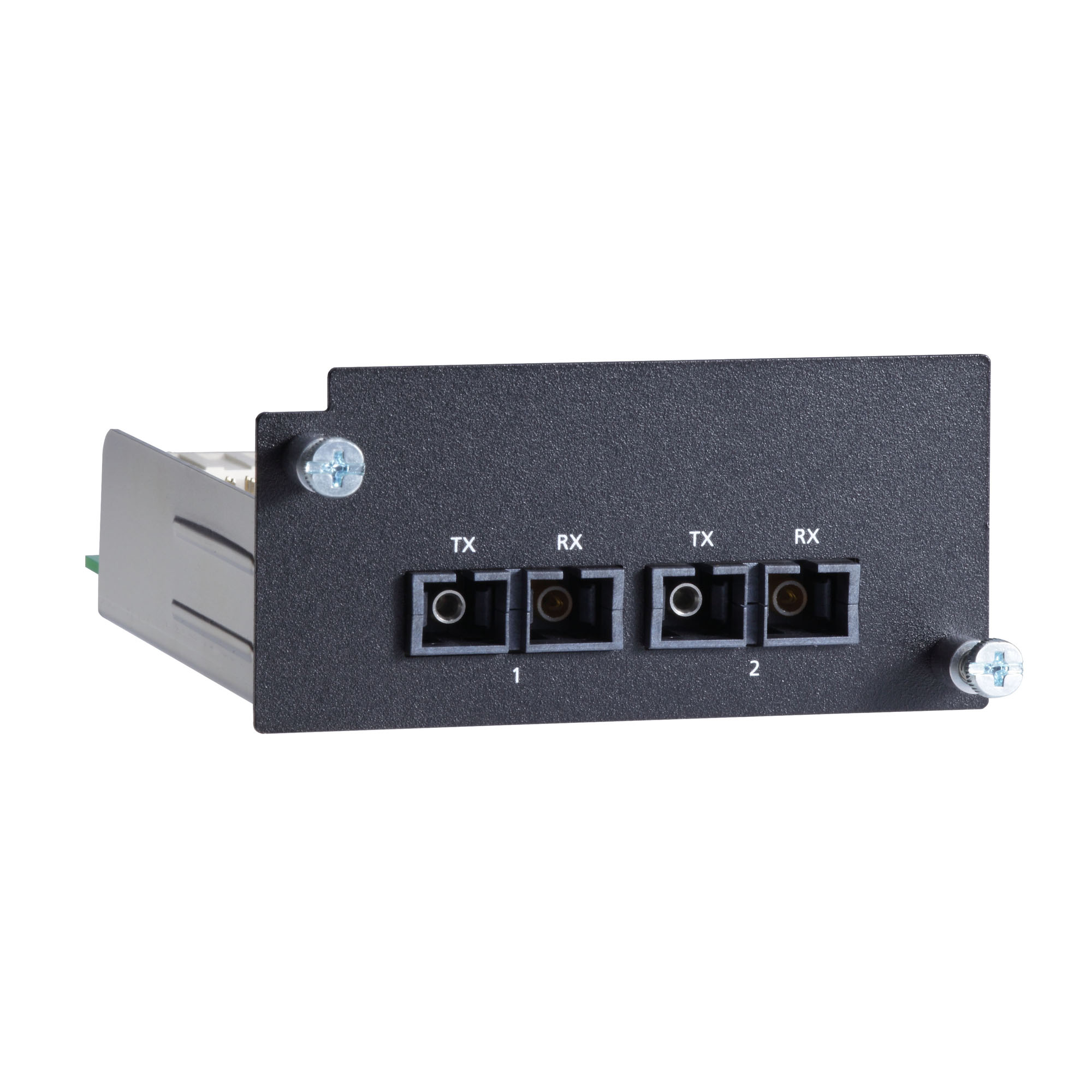

  • 100BaseFX Ports (multi-mode SC connector)

    PM-7500-2MSC: 2
    PM-7500-4MSC: 4

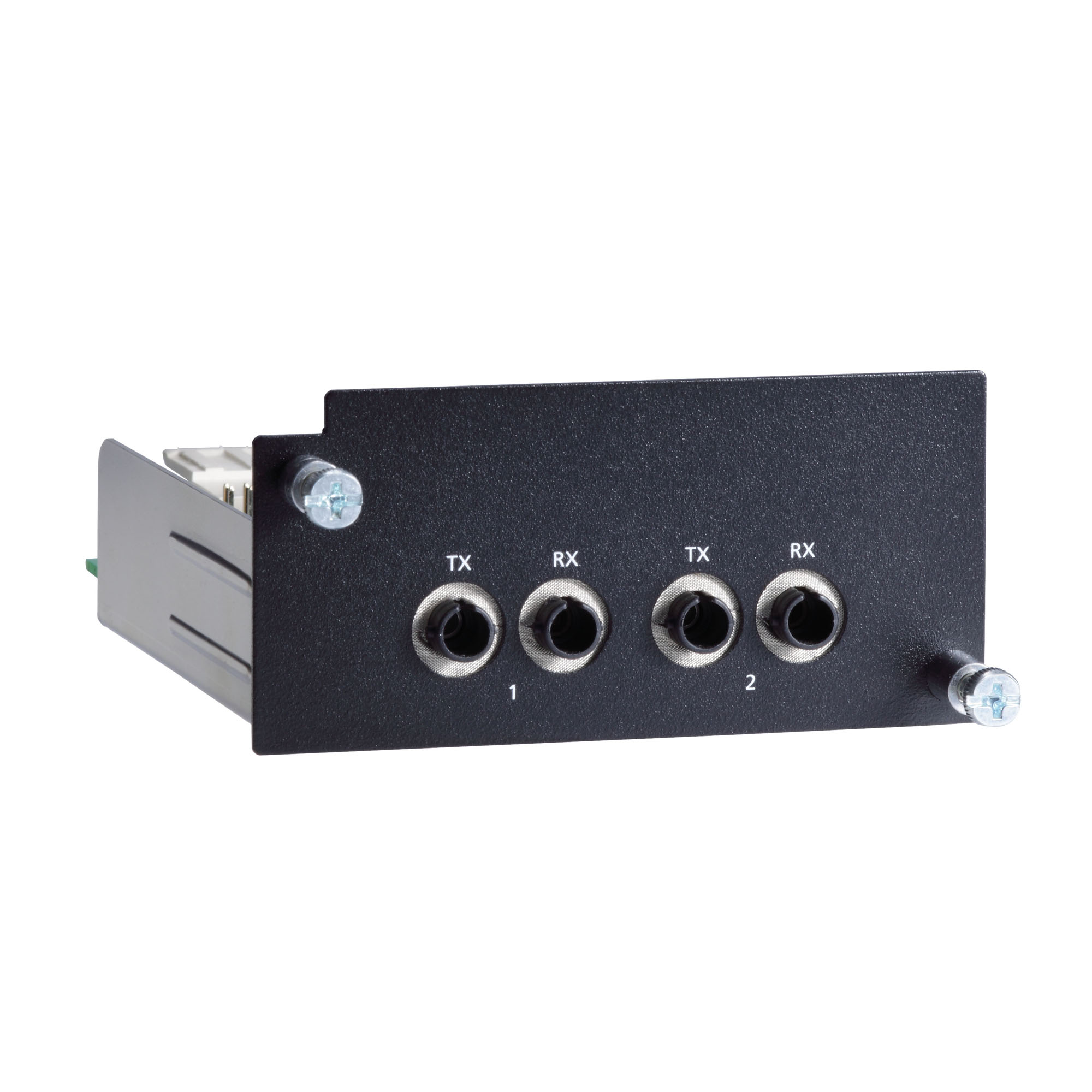

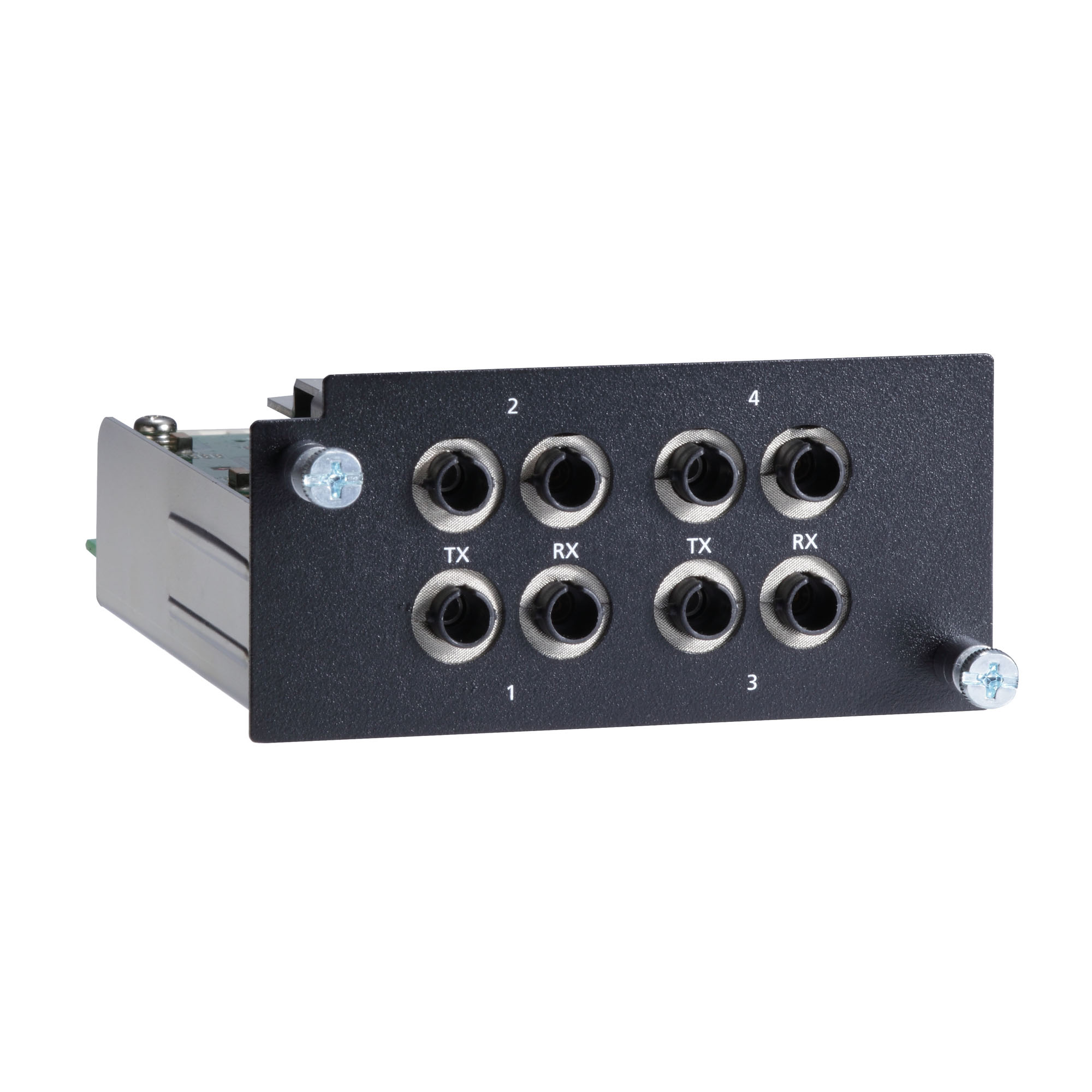

  • 100BaseFX Ports (multi-mode ST connector)

    PM-7500-2MST: 2
    PM-7500-4MST: 4

  • 100BaseFX Ports (single-mode SC connector)

    PM-7500-2SSC: 2
    PM-7500-4SSC: 4

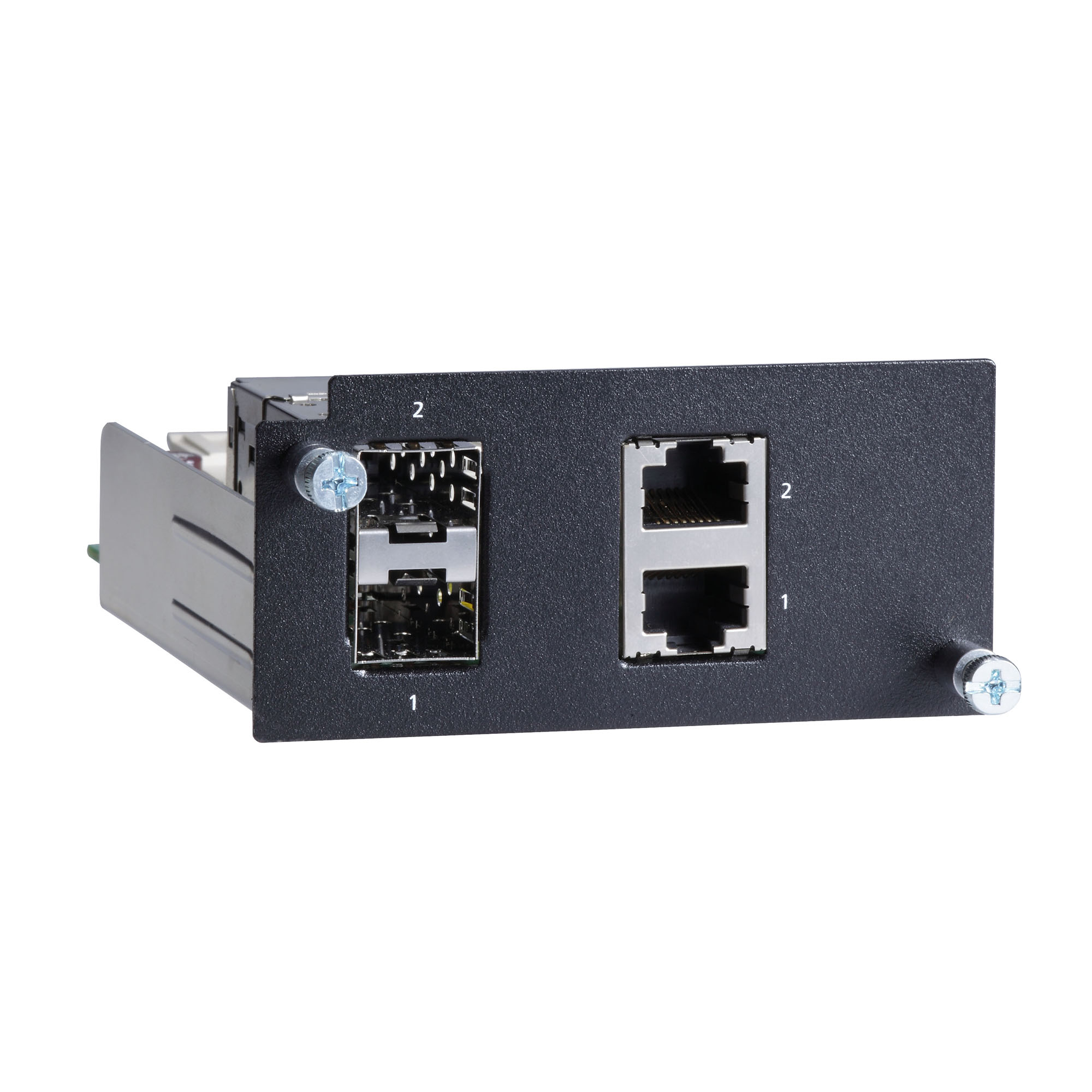

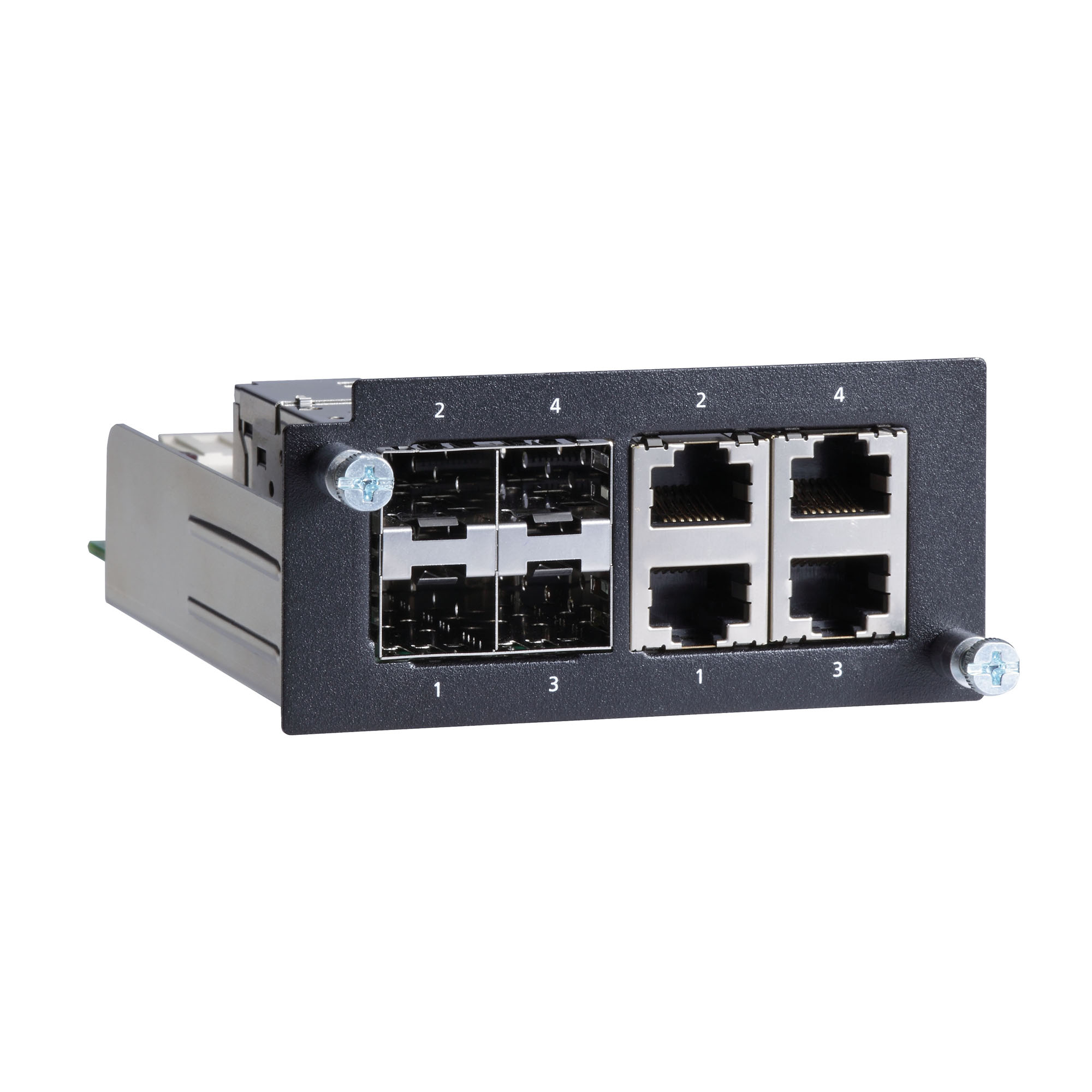

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    PM-7500-2GTXSFP: 2
    PM-7500-4GTXSFP: 4

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

サポートドキュメント

フィルター

すべて 2D CAD データシート マニュアル テクニカルノート
名前 種類 言語 バージョン リリース日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
PM-7500モジュールシリーズデータシート
2.9 MB 		データシート 日本語 v1.0 2018年11月12日 2018年11月12日
2D CAD for PM-7500-2GTXSFP
348.4 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MSC
240.5 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MST
389.8 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4GTXSFP
351.2 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MSC
373.1 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MST
417.0 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-1MSC TOP
26.9 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-1MST TOP
27.2 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MSC TOP
27.7 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MST TOP
28.3 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MSC TOP
29.4 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MST TOP
31.1 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
Manual for PT-7528 Series
4.9 MB 		マニュアル 英語 v3.1 2017年10月20日 2017年10月20日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Communication Redundancy User's Manual
1.2 MB 		マニュアル 英語 v5.0 2014年8月13日 2014年8月13日

利用可能なモデル (8)

画像を表示
比較
moxa-pm-7500-4gtxsfp-image.jpg | MoxaPM-7500-4GTXSFP
比較
moxa-pm-7500-2gtxsfp-image.jpg | MoxaPM-7500-2GTXSFP
比較
moxa-pm-7500-4mst-image.jpg | MoxaPM-7500-4MST
比較
moxa-pm-7500-2msc-image.jpg | MoxaPM-7500-2MSC
100BaseFX Multi-Mode Ports with SC Connectors–––2
100BaseFX Multi-Mode Ports with ST Connectors––4–
Single-Mode Ports with SC Connectors––––
Combo Ports, 10/100/1000BaseT(X) or 100/1000BaseSFP42––
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-pm-7500-4msc-image.jpg | MoxaPM-7500-4MSC
比較
moxa-pm-7500-2mst-image.jpg | MoxaPM-7500-2MST
比較
moxa-pm-7500-4ssc-image.jpg | MoxaPM-7500-4SSC
比較
moxa-pm-7500-2ssc-image.jpg | MoxaPM-7500-2SSC
100BaseFX Multi-Mode Ports with SC Connectors4–––
100BaseFX Multi-Mode Ports with ST Connectors–2––
Single-Mode Ports with SC Connectors––42
Combo Ports, 10/100/1000BaseT(X) or 100/1000BaseSFP––––
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
