TWS-3010-SPEシリーズ

8つの10MbE-SPEポートと2つの1GbEポートを備えたPoDL対応マネージドイーサネットスイッチ

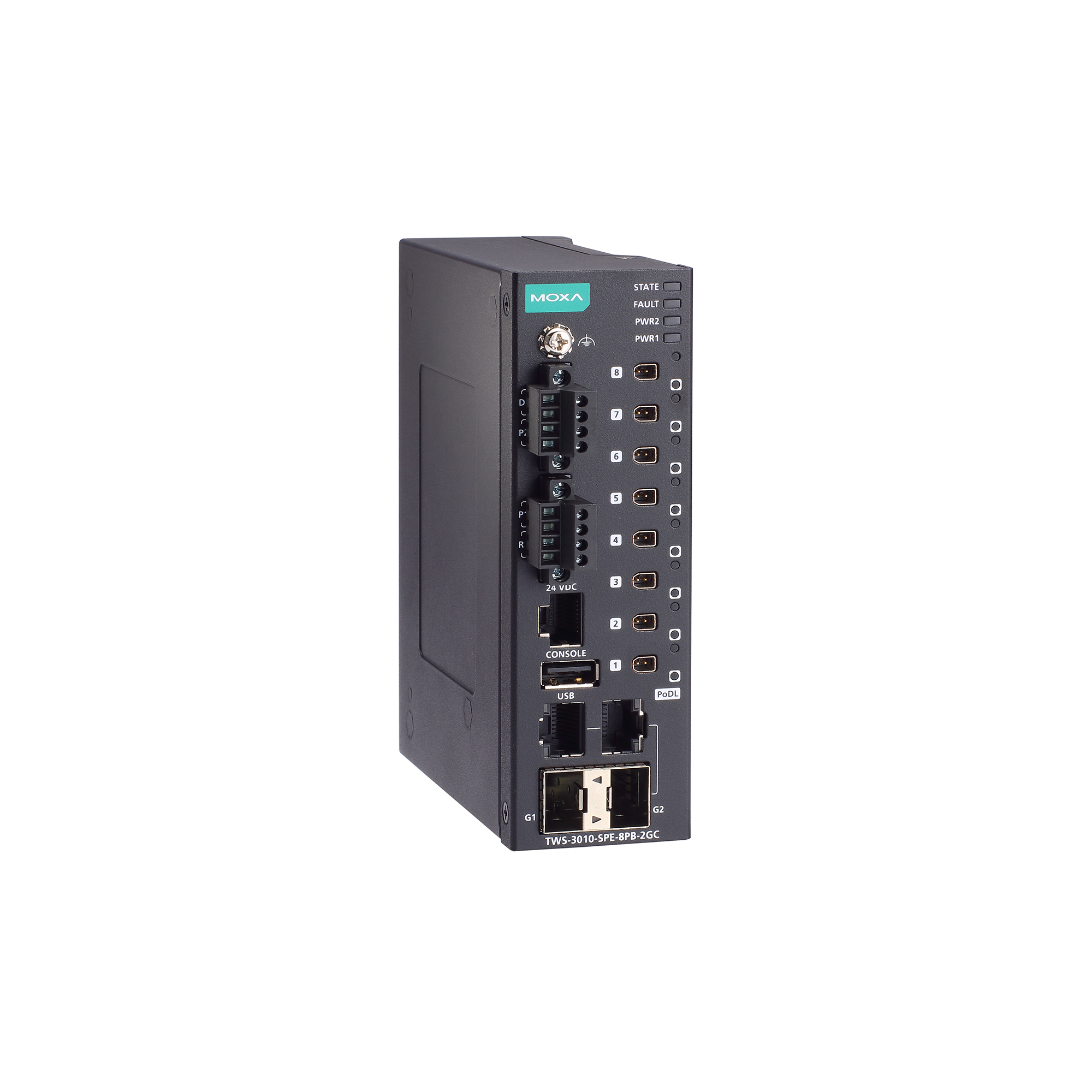

moxa-tws-3010-spe-series-image-(1).jpg | Moxa

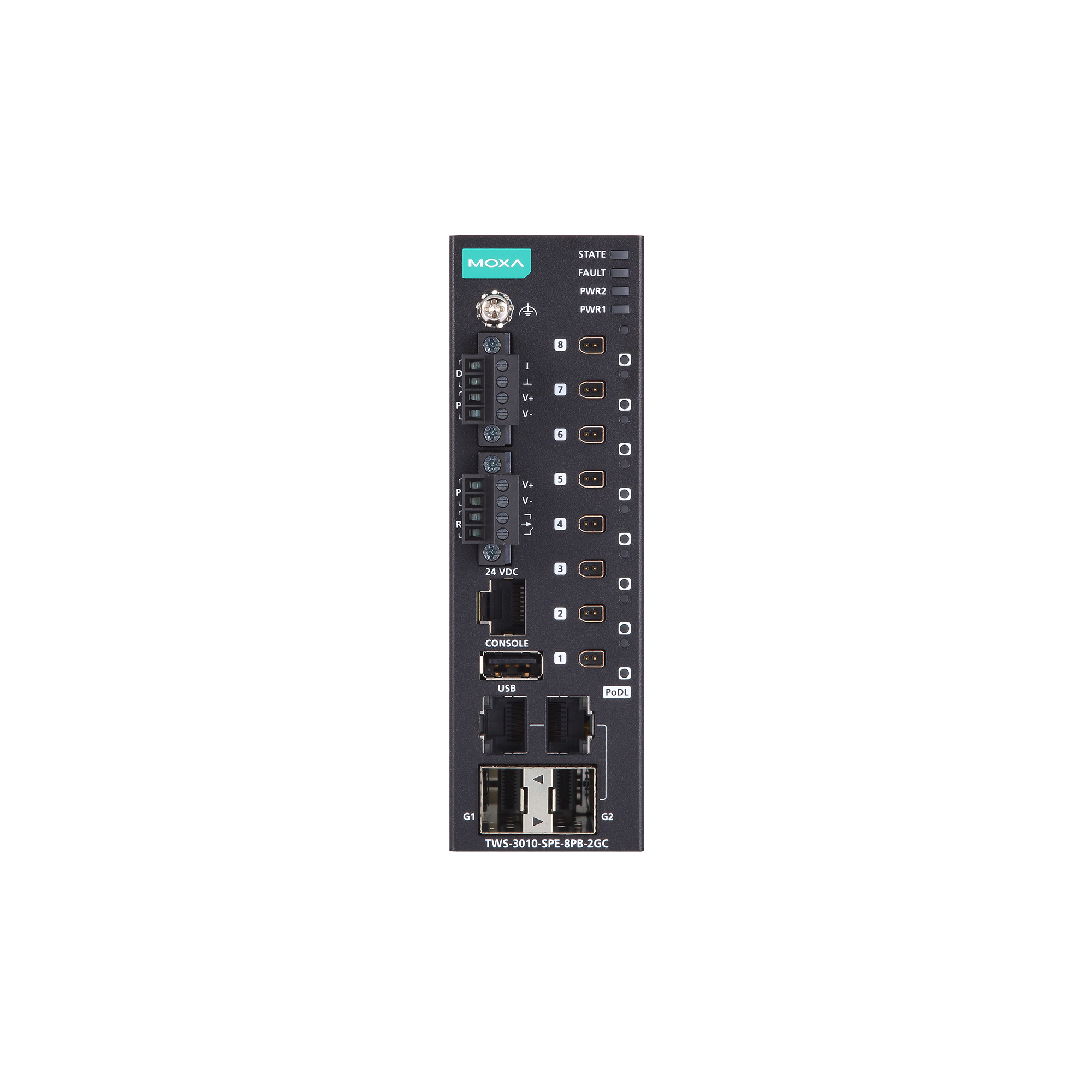

moxa-tws-3010-spe-series-image-1-(1).jpg | Moxa

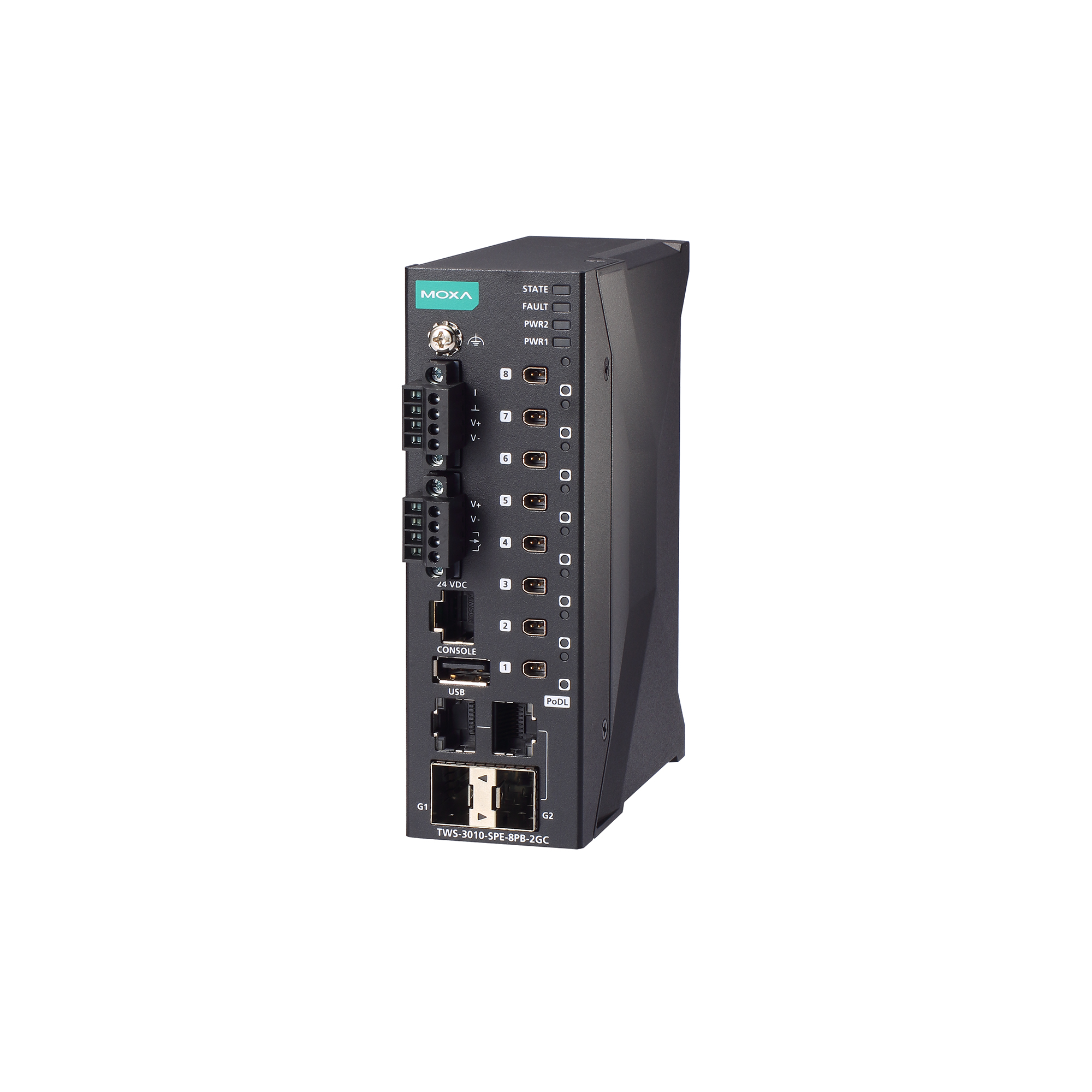

moxa-tws-3010-spe-series-image-2-(1).jpg | Moxa

機能と特長

  • 8つのシングルペアイーサネット802.3cg 10Base-T1Lポート
  • 各SPEポートで、PoDLのパワークラス10、11、12をサポート
  • 小型で設置が容易
  • RSTP/STPおよびMRPをサポートし、ネットワーク冗長性と高いネットワーク可用性を確保
  • EtherNet/IP、PROFINET、およびModbus TCP産業プロトコルに対応し、オートメーションシステムで簡単な統合と監視を実現
  • ロータリDIPスイッチにより、ウェブブラウザなしでプロファイルベースの設定選択が可能

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

T産業用2線式イーサネットスイッチのTWS-3010-SPEシリーズは、フィールドに信頼性の高いイーサネット接続をもたらすように設計されています。

10BASE-T1LテクノロジーとPoDL（Power over Data Line）クラス10、11、12のサポートにより、このスイッチはイーサネット通信をフィールドデバイスまで拡張します。1対のツイストペアケーブルを介して、データレート最大10 Mbps、伝送距離最大1 kmで電力とデータの両方を供給し、設置の簡素化、配線コストの低減、およびより柔軟なフィールド展開を実現します。

診断機能とポートミラーリングにより、導入とトラブルシューティングが容易になります。コンパクトなシャーシと前面ポートにより、狭い制御盤内での設置とメンテナンスが簡単です。PROFINETなどの産業用イーサネットプロトコルにより、既存システムとのシームレスな統合が可能であり、将来のデジタル化やIIoT拡張に備えたスケーラビリティを提供します。

  • Alarm Contact Channels

    1
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)

    2

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE802.3cg for 10Base-T1L and PoDL

  • SPE Ports (10Base-T1L)

    8
    IEC 63171-2 SPE connectors
    PoDL classes 10, 11, and 12

  • Filter

    802.1Q VLAN
    BPDU Guard
    BPDU Filter
    GMRP
    GVRP
    IGMP v1/v2/v3
    Port-based VLAN

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP
    PROFINET IO Device

  • Management

    LLDP
    Back Pressure Flow Control
    BOOTP
    Port Mirroring
    DHCP Option 66/67/82
    DHCP Server/Client
    Fiber check
    Flow control
    IPv4/IPv6
    RARP
    RMON
    SCP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • MIB

    Ethernet-like-MIB
    MIB-II
    Bridge-MIB
    P-BRIDGE MIB
    Q-BRIDGE-MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • Redundancy Protocols

    Link Aggregation
    MRP
    MSTP
    RSTP
    STP

  • Security

    Broadcast storm protection
    HTTPS/SSL
    TACACS+
    SNMPv3
    Sticky MAC
    NTP authentication
    Port Lock
    RADIUS
    SSH
    SMTP with TLS

  • Time Management

    NTP Server/Client
    SNTP

  • IGMP Groups

    2048

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Storage Port

    USB Type A (for ABC-02 only)

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, Gigabit combo port, SPE port, SPE PoDL indicator

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • Industrial Profile

    Indicator Mode
    0 No function enabled via DIP switch (Default)
    1 PROFINET profile enabled
    2 PROFINET profile and DHCP client enabled
    3 EtherNet/IP profile enabled
    4 EtherNet/IP profile and DHCP client enabled
    5 Modbus TCP profile enabled
    6 Modbus TCP profile and DHCP client enabled
    7-9 Reserved (currently performs the same behavior as indicator 0)

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Current

    24 VDC, 4.8 A (max.)

  • Input Voltage

    24 VDC
    Redundant dual inputs

  • Operating Voltage

    20 to 30 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    43 x 135 x 111 mm (1.69 x 5.32 x 4.37 in)

  • Weight

    830 g (1.77 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    Up to 2,000 m
    Note: Please contact Moxa if you require products guaranteed to function properly at higher altitudes

  • Safety

    UL 61010-2-201
    EN IEC 62368-1

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Level 3
    IEC 61000-4-3 RS: Level 3
    IEC 61000-4-4 EFT: Level 3
    IEC 61000-4-5 Surge: Level 3
    IEC 61000-4-6 CS: Level 3
    IEC 61000-4-8 PFMF: Level 3

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Shock

    IEC 60068-2-27

  • Freefall

    ISTA 1A (with package)

  • Time

    1,332,050 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for TWS-3010 Series
3.4 MB 		ファームウェア
SHA-512
v1.0
2026年3月26日 2026年3月26日 リリースノート
Software Package for TWS-3010 Series (AOI file)
33.5 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2026年3月26日 2026年3月26日 リリースノート
Software Package for TWS-3010 Series (EDS file)
5.5 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2026年3月26日 2026年3月26日 リリースノート
Software Package for TWS-3010 Series (GSD file)
14.4 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2026年3月26日 2026年3月26日 リリースノート
Software Package for TWS-3010-SPE Series (SNMP MIB file)
175.4 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2026年3月26日 2026年3月26日 リリースノート
EtherNet/IP FactoryTalk View
17.1 MB 		ソフトウェアパッケージ
SHA-512
v1.7
2025年9月11日 2025年9月11日 リリースノート
Moxa USB Console Windows Driver
2.2 MB 		ドライバー
SHA-512
v1.8
  • Windows 11
  • Windows Server 2022
 2025年4月9日 2025年4月9日 リリースノート
Modbus File
2.3 KB 		ソフトウェアパッケージ
SHA-512
v1.1
2025年3月4日 2025年3月4日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
QIG for TWS-3010-SPE Series
3.4 MB 		QIG (クイックインストールガイド) 英語 v1.0 2026年3月26日 2026年3月26日
Moxa Managed Two-wire Ethernet Switch CLI Manual
2.2 MB 		マニュアル 英語 v1.0 2026年3月26日 2026年3月26日
FOSS Statement for TWS-3010 Series
467.0 KB 		宣言書 英語 v1.0 2026年3月26日 2026年3月26日
Declaration of Conformity (EU/UK) for TWS-3010 Series
285.5 KB 		宣言書 英語 v1.0 2026年3月26日 2026年3月26日
Moxa Managed Two-wire Ethernet Switch User Manual
3.8 MB 		マニュアル 英語 v1.0 2026年3月26日 2026年3月26日
Industrial Protocol Users Guide
11.9 MB 		マニュアル 英語 v6.7 2026年3月26日 2026年3月26日
2D CAD for TWS-3010-SPE-8PB-2GC-T
993.5 KB 		2D CAD 英語 2026年3月26日 2026年3月26日
TWS-3010-SPE シリーズデータシート
3.5 MB 		データシート 日本語 v1.0 2026年3月25日 2026年3月25日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0)
3.9 MB 		マニュアル 英語 v4.4 2025年3月11日 2025年3月11日

利用可能なモデル (1)

画像を表示
比較
moxa-tws-3010-spe-8pb-2gc-t-image.jpg | MoxaTWS-3010-SPE-8PB-2GC-T
SPE PoDL Ports (10Base-T1L with SPE connectors according to IEC 63171-2)8
Combo Ports
10/100/1000BaseT(X) or 100/1000BaseSFP		2
Operating Temp.-40 to 75°C
