EDR-G9010シリーズ

8 GbE銅線 + 2 GbE SFPマルチポート産業用セキュアルータ

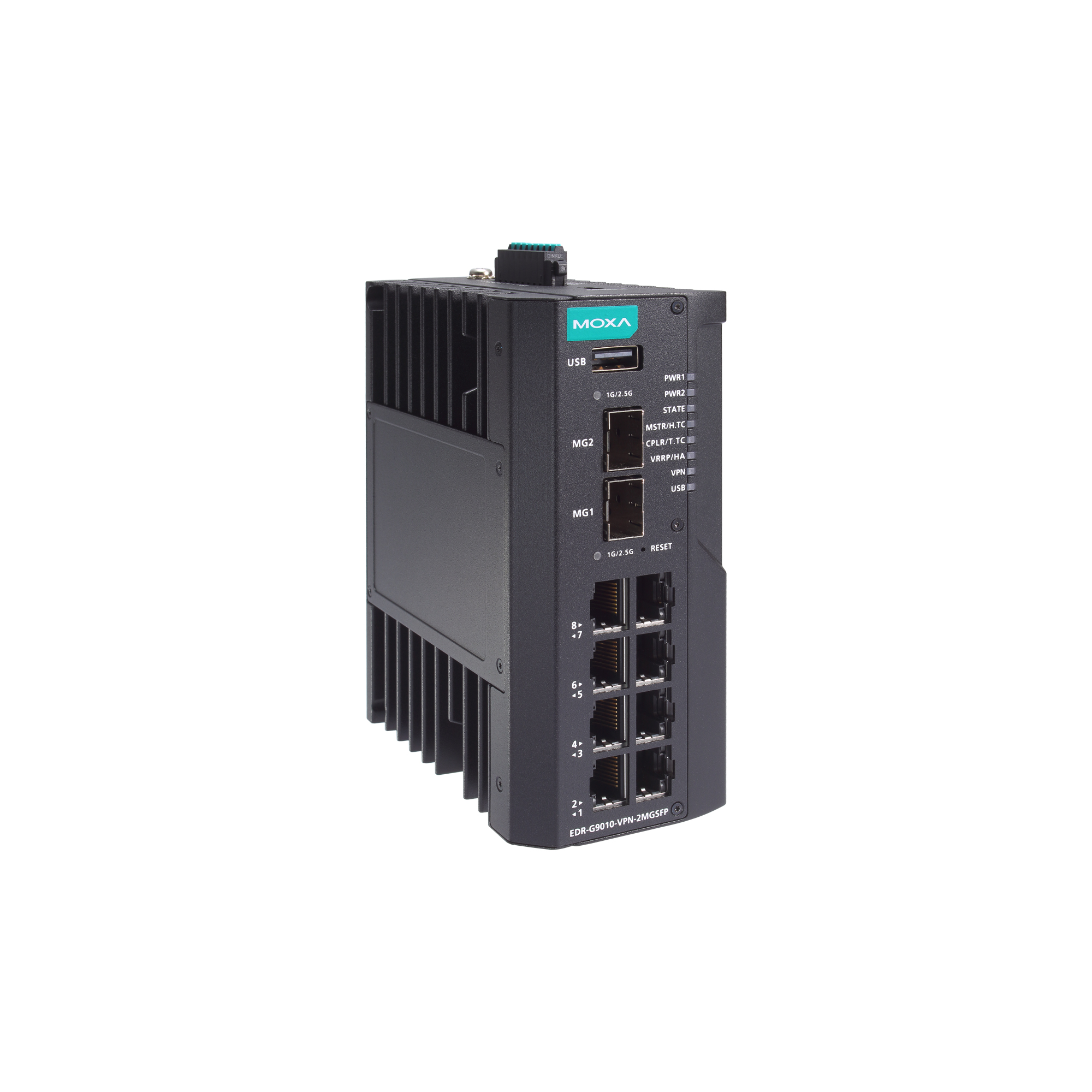

moxa-edr-g9010-series-image-(1).jpg | Moxa

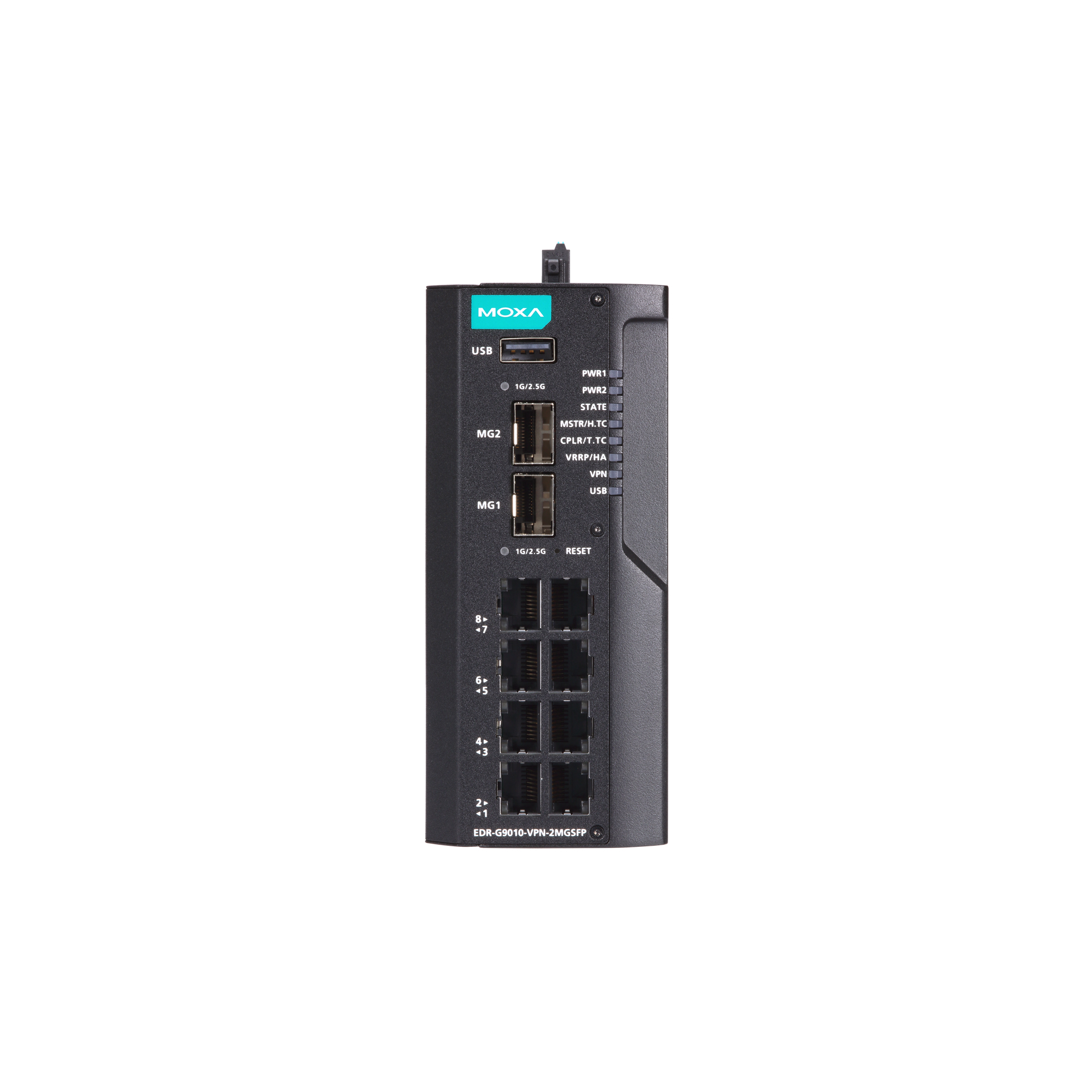

moxa-edr-g9010-series-image-1-(1).jpg | Moxa

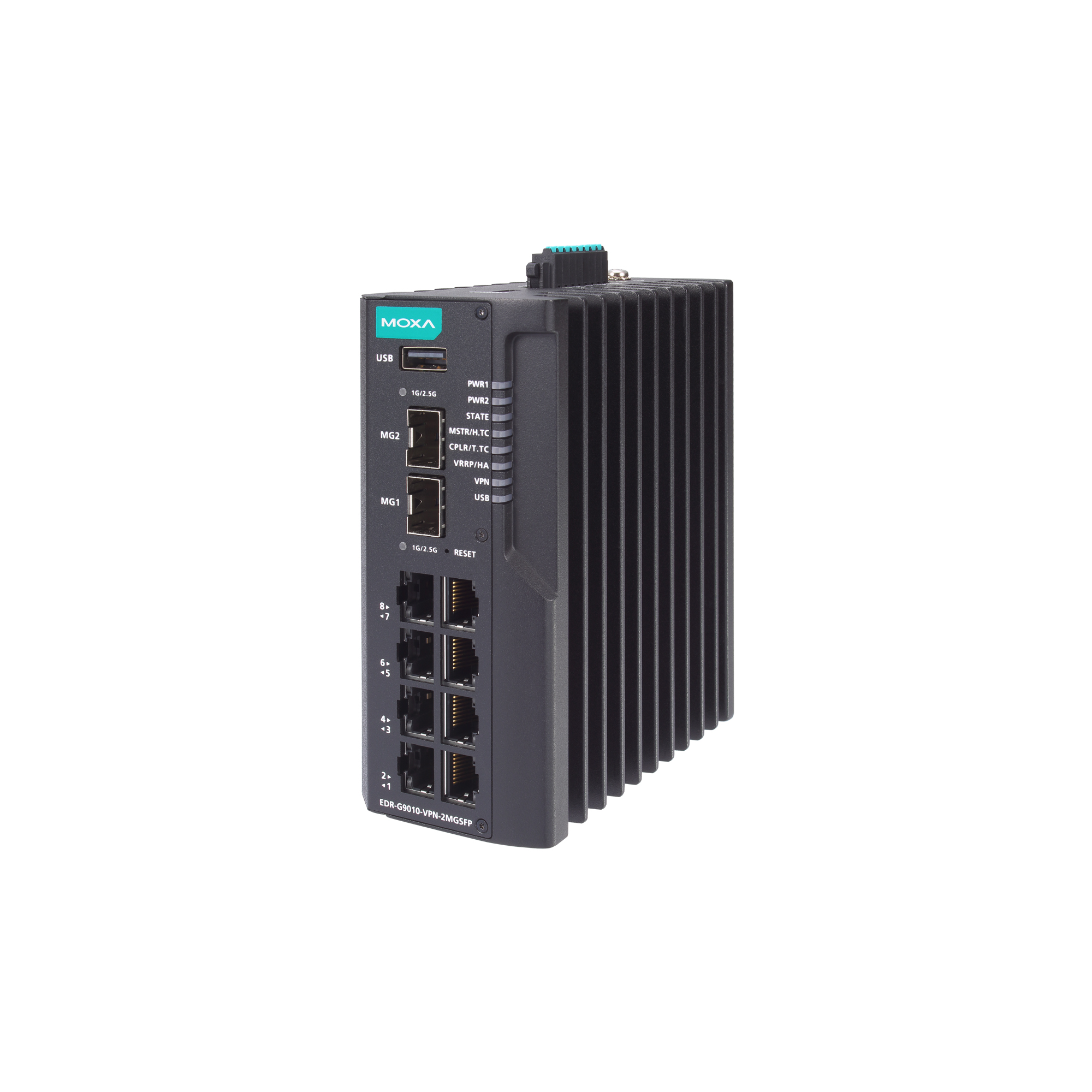

moxa-edr-g9010-series-image-2-(1).jpg | Moxa

機能と特長

10ポートギガビットオールインワンファイアウォール/NAT/VPN/ルータ/スイッチ
侵入防止/検知システム（IPS/IDS）を備えた次世代産業用ファイアウォール
MXsecurity管理ソフトウェアによりOTセキュリティを可視化
VPNによるセキュアなリモートアクセストンネル
ディープパケットインスペクション（DPI）技術により産業用プロトコルデータを検査
ネットワークアドレス変換（NAT）を使用した簡単なネットワーク設定
RSTP/Turbo Ring冗長プロトコルでネットワーク冗長性を強化
システムの整合性をチェックするためのセキュアブートをサポート
海洋サイバーセキュリティ認証（IACS UR E27 Rev.1およびIEC 61162-460 Ed.3.0）、460ゲートウェイ、フォワーダー、スイッチロールをサポート
IEC 62443-4-2セキュリティレベル2認証を取得
-40～75℃の動作温度範囲（-Tモデル）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

EDR-G9010シリーズは、ファイアウォール/NAT/VPNおよびレイヤ2マネージドスイッチ機能を備えた、高度に統合された産業用マルチポートセキュアルータのセットです。これらのデバイスは、重要なリモート制御または監視ネットワークにおけるイーサネットベースのセキュリティアプリケーション向けに設計されています。電力アプリケーションの変電所、給水所の揚水処理システム、石油およびガスアプリケーションの分散制御システム、ファクトリーオートメーションのPLC/SCADAシステムなど、重要なサイバー資産を保護するための電子セキュリティ境界を提供します。さらに、IDS/IPSの追加により、サイバーセキュリティ攻撃から重要なインフラをより保護するための脅威検出および防止機能を備えた次世代の産業用ファイアウォールとなります。

IEC 62443-4-2セキュリティレベル2認証を取得

EDR-G9010シリーズは、IEC 62443-4-2セキュリティレベル2認証を取得しています（詳細はhttps://certificates.iecee.org/#/deliverables/CERT/1667679/viewをご参照ください）。組み込みファイアウォールは、ポリシー規則を使用して信頼できるゾーン間のネットワークトラフィックを制御し、ネットワークアドレス変換（NAT）によって外部ホストによる不正アクセスから内部ネットワークを保護します。また、仮想プライベートネットワーク（VPN）機能は、パブリックインターネットからプライベートネットワークにアクセスするときに、ユーザーにセキュアな通信トンネルを提供します。OT資産をサイバー攻撃から保護するために、EDR-G9010シリーズはディープパケットインスペクション（DPI）をサポートし、さまざまなOT固有のプロトコルのネットワークパケットのデータ部分を検査します。

拡大するサイバーセキュリティの脅威に対応するMX-ROS

MoxaのMX-ROSは、産業用セキュリティルータおよびファイアウォール向けのソフトウェアプラットフォームです。このプラットフォームは、簡素化されたWebおよびCLIインターフェースを介してセキュアルータの堅牢なセキュリティとユーザーフレンドリーな操作をサポートします。 MX-ROSデバイスは、ハードウェアとソフトウェアを保護するために、リリースごとに最新の業界横断的なオペレーショナルテクノロジー（OT）ネットワーク管理機能を豊富に提供します。

ユーザーフレンドリーなインターフェースとクイック設定で設定を簡素化

EDR-G9010シリーズのセットアップウィザードを使用すると、ユーザーはわずか4つの手順でルーティング機能用のWAN、LAN、ブリッジポートを簡単に設定できます。さらに、オブジェクトベースのファイアウォール管理機能により、エンジニアはIPアドレスやサブネット、ネットワークサービス、産業用アプリケーションサービス、ユーザー定義サービスに対するファイアウォールフィルタリングを簡単に構成および維持できます。

中断のないネットワーク接続を保証する産業レベルの設計

EDR-G9010シリーズは、堅牢なハードウェア設計により、過酷な産業環境に最適なセキュアルーターです。広温度モデルを特徴とし、危険な環境や-40〜75℃という極端な温度下でも確実に動作できます。また、包括的なレイヤ2およびレイヤ3の冗長メカニズムをサポートし、ネットワークの常時接続を保証します。

仮想パッチ適用とインテリジェントな脅威保護

OTアプリケーションではパッチ適用のためにシステムをシャットダウンして操作を中断することができないため、パッチの適用はOT環境では引き続き大きな課題となっています。仮想パッチ適用技術は、既知および未知の脆弱性を遮蔽することにより、既存のパッチ管理プロセスを補完するのに役立ちます。さらに、EDR-G9010は、パターンベースの検出機能を使用して既知の攻撃を特定しブロックする、サイバー脅威から継続的に保護するインテリジェントIPS機能を備えています。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

Resistive load: 1 A @ 24 VDC
Buttons

Reset button
Digital Input Channels

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA

10/100/1000BaseT(X) Ports (RJ45 connector)

8
1000/2500BaseSFP Ports

2
Standards

IEEE 802.1Q for VLAN Tagging
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X)
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.1X for authentication
DMZ

User-configurable DMZ ports

Broadcast Forwarding

IP directed broadcast, broadcast forwarding
Management

Back Pressure Flow Control
DDNS
DHCP Server/Client
Web Console (HTTP/HTTPS)
LLDP
QoS/CoS/ToS
SNMPv1/v2c/v3
Telnet
TFTP
HTTPS
SSH
Redundancy Protocols

RSTP
STP
Turbo Ring v2
Turbo Chain
Routing Throughput

Max. 350K packets per second / 2 Gbps (based on RFC 2544)
Routing Table

Max. 4K routing rules
Concurrent Connections

Max. 400K (based on RFC 3511)
Connections Per Second

Max. 20K (based on RFC 3511)
Routing Redundancy

VRRP
Security

Secure Boot
IPsec
L2TP (server)
RADIUS
Trust access control
TACACS+
SCP
SFTP
NTP authentication
Syslog Authentication
Time Management

NTP Server/Client
SNTP
Unicast Routing

OSPF
RIPV1/V2
Static Route
Multicast Routing

Static Route
Filter

IGMP v1/v2/v3

VLAN ID Range

VID 1 to 4094
IGMP Groups

1000
Max. No. of VLANs

32

LED Indicators

PWR1, PWR2, STATE, MSTR/H.TC, CPLR/T.TC, VRRP/HA, VPN, USB

Technology

ARP-Flood
FIN Scan
ICMP Flood
TCP Sessions Without SYN
NMAP-ID Scan
NMAP-Xmas Scan
Null Scan
SYN/FIN Scan
SYN/RST Scan
SYN-Flood
Xmas Scan

Filter

DDoS
Ethernet protocols
ICMP
IP address
MAC address
Ports
Stateful Inspection

Router firewall
Transparent (bridge) firewall
Deep Packet Inspection

DNP3
EtherNet/IP
IEC 60870-5-104
IEC 61850 MMS
MELSEC
Modbus TCP
Modbus UDP
Omron FINS
OPC UA
Siemens S7 Comm.
Siemens S7 Comm.Plus
Additional protocols will be supported through future firmware updates.
Intrusion Prevention System

Requires an additional license.
Throughput

Firewall:
Max. 350K packets per second / 2 Gbps (based on RFC 2544)
IPS:
Max. 200K packets per second / 2 Gbps (based on RFC 2544)

Authentication

MD5 and SHA (SHA-512)
RSA (key size: 1024-bit, 2048-bit)
X.509 v3 certificate
Concurrent VPN Tunnels

Max. 250 IPsec VPN tunnels
Encryption

DES
3DES
AES-128
AES-192
AES-256
AES-256-GCM
Protocols

IPsec
L2TP (server)
PPTP (client)
Throughput

Conditions: AES-256, SHA-256
Max. 100K packets per second / 800 Mbps (based on RFC 2544)

Features

1-to-1
N-to-1
NAT loopback
Port forwarding

Event Type

Firewall event
VPN event
Media

Local storage
SNMP Trap
Syslog server

Console Port

RS-232 (TxD, RxD, GND), 3-pin (115200, n, 8, 1)
Connector

USB Type-C

Connector

Removable terminal block
Input Voltage

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models:
12/24/48 VDC, redundant dual inputs (DNV-certified for 24 VDC)

EDR-G9010-VPN-2MGSFP-HV(-T) models:
120/240 VDC/VAC, redundant dual inputs
Operating Voltage

non-HV(-T) models:
9.6 to 60 VDC

-HV(-T) models:
88 to 300 VDC, 90 to 264 VAC
Input Current

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models:
1.51 A @ 12 VDC
0.70 A @ 24 VDC
0.35 A @ 48 VDC

EDR-G9010-VPN-2MGSFP-HV(-T) models:
0.28 A @ 120 VAC
0.18 A @ 240 VAC
0.15 A @ 120 VDC
0.08 A @ 240 VDC
Reverse Polarity Protection

Supported

Housing

Metal
IP Rating

IP40
Dimensions

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models:
58 x 135 x 105 mm (2.28 x 5.31 x 4.13 in)

EDR-G9010-VPN-2MGSFP-HV(-T) models:
64 x 135 x 105 mm (2.52 x 5.31 x 4.13 in)
Weight

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models:
1030 g (2.27 lb)
EDR-G9010-VPN-2MGSFP-HV(-T) models:
1150 g (2.54 lb)
Installation

DIN-rail mounting (DNV-certified)
Wall mounting (with optional kit)
Protection

-CT models: PCB conformal coating

Operating Temperature

Standard models: -10 to 60°C (14 to 140°F)
Wide temp. models: -40 to 75°C (-40 to 167°F)
EDR-G9010-VPN-2MGSFP(-T, -CT-, CT-T) models: DNV-certified for -25 to 70°C (-13 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

IEC 62368-1
UL 62368-1
IEC 60950-1
UL 60950-1
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Cybersecurity

IEC 62443-4-2 Security Level 2
Railway

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models: EN 50121-4
Traffic Control

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models: NEMA TS2
Maritime

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models:
CCS
CCS Guidelines for Inspection of Ship Network Firewall
CCS IACS UR E27 Rev.1
DNV
DNV IEC 61162-460 Edition 3.0 460-gateway, 460-forwarder and 460-switch
DNV security profile 2
IACS UR E27 Rev.1
KR
KR IACS UR E27 Rev.1
KR IEC 61162-460 Edition 3.0 460-gateway, 460-forwarder and 460-switch
IEC 60945
Power Substation

IEEE 1613
IEC 61850-3 Edition 2.0
Hazardous Locations

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models: ATEX, Class I Division 2
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Vibration

IEC 60068-2-6

Time

EDR-G9010-VPN-2MGSFP(-T, -CT, -CT-T) models:
1,080,807 hrs
EDR-G9010-VPN-2MGSFP-HV(-T) models:
509,714 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Firmware for EDR-G9010 Series 79.7 MB	ファームウェア	AE71B76E674CA1ED6B6AF5EA2A9EB1F00B7F2169108EF55165F5EC344459C6427FB088ECC3F650A0EEE457673188C5151182D4C5A510FC94BF8F4BDCD3BFF08E SHA-512	v3.23.1		2026年2月4日 2026年2月4日リリースノート
Software Package for MXview One Series (Linux version) 336.4 MB	ソフトウェアパッケージ	7D2AFEB63DBDD218147743387E5F82E07F71BF79F9C4EE1F24D77AB947F284F703163C62629EF2F62DDCB55682A6AAC7120BC41B96C9D93012641A3531279B2E SHA-512	v1.7.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2026年2月2日 2026年2月2日リリースノート
Software Package for MXview One Series (Windows version) 251.2 MB	ソフトウェアパッケージ	DC43F1F33B7409D7E579BEA332712555577FF2F72BC9EE79223A5FB5823BCA2D3A299F952A25E23CA34D2ADE319D85EA5766D018466DB0DEB9B682A99E5E84AF SHA-512	v1.7.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2026年1月31日 2026年1月31日リリースノート
SNMP MIB file for EDR-G9010 Series 205.5 KB	ソフトウェアパッケージ	8164C9418B0EDBEC80EB27CE52F878838D2E6E4E0AD769ED9D8AAD0FF6ACF02FEF19B958B0AF733280555E7B9BBC18D3FEE9CE9993803712553F63D5231CF751 SHA-512	v3.23		2026年1月9日 2026年1月9日リリースノート
Firmware for EDR-G9010 Series 79.6 MB	ファームウェア	66E3A47CECA36D733CEF1208380C0AE179E3EC9B8C8F2B3A94947DF3E7A605C43A0A69481420C19643A1EAA45EEF03E3C4B8820A5F3D28A3FF55B58FD9749B93 SHA-512	v3.23		2026年1月9日 2026年1月9日リリースノート
Network Security Package for EDR-G9010 Series 8.2 MB	ソフトウェアパッケージ	35898E38FC777521074ACAF08D1200E828D3402D11651ABD137F6CFF4CAC83206E9F96F453E9757ACEE1A366EAD0FCE6545EB0FB5A4B37A0E2B2C792808AF5ED SHA-512	v15.0.20		2025年12月15日 2025年12月15日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
FOSS Statement for MX-ROS products 1.6 MB	宣言書	英語	v3.23	2026年1月27日 2026年1月27日
Manual for MX-ROS V3 32.0 MB	マニュアル	英語	v1.14	2026年1月9日 2026年1月9日
CLI Manual for MX-ROS V3 4.7 MB	マニュアル	英語	v1.9	2026年1月9日 2026年1月9日
EDR-G9010 シリーズデータシート 4.2 MB	データシート	日本語	v2.8	2025年11月24日 2025年11月24日
Manual for MX-ROS V3 31.0 MB	マニュアル	英語	v1.12	2025年7月31日 2025年7月31日
Declaration of Conformity (EU/UK) for EDR-G9010 Series 310.0 KB	宣言書	英語	v1.0	2024年10月21日 2024年10月21日
Tech Note: Building an Industrial DMZ to Protect Internal LAN Networks With Moxa Secure Routers 4.8 MB	テクニカルノート	英語	v1.0	2024年5月15日 2024年5月15日
Declaration of Conformity (EU/UK) for EDR-G9010-HV Series 312.4 KB	宣言書	英語	v1.0	2024年1月16日 2024年1月16日
IEC 62443-4-2 Security Level 2 Certification for EDR-G9010 Series 201.6 KB	宣言書	英語	v1.0	2023年6月29日 2023年6月29日
QIG for EDR-G9010 Series 3.1 MB	QIG (クイックインストールガイド)	英語	v2.0	2022年9月16日 2022年9月16日

利用可能なモデル (6)

画像を表示

	比較 EDR-G9010-VPN-2MGSFP-CT-T	比較 EDR-G9010-VPN-2MGSFP-HV-T	比較 EDR-G9010-VPN-2MGSFP-T	比較 EDR-G9010-VPN-2MGSFP
10/100/1000BaseT(X) Ports (RJ45 Connector)	8	8	8	8
10002500BaseSFP Slots	2	-	-	-
Firewall	✓	✓	✓	✓
NAT	✓	✓	✓	✓
VPN	✓	✓	✓	✓
Input Voltage	12/24/48 VDC	120/240 VDC/VAC	-	-
Conformal Coating	✓	-	-	-
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 EDR-G9010-VPN-2MGSFP-HV	比較 EDR-G9010-VPN-2MGSFP-CT
10/100/1000BaseT(X) Ports (RJ45 Connector)	8	8
1000BaseSFP Slots	2	-
Firewall	✓	✓
NAT	✓	✓
VPN	✓	✓
Input Voltage	120/240 VDC/VAC	12/24/48 VDC
Operating Temp.	-10 to 60°C	-10 to 60°C
