TN-4900シリーズ

EN 50155ギガビットセキュリティルータ

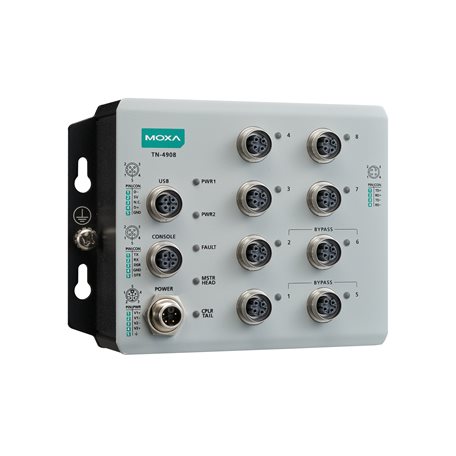

moxa-tn-4900-series-image-(1).jpg | Moxa

機能と特長

8つのギガビットポートと最大12のPoEポート
IEC 61375 ETBN機能（ETBNモデル）
デュアルバイパスリレー
通常型およびプッシュプル型M12コネクタに対応
絶縁電源入力範囲：24～110 VDC
EN 50155全必須検査項目に準拠本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください： www.moxa.com/doc/specs/EN_50155_Compliance.pdf
IEC 62443-4-2セキュリティレベル2認証を取得
動作温度範囲-40～70°C

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

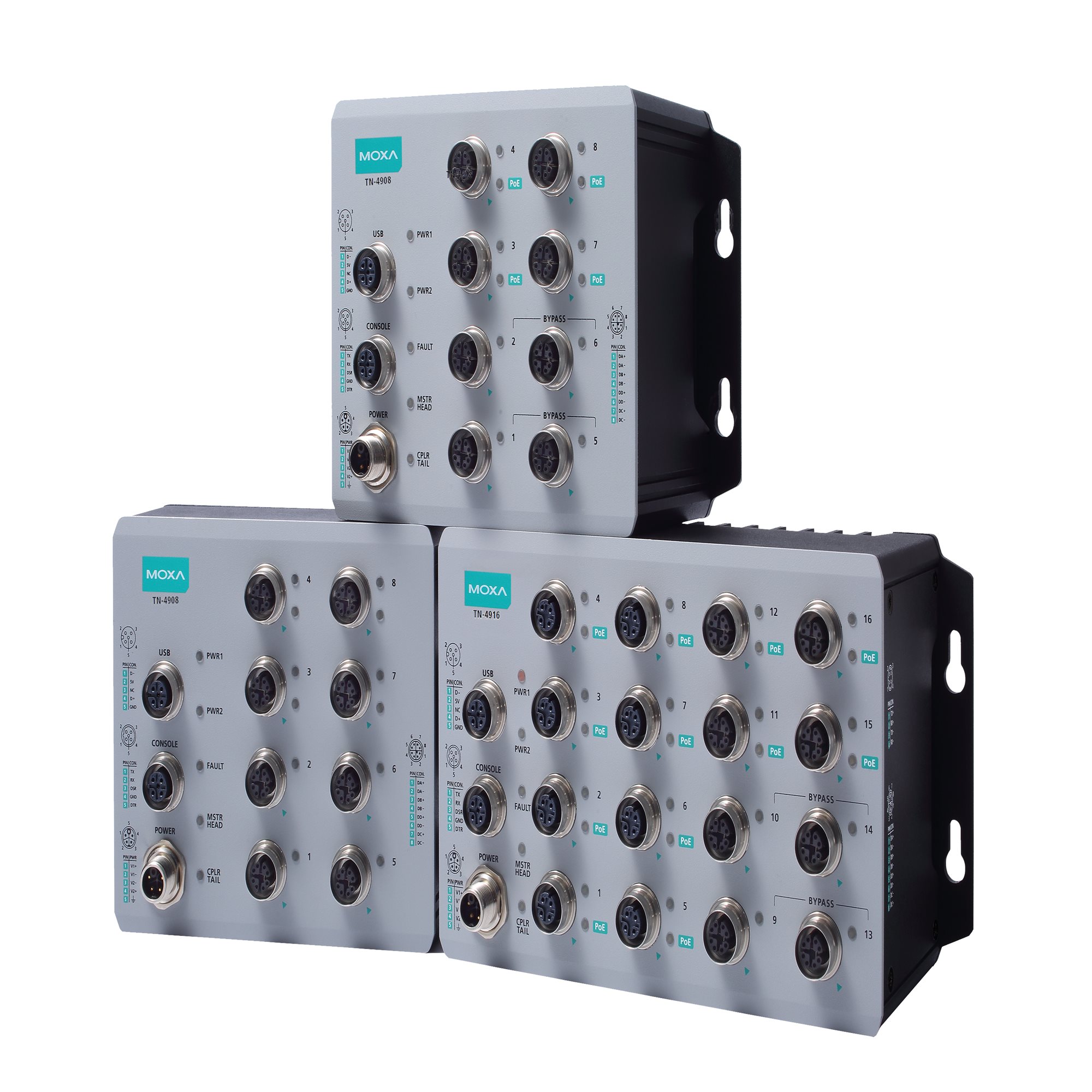

ToughNet TN-4900シリーズは、鉄道車両のイーサネットネットワーク向けに設計された高性能M12ルータシリーズで、8つのギガビットポートと最大4つのバイパスリレーポートを備えています。ファイアウォール、ETBN、およびルーティング機能をサポートし、ネットワーク間でのアプリケーション展開を容易にします。TN-4900シリーズルータは、M12およびその他の円形コネクタを使用してタイトで堅牢な接続を確保し、振動や衝撃などに対する高い信頼性を保証します。

TN-4900シリーズは、24～110 VDCの幅広い電源入力範囲に対応し、-40～70°Cの温度環境での長時間動作が可能です。さらに、EN 50155の必須要件に準拠しているため、幅広い産業用途に適しています。

その他の機能とメリット

IEC 61375-2-3、61375-2-5準拠のETBN対応
ファイアウォール機能により、ネットワークを保護し、信頼できないネットワークトラフィックをフィルタリング
ルーティング機能により、大規模ネットワークを階層的なサブネットに分割し、データおよび情報のネットワーク間での通信を実現可能
NATにより、異なる車両のエンドデバイスが同じIPアドレスを使用できるため、IP管理が容易に
業界をリードする鉄道アプリケーション向けEN 50155イーサネットルータ

ネットワーク冗長化のためのTurbo RingとRSTP/STP
ウォールマウント設置機能
ラインスワップ高速リカバリ
接続されたデバイスのIPアドレスの自動復旧
ネットワーク管理ソフトウェアの自動トポロジー検出用LLDP
Webブラウザ、Telnet/シリアルコンソール、およびCLI Windowsユーティリティによる設定可能
ファイアウォール機能搭載モデルでは、IPS/IDSによる脅威検知と保護をサポート（ライセンスが必要）

IEC 62443-4-2セキュリティレベル2認証を取得

ファイアウォール機能を備えたTN-4900シリーズモデル（HW Rev. 3.0）は、IEC 62443-4-2セキュリティレベル2認証（詳細はhttps://certificates.iecee.org/#/deliverables/CERT/1672424/viewをご参照ください）を取得し、産業用ネットワークにおけるサイバーセキュリティを強化します。

拡大するサイバーセキュリティの脅威に対応するMX-ROS

MoxaのMX-ROSは、産業用セキュリティルータおよびファイアウォール向けのソフトウェアプラットフォームです。このプラットフォームは、簡素化されたWebおよびCLIインターフェースを介してセキュアルータの堅牢なセキュリティとユーザーフレンドリーな操作をサポートします。 MX-ROSデバイスは、ハードウェアとソフトウェアを保護するために、リリースごとに最新の業界横断的なオペレーショナルテクノロジー（OT）ネットワーク管理機能を豊富に提供します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

TN-4908-WV-CT-T: 8
TN-4908-ETBN-4TXBP-WV-CT-T: 4
TN-4908-ETBN-F-4TXBP-WV-CT-T: 4
TN-4908-4GTX-WV-CT-T: 4

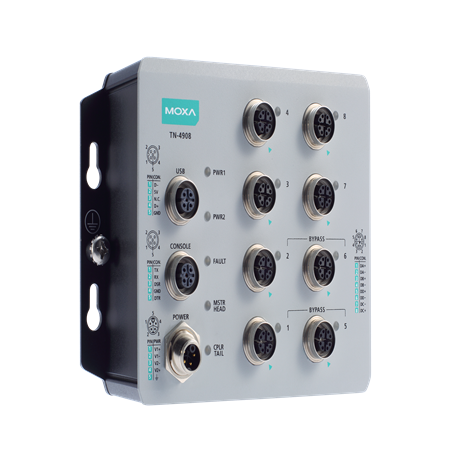

TN-4908-ETBN-4GTX-4GTXBP-WV-CT-T: 4
TN-4908-ETBN-F-4GTX-4GTXBP-WV-CT-T: 4

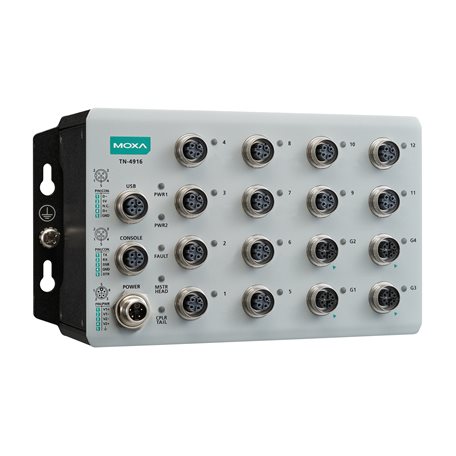

TN-4916-4GTX-WV-CT-T: 12
TN-4916-ETBN-4GTXBP-WV-CT-T: 12

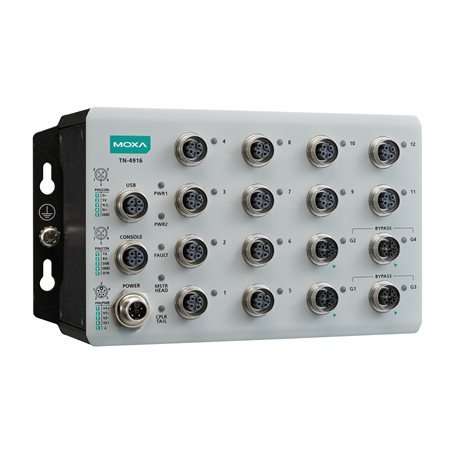

TN-4916-ETBN-F-4GTXBP-WV-CT-T: 12
10/100BaseT(X) Ports (M12 D-coded 4-pin female connector with bypass relay)

4TXBP Models: 4
PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

8PoE Models: 8
12PoE Models: 12
PoE Ports (100/1000BaseT(X), M12 X-coded 8-pin female connector)

4GPoE Models: 4
10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector)

4GTX Models: 4

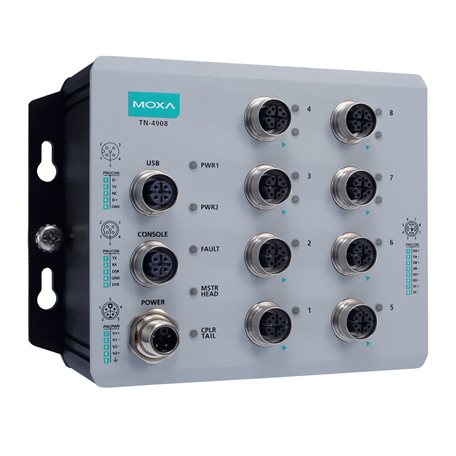

8GTX Models: 8
10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

4GTXBP Models: 4
Standards

IEEE 802.1Q for VLAN Tagging
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.3af/at for PoE/PoE+ output
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.1X for authentication
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.3x for flow control
IEEE 802.3u for 100BaseT(X)
IEEE 802.1p for Class of Service
IEEE 802.3 for 10BaseT

Configuration Options

Command Line Interface (CLI) through Serial/Telnet/SSH
Web Console (HTTP/HTTPS)
Windows Utility
Filter

IGMP v1/v2
Static Multicast
802.1Q
Management

Back Pressure Flow Control
SNMP Inform
LLDP
Syslog
HTTP
HTTPS
Flow control
SMTP
QoS/CoS/ToS
Port Mirroring
SNMP Trap
SNMPv1/v2c/v3
IPv4
Telnet
DHCP Server
SFTP
SCP
TFTP
RARP
Account Management
DHCP Client (Option 1/3/12/50/51/53/54/55/57/61/66/67/124/255)
DHCP Server (Option 1/3/6/12/15/28/42/50/55)
DHCP Relay Agent
Redundancy Protocols

RSTP
Static Port Trunk
Turbo Ring v2
STP
Routing Redundancy

VRRP
Security

Secure Boot
IPsec
L2TP (server)
RADIUS
Trust access control
Time Management

SNTP
NTP Server/Client
Unicast Routing

RIPV1/V2
OSPF
Static Route
Railway

TRDP
Multicast Routing

Static Route
Routing Throughput

450,000 FPS (pure routing)

Technology

NMAP-ID Scan
ARP-Flood
SYN/FIN Scan
Null Scan
ICMP-Death
FIN Scan
SYN-Flood
TCP Sessions Without SYN
Xmas Scan
NMAP-Xmas Scan
SYN/RST Scan

Filter

ICMP
MAC address
Ethernet protocols
Ports
IP address
DDoS
Quick Automation Profiles

DNP
DPI
EtherCAT
EtherNet/IP
FOUNDATION Fieldbus
FTP
HTTP
IEC 60870-104
IPsec
L2TP
LonWorks
Modbus TCP
PPTP
PROFINET
RADIUS
SSH
Telnet
VPN
Stateful Inspection

Router firewall
Transparent (bridge) firewall
Throughput

Max. 350,000 packets per second

Authentication

MD5 and SHA (SHA-256)
RSA (key size: 1024-bit, 2048-bit)
X.509 v3 certificate
Encryption

3DES
DES
AES-128
AES-192
AES-256
Concurrent VPN Tunnels

Max. 250 IPsec VPN tunnels

IGMP Groups

1024
MAC Table Size

16 K
Max. No. of VLANs

32
VLAN ID Range

VID 1 to 4094

LED Indicators

STATE, PWR1, PWR2, FAULT, 10/100/1000M, PoE

Features

1-to-1
Port forwarding
N-to-1

Console Port

RS-232 (M12 B-coded 5-pin female connector)

M12 Connector

M12 A-coded 5-pin female (for ABC-02 USB storage)

Input Current

TN-4908/TN-4908-ETBN-4TXBP models: 0.5 A @ 24 V

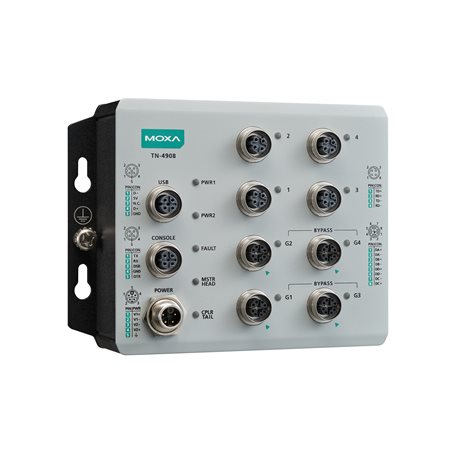

TN-4908-4GTX/TN-4908-ETBN-4GTXBP models: 0.6 A @ 24 V
TN-4908-8GTX/TN-4908-4GTX-4GTXBP models: 0.7 A @ 24 V

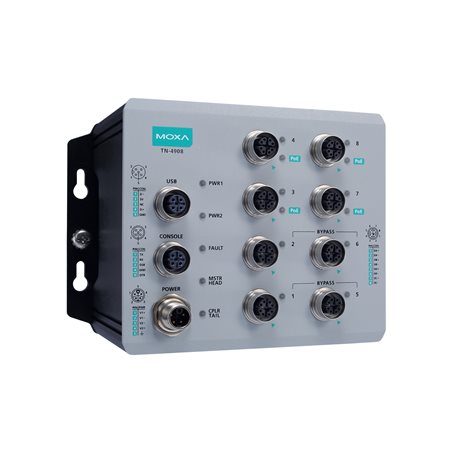

TN-4908-4GPOE-4GTX/TN-4908-ETBN-4GPOE-4GTXBP models: 3.6 A @ 24 V
TN-4916-4GTX/TN-4916-ETBN-4GTXBP models: 1.0 A @ 24 V

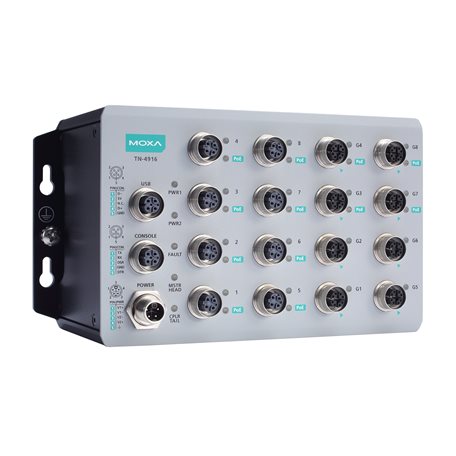

TN-4916-8PoE-4GPOE-4GTX/TN-4916-ETBN-8POE-4GPOE-4GTXBP/TN-4916-12POE-4GTX/TN-4916-ETBN-12PoE-4GTXBP models: 6.1 A @ 24 V
Input Voltage

24/36/48/72/96/110 VDC
Redundant dual inputs
No. of power inputs: 2
Operating Voltage

16.8 to 137.5 VDC
Power Connector

M12 K-coded 5-pin male connector
Power Consumption (Max.)

TN-4908/TN-4908-ETBN-4TXBP models: max. 11.2 W
TN-4908-4GTX/TN-4908-ETBN-4GTXBP models: max. 13.2 W
TN-4908-8GTX/TN-4908-4GTX-4GTXBP models: max. 16.4 W
TN-4908-4GPOE-4GTX/TN-4908-ETBN-4GPOE-4GTXBP models: max. 30.8 W
TN-4916-4GTX/TN-4916-ETBN-4GTXBP models: max. 24.3 W
TN-4916-8PoE-4GPOE-4GTX/TN-4916-ETBN-8POE-4GPOE-4GTXBP/TN-4916-12POE-4GTX/TN-4916-ETBN-12PoE-4GTXBP models: max. 40.5 W
Note: The system power consumption refers to the maximum power consumption of the PoE model without PoE load (excluding the power consumption of the PD).
Total PoE Power Budget

TN-4908 PoE Models: 50 W
TN-4916 PoE Models: 95 W
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

Housing

Metal
Dimensions

TN-4908 Non-PoE Models: 160 x 115 x 70 mm (6.30 x 4.53 x 2.76 in)
TN-4908 PoE Models: 160 x 115 x 100 mm (6.30 x 4.53 x 3.94 in)
TN-4916 Models: 206 x 115 x 100 mm (8.10 x 4.53 x 3.94 in)
IP Rating

IP40
Weight

TN-4908 Non-PoE Models: 1120 g (2.47 lb)
TN-4908 PoE Models: 1640 g ( 3.62 lb)
TN-4916 Models: 1990 g ( 4.39 lb)
Installation

Wall mounting
Protection

PCB conformal coating

Operating Temperature

-40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

3,000 m

EMC

EN 55032, EN 55035
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Industrial Cybersecurity

IEC 62443-4-2 Security Level 2
Radio Frequency

FCC
Railway

EN 50121-4
EN 50155
IEC 60068-2-1, EN 50155
IEC 60068-2-14, EN 50155
IEC 60068-2-2, EN 50155
IEC 60068-2-30, EN 50155
IEC 60068-2-78
IEC 60571
Railway Fire Protection

EN 45545-2
Safety

IEC 62368, UL 62368
Salt Spray Test

EN 50155
Shock

IEC 60068-2-27, IEC 61373, EN 50155
Vibration

IEC 60068-2-64, IEC 61373, EN 50155
Package Drop Test

ISTA 1A
Package Vibration Test

ISTA 1A

Green Product

RoHS, CRoHS, WEEE

Time

TN-4908 models: 1,899,861 hrs
TN-4908-ETBN-4TXBP models: 1,481,755 hrs
TN-4908-4GTX models:1,828,376
TN-4908-ETBN-4GTXBP models: 1,208,027 hrs
TN-4908-8GTX models:795,840 hrs
TN-4908-ETBN-4GTX-4GTBXP models: 648,903 hrs
TN-4908-4GPOE-4GTX models:1,395,992 hrs
TN-4908-ETBN-4GPOE-4GTXBP models:1,318,027 hrs
TN-4916-4GTX models: 1,337,525 hrs
TN-4916-ETBN-4GTXBP models: 973,422 hrs
TN-4916-12POE-4GTX models: 1,0127,024 hrs
TN-4916-ETBN-12POE-4GTXBP models: 798,449 hrs
TN-4916-8POE-4GPOE-4GTX models 550,148 hrs
TN-4916-ETBN-8POE-4GPOE-4GTXBP: 472,578 hrs
Standards

Telcordia SR332 Issue 2

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Network Security Package for TN-4900 Series 8.3 MB	ソフトウェアパッケージ	6970EABCFB466B7896196A5A943A813B91B70692EA7C2C716E8F7D658AD280941571DB6477E70A9CC99E8A608E5302FA5930AEAF924CB1AA206162B450A29DC8 SHA-512	v17.0.17		2026年5月13日 2026年5月13日リリースノート
Software Package for MXview One Series (Linux version) 552.6 MB	ソフトウェアパッケージ	F47A124ABD45311364B875C7A0E9686F056A1AA73FA54EA44690A00129E871E136CFDD5706E2434A770F154AD56F14EE266B240018D6E21F8C21611D2C36F47B SHA-512	v1.7.2	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2026年5月8日 2026年5月8日リリースノート
Software Package for MXview One Series (Windows version) 249.1 MB	ソフトウェアパッケージ	3E3EFDC583F1C7DCD77DA74F7EC926D43360713174B2C176CB9EA50309F95F591DE5BA4B34A1E4F8E520DFCB11D7088B60058DB6FE98F8BAEED8CCE0C50C999E SHA-512	v1.7.2	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2026年5月8日 2026年5月8日リリースノート
Firmware for TN-4900 Series 79.9 MB	ファームウェア	8366660BD574CA5CA44FBA60E5DE35AD4CCB478441795E0F9B22075BFC75CDD6298D27102A9D7EE1673938CA46D6F44774C417DFCB175ACD18849DF9E4BBF4A1 SHA-512	v3.24		2026年4月15日 2026年4月15日リリースノート
SNMP MIB file for TN-4900 Series 207.1 KB	ソフトウェアパッケージ	08F2E953C24E6F8EBC8225BDE7D8D1807152FE42486252810476AC51138FB64638ACBF9FC5CB090F1D3587002409503FE697146297D659FCEBB6D2ADE8EE0543 SHA-512	v3.24		2026年4月15日 2026年4月15日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
FOSS Statement for MX-ROS products 1.6 MB	宣言書	英語	v3.24	2026年4月28日 2026年4月28日
Manual for MX-ROS V3 31.3 MB	マニュアル	英語	v1.15	2026年4月18日 2026年4月18日
CLI Manual for MX-ROS V3 6.4 MB	マニュアル	英語	v1.10	2026年4月18日 2026年4月18日
QIG for TN-4900 Series 2.6 MB	QIG (クイックインストールガイド)	英語	v1.3	2025年10月28日 2025年10月28日
FOSS Statement for MX-ROS products 2.0 MB	宣言書	英語	v3.21	2025年10月24日 2025年10月24日
Manual for MX-ROS V3 31.6 MB	マニュアル	英語	v1.13	2025年10月3日 2025年10月3日
TN-4900 シリーズデータシート 4.5 MB	データシート	日本語	v1.4	2025年7月28日 2025年7月28日
Manual for TN-4900 Series 30.0 MB	マニュアル	英語	v1.10	2025年1月7日 2025年1月7日
CLI Manual for MX-ROS TN-4900 Series 5.5 MB	マニュアル	英語	v1.5	2025年1月7日 2025年1月7日
Declaration of Conformity for TN-4900 Series (with PoE) 319.1 KB	宣言書	英語	v1.0	2024年12月17日 2024年12月17日
FOSS Statement for TN-4900 Series 2.4 MB	宣言書	英語	v3.6	2024年7月9日 2024年7月9日
Declaration of Conformity for TN-4916 Series 330.2 KB	宣言書	英語	v1.0	2024年1月24日 2024年1月24日
Declaration of Conformity for TN-4900 Series (non PoE) 327.3 KB	宣言書	英語	v1.0	2024年1月22日 2024年1月22日
IEC 62443-4-2 Security Level 2 Certification for TN-4900 Series (non-firewall models) 210.0 KB	宣言書	英語	v1.0	2023年7月28日 2023年7月28日
IEC 62443-4-2 Security Level 2 Certification for TN-4900 Series (firewall models) 202.0 KB	宣言書	英語	v1.0	2023年7月12日 2023年7月12日

利用可能なモデル (21)

画像を表示

	比較 TN-4908-WV-CT-T	比較 TN-4908-ETBN-4TXBP-WV-CT-T	比較 TN-4908-ETBN-F-4TXBP-WV-CT-T	比較 TN-4908-4GTX-WV-CT-T
Firewall	✓	–	✓	✓
ETBN	–	✓	✓	–
10/100BaseT(X), M12 D-coded 4-pin Female Connector	8	4	4	4
10/100BaseT(X), M12 D-coded 4-pin Female Connector With Bypass Relay	–	4	4	–
10/100BaseT(X) PoE Ports, M12 D-coded 4-pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports, M12 X-coded Female Connector	–	–	–	4
100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector With Bypass Relay	–	–	–	–
10/100/1000BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector	–	–	–	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 TN-4908-ETBN-4GTXBP-WV-CT-T	比較 TN-4908-ETBN-F-4GTXBP-WV-CT-T	比較 TN-4908-8GTX-WV-CT-T	比較 TN-4908-ETBN-4GTX-4GTXBP-WV-CT-T
Firewall	–	✓	✓	–
ETBN	✓	✓	–	✓
10/100BaseT(X), M12 D-coded 4-pin Female Connector	4	4	-	-
10/100BaseT(X), M12 D-coded 4-pin Female Connector With Bypass Relay	–	–	-	-
10/100BaseT(X) PoE Ports, M12 D-coded 4-pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports, M12 X-coded Female Connector	–	–	8	4
100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector With Bypass Relay	4	4	–	4
10/100/1000BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector	–	–	–	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 TN-4908-ETBN-F-4GTX-4GTXBP-WV-CT-T	比較 TN-4908-4GPoE-4GTX-WV-CT-T	比較 TN-4908-ETBN-4GPoE-4GTXBP-WV-CT-T	比較 TN-4908-ETBN-F-4GPoE-4GTXBP-WV-CT-T
Firewall	✓	✓	–	✓
ETBN	✓	–	✓	✓
10/100BaseT(X) PoE Ports, M12 D-coded 4-pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports, M12 X-coded Female Connector	4	4	–	–
100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector With Bypass Relay	4	–	4	4
10/100/1000BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector	–	4	4	4
Conformal Coating	✓	✓	✓	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 TN-4916-4GTX-WV-CT-T	比較 TN-4916-ETBN-4GTXBP-WV-CT-T	比較 TN-4916-ETBN-F-4GTXBP-WV-CT-T	比較 TN-4916-12PoE-4GTX-WV-CT-T
Firewall	✓	–	✓	✓
ETBN	–	✓	✓	–
10/100BaseT(X), M12 D-coded 4-pin Female Connector	12	12	12	–
10/100BaseT(X), M12 D-coded 4-pin Female Connector With Bypass Relay	–	–	–	–
10/100BaseT(X) PoE Ports, M12 D-coded 4-pin Female Connector	–	–	–	12
10/100/1000BaseT(X) Ports, M12 X-coded Female Connector	4	–	–	4
100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector With Bypass Relay	–	4	4	–
10/100/1000BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector	–	–	–	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 TN-4916-ETBN-12PoE-4GTXBP-WV-CT-T	比較 TN-4916-ETBN-F-12PoE-4GTXBP-WV-CT-T	比較 TN-4916-8PoE-4GPoE-4GTX-WV-CT-T	比較 TN-4916-ETBN-8PoE-4GPoE-4GTXBP-WV-CT-T
Firewall	–	✓	✓	–
ETBN	✓	✓	–	✓
10/100BaseT(X), M12 D-coded 4-pin Female Connector	–	–	–	–
10/100BaseT(X), M12 D-coded 4-pin Female Connector With Bypass Relay	–	–	–	–
10/100BaseT(X) PoE Ports, M12 D-coded 4-pin Female Connector	12	12	8	8
10/100/1000BaseT(X) Ports, M12 X-coded Female Connector	–	–	4	–
100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector With Bypass Relay	4	4	–	4
10/100/1000BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector	–	–	4	4
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

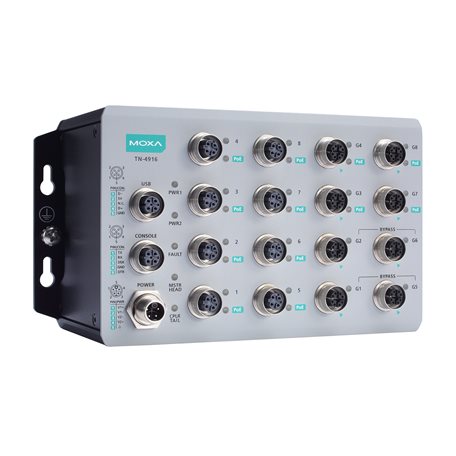

	比較 TN-4916-ETBN-F-8PoE-4GPoE-4GTXBP-WV-CT-T
Firewall	✓
ETBN	✓
10/100BaseT(X), M12 D-coded 4-pin Female Connector	–
10/100BaseT(X), M12 D-coded 4-pin Female Connector With Bypass Relay	–
10/100BaseT(X) PoE Ports, M12 D-coded 4-pin Female Connector	8
10/100/1000BaseT(X) Ports, M12 X-coded Female Connector	–
100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector With Bypass Relay	4
10/100/1000BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector	4
	見積りに追加バッグを見る

登録してください

メールアドレス*

パスワード* パスワードをお忘れですか？

ログイン

次回から自動的にログイン

メンバーではありませんか？今すぐ登録する
