MC-1100 系列

Intel Atom® E3800 DIN 軌道式電腦，具備危險環境認證及 DNV 認證，操作溫度範圍為 - 40 至 70°C

moxa-mc-1100-series-image-(1).jpg | Moxa
moxa-mc-1100-series-image-1-(1).jpg | Moxa
moxa-mc-1100-series-image-2-(1).jpg | Moxa
moxa-mc-1100-series-image-3-(1).jpg | Moxa
moxa-mc-1100-series-image-4-(1).jpg | Moxa
moxa-mc-1100-series-image-5-(1).jpg | Moxa

特色與優點

  • Intel Atom® 四核心 E3845 處理器
  • 雙重儲存（SD 和 CFast 插槽）
  • 雙獨立顯示輸出 (VGA + DisplayPort)
  • 各種介面：2 個串列埠、4 個 Giga LAN、4 個 DI、4 個 DO、2 個 USB 2.0 連接埠
  • 用於 Wi-Fi、3G、LTE、GPS 的 Mini-PCIe 插槽
  • 12 至 36 VDC 寬範圍隔離式電源輸入
  • 系統操作溫度範圍：-40 至 70°C
  • 符合 DNV 海事認證及 ATEX、IECEx Zone 2 規範

認證

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MC-1100 系列 DIN 軌道安裝式無風扇 x86 嵌入式電腦採用 Intel Atom® E3800 系列處理器，採用最可靠的 I/O 設計以盡可能提高連接性，並支援無線模組 (Wi-Fi/3G/LTE)，因此適用於各種通訊應用。

MC-1100 具備 -40 至 70°C 的寬操作溫度範圍，並符合安全、EMI 與 EMS 相關標準，是關鍵應用環境中智慧運算與通訊解決方案的理想平台，包括海事通訊、油氣田現場監控和運輸。

MC-1100 系列可支援「Moxa Proactive Monitoring」工具，可監控設備的 I/O 狀態並發出警報、監控系統溫度並發出警報，以及管理系統電源。持續監控系統狀態可協助系統快速從異常中復原，為您的應用提供最可靠的平台。

MC-1100 系列已通過 Microsoft Azure Certified for IoT 認證，可搭配 Microsoft 參考架構使用，並已通過測試，可與 Microsoft Azure IoT 服務整合，適用於工業物聯網（IIoT）應用。

如需 Azure IoT 認證計劃的詳細資訊，請造訪：https://catalog.azureiotsuite.com/_newline 如需將 Moxa 獲得 Azure IoT 認證的產品列出的完整清單，請造訪：https://catalog.azureiotsuite.com/?q=moxa



外觀

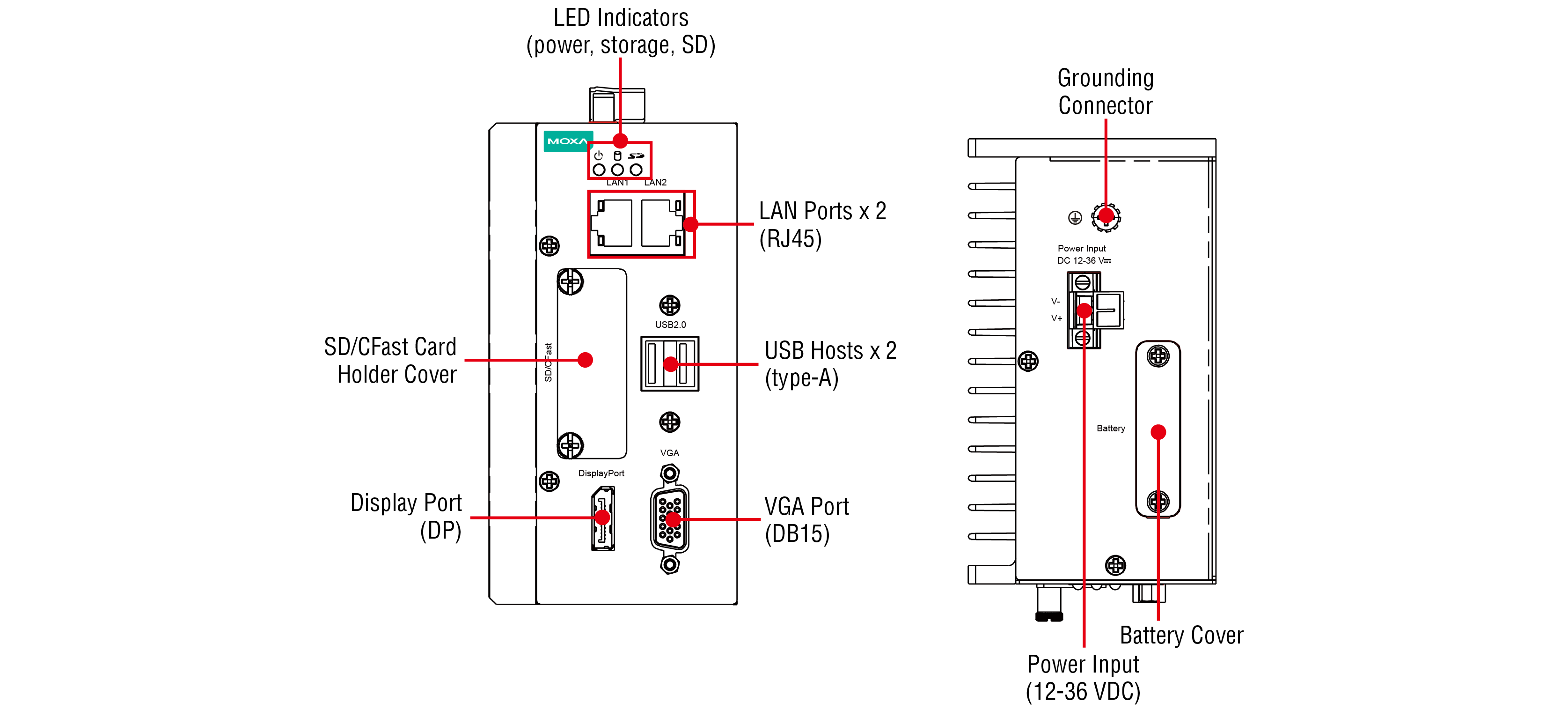

MC-1111

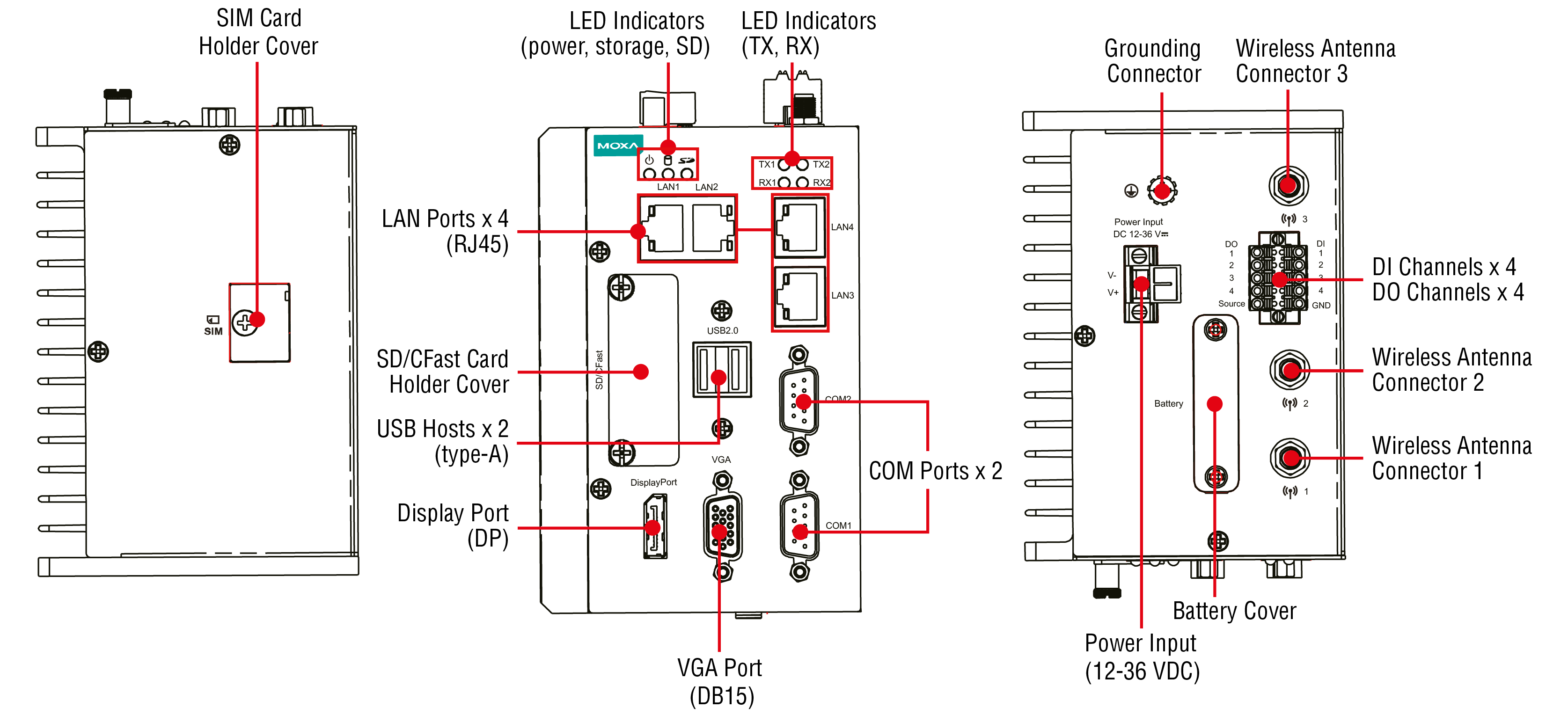

MC-1121

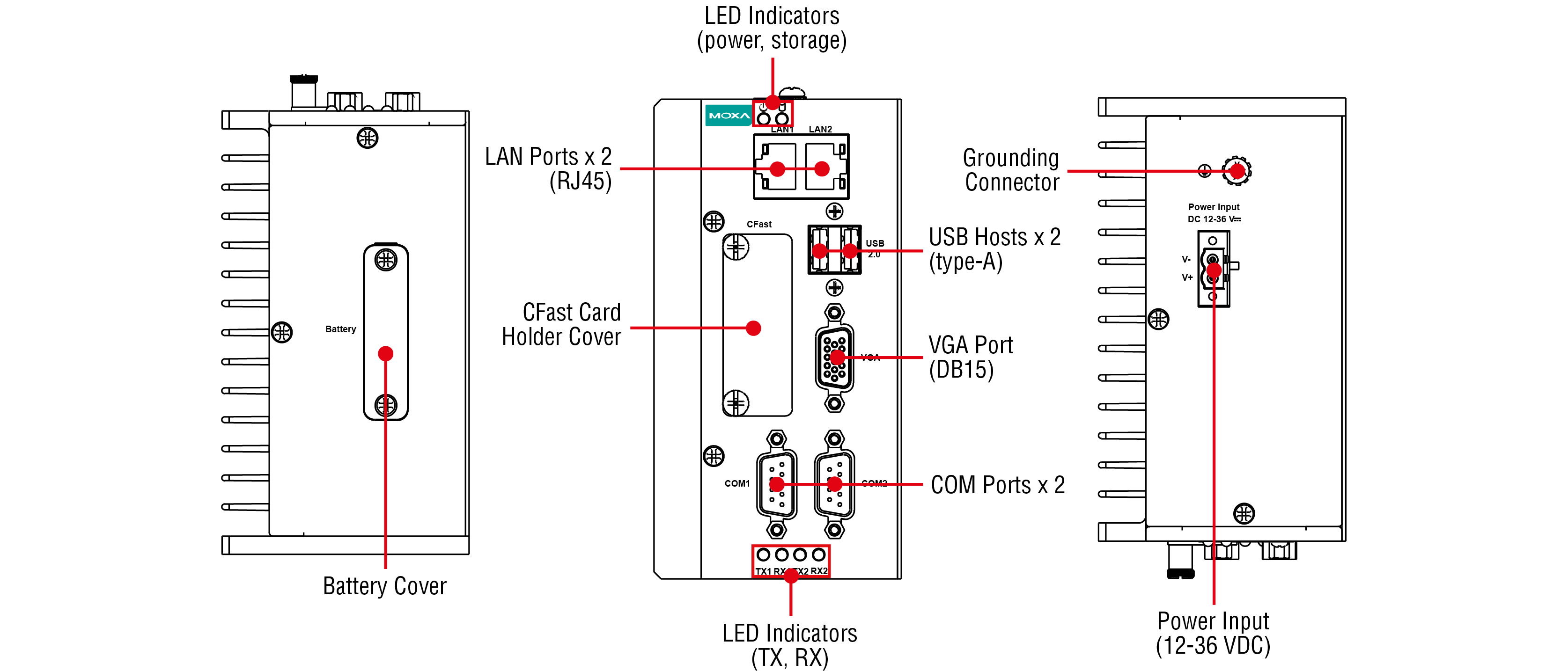

MC-1112

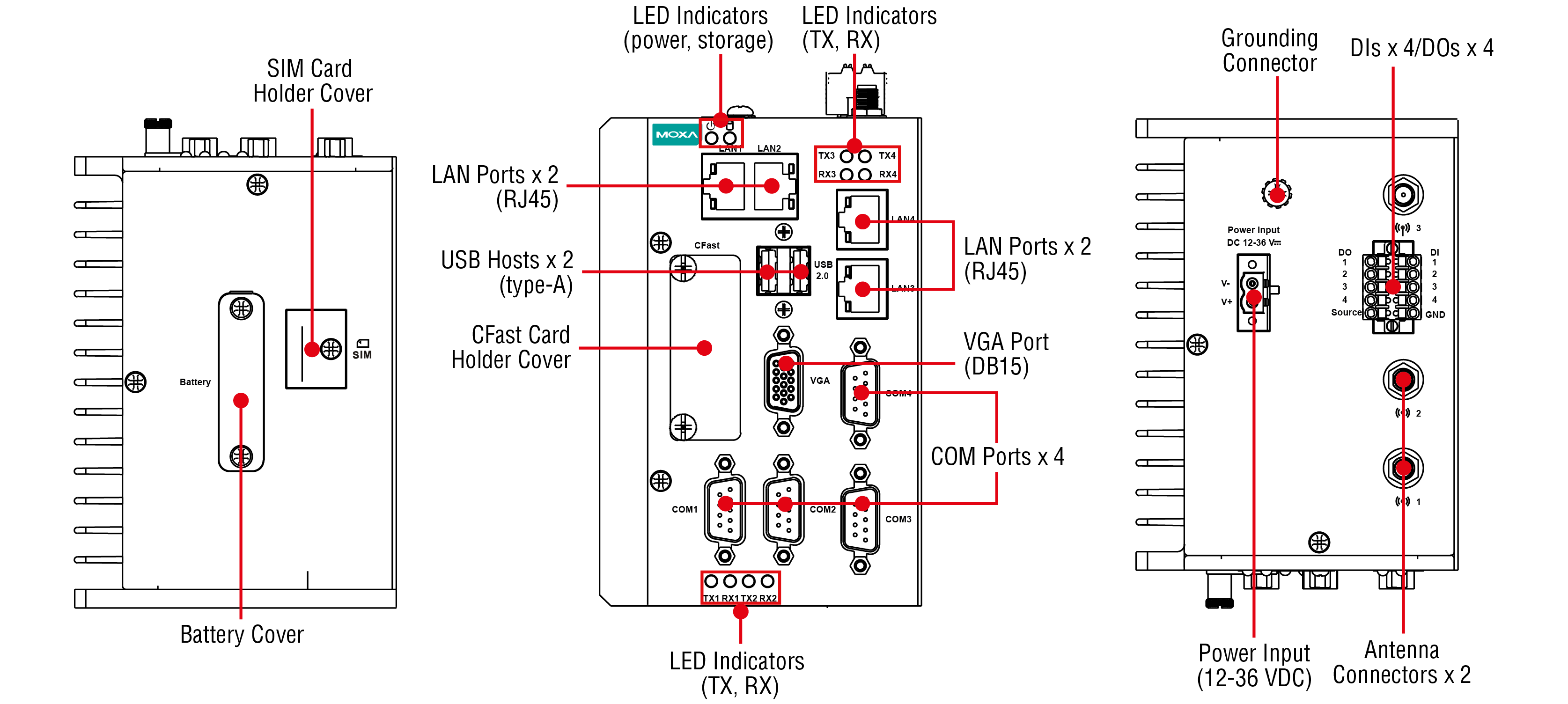

MC-1122



  • CPU

    MC-1100-E2-T models: Intel Atom® E3826 processor (1M cache, 1.46 GHz)
    MC-1100-E4-T models: Intel Atom® E3845 processor (2M cache, 1.91 GHz)

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    4 GB DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slots x 1

  • Supported OS

    Windows 10 IoT Enterprise LTSC 2021
    Linux Debian 9 (kernel v4.9)

  • Storage Slot

    All models: CFast x 1
    MC-1111/1121 models: SD x 1

  • Ethernet Ports

    MC-1111/1112 models: Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2
    MC-1121/1122 models: Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Channels

    MC-1121/1112 models: RS-232/422/485 ports x 2, software-selectable (DB9 male)
    MC-1122 models: RS-232/422/485 ports x 4, software-selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors

  • Digital Input

    MC-1121/1122 models: DIs x 4

  • Digital Output

    MC-1121/1122: DOs x 4

  • Expansion Slots

    mPCIe slots x 1

  • TPM

    TPM v1.2 (MC-1122-E4-TPM-T only)

  • Video Output

    MC-1111/1121 models: VGA x 1, DisplayPort x 1
    All models: VGA x 1, 15-pin D-sub connector (female)

  • Number of SIMs

    MC-1121/1122 models: 1

  • SIM Format

    MC-1121/1122 models: Mini

  • System

    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    MC-1112/1121/1122 models: 2 per port (Tx, Rx)

  • Baudrate

    MC-1112/1121/1122 models: 50 bps to 115.2 kbps

  • Connector

    MC-1112/1121/1122 models: DB9 male

  • Data Bits

    MC-1112/1121/1122 models: 5, 6, 7, 8

  • Flow Control

    MC-1112/1121/1122 models:
    Automatic Data Direction Control (ADDC) for RS-485
    RTS/CTS, XON/XOFF

  • Isolation

    MC-1112/1121/1122 models: N/A

  • Parity

    MC-1112/1121/1122 models: None, Even, Odd, Space, Mark

  • Input Voltage

    11.4 to 36 VDC

  • Power Connector

    Terminal block (for DC models)

  • Power Consumption

    30 W (max.)

  • Automatic Reboot Trigger

    Built-in WDT

  • Housing

    Metal

  • Dimensions

    MC-1111/1112 models: 132 x 122 x 68 mm (5.2 x 4.81 x 2.68 in)
    MC-1121/1122 models: 132 x 122 x 87 mm (5.2 x 4.81 x 3.43 in)

  • Weight

    MC-1111/1112 models: 1,022 g (2.25 lb)
    MC-1121/1122 models: 1,340 g (2.95 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -45 to 75°C (-49 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    All models excluding MC-1121-E4-T-US:
    ATEX Zone 2
    IECEx Zone 2
    Class I Division 2

  • Maritime

    DNV
    IEC 60945
    LR

  • Radio Frequency

    FCC

  • Safety

    UL 60950-1

軟體、韌體和驅動程式

篩選

全部 驅動程式 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Driver for MC-1100 Series (Windows 10 IoT Enterprise LTSC 2021)
235.1 MB 		驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2024年12月13日 2024年12月13日 版本說明
Utility for MC-1100 Series (Windows 10 IoT Enterprise LTSC 2021)
2.9 MB 		工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2024年12月13日 2024年12月13日 版本說明
x86 Computers (Linux drivers and SDK)
802.0 bytes 		軟體套件
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 版本說明
Proactive Monitoring v2.x Software Package
68.4 MB 		軟體套件
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 版本說明
Utility for MC-1112-E4-T (SerialInterface tool)
215.9 KB 		工具程式
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2019年6月12日 2019年6月12日 版本說明
Utility for MC-1122-E4-T (SerialInterface tool)
215.9 KB 		工具程式
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2019年6月12日 2019年6月12日 版本說明
Utility for MC-1100 Series (Tools for Windows Embedded Standard 7)
203.3 MB 		工具程式
SHA-512
v1.1
  • Windows Embedded Standard 7
 2019年3月19日 2019年3月19日
Firmware for MC-1100 Series (Linux)
635.3 MB 		韌體
SHA-512
v2.0
  • Debian 9.x
 2019年3月5日 2019年3月5日 版本說明
Firmware for MC-1100 Series (Linux)
709.6 MB 		韌體
SHA-512
v1.1
  • Debian 8.x
 2017年4月19日 2017年4月19日 版本說明
Utility for MC-1100 Series (Tools for Windows Embedded Standard 7)
18.4 MB 		工具程式
SHA-512
v1.0
  • Windows 7
 2016年6月29日 2016年6月29日
Driver for MC-1100 Series (Linux)
215.7 KB 		驅動程式
SHA-512
v1.0
  • Debian 8.x
 2016年6月29日 2016年6月29日
Driver for MC-1100 Series (expansion module for Windows 7)
108.6 MB 		驅動程式
SHA-512
v1.0
  • Windows Embedded Standard 7
 2016年6月29日 2016年6月29日
Driver for MC-1100 Series (Peripheral for Windows 7)
349.9 MB 		驅動程式
SHA-512
v1.0
  • Windows Embedded Standard 7
 2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Cellular Module)
428.0 KB 		軟體套件
SHA-512
v1.0
  • Debian 8.x
 2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Linux example code)
3.0 KB 		軟體套件
SHA-512
v1.0
  • Debian 8.x
 2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Windows 7 example code for MC-1111/1121)
9.6 MB 		軟體套件
SHA-512
v1.0
  • Windows 7
 2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Windows 7 example code for MC-1112/1122)
10.5 MB 		軟體套件
SHA-512
v1.0
  • Windows 7
 2016年6月29日 2016年6月29日
Utility for MC-1100 Series (SetInterface for Linux)
4.1 KB 		工具程式
SHA-512
v1.0
  • Debian 8.x
 2016年6月29日 2016年6月29日

支援文件

篩選

全部 相容性指南 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Datasheet for MC-1100 Series
5.1 MB 		產品資料表 中文 v1.5 2026年4月24日 2026年4月24日
FOSS Statement for MC-1100 series, MC-1200 series, MC-3201 series, MC-7400 series
216.6 KB 		聲明書 英文 v1.0 2024年10月2日 2024年10月2日
QIG for MC-1100 Series
1.7 MB 		QIG 英文 v3.5 2024年7月31日 2024年7月31日
Declaration of Conformity for MC-1122-E4-TPM-T/AIG-501
315.5 KB 		聲明書 英文 v1.0 2024年5月10日 2024年5月10日
Declaration of Conformity for MC-1100 Series
519.7 KB 		聲明書 英文 v1.0 2023年10月25日 2023年10月25日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		使用者手冊 英文 v1.2 2023年1月20日 2023年1月20日
Manual for MC-1100 Series (hardware)
6.3 MB 		使用者手冊 英文 v4.1 2021年10月5日 2021年10月5日
Compatibility Guide for MC-1100 Series
619.6 KB 		相容性指南 英文 v2.3 2019年2月19日 2019年2月19日
Manual for MC-1100 Series (Linux)
2.5 MB 		使用者手冊 英文 v1.0 2017年5月11日 2017年5月11日
