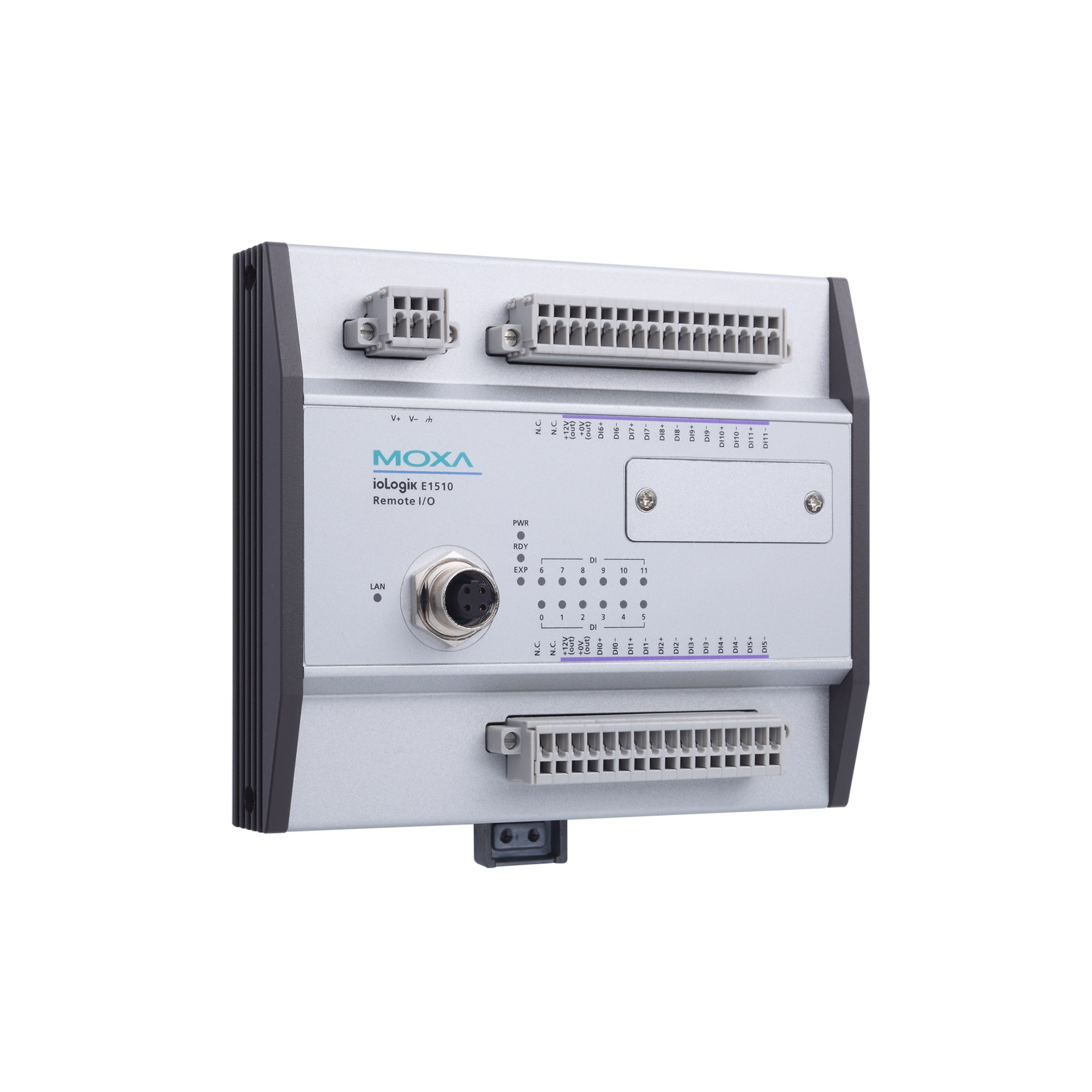

ioLogik E1500 系列

鐵路應用的乙太網路遠端 I/O

moxa-iologik-e1500-series-image-1-(1).jpg | Moxa

特色與優點

  • 使用者可定義的 Modbus TCP 從屬裝置定址
  • 與 MX-AOPC UA 伺服器進行的主動通訊
  • 使用 ioSearch 公用程式輕鬆進行大量部署和配置
  • 透過網頁瀏覽器輕鬆完成配置
  • 使用 Windows 或 Linux 版 MXIO 程式庫簡化 I/O 管理
  • 符合 EN 50121-3-2、EN 50121-4,以及 EN 50155 部分標準
  • 寬操作溫度範圍-40 至 85°C (-40 至 185°F)

認證

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

ioLogik E1500 系列乙太網路遠端 I/O 裝置配備堅固耐用的鋁製外殼,符合 EN 50121-3-2、EN 50121-4 和 EN 50155 標準的必要部分,這些標準對軌道應用中使用的電子裝置極為重要。這種強固平台也支援 -40 至 85°C 的寬操作溫度範圍,即使在嚴苛的環境中也能達到一致的效能。

專為監控軌道而設計

ioLogik E1500 系列乙太網路遠端 I/O 裝置配備耐用的鋁製外殼,符合 EN 50121-4 和一部分 EN 5015,這些標準是鐵路應用中使用的電子裝置所需的標準。ioLogik E1500 的設計嚴格符合 EN 標準,不僅包括 EMC 要求,也包括衝擊、震動、擴充溫度範圍、濕度和電源變化。

通道間隔離

透過這種拓樸結構,ioLogik E1500 上的 I/O 通道彼此獨立隔離,藉以確保資料通訊高度穩定。例如,影響通道的雷擊不會影響與同一個 ioLogik E1500 上的其他通道進行連接的裝置。

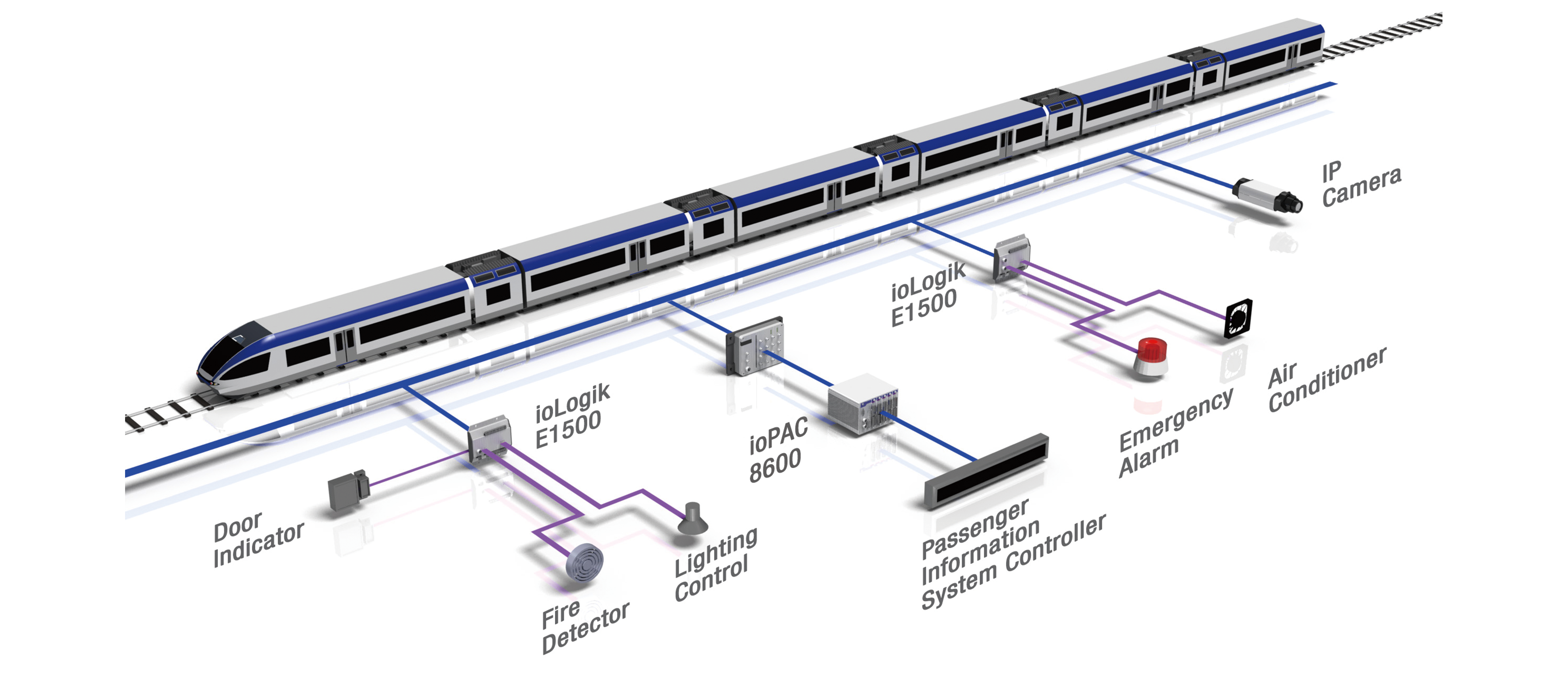

應用:提高軌道遠端監控的效率

鐵路 I/O 模組是用於軌道的 EN 50155/50121 遠端乙太網路 I/O 裝置。這採用防震設計和通道隔離,可在 -40 至 85°C 的溫度範圍內可靠運作,成為軌道資料擷取的理想解決方案。這個鐵路 I/O 能夠監控系統狀態並觸發 I/O 事件,是在軌道環境中同時提高系統可靠性並保持效率的絕佳選擇。

  • Digital Input Channels

    ioLogik E1510-M12-T: 12
    ioLogik E1512-M12-T: 4

  • Configurable DIO Channels (by software)

    ioLogik E1512-M12-T: 4

  • Isolation

    3k VDC or 2k Vrms

  • Buttons

    Reset button

  • Connector

    Spring-type Euroblock terminal

  • Counter Frequency

    250 Hz

  • Digital Filtering Time Interval

    Software configurable

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI or event counter

  • Points per COM

    ioLogik E1512-M12-T: 2 channels

  • Sensor Type

    Dry contact
    Wet Contact (NPN or PNP)

  • Wet Contact (DI to GND)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Spring-type Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Mode

    DO or pulse output

  • I/O Type

    Sink

  • Over-Current Protection

    0.65 A per channel @ 25°C

  • Over-Temperature Shutdown

    175°C (typical), 150°C (min.)

  • Over-Voltage Protection

    35 VDC

  • Pulse Output Frequency

    500 Hz

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Web Console (HTTP)
    Windows Utility (ioSearch)

  • Industrial Protocols

    Modbus TCP Server (Slave)
    Moxa AOPC (Active Tag)
    MXIO Library

  • Management

    BOOTP
    DHCP Client
    HTTP
    IPv4
    TCP/IP
    UDP

  • LED Indicators

    ioLogik E1510-M12-T: PWR, RDY, EXP, LAN, DI Channels
    ioLogik E1512-M12-T: PWR, RDY, EXP, LAN, DI Channels, DO Channels

  • Mode

    Server

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16

  • Power Connector

    Spring-type Euroblock terminal

  • No. of Power Inputs

    1

  • Input Voltage

    12 to 48 VDC

  • Power Consumption

    150 mA @ 24 VDC

  • Housing

    Aluminum

  • Dimensions

    144 x 124 x 30 mm (5.67 x 4.88 x 1.18 in)

  • Weight

    825 g (1.82 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Wiring

    I/O cable, 16 to 26 AWG
    Power cable, 16 to 26 AWG

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m 如果您需要產品能在高海拔地區正常運作,請與 Moxa 聯繫。

  • Storage Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4
    EN 50155

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    ioLogik E1510-M12-T: 507,064 hrs
    ioLogik E1512-M12-T: 554,122 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
MX-AOPC UA Server
112.6 MB
工具程式
SHA-512
v2.2
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2022年11月28日 2022年11月28日 版本說明
MX-AOPC UA Logger
91.7 MB
工具程式
SHA-512
v2.2
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2022年11月28日 2022年11月28日 版本說明
ioSearch Configuration Utility
2.2 MB
工具程式
SHA-512
v2.2
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2022年8月1日 2022年8月1日 版本說明
MX-AOPC UA Server
37.6 MB
工具程式
SHA-512
v2.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2019年5月16日 2019年5月16日 版本說明
MX-AOPC UA Logger
31.8 MB
工具程式
SHA-512
v2.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2019年5月16日 2019年5月16日 版本說明
Firmware for ioLogik E1500 Series
626.7 KB
韌體
SHA-512
v1.0
2018年2月11日 2018年2月11日 版本說明
MX-AOPC UA Logger
44.2 MB
工具程式
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2017年6月14日 2017年6月14日 版本說明
MX-AOPC UA Server
36.3 MB
工具程式
SHA-512
v1.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2017年6月14日 2017年6月14日 版本說明
Software Package for ioLogik E1500 Series
14.1 MB
軟體套件
SHA-512
v1.0
2017年1月10日 2017年1月10日 版本說明
Firmware for ioLogik E1500 Series (E1510-T)
1.0 MB
韌體
SHA-512
v1.1
2012年12月16日 2012年12月16日 版本說明
Firmware for ioLogik E1500 Series (E1512-T)
1.1 MB
韌體
SHA-512
v1.1
2012年12月16日 2012年12月16日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
QIG for ioLogik E1500 Series
1.3 MB
QIG 英文 v3.1 2021年5月5日 2021年5月5日
ioLogik E1500 系列產品資料表
5.5 MB
產品資料表 中文 v1.0 2018年11月12日 2018年11月12日
Manual for ioLogik E1500 Series
5.1 MB
使用者手冊 英文 v5.0 2017年3月20日 2017年3月20日
Manual for ioLogik E1500 Series (Software)
23.5 KB
使用者手冊 英文 v1.0 2016年3月11日 2016年3月11日
2D CAD for iologik E1510-M12-T
178.1 KB
2D CAD 英文 2012年5月4日 2012年5月4日
