ioPAC 8600 系列 (86M) 模組

堅固型模組，適用於 ioPAC 8600 系列

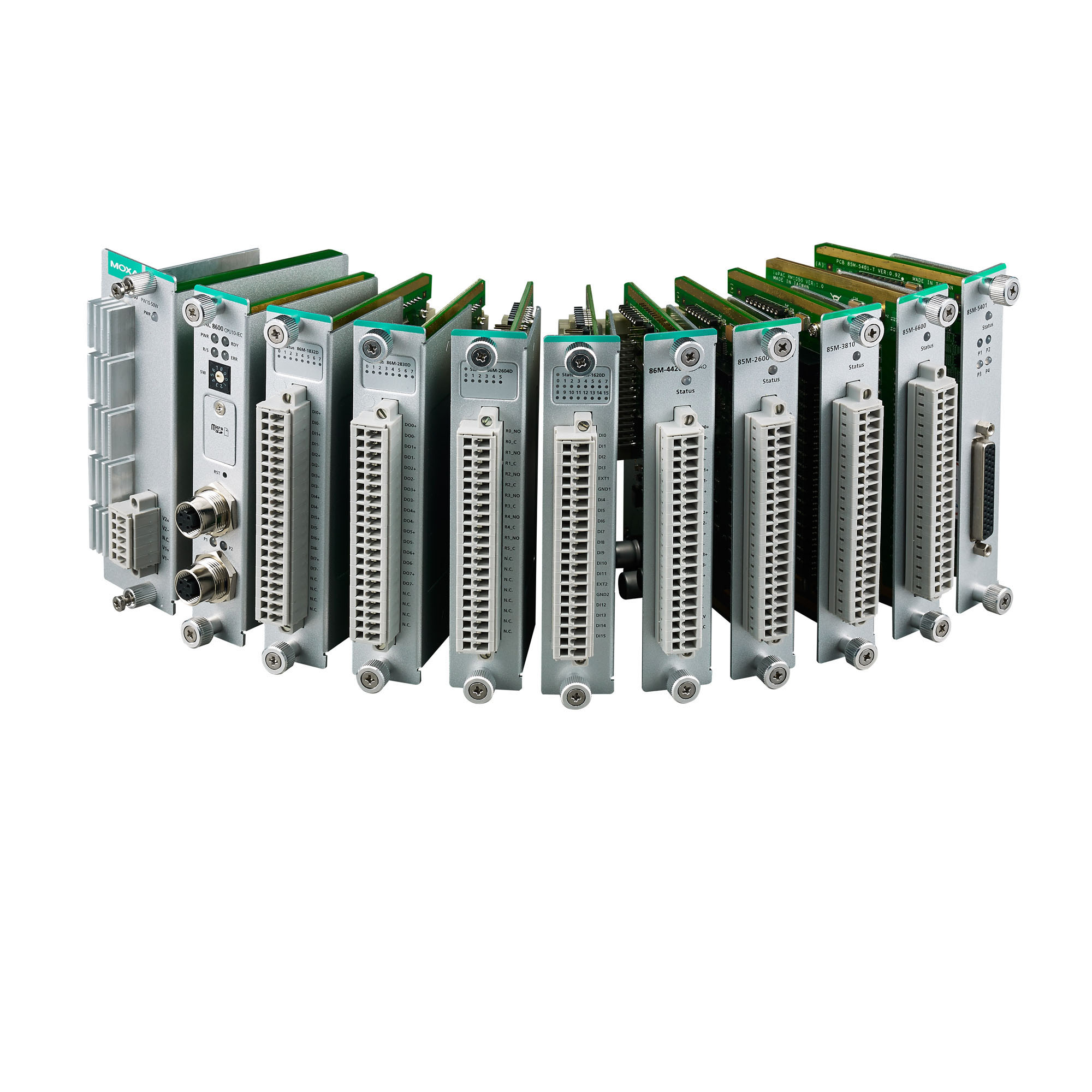

moxa-iopac-8600-series-86m-modules-image-1-(1).jpg | Moxa

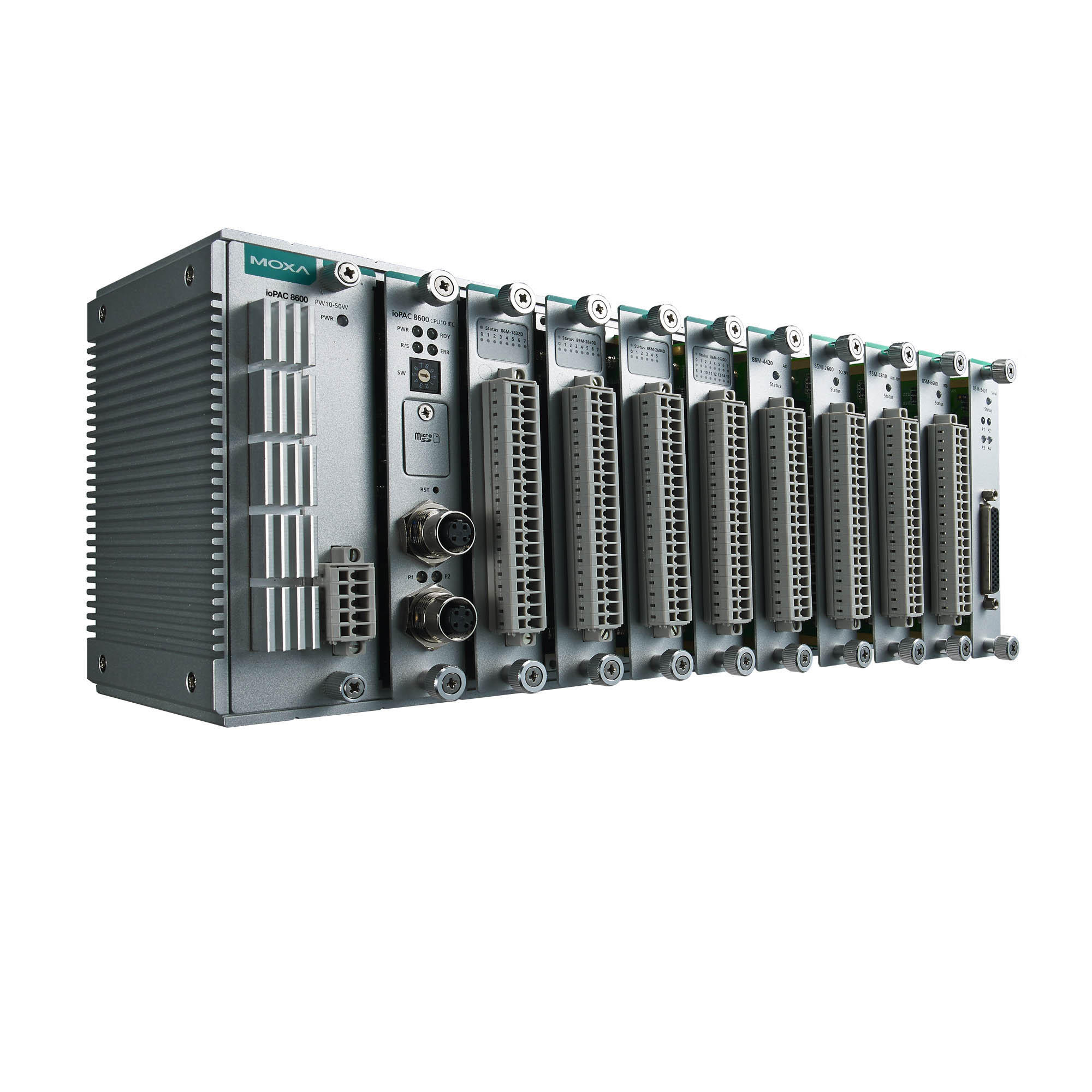

moxa-iopac-8600-series-86m-modules-image-2-(1).jpg | Moxa

特色與優點

  • 符合所有 EN 50155 標準強制性測試項目 此產品適合用於符合 EN 50155 標準的軌道車輛應用。按一下此處取得更詳細內容：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 符合 EN 50121-4 標準
  • 堅固輕巧設計，適用於惡劣環境
  • 擴充 ioPAC 8600 系列之 I/O 與通訊能力
  • 寬操作溫度範圍-40 至 75°C （-40 至 167°F）
  • 通道間隔離的數位輸入及輸出
  • 24 至 110V DI/O 模組與通用電源輸入範圍模組
  • 支援用於 CAN 2.0 A/B 通訊之控制器區域網路 (CAN bus)

認證

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa ioPAC 8600 系列 86M 模組包含通道間隔離的 DI、通道間隔離的 DO、繼電器以及 AO，為 ioPAC 8600 系列裝置提供更多 I/O 選擇。ioPAC 8600 也可使用 85M 模組，讓用戶有多種選項可供選擇，以挑選最適合其目標應用的 I/O 組合。。所有 86M 模組都是為軌道產業應用，並且符合 EN 50121-3-2、EN 50121-4 以及所有 EN 50155 標準的強制性測試項目。此外，這些模組均支援 -40 至 75°C 的寬操作溫度範圍，在惡劣環境下也能可靠地運作。



  • Digital Input Channels

    86M-1620D-T: 16
    86M-1832D-T: 8

  • Digital Output Channels

    86M-2821D-T: 8
    86M-2830D-T: 8

  • Relay Channels

    86M-2604D-T: 6

  • Analog Output Channels

    86M-4420-T: 4

  • 2-Wire Ethernet Ports

    86M-5212U-T: 2

  • CAN Ports

    86M-5250-T: 2

  • Isolation

    3k VDC or 2k Vrms

  • Connector

    Spring-type Euroblock terminal

  • Voltage

    86M-1620D-T: 24 to 110 VDC
    86M-1832D-T: 24 VDC

  • Channel-to-Channel Isolation

    86M-1832D-T: 1k VDC

  • Counter Frequency

    86M-1832D-T: 5k Hz

  • Debouncing Function

    86M-1620D-T: Software enable/disable

  • Debouncing Time

    86M-1620D-T: 1 to 15 ms (software-selectable)

  • Digital Filtering Time Interval

    86M-1832D-T: Software configurable

  • I/O Mode

    86M-1620D-T: DI
    86M-1832D-T: DI, event counter, or frequency

  • Points per COM

    86M-1620D-T: 8 channels

  • Scan on Time

    86M-1620D-T: 0.5 ms

  • Scan Period

    86M-1620D-T: 8 ms (typical)

  • Sensor Type

    86M-1620D-T: PNP
    86M-1832D-T: Wet Contact (NPN or PNP)

  • Wet Contact (DI to COM)

    86M-1832D-T: On: 10 to 30 VDC
    86M-1832D-T: Off: 0 to 3 VDC
    86M-1620D-T: On: > 0.3 times external power voltage
    86M-1620D-T: Off: < 0.15 times external power voltage

  • Connector

    Spring-type Euroblock terminal

  • Voltage

    86M-2830D-T: 24 VDC
    86M-2821D-T: 24 to 110 VDC

  • Current Rating

    86M-2821D-T: 1500 mA per channel
    86M-2830D-T: 200 mA per channel

  • I/O Mode

    DO or PWM

  • I/O Type

    86M-2821D-T: Source
    86M-2830D-T: Sink

  • Over-Voltage Protection

    86M-2821D-T: 160 VDC
    86M-2830D-T: 41 VDC

  • Short-Circuit Protection

    86M-2821D-T: 2800 mA @ 25°C
    86M-2830D-T: 750 mA @ 25°C

  • Pulse Output Frequency

    86M-2821D-T: 100 Hz
    86M-2830D-T: 1 kHz

  • Connector

    Spring-type Euroblock terminal

  • I/O Mode

    Relay or PWM

  • Contact Current Rating

    Resistive load: 5 A @ 30 VDC, 250 VAC

  • Contact Resistance

    100 milli-ohms (max.)

  • Electrical Endurance

    60,000 operations @ 5 A resistive load

  • Initial Insulation Resistance

    1,000 mega-ohms (min.) @ 500 VDC

  • Mechanical Endurance

    5,000,000 operations

  • Pulse Output Frequency

    0.33 Hz at rated load

  • Type

    Form A (N.O.) power relay

  • Connector

    Spring-type Euroblock terminal

  • I/O Mode

    Static or waveform mode

  • Accuracy

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 to 75°C

  • Current Load Resistance

    External 24 VDC power: 1000 ohms
    Internal power: 400 ohms

  • Output Range

    0 to 10 VDC
    0 to 20 mA
    -10 to 10 V
    4 to 20 mA

  • Resolution

    12-bit

  • Voltage Output

    10 mA (max.)

  • Waveform Frequency

    125 Hz

  • Waveform Type

    Sine, Square, Triangle

  • Connector

    M12 D-coded 2-pin female connector

  • No. of Ports

    2

  • Standards

    BroadR-Reach® for 10 Mbps and 100 Mbps
    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX

  • Industrial Protocols

    CAN 2.0A, CAN 2.0B, CANopen DS301, V4.02

  • Baudrate

    10/20/50/125/250/500/800/1000 kbps, user-defined

  • Connector

    DB9 male

  • Isolation

    3k VDC or 2k Vrms

  • No. of Ports

    2

  • Terminator

    N/A, 120 ohms (by DIP)

  • Power Consumption

    86M-1620D-T: 12.6 mA @ 24 VDC
    86M-1832D-T: 12.6 mA @ 24 VDC
    86M-2604D-T: 127 mA @ 24 VDC
    86M-2830D-T: 76.7 mA @ 24 VDC
    86M-2821D-T: 85.2 mA @ 24 VDC
    86M-4420-T: 143.8 mA @ 24 VDC
    86M-5212U-T: 79.2 mA @ 24 VDC
    86M-5250-T: 60.0 mA @ 24 VDC

  • Dimensions

    25 x 128.2 x 85.5 mm (0.98 x 5.05 x 3.37 in)

  • Weight

    Under 80 g

  • Wiring

    I/O cable, 16 to 28 AWG

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

  • EMC

    EN 55032/24, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 5100 MHz to 6000 MHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4, EN 50155

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    86M-1620D-T: 1,115,244 hrs
    86M-1832D-T: 1,149,108 hrs
    86M-2604D-T: 4,173,843 hrs
    86M-2821D-T: 696,245 hrs
    86M-2830D-T: 1,766,037 hrs
    86M-4420-T: 2,409,345 hrs
    86M-5212U-T: 2,498,942 hrs
    86M-5250-T: 3,306,609 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Firmware for ioPAC 8600 Series (CPU30)
58.3 MB 		韌體
SHA-512
v2.1
2023年10月27日 2023年10月27日 版本說明
Firmware for ioPAC 8600 Series (CPU30)
58.4 MB 		韌體
SHA-512
v2.0
2023年4月21日 2023年4月21日 版本說明
RTUxpress Configuration Utility
17.3 MB 		工具程式
SHA-512
v1.7
  • Windows 7
  • Windows XP
 2019年10月3日 2019年10月3日 版本說明
Software Package for ioPAC 8600 Series (86M) Modules (IEC Sample Code)
11.5 MB 		軟體套件
SHA-512
v1.0.0
  • Windows
 2019年1月18日 2019年1月18日 版本說明
Software Package for ioPAC 8600 Series (86M) Modules (8600-C CPU30 Series Linux C/C++ sample code)
260.1 KB 		軟體套件
SHA-512
v1.1.0
  • Linux
 2017年6月28日 2017年6月28日 版本說明
MX-AOPC UA Logger
44.2 MB 		工具程式
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2017年6月14日 2017年6月14日 版本說明
MX-AOPC UA Server
36.3 MB 		工具程式
SHA-512
v1.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2017年6月14日 2017年6月14日 版本說明
Software Package for ioPAC 8600 Series (86M) Modules (CPU30 toolchain)
335.3 MB 		軟體套件
SHA-512
v1.0
  • Linux
 2017年4月24日 2017年4月24日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書
名稱 類型 語言 版本 發布日期
FOSS Statement for ioPAC 8600, 86M, 85M Series
290.1 KB 		聲明書 英文 v1.0 2024年9月30日 2024年9月30日
ioPAC 8600 系列(86M) 模組產品資料表
2.3 MB 		產品資料表 中文 v1.1 2019年7月31日 2019年7月31日
2D CAD for 86M-5212U-T
162.2 KB 		2D CAD 英文 2016年3月3日 2016年3月3日
2D CAD for 86M-5250-T
106.6 KB 		2D CAD 英文 2016年3月3日 2016年3月3日
2D CAD for 86M-1620D-T
115.8 KB 		2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for 86M-1832D-T
114.6 KB 		2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for 86M-2604D-T
116.7 KB 		2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for 86M-2830D-T
119.7 KB 		2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for 86M-4420-T
98.9 KB 		2D CAD 英文 2015年6月25日 2015年6月25日

可供選擇的機型 (8)

顯示圖片
比較
moxa-86m-2821d-t-image.jpg | Moxa86M-2821D-T
比較
moxa-86m-4420-t-image.jpg | Moxa86M-4420-T
比較
moxa-86m-1832d-t-image.jpg | Moxa86M-1832D-T
比較

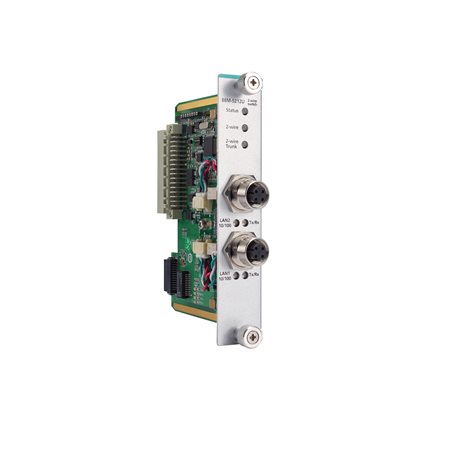

moxa-86m-5212u-t-image.jpg | Moxa86M-5212U-T
Input/Output Interface8 x DO4 x AO8 x DI2 x 2-wire Ethernet
Input/Output Mode24-110 VDC±10 V
0-10 V
0-20 mA
4-20 mA		24 VDC ch-to-ch isolation100BASE-TX IEEE 802.3u
10BASE-T IEEE 802.3
100 Mbps BroadR-Reach
10 Mbps BroadR-Reach
TypeSource–Sink/source–
Channel LED✓–✓✓
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-86m-1620d-t-image.jpg | Moxa86M-1620D-T
比較
moxa-86m-2830d-t-image.jpg | Moxa86M-2830D-T
比較

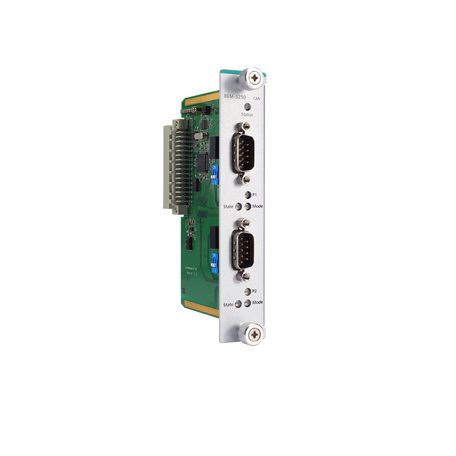

moxa-86m-5250-t-image.jpg | Moxa86M-5250-T
比較

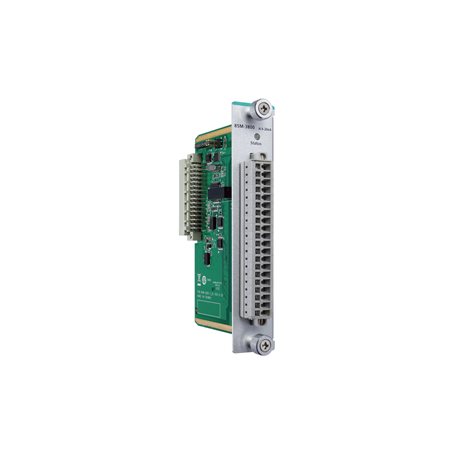

moxa-86m-2604d-t-image.jpg | Moxa86M-2604D-T
