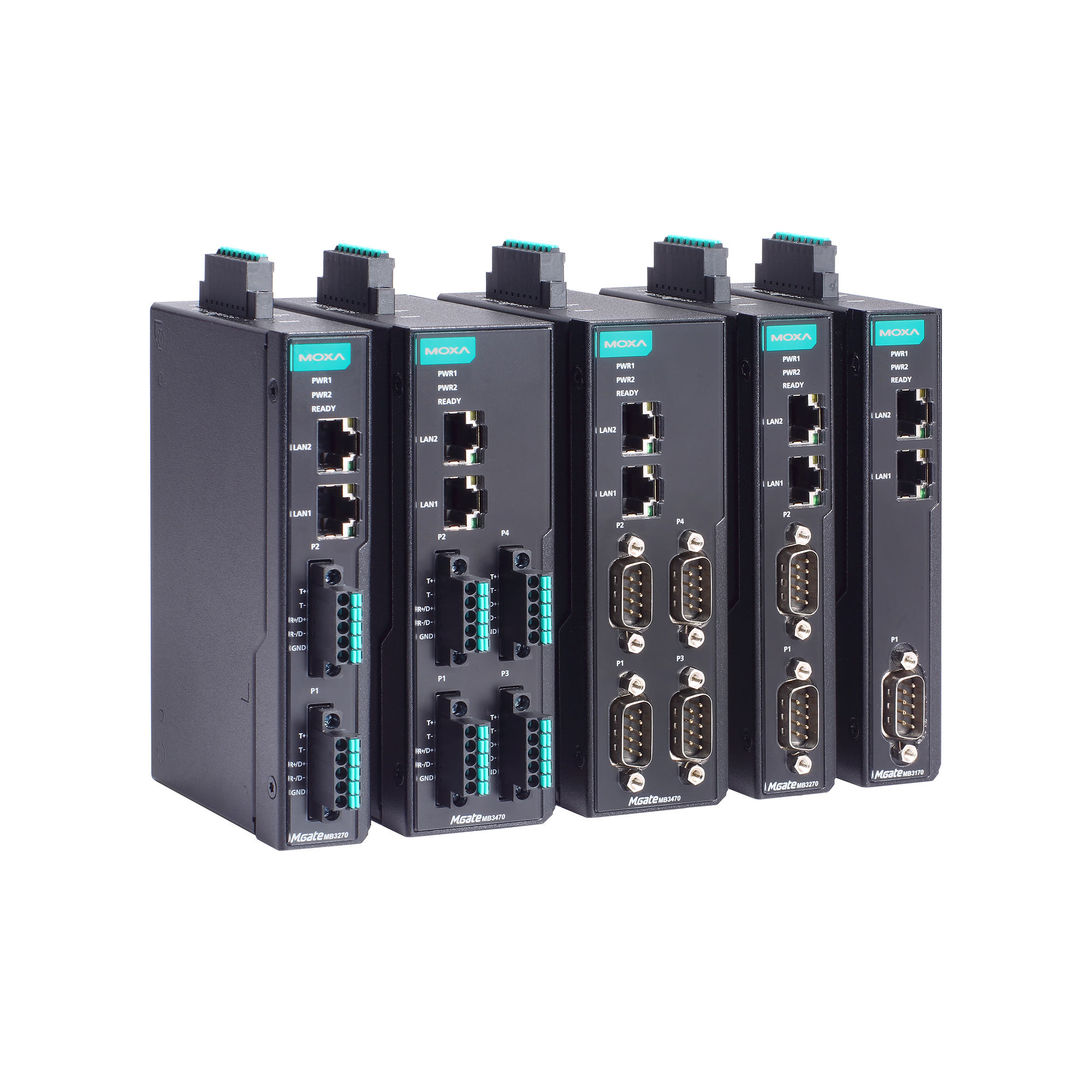

MGate MB3170-G2/MB3270-G2/MB3470-G2 系列

1、2、4 埠進階 Modbus 閘道器

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-1-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-2-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-3-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-4-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-5-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-6-(1).jpg | Moxa

特色與優點

支援高效能且低延遲的 agent mode，可主動輪詢 Modbus 裝置並快取資料
支援各種裝置的私有 Modbus 和 Modbus 擴展功能
支援自動裝置路由，可輕鬆配置
支援透過 TCP 連接埠或 IP 位址進行路由，以適用於不同的系統架構
可連線至多達 32 個 Modbus TCP 用戶端（MGate 將為每個連線的 Modbus 用戶端將 32 個 Modbus 要求排入佇列）
支援 Modbus 串列用戶端到 Modbus 串列伺服器之間的通訊
乙太網路串聯或雙子網路，可實現具彈性的網路系統設計
10/100BaseTX (RJ45) 或 100BaseFX（單模或多模光纖，配備 SC/ST 接頭）
緊急要求通道可確保 QoS 控制
直覺式的 Modbus 診斷與流量監控，可輕鬆進行故障排除
內建 2 kV 光電隔離保護的串列埠（適用於「-I」型號）
-40 至 75°C 寬操作溫度範圍（-T 型號）
支援備援 DC 電源輸入與 1 點 relay 輸出

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

MGate MB3170-G2、MB3270-G2 和 MB3470-G2 是新一代的 Modbus 閘道器，可在 Modbus TCP、RTU、ASCII，甚至是私有或擴展的 Modbus 串列通訊協定之間進行轉換。這些 MGate 閘道器可透明地轉換通訊協定、主動輪詢連線裝置，並將資料快取到記憶體中。這讓 SCADA 系統能夠直接從閘道器中擷取 Modbus 資料，而不必等待所有 Modbus 裝置回應，進而大幅提高通訊效能。

Moxa 依循 IEC 62443-4-1 安全開發生命週期流程，開發了 MGate 系列產品。嚴守 IEC 62443-4-2 的設計與指導原則，確保這些閘道器在工業網路中的連線和管理是安全的。

此外，多元的安裝選項可滿足多樣的安裝與佈線需求，堅固耐用的設計適用於嚴苛的環境，以及易於使用的設定與故障排除工具便於快速維護，這些都提升了使用者體驗。

高效能 Modbus 轉換

MGate MB3170-G2/MB3270-G2/MB3470-G2 閘道器可在 transparent（直接通訊協定轉換）或 agent（輪詢與快取）mode 下操作。Transparent mode 可基於 Modbus 要求做協定通訊轉換。但是對於較大的 Modbus 系統或需要較低延遲的情況，agent mode 能透過直接存取閘道器的快取，大幅提升 SCADA 的通訊效能。

彈性的 Modbus 轉換，適用於各種系統

支援雙子網路組態，MGate 能將 Modbus TCP 與 Modbus RTU/ASCII 無縫整合，且不會中斷現有系統。具備多種串列埠型號，MGate 可同時在 Modbus 串列與 Modbus TCP 之間，以及串列對串列和 TCP 對 TCP 之間進行轉換。即使使用傳統的串列或基於 COM 埠的軟體，MGate 的 RealCOM 模式也能夠透過乙太網路 TCP 進行通訊，而無需進行任何軟體調整。除了標準的 Modbus RTU 和 ASCII 之外，MGate 還能轉換私有和擴展的 Modbus 串列通訊協定，消除了自訂開發或額外設備的需求，並確保了最廣泛的 Modbus 系統相容性。

直覺式設定與簡化維運

維護期間的停機時間可能成本高昂。系統警示通常需要聯絡廠商，由於資訊收集與諮詢而延長了故障排除的時間。MGate-G2 閘道器透過提供全面的故障排除資訊來簡化此流程，以便快速發現問題。一鍵式診斷能蒐集所有必要的資料，供技術支援所用，讓使用者能夠高效地解決問題，並大幅減少停機時間。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

10/100BaseT(X) Ports (RJ45 connector)

2 (Ethernet cascade or dual subnet configured by software)
Auto MDI/MDI-X connection
Magnetic Isolation Protection

1.5 kV (built-in)

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Industrial Protocols

Modbus TCP Client
Modbus TCP Server
Configuration Options

Web Console (HTTP/HTTPS)
Device Search Utility (DSU)
MCC Tool
Windows Driver Manager Utility
MXview One Software
MXconfig Software
Management

ARP
DHCP Client
DNS
HTTPS
ICMP
IPv4/IPv6
SMTP
SMTPS
SNMPv1/v2c/v3
SNTP
TCP/IP
UDP
MIB

MIB-II
RFC1213, RFC1317
Time Management

SNTP Client

Authentication

Local database
Encryption

AES-128
AES-256
ECC-256
ECC-384
ECC-521
HMAC
RSA-1024
RSA-2048
RSA-3072
RSA-4096
SHA-256
SHA-384
Security Protocols

SNMPv3
HTTPS (TLS 1.2)

No. of Ports

MGate MB3170-G2 models: 1
MGate MB3270-G2 models: 2
MGate MB3470-G2 models: 4
Connector

MGate MB3170-G2/MB3270-G2/MB3470-G2 models: 1/2/4 x DB9 male
MGate MB3270-TB-G2/MB3470-TB-G2 models: 2/4 x 5-pin spring type terminal block
Serial Standards

RS-232/422/485 (software-selectable)
Baudrate

50 bps to 921.6 kbps
Data Bits

7, 8
Parity

None
Even
Odd
Space
Mark
Stop Bits

1, 2
Flow Control

DTR/DSR
RTS Toggle (RS-232 only)
RTS/CTS
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
(software selectable)
Terminator for RS-485

120 ohms
(software selectable)
Isolation

I models: 2 kV
RS-485 Data Direction Control

ADDC (automatic data direction control)

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
or
TxD, RxD, GND (for -TB models)
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Industrial Protocols

Modbus RTU/ASCII Client
Modbus RTU/ASCII Server
Proprietary Modbus

Max. No. of Client Connections

32
Max. No. of Server Connections

32

Input Voltage

12 to 48 VDC
Input Current

MGate MB3170-G2, MGate MB3170I-G2: 270mA @ 21V
MGate MB3270-G2, MGate MB3270-TB-G2, MGate MB3270I-G2, MGate MB3270I-TB-G2: 330mA @ 12V
MGate MB3470-G2, MGate MB3470-TB-G2, MGate MB3470I-G2, MGate MB3470I-TB-G2, MGate MB3170-S-SC-G2, MGate MB3170I-S-SC-G2, MGate MB3170-M-SC-G2, MGate MB3170I-M-SC-G2, MGate MB3170-M-ST-G2, MGate MB3170-SFP-G2: 377 mA @ 12V
Power Connector

8-pin terminal block

Contact Current Rating

Resistive load: 1 A @ 30 VDC

Housing

Metal
IP Rating

IP30
Dimensions (with ears)

MGate MB170-G2/MB3270-G2 models:
29 x 89 x 132 mm (1.14 x 3.50 x 5.19 in)
MGate MB3470-G2 models:
42 x 89 x 132 mm (1.65 x 3.50 x 5.19 in)
Dimensions (without DIN-rail mounting kit)

MGate MB170-G2/MB3270-G2 models:
29 x 89 x 129 mm (1.14 x 3.50 x 5.08 in)
MGate MB3470-G2 models:
42 x 89 x 129 mm (1.65 x 3.50 x 5.08 in)
Weight

MGate MB3170-G2 models: TBD
MGate MB3270-G2 models: TBD
MGate MB3470-G2 models: TBD

Operating Temperature

Standard models: -10 to 60°C (14 to 140°F)
Wide temp. models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 2 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV, Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
Hazardous Locations

ATEX
Class I Division 2
IECEx
Maritime

DNV
Package Drop Test

ISTA 1A
Vibration

IEC 60068-2-6
Safety

EN 62368-1
UL 62368-1

Time

MGate MB3170 models: 1,662,526 hrs
MGate MB3170I models: 1,484,777 hrs
MGate MB3270 models: 1,477,768 hrs
MGate MB3270I models: 1,144,837 hrs
MGate MB3170-M/-S models: 1,580,051 hrs
MGate MB3170I-M/-S models: 1,385,414 hrs
Standards

Telcordia Standard SR-332

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Windows Driver Manager (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified) 9.8 MB	驅動程式	820EA9D25B7864401379D1F134D127989ED0DC3D347CE21F5A98D53F61C3A2B485CA81A11DC174F1CD7D0A76D7331C6B10DC38C933095CC68FDDB17181DB2EEC SHA-512	v3.7	Windows 10 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2025年11月12日 2025年11月12日版本說明
Moxa Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified) 9.7 MB	驅動程式	6E42FAE04B3EBF87CECF448D2C027AE3A835D50118BD0A7E55488190404D5FE3ABE95BFB17E3B93E71B658C948D1A6EC91699128315EC9DEB245C571C7194247 SHA-512	v4.4	Windows 11 Windows Server 2022 Windows Server 2025	2025年10月27日 2025年10月27日版本說明
MXconfig Plugin 1.8 MB	軟體套件	40A34C70712DB87771E64ABC2C5ECF5767E4270E01A7D9820502CDF06823EFBEB194F48BE5DE24F1CA7DBE1339F21431C027317B3A3353DE1999E43B6C1BF3D2 SHA-512	v1.8	Windows 10 Windows 7 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2025年10月2日 2025年10月2日版本說明
MXview One plugin (Windows) 22.6 MB	軟體套件	2A35C603BDC83AD15BC1E3D82E899EA8B7D87E441C8C47A00115DE15B85F2EB1CC364973F43DFA82728A83568A6483DB757E2AF6F30541C82B9F4375A6BF6F7E SHA-512	v1.8	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年10月1日 2025年10月1日版本說明
MXview One plugin (Linux) 21.7 MB	軟體套件	9A6C5240A83B60A2C6FC6715645A6501BEDF612402573FF17ABA15479882B4AF2C7F781FB59819E06AA185ED690EAC73FE6A6CC2A03D5CB44FE50756BF75D075 SHA-512	v1.8	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年10月1日 2025年10月1日版本說明
Firmware for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series 4.0 MB	韌體	BA0A7243EE9D0A837D4464BD25A29529E9C48A9B241791E5AD4461F4E7D9EBDA97B1D781F7462DED88ED13A67BB25C1B0757A1BC6E4A47938A53EF007BE22887 SHA-512	v1.0		2025年9月30日 2025年9月30日版本說明
Moxa CLI Configuration Tool for Linux 11.6 MB	工具程式	4003D7F9F6F7DC5F64893018AAE59AF552AAEDEEB0C917A7FD0279C5536AA0566F621F1625C3F96EE718284F78CAEA76C4D56E67C999797B88E6DBE5AA80B5B5 SHA-512	v1.5	Linux Kernel 2.6.x Linux Kernel 3.x Linux Kernel 4.x Linux Kernel 5.x Linux Kernel 6.x	2025年8月5日 2025年8月5日版本說明
Moxa CLI Configuration Tool for Windows 2.0 MB	工具程式	EA861EBB97AAE1349475A0A620F19C7D56CD83866CC24F22D971830522BC92F59DC6BF71BD65933A5A6BDBECEC55F67F436DEE5827202085BC54904DB156D3A8 SHA-512	v1.5	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2025年7月30日 2025年7月30日版本說明
Device Search Utility 428.1 MB	工具程式	950D53387137E88D6D216EC22FECF84F9BD6C6F5EDA923B75F84A2A3674F52118B917FFDBC2BA90DD53896BD5BDC2D74D32082C9AF29458EBB524199FB4FB820 SHA-512	v3.0	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年10月31日 2024年10月31日版本說明

支援文件

名稱	類型	語言	版本	發布日期
Manual for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series 17.3 MB	使用者手冊	英文	v1.1	2025年11月11日 2025年11月11日
MGate MB3170-G2/MB3270-G2/MB3470-G2 系列產品資料表 3.8 MB	產品資料表	中文	v1.0	2025年10月1日 2025年10月1日
QIG for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series 3.5 MB	QIG	英文	v1.0	2025年9月30日 2025年9月30日
Tech Note for MGate MB317Tech Note: The Security Hardening Guide for the MGate MB3x70-G2 Series 1.0 MB	技術說明	英文	v1.0	2025年9月30日 2025年9月30日
FOSS statement for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series 374.8 KB	聲明書	英文	v1.0	2025年9月30日 2025年9月30日
Declaration of Conformity (EU/UK) for MGate MB3000-G2/NPort IA5000-G2 Series 353.3 KB	聲明書	英文	v1.0	2025年9月15日 2025年9月15日
FOSS Statement for Moxa CLI Configuration Tool 114.6 KB	聲明書	英文	v1.0	2024年12月10日 2024年12月10日
FOSS Statement for Device Search Utility 161.8 KB	聲明書	英文	v1.0	2024年6月24日 2024年6月24日

探索 MGate G2 全新Web GUI

白皮書

樹立串列通訊新標竿三部曲（第三部）：網路安全性

白皮書

樹立串列通訊新標竿三部曲（第二部）：可調適性

白皮書

樹立串列通訊新標竿三部曲（第一部）：長期適用性

技術專文

承載傳統，迎向創新：保障串列通訊安全，開創 OT 未來

技術專文

協定閘道器是推動智慧電網數位轉型的利器

可供選擇的機型 (28)

顯示圖片

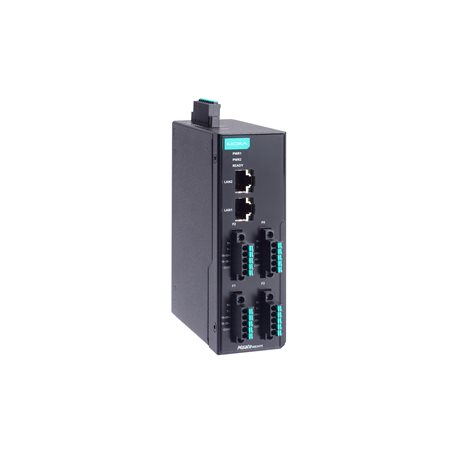

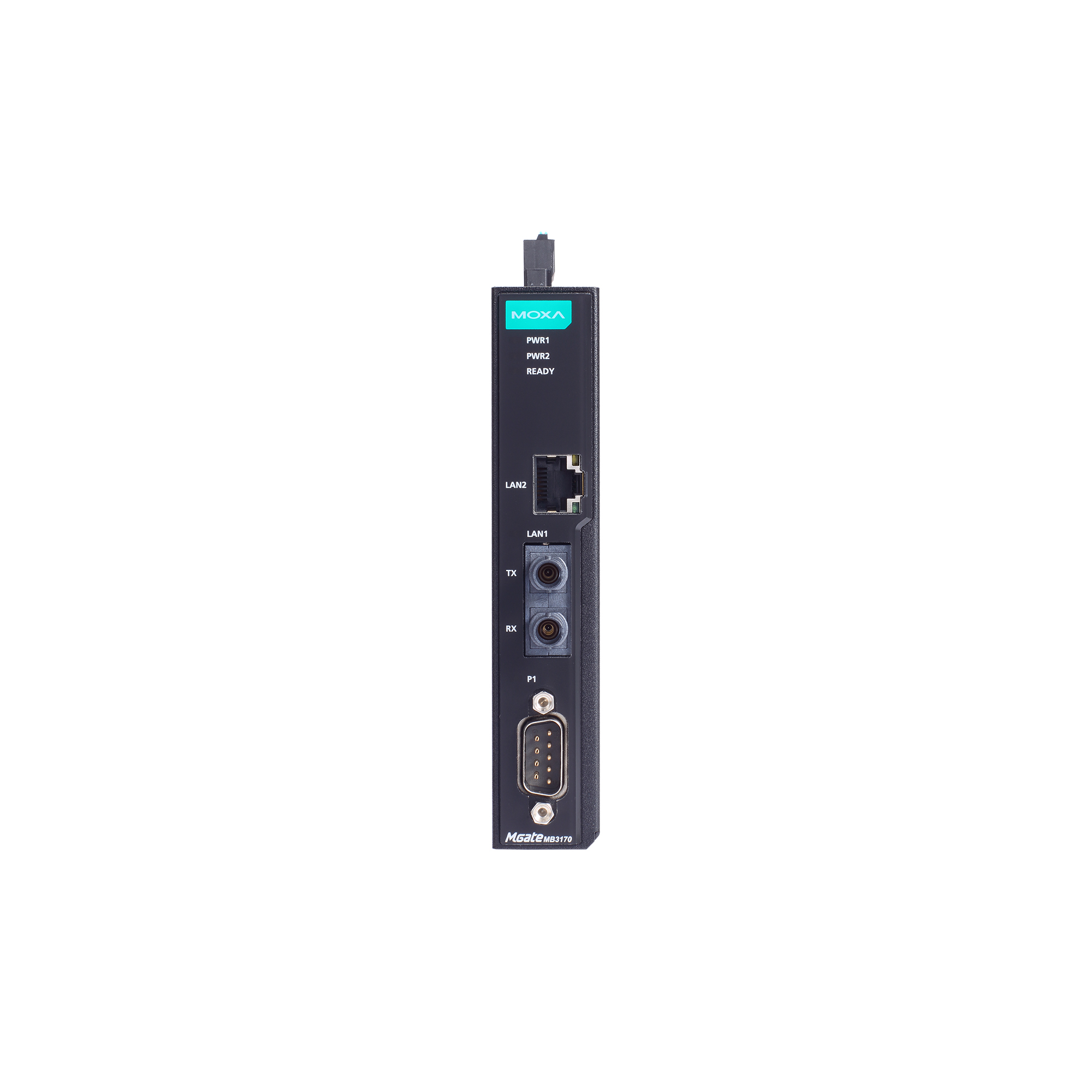

	比較 MGate MB3170-M-ST-G2-T	比較 MGate MB3170-S-SC-G2	比較 MGate MB3470-TB-G2	比較 MGate MB3170-SFP-G2
Ethernet	1 x RJ45 1 x Multi-mode ST Fiber	1 x RJ45 1 x Single-mode SC Fiber	2 x RJ45	1 x RJ45 1 x SFP Slot
No. of Serial Ports	1	1	4	1
Serial Connector	DB9	DB9	5-pin Terminal Block	DB9
Serial Isolation	–	–	–	–
Operating Temperature	-40 to 75°C	-10 to 60°C	-10 to 60°C	-10 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

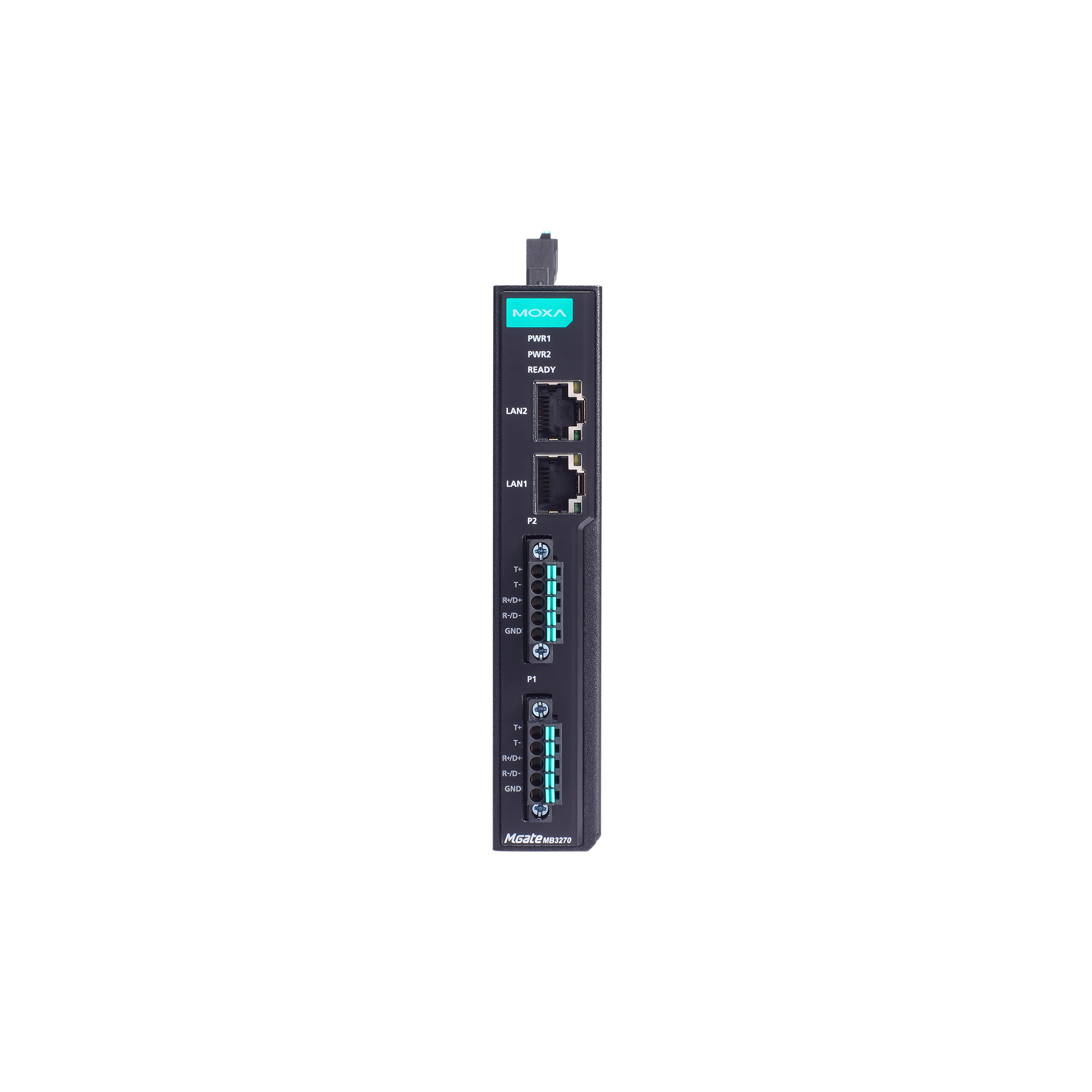

	比較 MGate MB3270-TB-G2	比較 MGate MB3470I-TB-G2-T	比較 MGate MB3470I-G2	比較 MGate MB3470-G2-T
Ethernet	2 x RJ45	2 x RJ45	2 x RJ45	2 x RJ45
No. of Serial Ports	2	4	4	4
Serial Connector	5-pin Terminal Block	5-pin Terminal Block	DB9	DB9
Serial Isolation	–	2 kV	2 kV	–
Operating Temperature	-10 to 60°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

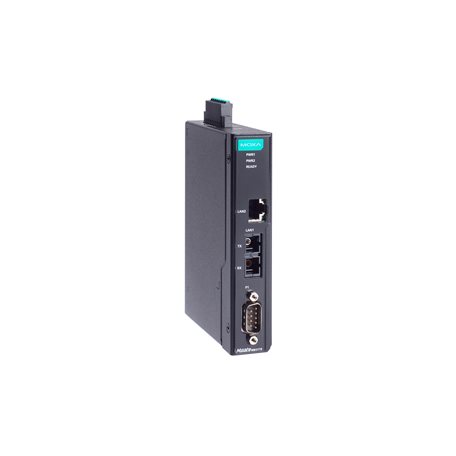

	比較 MGate MB3170-M-SC-G2-T	比較 MGate MB3170-G2-T	比較 MGate MB3470-G2	比較 MGate MB3170-M-ST-G2
Ethernet	1 x RJ45 1 x Multi-mode SC Fiber	2xRJ45	2 x RJ45	1 x RJ45 1 x Multi-mode ST Fiber
No. of Serial Ports	1	1	4	1
Serial Connector	DB9	DB9	DB9	DB9
Serial Isolation	–	–	–	–
Operating Temperature	-40 to 75°C	-40 to 75°C	-10 to 60°C	-10 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 MGate MB3170-SFP-G2-T	比較 MGate MB3170-M-SC-G2	比較 MGate MB3170-G2	比較 MGate MB3270I-G2-T
Ethernet	1 x RJ45 1 x SFP Slot	1 x RJ45 1 x Multi-mode SC Fiber	2 x RJ45	2 x RJ45
No. of Serial Ports	1	1	1	2
Serial Connector	DB9	DB9	DB9	DB9
Serial Isolation	–	–	–	2 kV
Operating Temperature	-40 to 75°C	-10 to 60°C	-10 to 60°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

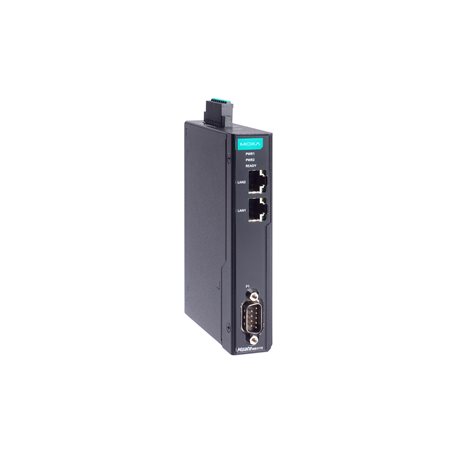

	比較 MGate MB3170-S-SC-G2-T	比較 MGate MB3170I-G2-T	比較 MGate MB3270I-G2	比較 MGate MB3270-G2-T
Ethernet	1 x RJ45 1 x Single-mode SC Fiber	2 x RJ45	2 x RJ45	2 x RJ45
No. of Serial Ports	1	1	2	2
Serial Connector	DB9	DB9	DB9	DB9
Serial Isolation	–	2 kV	2 kV	–
Operating Temperature	-40 to 75°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

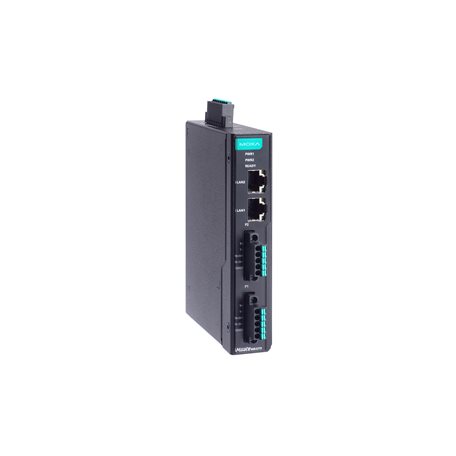

	比較 MGate MB3270I-TB-G2	比較 MGate MB3270-TB-G2-T	比較 MGate MB3170I-G2	比較 MGate MB3270I-TB-G2-T
Ethernet	2 x RJ45	2 x RJ45	2 x RJ45	2 x RJ45
No. of Serial Ports	2	2	1	2
Serial Connector	5-pin Terminal Block	5-pin Terminal Block	DB9	5-pin Terminal Block
Serial Isolation	2 kV	–	2 kV	2 kV
Operating Temperature	-10 to 60°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

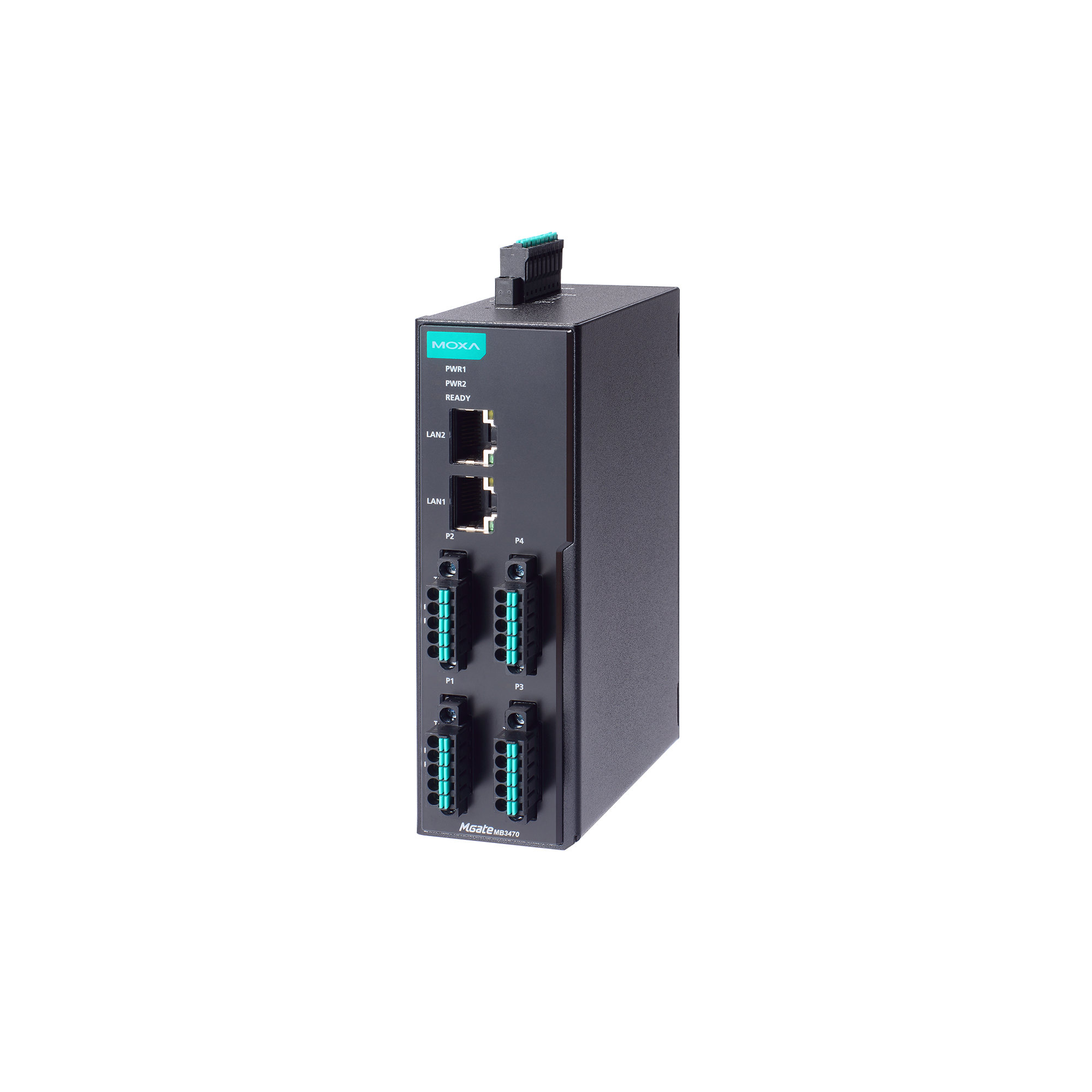

	比較 MGate MB3270-G2	比較 MGate MB3470I-G2-T	比較 MGate MB3470I-TB-G2	比較 MGate MB3470-TB-G2-T
Ethernet	2 x RJ45	2 x RJ45	2 x RJ45	2 x RJ45
No. of Serial Ports	2	4	4	4
Serial Connector	DB9	DB9	5-pin Terminal Block	5-pin Terminal Block
Serial Isolation	–	2 kV	2 kV	–
Operating Temperature	-10 to 60°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細
