UC-3100シリーズ

Arm Cortex-A8 1 GHz IIoTゲートウェイと内蔵LTE Cat.1およびWi-Fiモジュール

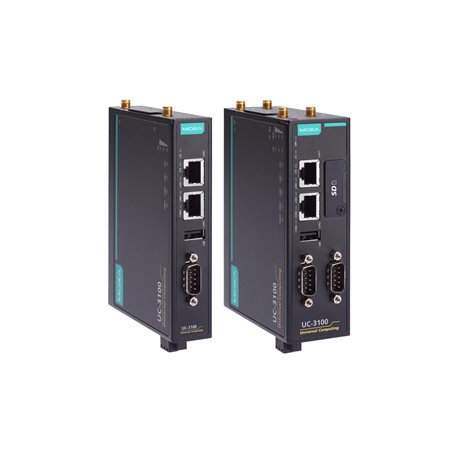

moxa-uc-3100-series-image-(1).jpg | Moxa
moxa-uc-3100-series-image-1-(1).jpg | Moxa
moxa-uc-3100-series-image-2-(1).jpg | Moxa
moxa-uc-3100-series-image-3-(1).jpg | Moxa
moxa-uc-3100-series-image-4-(1).jpg | Moxa
moxa-uc-3100-series-image-5-(1).jpg | Moxa
moxa-uc-3100-series-image-6-(1).jpg | Moxa

機能と特長

  • Armv7 Cortex-A8 1000 MHzプロセッサ
  • 統合されたWi-Fi 802.11a/b/g/n、LTE Cat米国、 EU、APAC向けLTE Cat.1
  • Bluetooth 4.2サポート
  • Verizon/AT&T認定および産業用CE/FCC/UL認定を取得したLTE対応コンピュータ
  • 産業用CAN 2.0 A/Bプロトコルをサポート
  • 動作温度範囲-40～70°C
  • 産業用EMCアプリケーションのためのEN 61000-6-2およびEN 61000-6-4規格に準拠
  • バグ修正とセキュリティパッチを含む2027年までの長期Linuxサポート

認証

  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

Moxa の UC-3100シリーズコンピュータは、現場でのデータの前処理と転送、およびその他の組み込みデータ収集アプリケーション用のスマートゲートウェイとして使用できます。このシリーズには多様なモデルが含まれており、それぞれが異なるワイヤレスオプションとプロトコルをサポートしています。UC-3100は高度な放熱設計により、-40℃～70℃の温度範囲での使用に適しています。Wi-FiとLTE接続は、寒冷環境でも高温環境でも同時に使用できるため、過酷な動作環境下でもアプリケーションのデータ前処理および転送能力を最大限に発揮できます。

UC-3100は、単なるハードウェアソリューションではありません。Moxa Armベースのコンピュータでより優れたユーザーエクスペリエンスを提供するために、UC-3100には、Moxaが開発した長期サポート付きの高性能産業用LinuxディストリビューションであるMoxa Industrial Linuxが搭載されています。



アプリケーション

  • リモートターミナルユニット（RTU）

  • データ収集システム

  • M2M通信（スマートゲートウェイ）

  • デジタルサイネージ

  • ファクトリーオートメーション

  • 車載監視/データロガー（交通用途）

  • プログラマブルルータ

  • エネルギー使用量の最適化

  • 予知メンテナンス

  • 資産管理

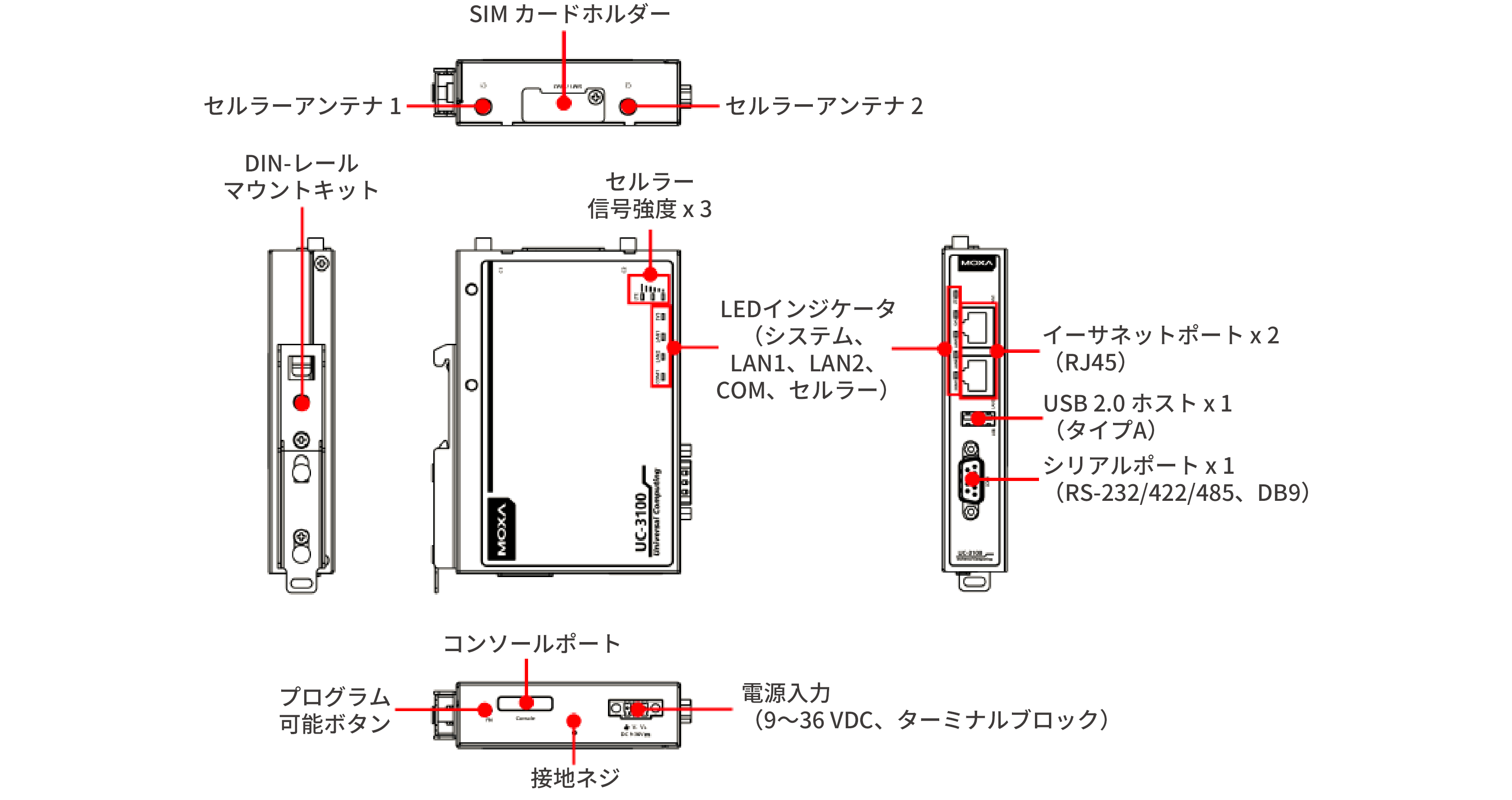

外観

UC-3101

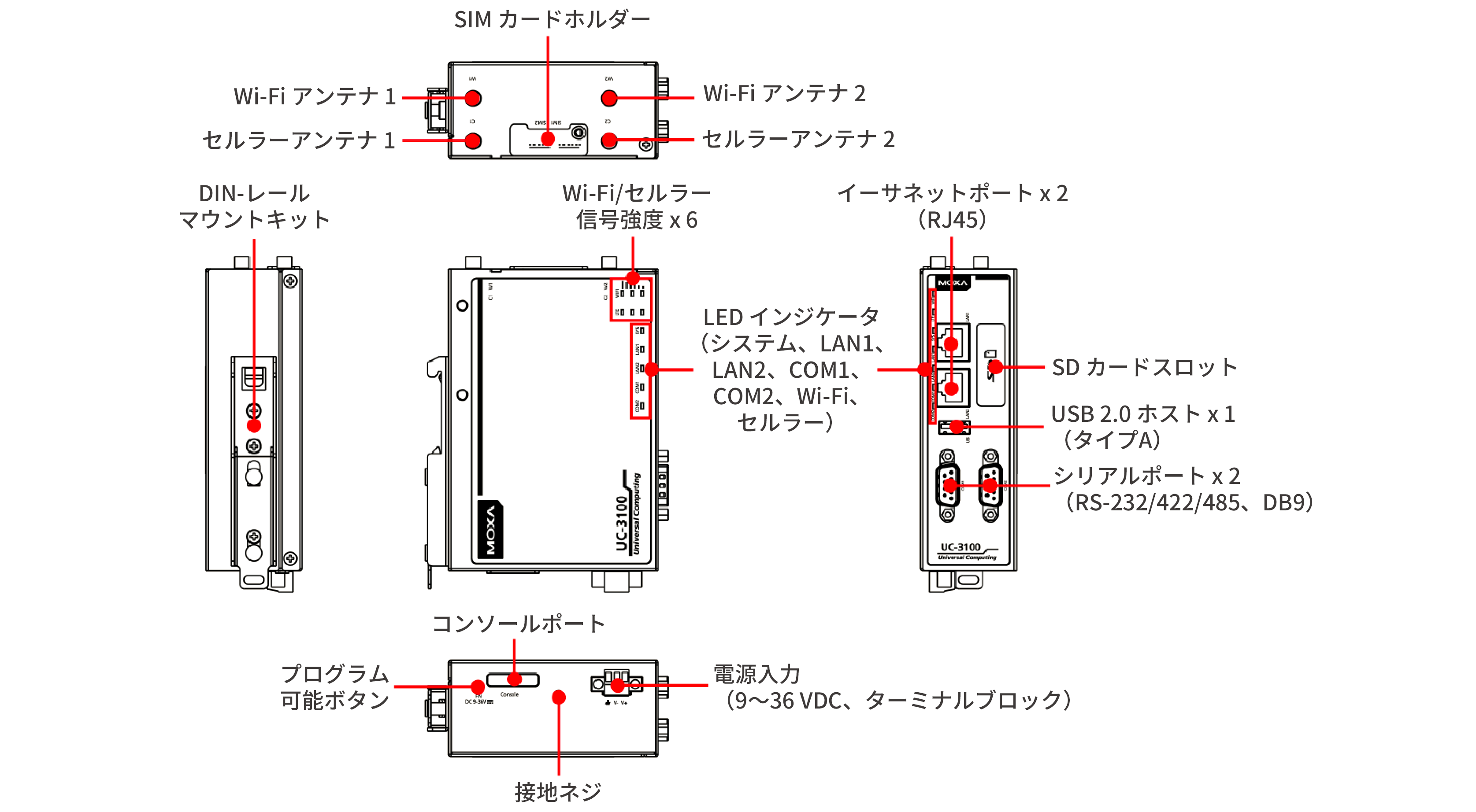

UC-3111（NWモデル以外）

UC-3111（HVモデル）

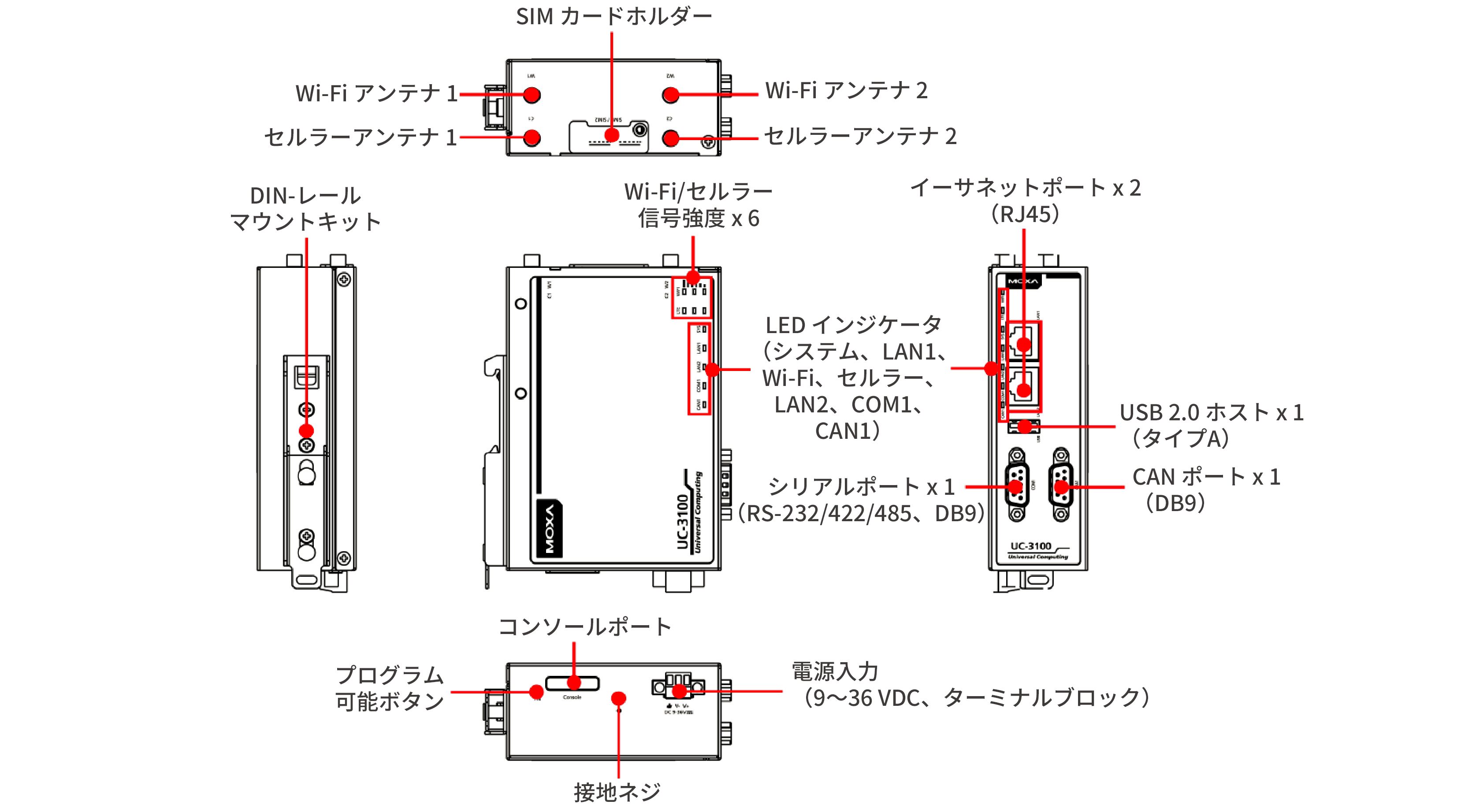

UC-3121



  • CPU

    Armv7 Cortex-A8 1 GHz

  • DRAM

    1 GB DDR3

  • Supported OS

    Moxa Industrial Linux 1 (Debian 9, kernel 4.4), 2027 EOL
    See www.moxa.com/MIL

  • Storage Pre-installed

    8 GB eMMC

  • Storage Slot

    UC-3111/3121 models:
    SD slots x 1

  • Ethernet Ports

    Auto-sensing 10/100 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    UC-3101/3121 models:
    RS-232/422/485 ports x 1, software-selectable (DB9 male)
    UC-3111 models:
    RS-232/422/485 ports x 2, software-selectable (DB9 male)

  • CAN Ports

    UC-3121 models:
    CAN 2.0 A/B x 1 (DB9 male)

  • Wi-Fi Antenna Connector

    UC-3111/UC-3121 models:
    RP-SMA x 2

  • Cellular Antenna Connector

    SMA x 2

  • SIM Format

    Nano

  • Number of SIMs

    2

  • GPS Antenna Connector

    SMA x 1

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Console Port

    RS-232 (TxD, RxD, GND), 4-pin header output (115200, n, 8, 1)

  • TPM

    TPM v2.0

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • No. of Ports

    UC-3101/3121 models: 1
    UC-3111 models: 2

  • Baudrate

    50 bps to 921.60 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF
    ADDC (automatic data direction control) for RS-485
    RTS Toggle (RS-232 only)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • No. of Ports

    UC-3121 models: 1

  • Baudrate

    10 to 1000 kbps

  • Connector

    DB9 male

  • Isolation

    2 kV (built-in)

  • Signals

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Band Options

    US Band:
    LTE Bands: Band 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz) / Band 12 (700
    MHz) / Band 13 (700 MHz) / Band 14 (700 MHz) / Band 66 (1700 MHz) / Band 71 (600
    MHz)
    UMTS Bands: Band 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz)
    Carrier Approval: Verizon, AT&T

    EU Band:
    LTE Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) / Band 7 (2600 MHz) / Band 8 (900
    MHz) / Band 20 (800 MHz) / Band 28A (700 MHz)
    UMTS Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) Band 8 (900 MHz)

    APAC Bands:
    LTE Bands: Band 1 (2100 MHz) / 3 (1800 MHz) / Band 5 (850 MHz) / Band 8 (900 MHz) /
    Band 9 (1700 MHz) / Band 18 (850 MHz) / Band 19 (850 MHz) / Band 26 (850 MHz) /
    Band 28 (700 MHz)
    UMTS Bands: Band 1 (2100 MHz) / Band 5 (850 MHz) / Band 6 (800 MHz) / Band 8 (900 MHz) /
    Band 19 (800 MHz)

  • Frequency Band

    UC-3111-T-LX/UC-3121-T-LX: 2.4 GHz/5 GHz

  • System

    Power x 1

  • CAN

    UC-3121 models:
    1 per port (Tx, Rx)

  • Serial

    1 per port (Tx, Rx)

  • LAN

    1 per port (10/100 Mbps)

  • Wireless Signal Strength

    UC-3101 models:
    Cellular x 3
    UC-3111/UC-3121 models:
    Cellular x 3 and Wi-Fi x 3

  • Input Current

    UC-3101 models: 0.75 A @ 9 VDC, 0.18 A @ 36 VDC
    UC-3111 models: 0.87 A @ 9 VDC, 0.21 A @ 36 VDC
    UC-3121 models: 0.83 A @ 9 VDC, 0.21 A @ 36 VDC

  • Input Voltage

    9 to 36 VDC

  • Power Consumption

    UC-3101 models: 6.75 W
    UC-3111 models: 7.83 W
    UC-3121 models: 7.56 W

  • Housing

    Metal

  • Dimensions (without ears)

    UC-3101 models:
    128.5 x 89.1 x 26 mm (5.06 x 3.51 x 1.02 in)
    UC-3111/UC-3121 models:
    128.5 x 89.1 x 41 mm (5.06 x 3.51 x 1.61 in)

  • Weight

    Product Only: 550 g (1.22 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4
    EN 55032/35
    UKCA
    RCM
    UC-3101 models:
    KC

  • EMI

    FCC Part 15B Class A
    ICES-003 Class A
    EN 55032 Class A
    EN 61000-6-4 Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Radio Frequency

    CE
    FCC
    UKCA
    RCM
    UC-3101 models:
    KC

  • Carrier Approvals

    UC-3101/3111/3121-T-US-LX:
    AT&T, Verizon, and PTCRB

  • International Approval

    CE
    FCC
    UKCA
    RCM
    UC-3101 models:
    KC
    UC-3111 models:
    ANATEL
    ENACOM
    IFETEL/NOM
    NBTC
    SUBTEL
    WPC

  • Safety

    IEC 60950-1
    UL 60950-1
    IEC 62368-1
    UL 62368-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64
    2 grms @ 5 to 500 Hz, random wave, 1 hr per axis (without USB devices attached)

  • Hazardous Locations

    Class I Division 2
    ATEX
    IECEx

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    UC-3101-T-US-LX: 702,846 hrs
    UC-3101-T-EU-LX/T-AP-LX: 585,775 hrs
    UC-3111-T-US-LX: 465,569 hrs
    UC-3111-T-EU-LX/T-AP-LX: 416,081 hrs
    UC-3121-T-US-LX: 474,796 hrs
    UC-3121-T-EU-LX/T-AP-LX: 428,931 hrs

  • Standards

    Telcordia (Bellcore) Standard

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
OS Image for UC-3100 Series
157.6 MB 		ファームウェア
SHA-512
v1.8
  • Moxa Industrial Linux 1 (Debian 9)
 2024年3月20日 2024年3月20日 リリースノート
OS Image for UC-3100 Series
161.6 MB 		ファームウェア
SHA-512
v1.7
  • Moxa Industrial Linux 1 (Debian 9)
 2023年3月6日 2023年3月6日 リリースノート
ThingsPro Edge Software Package (build 3726 for UC-2112-LX/T-LX, UC-8112-LX, UC-3100, UC-8100A-ME-T, and UC-8200 Series)
291.0 MB 		ソフトウェアパッケージ
SHA-512
v2.3.2
  • Moxa Industrial Linux 1 (Debian 9)
 2022年12月16日 2022年12月16日 リリースノート
OS Image for UC-3100 Series
160.9 MB 		ファームウェア
SHA-512
v1.6
  • Moxa Industrial Linux 1.x (Debian 9)
 2022年7月1日 2022年7月1日 リリースノート
OS Image for UC-3100 Series
161.3 MB 		ファームウェア
SHA-512
v1.5
  • Moxa Industrial Linux (Debian 9)
 2022年5月4日 2022年5月4日 リリースノート
OS Image for UC-3100 Series
150.1 MB 		ファームウェア
SHA-512
v1.4
  • Moxa Industrial Linux (Debian 9)
 2021年10月21日 2021年10月21日 リリースノート
OS Image for UC-3100 Series
150.2 MB 		ファームウェア
SHA-512
v1.3
2021年4月16日 2021年4月16日 リリースノート
OS Image for UC-3100 Series
132.6 MB 		ファームウェア
SHA-512
v1.2
  • Moxa Industrial Linux (Debian 9)
 2020年11月6日 2020年11月6日 リリースノート
OS Image for UC-3100 Series
150.8 MB 		ファームウェア
SHA-512
v1.1
  • Moxa Industrial Linux (Debian 9)
 2018年11月5日 2018年11月5日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Declaration of Conformity (cybersecurity) for UC-3100 Series (MIL1)
207.4 KB 		宣言書 英語 v1.0 2025年7月30日 2025年7月30日
Declaration of Conformity (EU/UK) for UC-3100/OnCell 3120 (-EU) Series
319.9 KB 		宣言書 英語 v1.0 2025年5月16日 2025年5月16日
UC-3100 シリーズデータシート
6.4 MB 		データシート 日本語 v3.2 2025年4月29日 2025年4月29日
QIG for UC-3100 Series
1.3 MB 		QIG (クイックインストールガイド) 英語 v4.5 2024年11月26日 2024年11月26日
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB 		マニュアル 英語 v5.2 2024年6月18日 2024年6月18日
FOSS Statement for Moxa Industrial Linux 1.3
204.5 KB 		宣言書 英語 v1.0 2024年3月20日 2024年3月20日
Manual for UC-3100 Series (hardware)
3.5 MB 		マニュアル 英語 v2.3 2023年3月14日 2023年3月14日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB 		テクニカルノート 英語 v1.0 2021年7月12日 2021年7月12日
2D CAD for UC-3100 Series (UC-3101/UC-3121/UC-3111)
1.0 MB 		2D CAD 英語 2019年4月3日 2019年4月3日
2D CAD for UC-3100 Series (UC-3101)
203.0 KB 		2D CAD 英語 2018年11月28日 2018年11月28日
2D CAD for UC-3100 Series (UC-3111)
228.7 KB 		2D CAD 英語 2018年11月28日 2018年11月28日
2D CAD for UC-3100 Series (UC-3121)
227.1 KB 		2D CAD 英語 2018年11月28日 2018年11月28日

関連コンテンツ

フィルター

すべて 導入事例集 ソリューションのパンフレット ホワイトペーパー スポットライト

利用可能なモデル (6)

画像を表示
比較

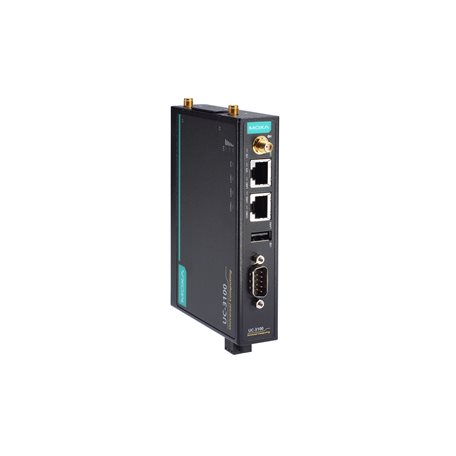

moxa-uc-3101-t-us-lx-image.jpg | MoxaUC-3101-T-US-LX
比較
moxa-uc-3101-t-eu-lx-image.jpg | MoxaUC-3101-T-EU-LX
比較

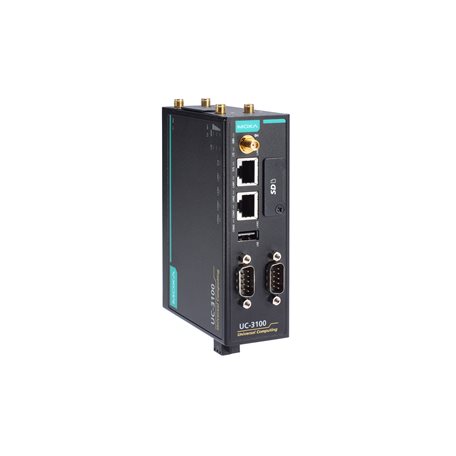

moxa-uc-3111-t-us-lx-image.jpg | MoxaUC-3111-T-US-LX
比較
moxa-uc-3111-t-eu-lx-image.jpg | MoxaUC-3111-T-EU-LX
Carrier ApprovalAT&T–AT&T–
Wi-Fi––✓✓
CAN––––
SD Slot––11
Serial1122
CPU1 GHz1 GHz1 GHz1 GHz
RAM512 MB512 MB512 MB512 MB
eMMC4 GB4 GB4 GB4 GB
USB1111
LTECat. 1Cat. 1Cat. 1Cat. 1
SIM Slots2222
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-uc-3121-t-us-lx-image.jpg | MoxaUC-3121-T-US-LX
比較

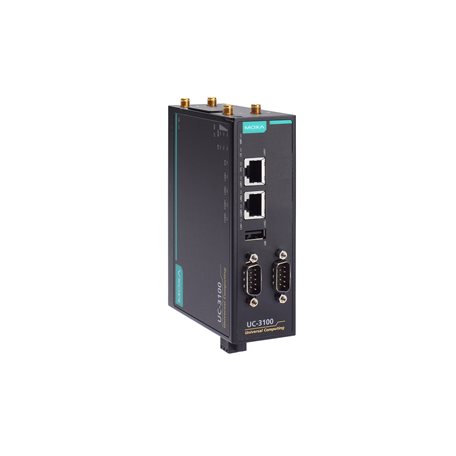

moxa-uc-3121-t-eu-lx-image.jpg | MoxaUC-3121-T-EU-LX
Carrier ApprovalAT&T–
Wi-Fi✓✓
CAN11
SD Slot––
Serial11
CPU1 GHz1 GHz
RAM512 MB512 MB
eMMC4 GB4 GB
USB11
LTECat. 1Cat. 1
SIM Slots22
見積りに追加バッグを見る見積りに追加バッグを見る
