MC-1100シリーズ

危険な環境対応、DNV認証取得、動作温度-40～70°CのIntel Atom® E3800 DINレールコンピュータ

moxa-mc-1100-series-image-(1).jpg | Moxa

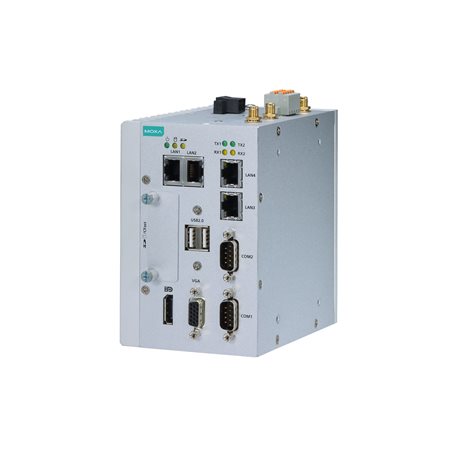

moxa-mc-1100-series-image-2-(1).jpg | Moxa
moxa-mc-1100-series-image-3-(1).jpg | Moxa
moxa-mc-1100-series-image-4-(1).jpg | Moxa
moxa-mc-1100-series-image-5-(1).jpg | Moxa
moxa-mc-1100-series-image-6-(1).jpg | Moxa

機能と特長

  • Intel Atom® クアッドコアE3845プロセッサ
  • デュアルストレージ（SDおよびCFastスロット）
  • デュアル独立型ディスプレイ（VGA + ディスプレイポート）
  • 多様なインターフェースを搭載：シリアルポート x 2、ギガLAN x 4、DI x 4、DO x 4、USB 2.0ポート x 2
  • Wi-Fi、3G、LTE、GPS向けMini-PCIeソケット
  • 12～36 VDCの広範囲の絶縁電源入力
  • -40～70°Cのシステム動作温度範囲
  • 船級、ATEX、IECEx Zone 2に準拠

認証

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MC-1100シリーズは、DINレール取り付け可能なファンレスx86組み込みコンピュータであり、Intel Atom® E3800シリーズプロセッサを搭載し、接続性を最大化する最も信頼性の高いI/O設計を特徴とし、無線モジュール（Wi-Fi/3G/LTE）をサポートしているため、多様な通信アプリケーションに適しています。

MC-1100の広い動作温度範囲（-40～70°C）および安全規格/EMI/EMS準拠により、海洋通信、石油およびガス現場サイト監視、輸送などの重要環境における、インテリジェントなコンピューティングおよび通信ソリューションに最適です。

MC-1100シリーズは、デバイスのI/Oステータスの監視とアラート、システム温度の監視とアラート、システム電源管理用のMoxa Proactive Monitoringツールをサポートしています。システムのステータスを細かく監視することで、障害からの回復が容易になり、アプリケーションに最も信頼性の高いプラットフォームを提供できます。

MC-1100シリーズは、Microsoft Azure Certified for IoT認証を取得しています。Microsoftのリファレンス設定を活用でき、産業用IoTアプリケーション向けにMicrosoft Azure IoTサービスと連携して動作することが確認されています。

Azure Certified for IoTプログラムの詳細については、https://catalog.azureiotsuite.com/をご覧ください。MoxaのAzure Certified for IoT製品のリストは、https://catalog.azureiotsuite.com/?q=moxaで入手可能です。



外観

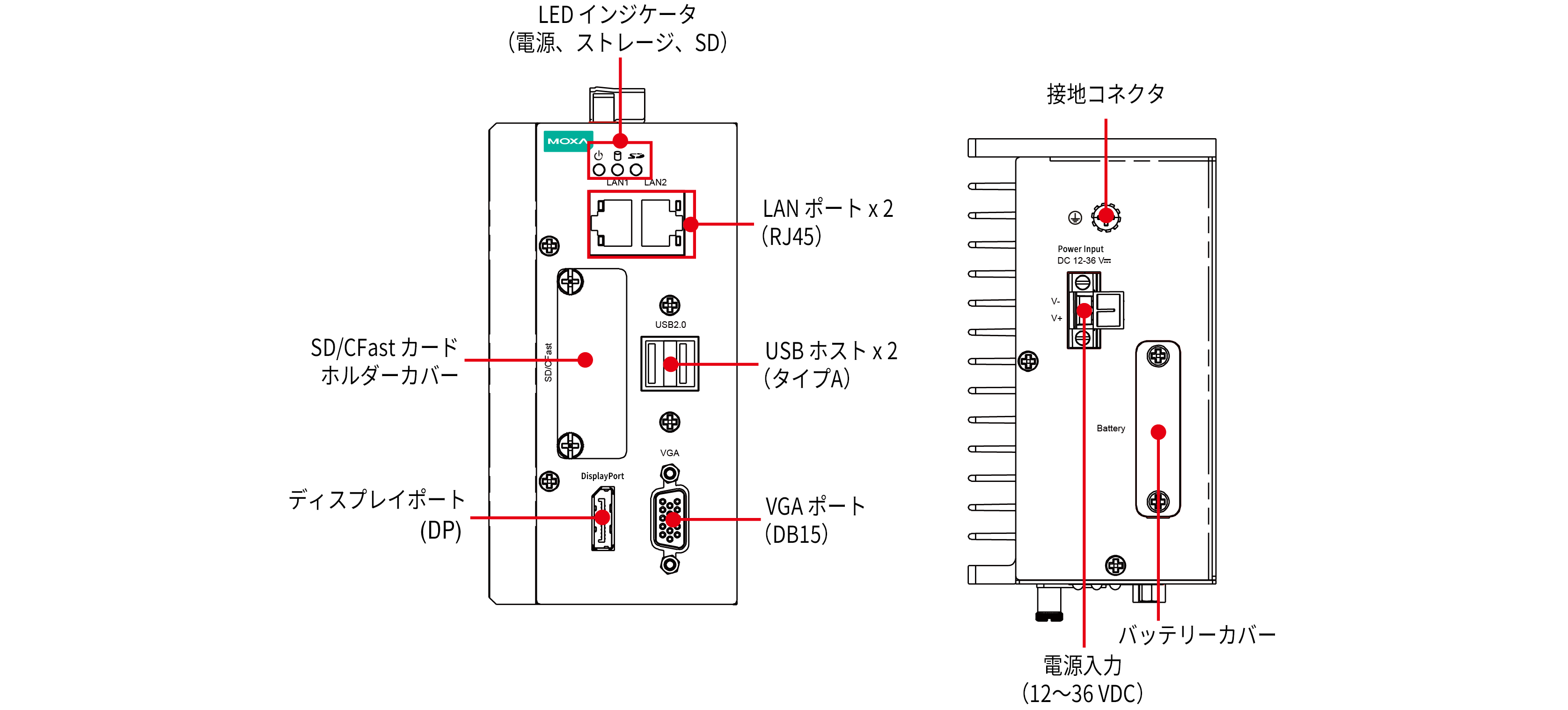

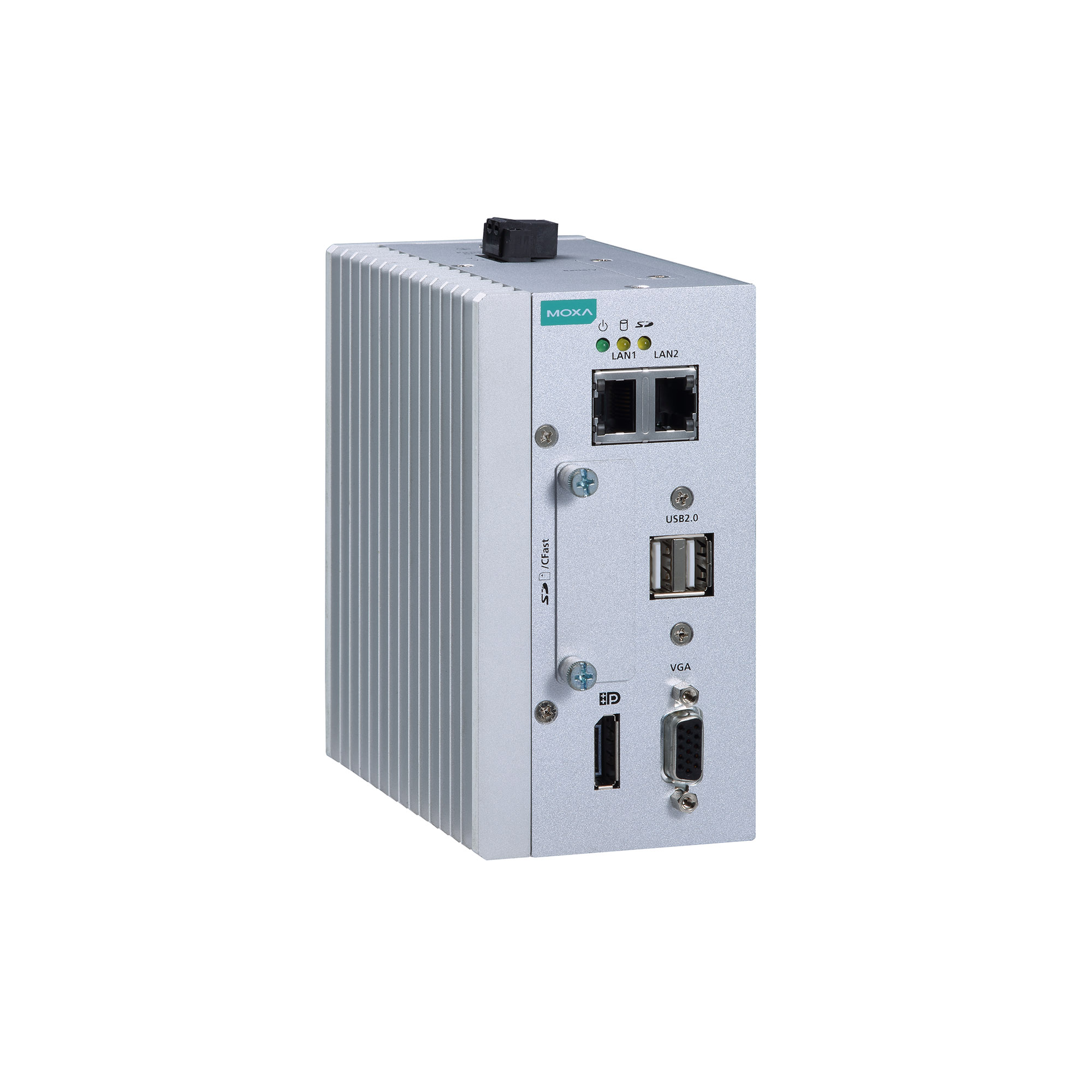

MC-1111

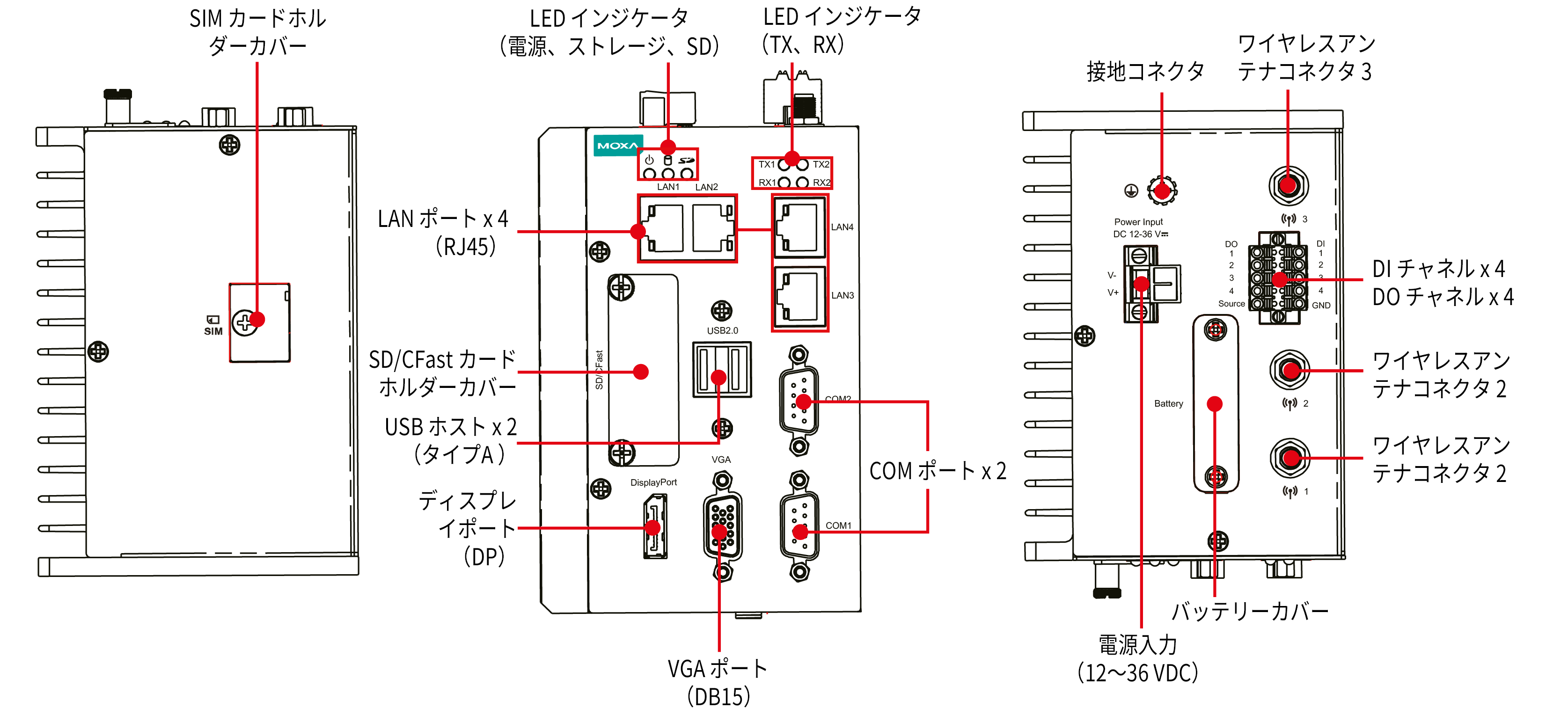

MC-1121

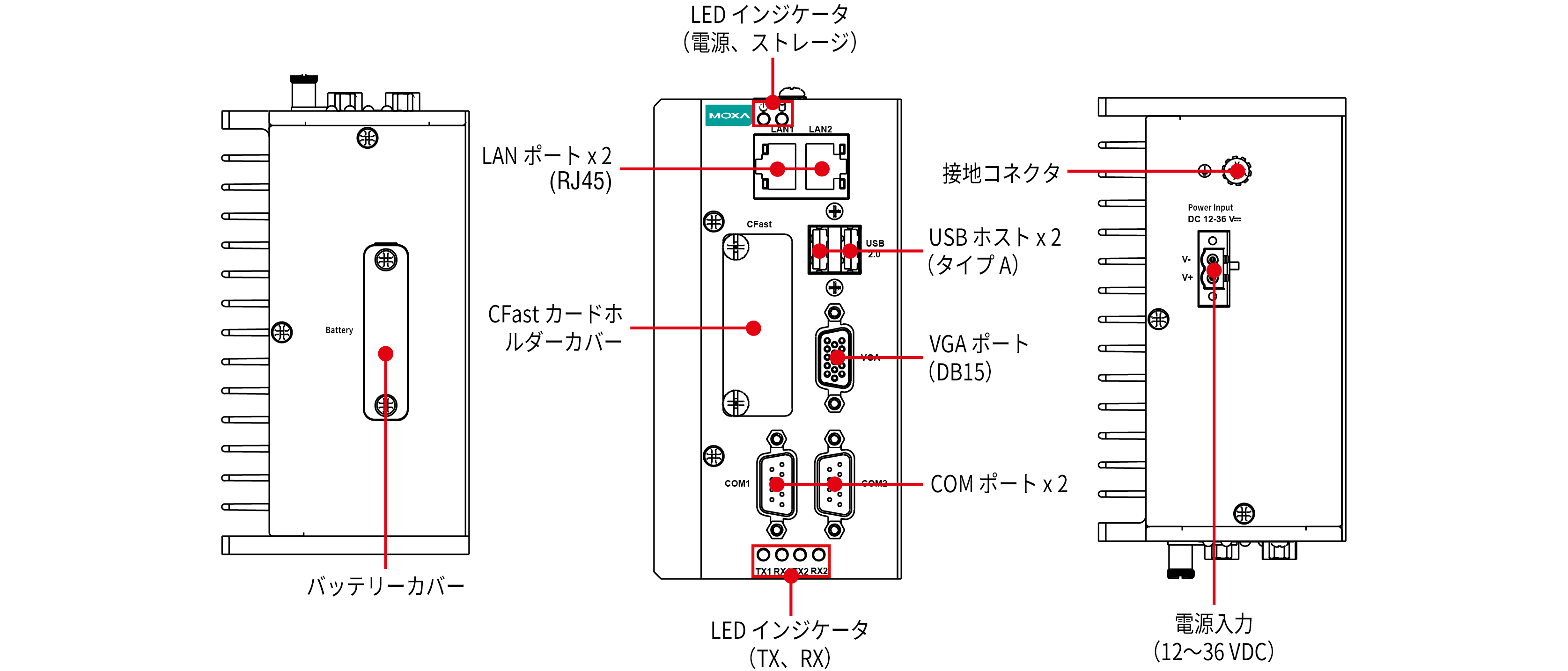

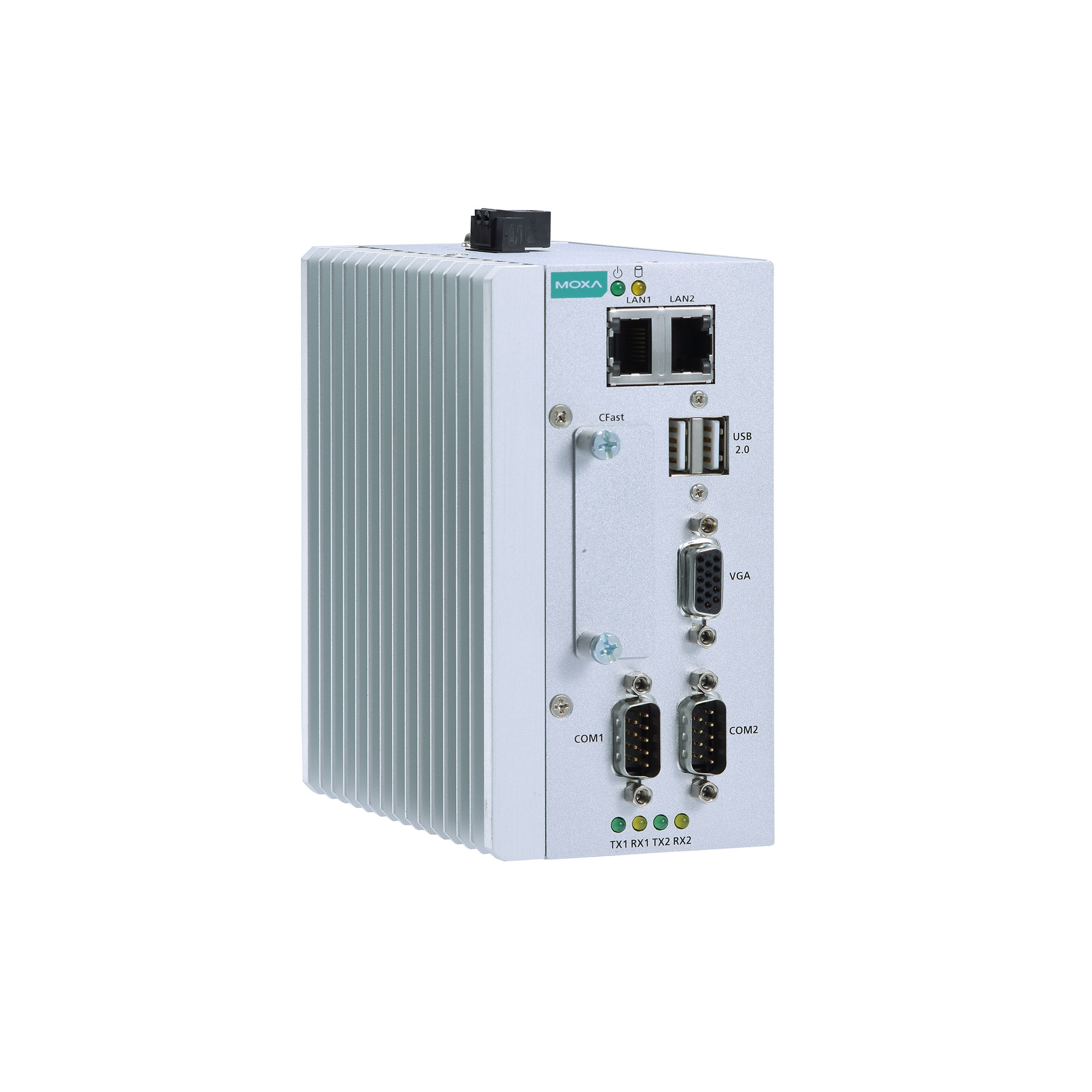

MC-1112

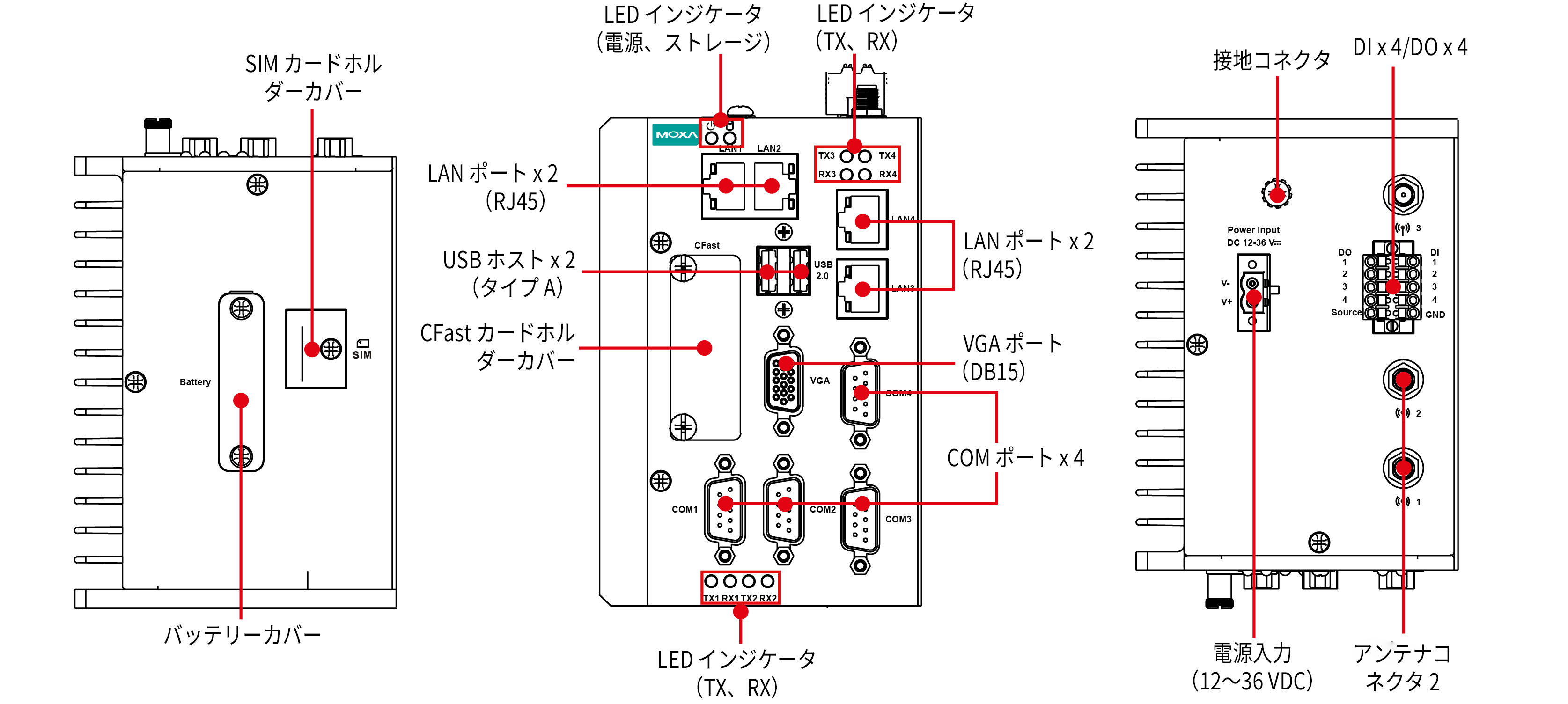

MC-1122



  • CPU

    MC-1100-E2-T models: Intel Atom® E3826 processor (1M cache, 1.46 GHz)
    MC-1100-E4-T models: Intel Atom® E3845 processor (2M cache, 1.91 GHz)

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    4 GB DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slots x 1

  • Supported OS

    Windows 10 IoT Enterprise LTSC 2021
    Linux Debian 9 (kernel v4.9)

  • Storage Slot

    All models: CFast x 1
    MC-1111/1121 models: SD x 1

  • Ethernet Ports

    MC-1111/1112 models: Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2
    MC-1121/1122 models: Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Channels

    MC-1121/1112 models: RS-232/422/485 ports x 2, software-selectable (DB9 male)
    MC-1122 models: RS-232/422/485 ports x 4, software-selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors

  • Digital Input

    MC-1121/1122 models: DIs x 4

  • Digital Output

    MC-1121/1122: DOs x 4

  • Expansion Slots

    mPCIe slots x 1

  • TPM

    TPM v1.2 (MC-1122-E4-TPM-T only)

  • Video Output

    MC-1111/1121 models: VGA x 1, DisplayPort x 1
    All models: VGA x 1, 15-pin D-sub connector (female)

  • Number of SIMs

    MC-1121/1122 models: 1

  • SIM Format

    MC-1121/1122 models: Mini

  • System

    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    MC-1112/1121/1122 models: 2 per port (Tx, Rx)

  • Baudrate

    MC-1112/1121/1122 models: 50 bps to 115.2 kbps

  • Connector

    MC-1112/1121/1122 models: DB9 male

  • Data Bits

    MC-1112/1121/1122 models: 5, 6, 7, 8

  • Flow Control

    MC-1112/1121/1122 models:
    Automatic Data Direction Control (ADDC) for RS-485
    RTS/CTS, XON/XOFF

  • Isolation

    MC-1112/1121/1122 models: N/A

  • Parity

    MC-1112/1121/1122 models: None, Even, Odd, Space, Mark

  • Input Voltage

    11.4 to 36 VDC

  • Power Connector

    Terminal block (for DC models)

  • Power Consumption

    30 W (max.)

  • Automatic Reboot Trigger

    Built-in WDT

  • Housing

    Metal

  • Dimensions

    MC-1111/1112 models: 132 x 122 x 68 mm (5.2 x 4.81 x 2.68 in)
    MC-1121/1122 models: 132 x 122 x 87 mm (5.2 x 4.81 x 3.43 in)

  • Weight

    MC-1111/1112 models: 1,022 g (2.25 lb)
    MC-1121/1122 models: 1,340 g (2.95 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -45 to 75°C (-49 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    All models excluding MC-1121-E4-T-US:
    ATEX Zone 2
    IECEx Zone 2
    Class I Division 2

  • Maritime

    DNV
    IEC 60945
    LR

  • Radio Frequency

    FCC

  • Safety

    UL 60950-1

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for MC-1100 Series (Windows 10 IoT Enterprise LTSC 2021)
235.1 MB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2024年12月13日 2024年12月13日 リリースノート
Utility for MC-1100 Series (Windows 10 IoT Enterprise LTSC 2021)
2.9 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2024年12月13日 2024年12月13日 リリースノート
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート
Proactive Monitoring v2.x Software Package
68.4 MB 		ソフトウェアパッケージ
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 リリースノート
Utility for MC-1112-E4-T (SerialInterface tool)
215.9 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2019年6月12日 2019年6月12日 リリースノート
Utility for MC-1122-E4-T (SerialInterface tool)
215.9 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2019年6月12日 2019年6月12日 リリースノート
Utility for MC-1100 Series (Tools for Windows Embedded Standard 7)
203.3 MB 		ユーティリティ
SHA-512
v1.1
  • Windows Embedded Standard 7
 2019年3月19日 2019年3月19日
Firmware for MC-1100 Series (Linux)
635.3 MB 		ファームウェア
SHA-512
v2.0
  • Debian 9.x
 2019年3月5日 2019年3月5日 リリースノート
Firmware for MC-1100 Series (Linux)
709.6 MB 		ファームウェア
SHA-512
v1.1
  • Debian 8.x
 2017年4月19日 2017年4月19日 リリースノート
Utility for MC-1100 Series (Tools for Windows Embedded Standard 7)
18.4 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 7
 2016年6月29日 2016年6月29日
Driver for MC-1100 Series (Linux)
215.7 KB 		ドライバー
SHA-512
v1.0
  • Debian 8.x
 2016年6月29日 2016年6月29日
Driver for MC-1100 Series (expansion module for Windows 7)
108.6 MB 		ドライバー
SHA-512
v1.0
  • Windows Embedded Standard 7
 2016年6月29日 2016年6月29日
Driver for MC-1100 Series (Peripheral for Windows 7)
349.9 MB 		ドライバー
SHA-512
v1.0
  • Windows Embedded Standard 7
 2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Cellular Module)
428.0 KB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Debian 8.x
 2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Linux example code)
3.0 KB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Debian 8.x
 2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Windows 7 example code for MC-1111/1121)
9.6 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 7
 2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Windows 7 example code for MC-1112/1122)
10.5 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 7
 2016年6月29日 2016年6月29日
Utility for MC-1100 Series (SetInterface for Linux)
4.1 KB 		ユーティリティ
SHA-512
v1.0
  • Debian 8.x
 2016年6月29日 2016年6月29日

サポートドキュメント

フィルター

すべて 互換性ガイド データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Datasheet for MC-1100 Series
6.0 MB 		データシート 日本語 v1.5 2026年4月24日 2026年4月24日
FOSS Statement for MC-1100 series, MC-1200 series, MC-3201 series, MC-7400 series
216.6 KB 		宣言書 英語 v1.0 2024年10月2日 2024年10月2日
QIG for MC-1100 Series
1.7 MB 		QIG (クイックインストールガイド) 英語 v3.5 2024年7月31日 2024年7月31日
Declaration of Conformity for MC-1122-E4-TPM-T/AIG-501
315.5 KB 		宣言書 英語 v1.0 2024年5月10日 2024年5月10日
Declaration of Conformity for MC-1100 Series
519.7 KB 		宣言書 英語 v1.0 2023年10月25日 2023年10月25日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		マニュアル 英語 v1.2 2023年1月20日 2023年1月20日
Manual for MC-1100 Series (hardware)
6.3 MB 		マニュアル 英語 v4.1 2021年10月5日 2021年10月5日
Compatibility Guide for MC-1100 Series
619.6 KB 		互換性ガイド 英語 v2.3 2019年2月19日 2019年2月19日
Manual for MC-1100 Series (Linux)
2.5 MB 		マニュアル 英語 v1.0 2017年5月11日 2017年5月11日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット ホワイトペーパー

利用可能なモデル (10)

画像を表示
比較
moxa-mc-1111-e2-t-image.jpg | MoxaMC-1111-E2-T
比較
moxa-mc-1111-e4-t-image.jpg | MoxaMC-1111-E4-T
比較
moxa-mc-1121-e2-t-image.jpg | MoxaMC-1121-E2-T
比較

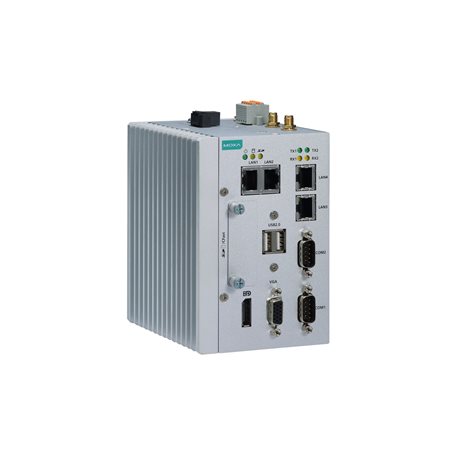

moxa-mc-1121-e4-t-image.jpg | MoxaMC-1121-E4-T
CPUIntel Atom® E3826Intel Atom® E3845Intel Atom® E3826Intel Atom® E3845
RAM4 GB4 GB4 GB4 GB
Storage Slots1 x CFast
1 x SD		1 x CFast
1 x SD		1 x CFast
1 x SD		1 x CFast
1 x SD
OS Preinstalled––––
LAN/Serial2/–2/–4/24/2
USB 2.02222
Video Outputs1 x VGA
1 x DP		1 x VGA
1 x DP		1 x VGA
1 x DP		1 x VGA
1 x DP
Interface Expansion––1 x mPCIe1 x mPCIe
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-mc-1121-e4-t-w7e-image.jpg | MoxaMC-1121-E4-T-W7E
比較
moxa-mc-1112-e2-t-image.jpg | MoxaMC-1112-E2-T
比較
moxa-mc-1112-e4-t-image.jpg | MoxaMC-1112-E4-T
比較
moxa-mc-1122-e2-t-image.jpg | MoxaMC-1122-E2-T
CPUIntel Atom® E3845Intel Atom® E3826Intel Atom® E3845Intel Atom® E3826
RAM4 GB4 GB4 GB4 GB
Storage Slots1 x CFast (32 GB preinstalled)
1 x SD		1 x CFast1 x CFast1 x CFast
OS PreinstalledWS7E–––
LAN/Serial4/22/22/24/4
USB 2.02222
Video Outputs1 x VGA
1 x DP		1 x VGA1 x VGA1 x VGA
Interface Expansion1 x mPCIe––1 x mPCIe
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-mc-1122-e4-t-image.jpg | MoxaMC-1122-E4-T
比較
moxa-mc-1122-e4-tpm-t-image.jpg | MoxaMC-1122-E4-TPM-T
CPUIntel Atom® E3845Intel Atom® E3845
RAM4 GB4 GB
Storage Slots1 x CFast1 x CFast
OS Preinstalled––
LAN/Serial4/44/4
USB 2.022
Video Outputs1 x VGA1 x VGA
Interface Expansion1 x mPCIe1 x mPCIe
見積りに追加バッグを見る見積りに追加バッグを見る
