MC-1200シリーズ

Intel® Core™ i7プロセッサー搭載、IIoT、AI、機械学習アプリケーション向けに設計された、超コンパクトで堅牢なエッジコンピュータ

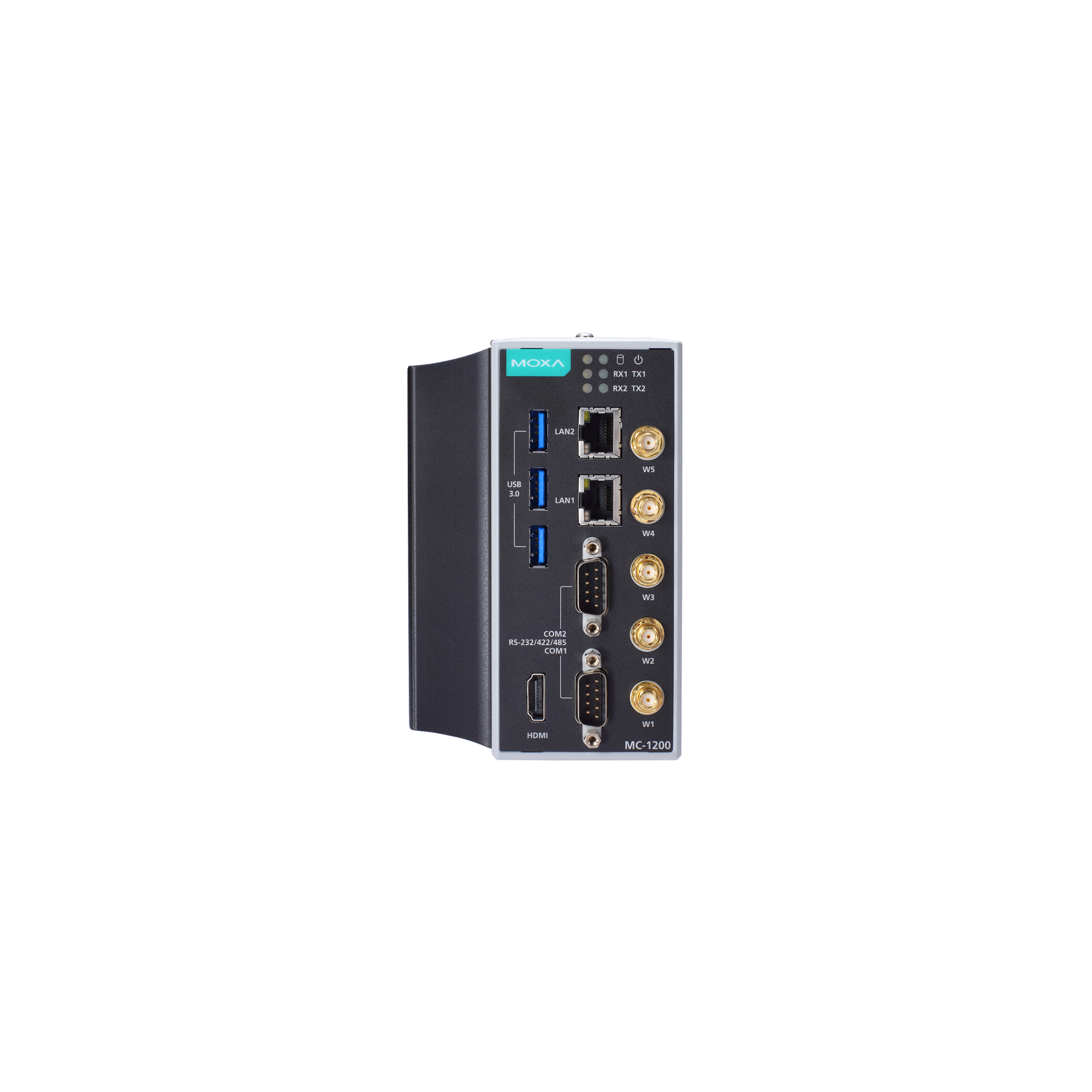

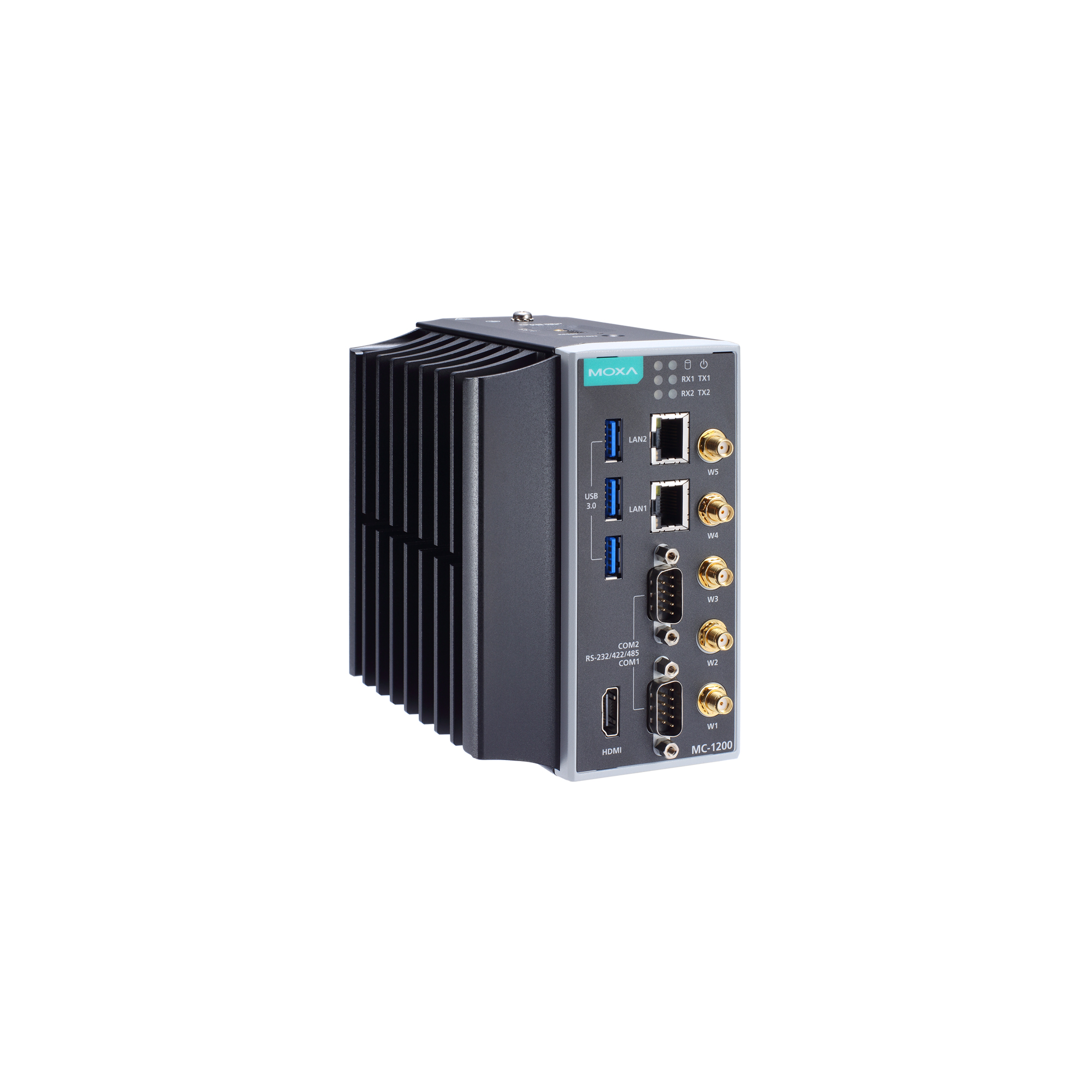

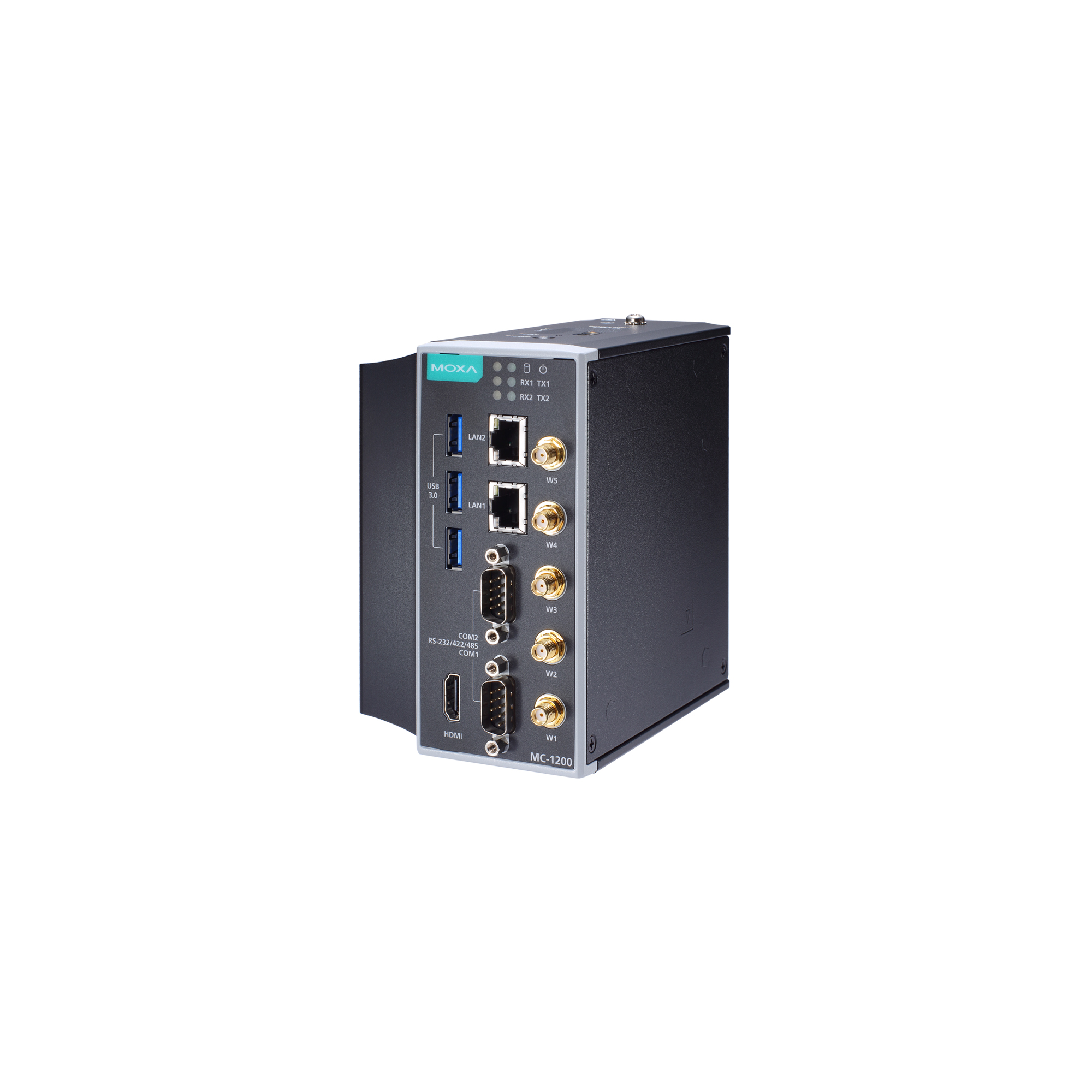

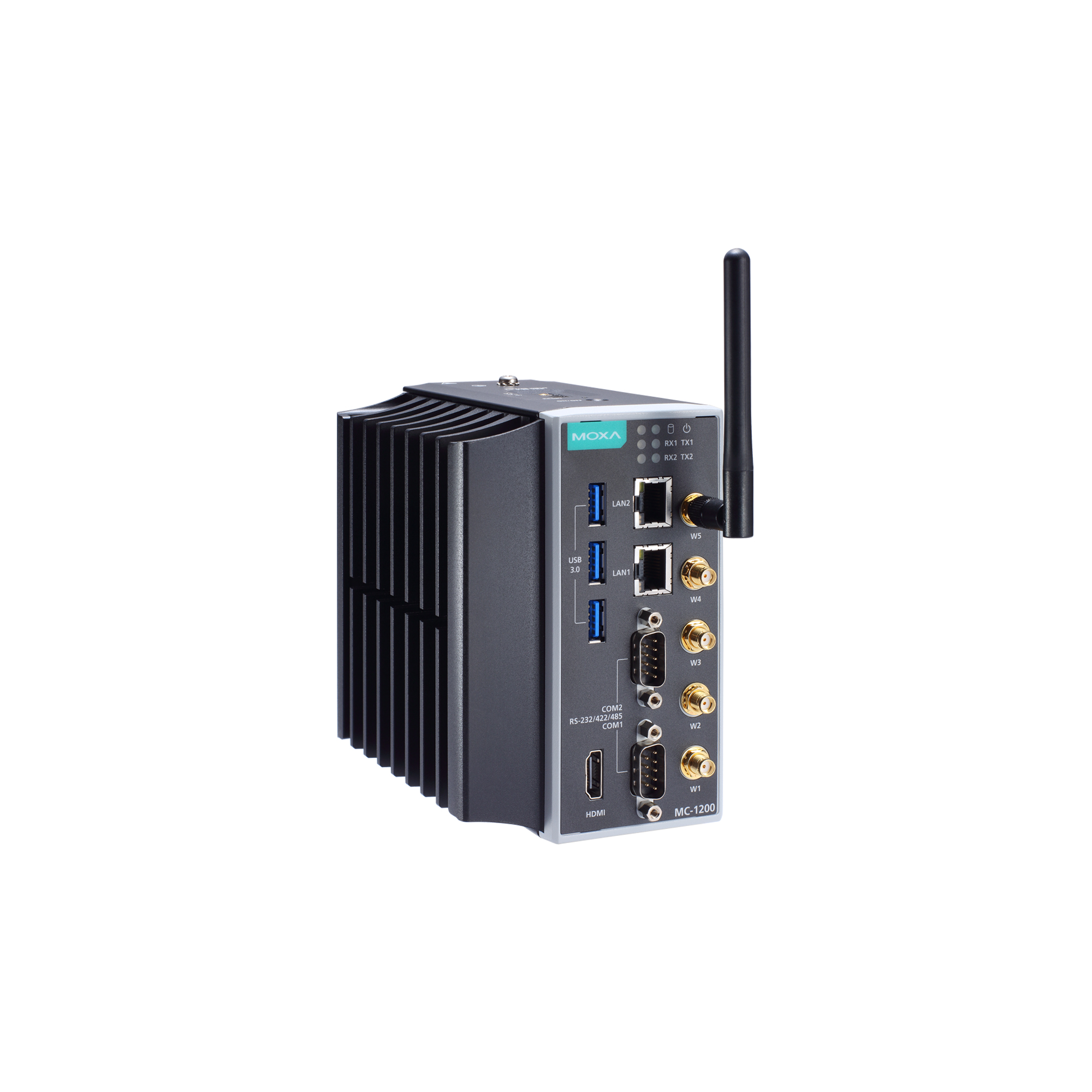

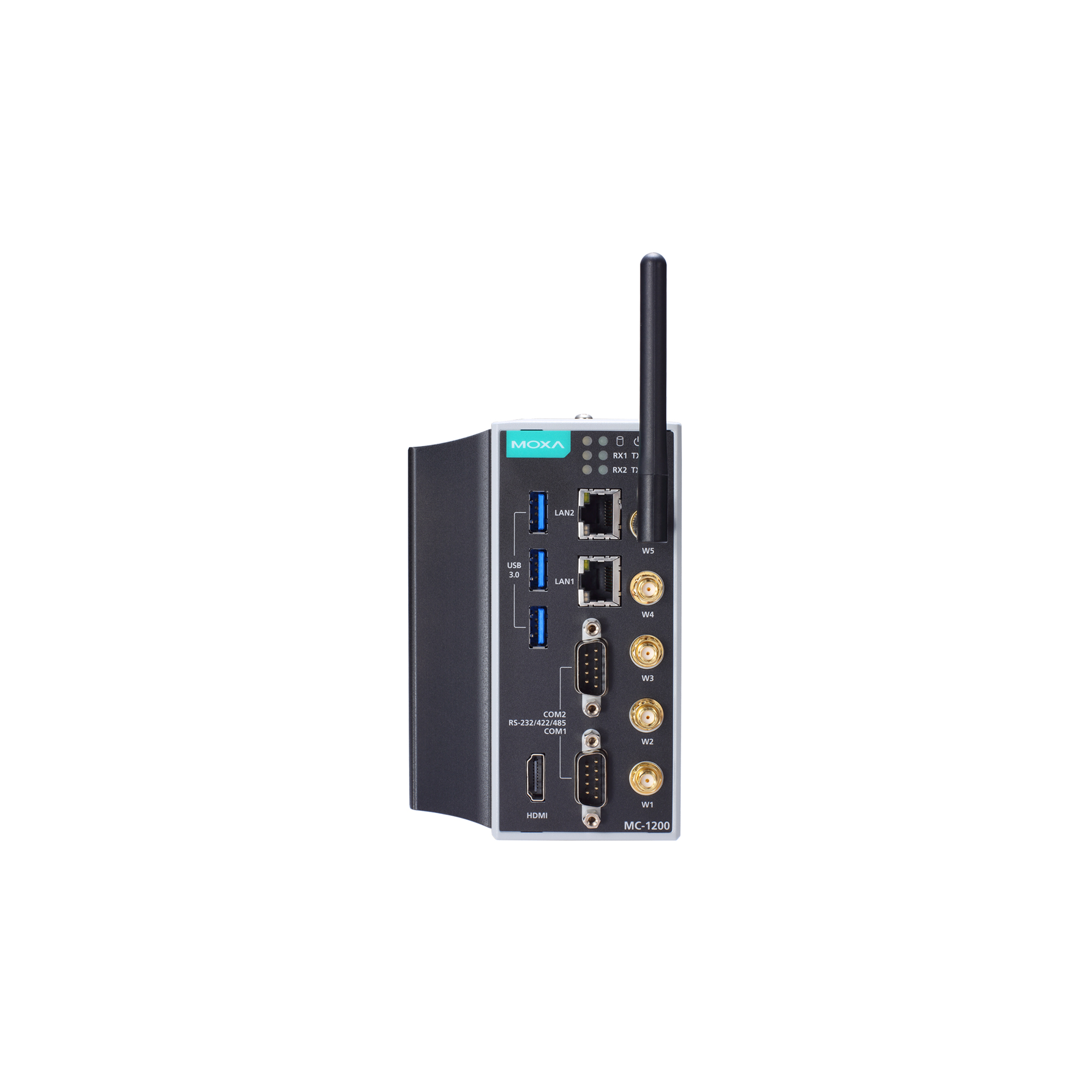

moxa-mc-1200-series-image-(1).jpg | Moxa
moxa-mc-1200-series-image-1-(1).jpg | Moxa
moxa-mc-1200-series-image-2-(1).jpg | Moxa
moxa-mc-1200-series-image-3-(1).jpg | Moxa
moxa-mc-1200-series-image-4-(1).jpg | Moxa
moxa-mc-1200-series-image-5-(1).jpg | Moxa

機能と特長

  • WiFi、3G、LTE、GPS、およびmSATA拡張モジュール向けMini-PCIeソケットx 3
  • 第7世代Intel® Core™ プロセッサ（Kaby Lake U）
  • 2つの内蔵DDR4メモリスロット（最大合計容量32 GB）
  • TPM 2.0モジュール内蔵
  • 多様なインターフェースを搭載：シリアルポートx 2、ギガLAN x 2、USB 3.0（タイプA）ポートx 3

認証

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MC-1200シリーズコンピュータは、第7世代Intel® Celeron®またはIntel® Core™ i3、i5、またはi7プロセッサを中心に構築されており、1つのHDMIディスプレイポート、3つのUSB 3.0ポート、2つのギガビットLANポート、および2つの3-in-1 RS-232/422/485シリアルポートを備えています。 MC-1200には、2.5インチHDD/SSDスロットと内蔵TPM 2.0モジュールが装備されています。

A柔軟なシステム統合と拡張のための3つの独立したスロットを備えたモジュール設計により、付加価値と利便性が提供されます。ユーザーには、Wi-Fi、3G、LTE、GPS、mSATA拡張モジュールなど、さまざまな通信モジュールを追加するためのオプションが用意されています。

UL Class 1 Division 2、ATEXおよびIECEx Zone 2に準拠したMC-1200は、石油・ガスアプリケーション向けに安定した信頼性の高いシステム動作を確実に提供します。 Class 1 Division 2（C1D2）は、潜在的に危険な環境での使用を許可する製品に対して発行される認証です。危険な作業環境の例としては、可燃性または爆発性のガス、特定の化学物質、浮遊繊維、または蒸気が異常な状況下で過剰になる可能性がある場所が含まれます。

MC-1200は、低温または高温、湿度、高振動、電力サージに継続的にさらされるなどの極限状態で確実に動作するように設計されており、重工業、ソーラーグリッド、上下水道、石油/ガス、および輸送アプリケーションに最適です。

プロアクティブ監視機能

Moxaプロアクティブ監視は、ユーザーが複数のシステムパラメータを追跡できるようにする、小フットプリントでリソースにやさしく、使いやすいユーティリティです。ユーザーは、ユーザーインターフェースのパラメータに対応するアイコンをクリックするだけで、これらのキーパーツの現在のパラメータ値を表示できます。ユーザー定義キーパーツインジケータ（KPI）は、コンピュータのキーパーツを監視するために使用されます。これらのKPIが事前設定されたしきい値を超えると、リレーおよびSNMPトラップを介して可視および/または音声警報が自動的にトリガーされ、オペレータが予測保守タスクを十分に事前設定することによってシステムダウンタイムを回避することが非常に便利になります。

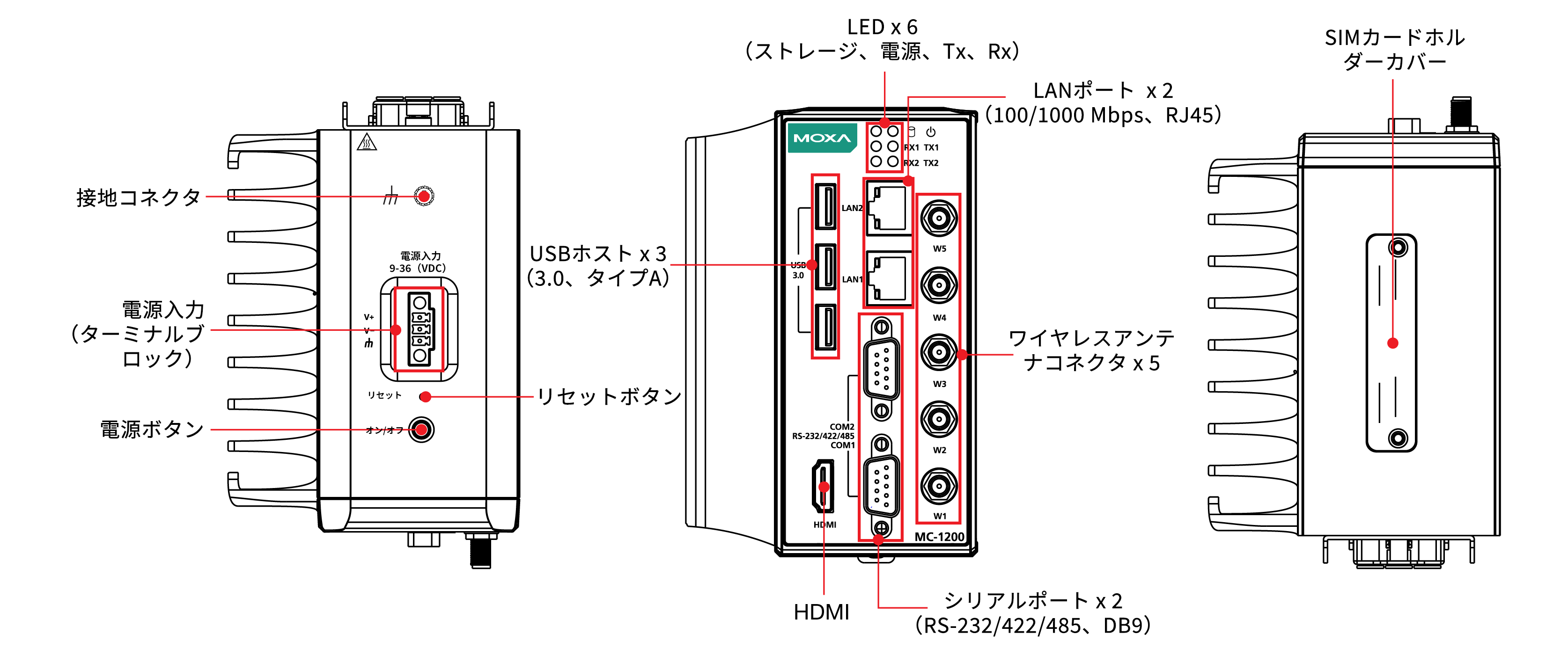

外観

  • CPU

    MC-1220-KL7-T-S: Intel® Core™ i7-7600U Processor (4M Cache, up to 3.90 GHz)
    MC-1220-KL5-T-S: Intel® Core™ i5-7300U Processor (3M Cache, up to 3.50 GHz)
    MC-1220-KL1-T-S: Intel® Celeron® Processor 3965U (2M Cache, 2.20 GHz)
    MC-1220-KL5-T: Intel® Core™ i5-7300U Processor (3M Cache, up to 3.50 GHz)

  • Storage Slot

    mSATA slots x 1, SATA 3.0, internal mini-PCIe socket

  • System Memory Slot

    SODIMM DDR4 slot x 2, up to 32 GB max.

  • Supported OS

    Linux Debian 9, 64-bit, kernel 4.9 (optional via CTOS)
    Windows 10 Enterprise LTSC 1809 64-bit (optional via CTOS)

  • Graphics Controller

    MC-1220-KL7-T-S: Intel® HD Graphics 620
    MC-1220-KL5-T-S: Intel® HD Graphics 620
    MC-1220-KL1-T-S: Intel® HD Graphics 610
    MC-1220-KL5-T: Intel® HD Graphics 620

  • Video Input

    HDMI x 1, up to 3840 x 2160 resolution at 30 Hz

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors

  • Buttons

    Reset button

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485 (software selectable)

  • Serial Ports

    2 x RS-232/422/485

  • Flow Control

    RTS/CTS, XON/XOFF

  • Baudrate

    50 bps to 115.2 kbps

  • ESD Protection

    4 kV contact, 8 kV air

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • System

    Power x 1

  • Serial

    2 per port (Tx, Rx)

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Installation

    Wall mounting (with optional kit), DIN-rail mounting

  • Housing

    Metal

  • Dimensions

    134 x 60.4 x 120 mm (5.28 x 2.38 x 4.72 in)

  • Weight

    Product only: 1.40 kg (0.63 lb)

  • Green Product

    RoHS, CRoHS, WEEE

  • Power Button

    ON/OFF (rear panel)
    Reset button

  • Input Voltage

    9 to 36 VDC

  • Input Current

    8 A @ 9 VDC, 2 A @ 36 VDC

  • Power Consumption

    72 W

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Shock

    IEC 60068-2-27

  • Safety

    UL 60950-1, UL 62368-1, EN 60950-1, EN 62368-1

  • EMC

    EN 55032/35, CISPR 32, FCC Part 15B Class A

  • Hazardous Locations

    ATEX Zone 2, IECEx Zone 2, Class I Division 2

  • Alert Tools

    Built-in RTC (real-time clock) with lithium battery backup

  • Time

    510,913 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート
Proactive Monitoring Software Package (Windows edition)
68.4 MB 		ソフトウェアパッケージ
SHA-512
v2.2
  • Windows 10
 2021年8月3日 2021年8月3日 リリースノート
Firmware for MC-1200 Series (Linux)
1.0 GB 		ファームウェア
SHA-512
v1.0
  • Debian 9.x
 2021年8月2日 2021年8月2日 リリースノート
Software Package for MC-1200 Series (Windows 10 example code)
18.8 MB 		ソフトウェアパッケージ
SHA-512
v1.1
  • Windows 10
 2021年7月4日 2021年7月4日 リリースノート
Driver for MC-1200 Series (Windows 10 peripherals)
751.3 MB 		ドライバー
SHA-512
v1.0
  • Windows 10
 2021年7月4日 2021年7月4日 リリースノート
Utility for MC-1200 Series (SerialInterface, IOController, and PCIEPowerService)
1.5 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10
 2021年7月4日 2021年7月4日 リリースノート

サポートドキュメント

フィルター

すべて データシート マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
QIG for MC-1200 Series
2.3 MB 		QIG (クイックインストールガイド) 英語 v3.1 2021年5月5日 2021年5月5日
Manual for MC-1200 Series (Linux)
2.4 MB 		マニュアル 英語 v1.0 2020年12月8日 2020年12月8日
MC-1200シリーズデータシート
4.4 MB 		データシート 日本語 v1.0 2020年6月29日 2020年6月29日
Manual for MC-1200 Series (hardware)
9.1 MB 		マニュアル 英語 v1.0 2020年6月29日 2020年6月29日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット ホワイトペーパー

利用可能なモデル (4)

画像を表示
比較
moxa-mc-1220-kl1-t-s-image.jpg | MoxaMC-1220-KL1-T-S
比較
moxa-mc-1220-kl5-t-s-image.jpg | MoxaMC-1220-KL5-T-S
比較
moxa-mc-1220-kl7-t-s-image.jpg | MoxaMC-1220-KL7-T-S
比較
moxa-mc-1220-kl5-t-image.jpg | MoxaMC-1220-KL5-T
CPUIntel® Celeron® 3965UIntel® Core™ i5-7300UIntel® Core™ i7-7600UIntel® Core™ i5-7300U
Memory8 GB8 GB8 GB8 GB
TPM 2.0✓✓✓–
Optional OS Storage (mSATA)16 GB16 GB16 GB16 GB
LAN/Serial Ports2/22/22/22/2
SSD/HDD Slots1111
USB 3.0 Ports3333
Interface Expansion3 x mPCIe3 x mPCIe3 x mPCIe3 x mPCIe
Operating Temp-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
