MC-3201シリーズ

第11世代Intel® Core™プロセッサーを搭載したコンパクトコンピューター。IIoT、AI、海洋アプリケーション向けに設計されており、動作温度は-20～55°Cです。

moxa-mc-3201-series-image-(1).jpg | Moxa
moxa-mc-3201-series-image-1-(1).jpg | Moxa
moxa-mc-3201-series-image-2-(1).jpg | Moxa
moxa-mc-3201-series-image-3-(1).jpg | Moxa
moxa-mc-3201-series-image-4-(1).jpg | Moxa
moxa-mc-3201-series-image-5-(1).jpg | Moxa
moxa-mc-3201-series-image-6-(1).jpg | Moxa

機能と特長

  • 第11世代Intel® Core™ プロセッサ（Tiger Lake U）
  • 2つの内蔵DDR4メモリスロット（最大合計容量32 GB）
  • 5G、GPS、M.2 SATA SSD拡張モジュール用のM.2 Bキーソケット
  • Wi-FiおよびBT拡張モジュール用のM.2 Eキーソケット
  • 多様なインターフェースを搭載：シリアルポート2個、ギガLANポート4個、USB 3.1（タイプA）ポート2個、USB 2.0（タイプA）ポート4個
  • TPM 2.0モジュール内蔵
  • IEC-60945およびIACS E10規格に準拠

認証

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MC-3201シリーズコンピュータは、第11世代Intel® Celeron®またはIntel® Core™ i3、i5、またはi7プロセッサを中心に構築されており、2つのディスプレイポートインターフェース、3つのUSB 3.1ポート、4つのGbEポート、および2つの3-in-1 RS-232/422/485シリアルポートを備えています。 コンピューターには、2.5インチSDD/HDDスロットと内蔵TPM 2.0モジュールも装備されています。

柔軟なシステム統合と拡張のための2つの独立したスロットを備えたモジュール設計により、付加価値と利便性が提供されます。ユーザーには、Wi-Fi、5G、LTE、GPS、M.2 SATA SSD拡張モジュールなど、さまざまな通信モジュールを追加するためのオプションが用意されています。

MC-3201はIEC-60945およびIACS E10規格に準拠しており、海洋およびIIoTアプリケーションで安定した信頼性の高いシステム運用を実現します。これらの認証は、製品が海洋用途に適していることを示すために発行されます。



プロアクティブ監視機能

Moxaプロアクティブ監視機能は、一部の Moxa コンピュータで利用できる、フットプリントが小さく、リソース効率に優れた、使いやすいユーティリティで、さまざまなシステム パラメータを追跡できます。Windowsベースのユーザーインターフェースでパラメータに対応するアイコンをクリックするだけで、主要部品の現在の値を表示できます。ユーザー定義キーパーツインジケータ（KPI）は、コンピュータの主要部品を監視するために使用されます。これらのKPIが事前設定されたしきい値を超えると、リレーおよびSNMPトラップを介して視覚的および/または音声警報が自動的にトリガーされ、オペレータが予測保守タスク事前に設定することによってシステムダウンタイムを回避することが非常に便利になります。

プロアクティブ監視ツールは現在、DA-720シリーズ、DA-820Cシリーズ、MC-1200シリーズ、MC-3201シリーズ、およびMC-7400シリーズで利用できます。



外観

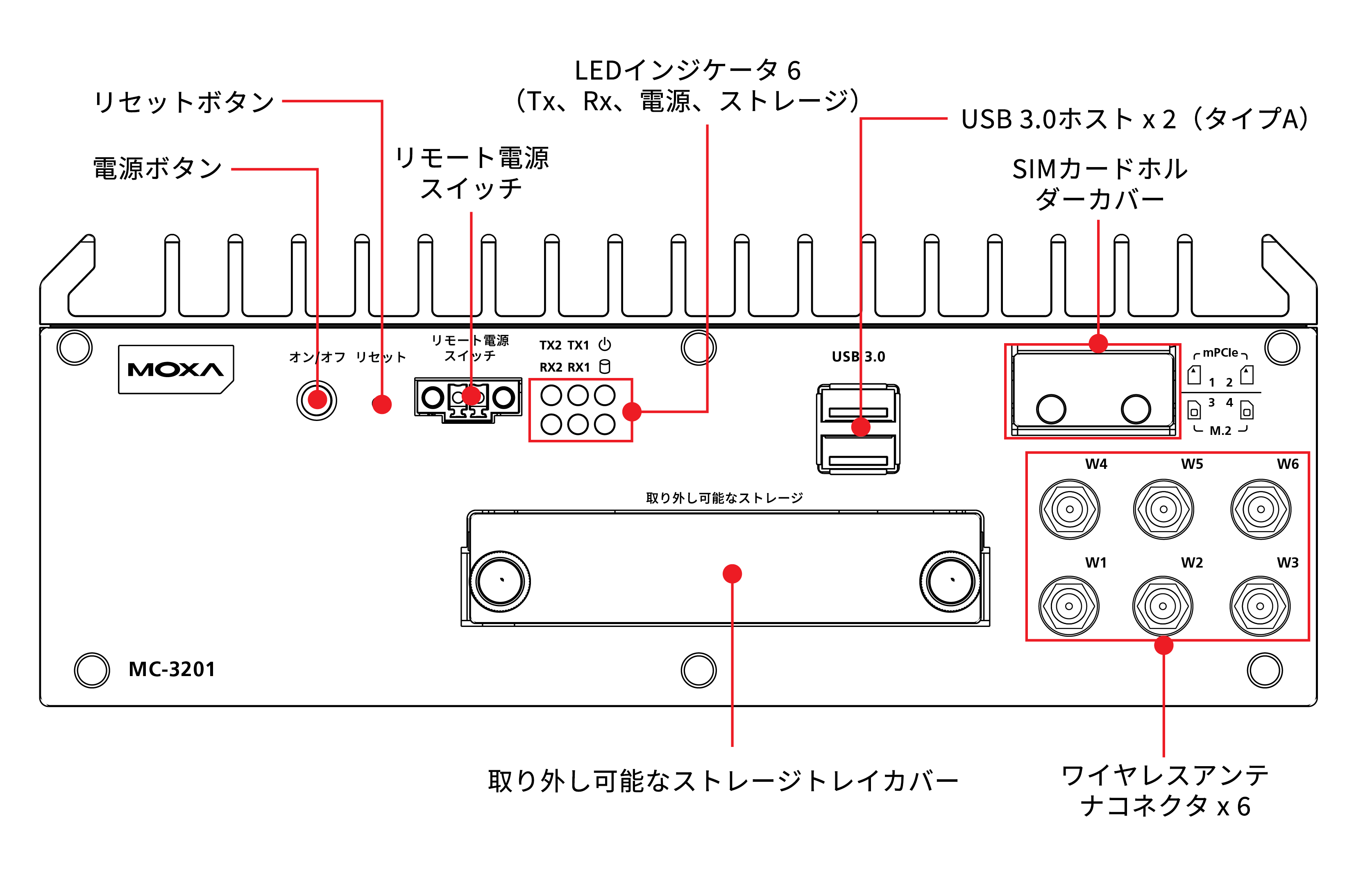

フロントパネル（S-Sモデル）

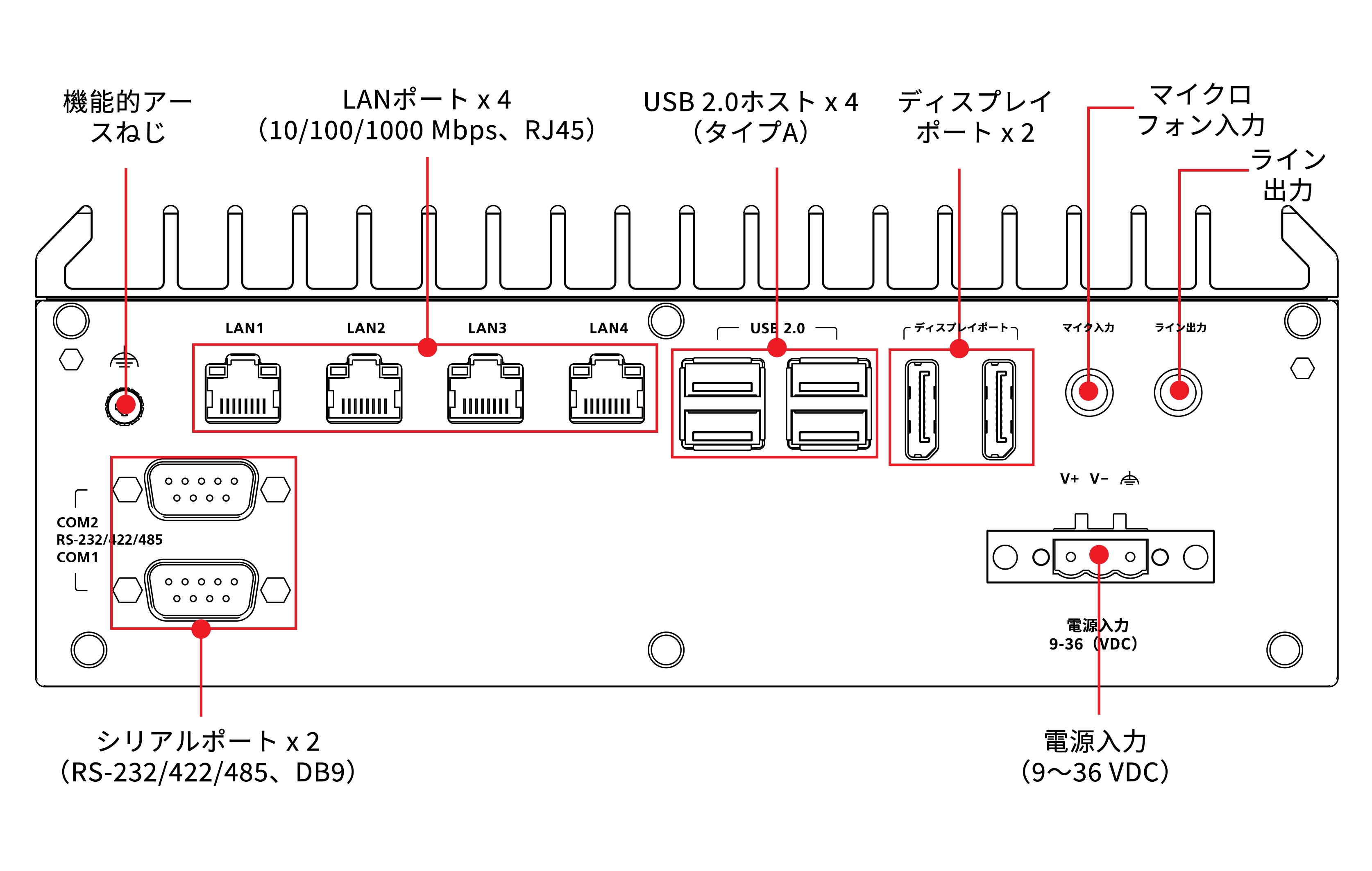

リアパネル（S-Sモデル）

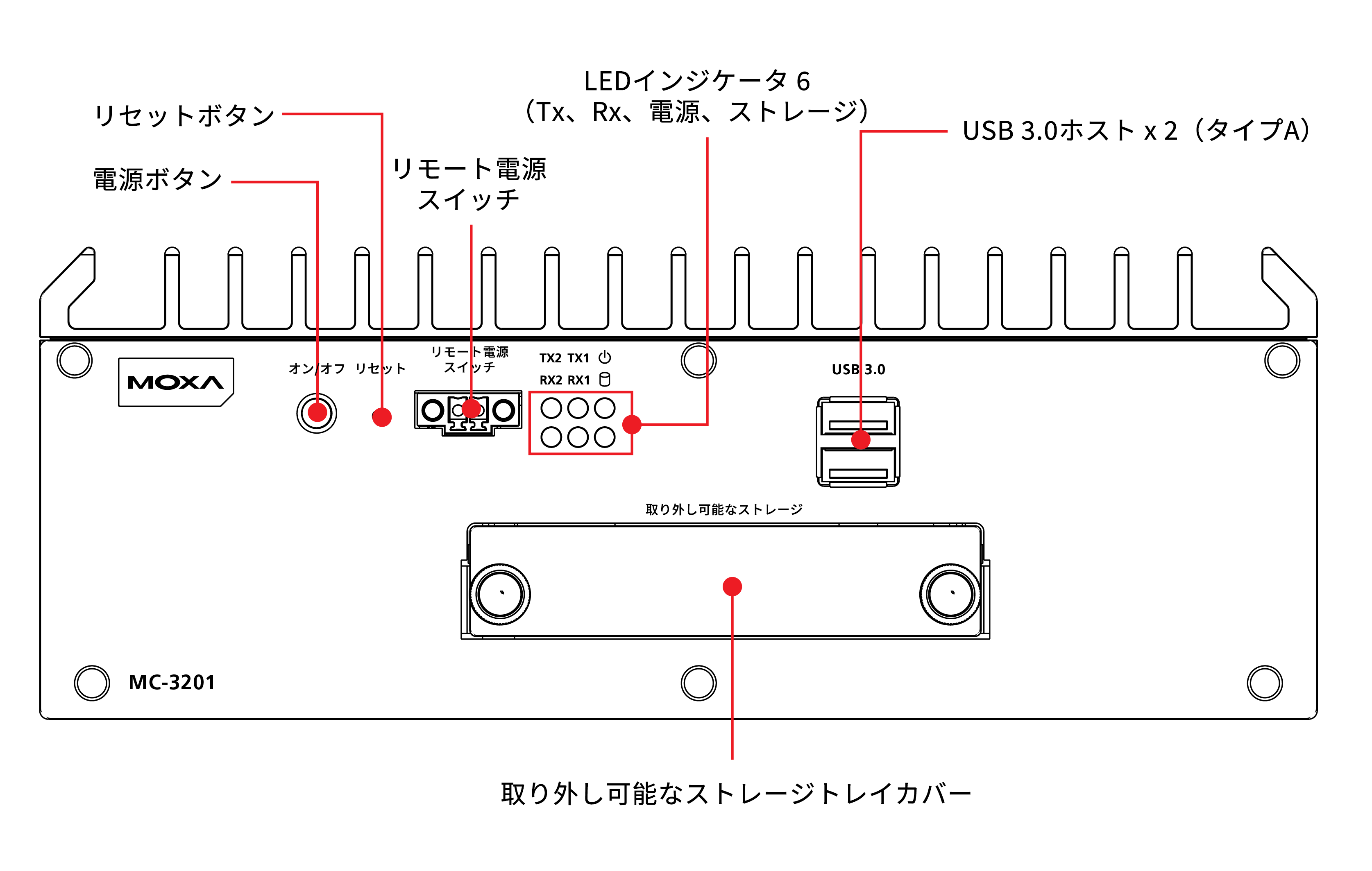

フロントパネル（M-Sモデル）

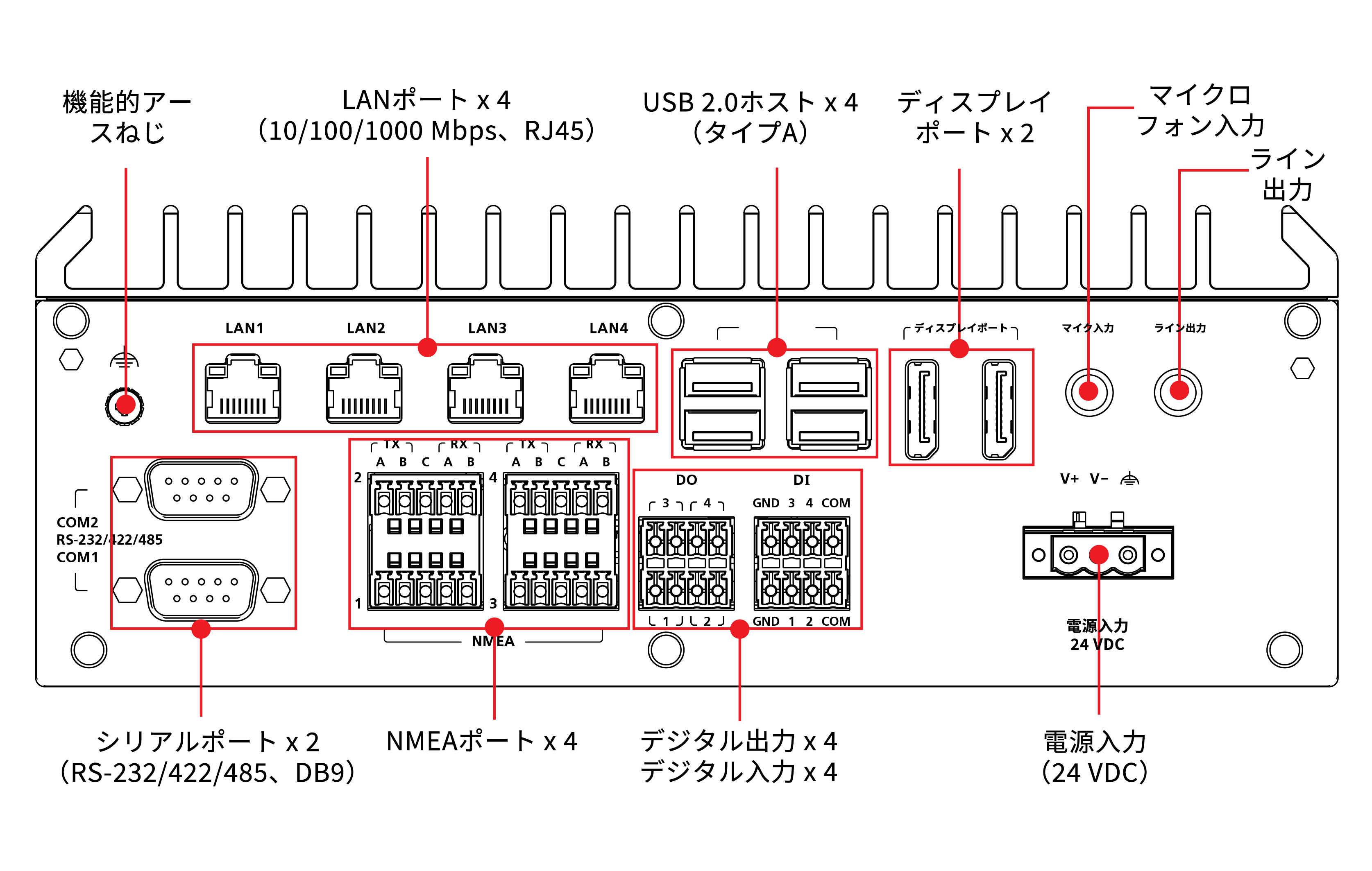

リアパネル（M-Sモデル）



  • CPU

    MC-3201-TGL7-M-S/S-S Models: Intel® Core™ i7-1185G7E processor (12M Cache, up to 1.8 GHz)
    MC-3201-TGL5-M-S/S-S Models: Intel® Core™ i5-1145G7E processor (8M Cache, up to 1.5 GHz)
    MC-3201-TGL3-M-S/S-S Models: Intel® Core™ i3-1115G4E processor (6M Cache, up to 2.2 GHz)
    MC-3201-TGL1-M-S/S-S Models: Intel® Celeron® 6305E processor (4M Cache, up to 1.8 GHz)

  • Graphics Controller

    Intel® Iris® Xe Graphics

  • System Memory Pre-installed

    8 GB DDR4

  • System Memory Slot

    SODIMM DDR4 2133 slot x 2, up to 32 GB max.

  • Supported OS

    Linux Debian 11, 64-bit, kernel 5.10
    Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
    (Both optional, available via CTOS)

  • Storage Slot

    External:
    2.5-inch HDD/SSD slots x 1
    Internal:
    M.2 B key socket x 1
    mPCIe socket x 1

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Ports

    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • Digital Input

    M-S Models: DIs x 4

  • Digital Output

    M-S Models: DOs x 4

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors

  • USB 2.0

    USB 2.0 hosts x 4, type-A connectors

  • Video Output

    DisplayPort x 2
    up to 3840 x 2160 resolution at 60 Hz

  • Audio Input/Output

    Line in x 1, Line out x 1, 3.5 mm phone jack

  • Buttons

    Reset button
    Power button

  • TPM

    TPM v2.0

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    4

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • ESD Protection

    4 kV contact, 8 kV air

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-485-2w

    Data+, Data-, GND

  • System

    Power x 1
    Storage x 1

  • Serial

    2 per port (Tx, Rx)

  • LAN

    2 per port (10/100/1000 Mbps)

  • Dimensions

    220 x 80 x 170 mm (8.66 x 3.15 x 6.69 in)

  • Weight

    3,000 g (6.61 lb)

  • Housing

    Metal

  • Installation

    Wall mounting

  • Input Voltage

    M-S Models: 24 VDC
    S-S Models: 9 to 36 VDC

  • Operating Temperature

    -20 to 55°C (-4 to 131°F)

  • Storage Temperature

    -30 to 60°C (-22 to 140°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz

  • Safety

    UL 62368-1
    EN 62368-1
    IEC 62368-1
    IEC 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Maritime

    M-S Models: IEC 60945, IACS E10

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    323,270 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MC-3201 Series (Example code for Windows 10 IoT Enterprise LTSC 2019)
22.5 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 リリースノート
Software Package for MC-3201 Series (Example code for Windows 10 IoT Enterprise LTSC 2021)
9.1 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年5月11日 2023年5月11日 リリースノート
Driver for MC-3201 Series (Peripherals for Windows 10 Enterprise LTSC 21H2)
2.0 GB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 リリースノート
Driver for MC-3201 Series (wireless for Windows 10 IoT Enterprise LTSC 2021)
143.6 MB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年5月11日 2023年5月11日 リリースノート
Driver for MC-3201 Series (Expansion modules for Windows 10 IoT Enterprise LTSC 2019)
157.9 MB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 リリースノート
Driver for MC-3201 Series (Peripherals for Windows 10 IoT Enterprise LTSC 2019)
1.2 GB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 リリースノート
Utility for MC-3201 Series (Windows 10 IoT Enterprise LTSC 2019)
5.1 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 リリースノート
Utility for MC-3201 Series (Windows 10 IoT Enterprise LTSC 2021)
5.9 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年5月11日 2023年5月11日 リリースノート
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for MC-1100 series, MC-1200 series, MC-3201 series, MC-7400 series
216.6 KB 		宣言書 英語 v1.0 2024年10月2日 2024年10月2日
Manual for MC-3201 Series (hardware)
5.1 MB 		マニュアル 英語 v1.1 2024年9月30日 2024年9月30日
QIG for MC-3201 Series
1.2 MB 		QIG (クイックインストールガイド) 英語 v1.2 2024年8月14日 2024年8月14日
Declaration of Conformity for MC-3201 (-S-S) Series
307.2 KB 		宣言書 英語 v1.0 2024年4月3日 2024年4月3日
Declaration of Conformity for MC-3201 (-M-S) Series
306.9 KB 		宣言書 英語 v1.0 2024年4月3日 2024年4月3日
MC-3201 シリーズデータシート
5.8 MB 		データシート 日本語 v2.0 2023年7月20日 2023年7月20日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		マニュアル 英語 v1.2 2023年1月20日 2023年1月20日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (8)

画像を表示
比較
MC-3201-TGL5-M-S
比較
MC-3201-TGL5-S-S
比較
MC-3201-TGL1-S-S
比較
moxa-mc-3201-tgl7-s-s-image.jpg | MoxaMC-3201-TGL7-S-S
CPUIntel® Core™ i5-1145G7EIntel® Core™ i5-1145G7EIntel® Celeron® 6305EIntel® Core™ i7-1185G7E
Memory8 GB8 GB8 GB8 GB
TPM 2.0✓✓✓✓
Optional OS Storage (SSD)512 MB
(max)		512 MB
(max)		512 MB
(max)		512 MB
(max)
LAN/Serial Ports4/24/24/24/2
SSD/HDD Slots1111
USB 3.1 Ports2222
Interface Expansion1 x mPCIe
1 x M.2 B key
1 x M.2 E key		1 x mPCIe
1 x M.2 B key
1 x M.2 E key		1 x mPCIe
1 x M.2 B key
1 x M.2 E key		1 x mPCIe
1 x M.2 B key
1 x M.2 E key
Operating Temp-20 to 55°C-20 to 55°C-20 to 55°C-20 to 55°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-mc-3201-tgl7-m-s-image.jpg | MoxaMC-3201-TGL7-M-S
比較
MC-3201-TGL3-M-S
比較
MC-3201-TGL3-S-S
比較
MC-3201-TGL1-M-S
CPUIntel® Core™ i7-1185G7EIntel® Core™ i3-1115G4EIntel® Core™ i3-1115G4EIntel® Celeron® 6305E
Memory8 GB8 GB8 GB8 GB
TPM 2.0✓✓✓✓
Optional OS Storage (SSD)512 MB
(max)		512 MB
(max)		512 MB
(max)		512 MB
(max)
LAN/Serial Ports4/24/24/24/2
SSD/HDD Slots1111
USB 3.1 Ports2222
Interface Expansion1 x mPCIe
1 x M.2 B key
1 x M.2 E key		1 x mPCIe
1 x M.2 B key
1 x M.2 E key		1 x mPCIe
1 x M.2 B key
1 x M.2 E key		1 x mPCIe
1 x M.2 B key
1 x M.2 E key
Operating Temp-20 to 55°C-20 to 55°C-20 to 55°C-20 to 55°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
