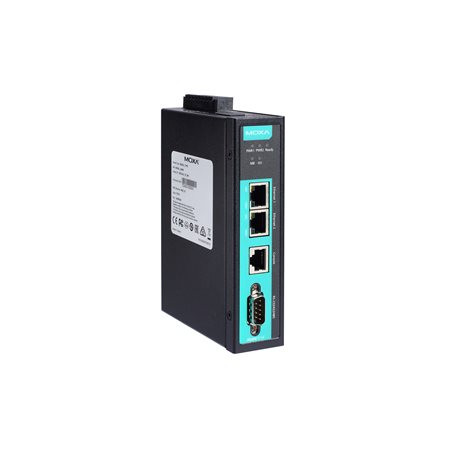

MGate 5114シリーズ

1ポートModbus RTU/ASCII/TCP/IEC 101 - IEC 104ゲートウェイ

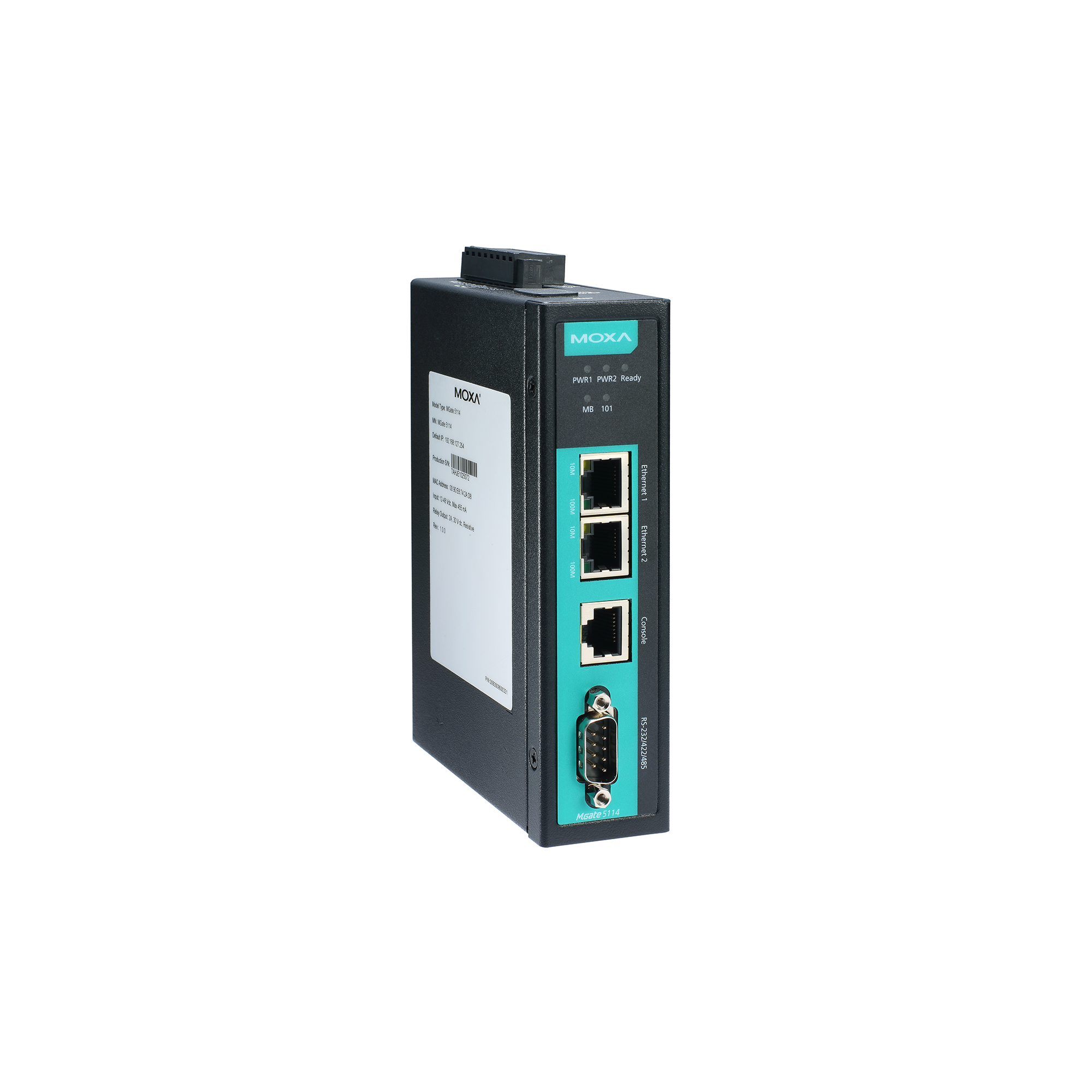

moxa-mgate-5114-series-image-(1).jpg | Moxa

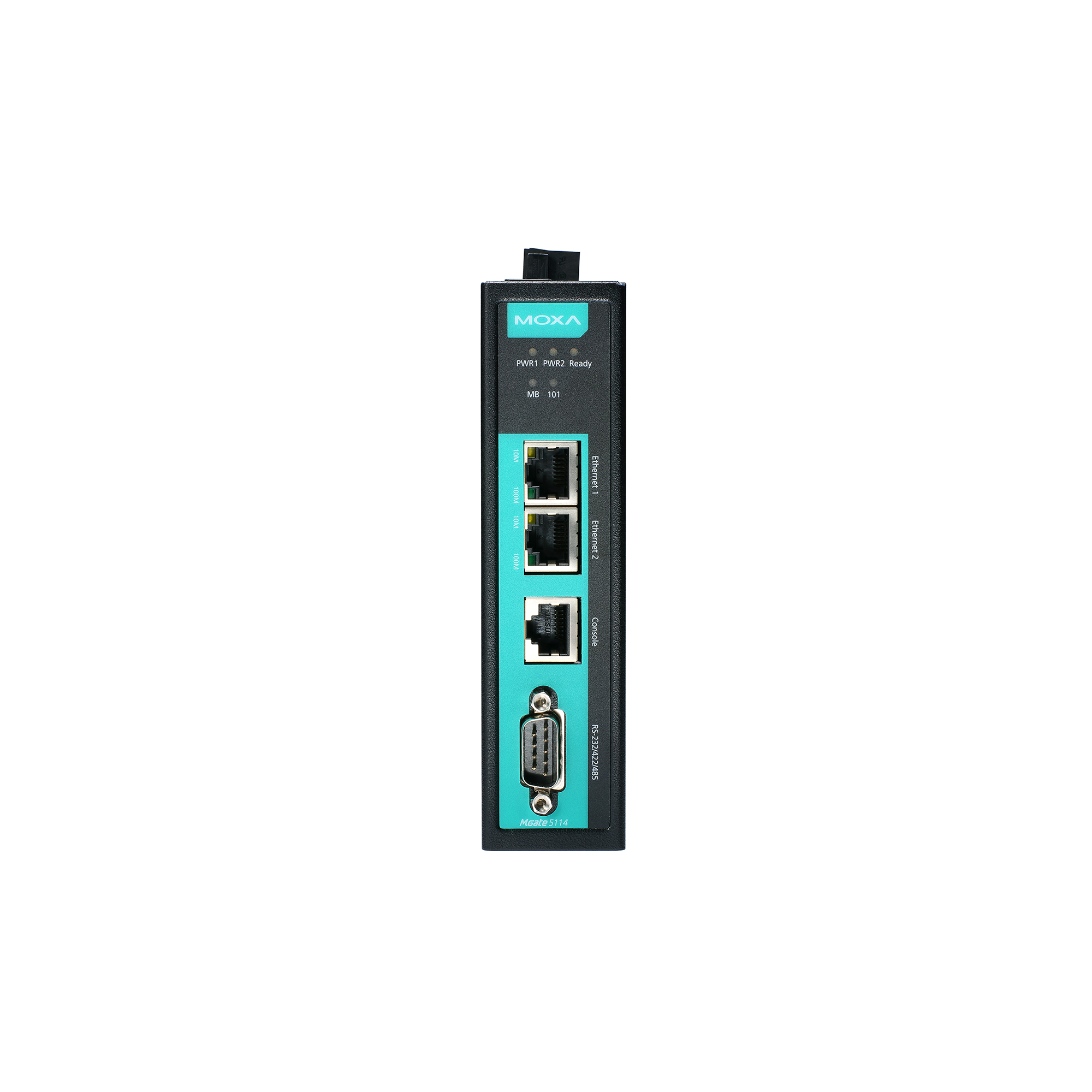

moxa-mgate-5114-series-image-1-(1).jpg | Moxa

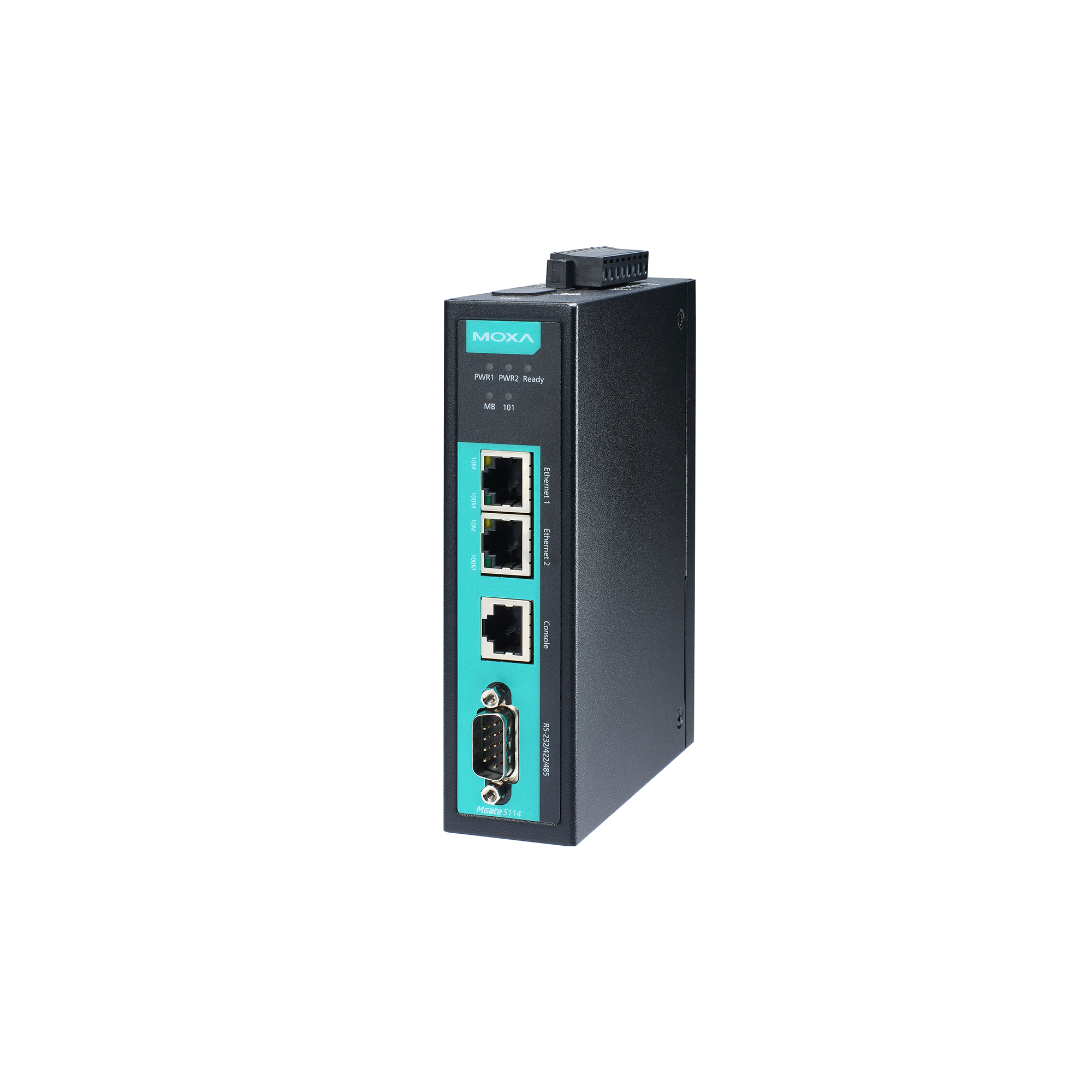

moxa-mgate-5114-series-image-2-(1).jpg | Moxa

機能と特長

  • Modbus RTU/ASCII/TCP、IEC 60870-5-101、およびIEC 60870-5-104間のプロトコル変換
  • IEC 60870-5-101マスター/スレーブ（バランス/アンバランス）をサポート
  • IEC 60870-5-104クライアント/サーバーをサポート
  • Modbus RTU/ASCII/TCPマスター/クライアントおよびスレーブ/サーバーをサポート
  • Webベースのウィザードによる簡単な設定
  • メンテナンスを簡素化するためのステータスの監視と障害保護
  • 簡単なトラブルシューティングのための組み込みのトラフィック監視/診断情報
  • 設定のバックアップ/複製とイベントログ用のmicroSDカード
  • イーサネットカスケードで配線が容易に
  • 冗長性デュアルDC電源入力とリレー出力
  • -40～75°Cの広い動作温度モデルを使用可能
  • 2 kV絶縁保護付きシリアルポート
  • IEC 62443に基づくセキュリティ機能

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5114は、Modbus RTU/ASCII/TCP、IEC 60870-5-101およびIEC 60870-5-104ネットワーク通信に必要な、イーサネットポート ｘ 2およびRS-232/422/485シリアルポート ｘ 1をサポートする産業用イーサネットゲートウェイです。 一般的に使用されている電力プロトコルを統合することにより、MGate 5114は、Power SCADA間システムに接続する際に異なる通信プロトコルを使用するフィールドデバイスに直面したときに、さまざまな条件を満たすことのできる柔軟性を提供します。ModbusまたはIEC 60870-5-101デバイスをIEC 60870-5-104ネットワークに統合するために、MGate 5114をModbusマスター/クライアントまたはIEC 60870-5-101マスターとして使用して、データ収集およびIEC 60870-5-104システムとデータを交換します。



Webコンソールによる簡単な設定

MGate 5114シリーズには、設定を容易にするための図解入りのクイックセットアップガイドが付属しています。クイックセットアップを使うと、簡単にプロトコル変換モードにアクセスすることができ、ほんの少しのステップで設定を完了することができます。



Modbus RTU/ASCII/TCPプロトコルトラフィック監視

MGate 5114シリーズゲートウェイはModbus RTU/ASCII/TCP、IEC 608705101、およびIEC 608705104プロトコルトラフィック監視をサポートしているため、特に設置段階でのトラブルシューティングが容易になっています。ちなみに、トラフィックログはポピュラーなトラブルシューティングツールWiresharkで見ることができます。 この機能を使用すると、トラフィックを簡単に分析して、問題の根本的な原因を簡単に特定できます。



メンテナンス機能

MGate 5114ゲートウェイは、MGateでイベントを記録するシステムログ機能をサポートしています。ユーザーは、Webコンソールを介してログデータをリモートで簡単に確認できます。ゲートウェイは、ステータス監視機能とフォルト保護機能もサポートしています。ステータス監視機能は、デバイスの接続が途切れている場合や応答しない場合にその旨をPSCADAシステムに通知します。この場合、PSCADAシステムは各エンドデバイスのステータスを取得し、アラームを出してオペレータに通知します。



  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client (Master)
    Modbus TCP Server (Slave)
    IEC 60870-5-104 Client
    IEC 60870-5-104 Server

  • Configuration Options

    Web Console (HTTP/HTTPS)
    Device Search Utility (DSU)
    Telnet Console

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    Telnet
    SSH
    UDP
    NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS
    AES-128
    AES-256
    SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    Even
    Mark
    None
    Odd
    Space

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only)
    RTS/CTS

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Master
    Modbus RTU/ASCII Slave
    IEC 60870-5-101 Master (Balanced/Unbalanced)
    IEC 60870-5-101 Slave (Balanced/Unbalanced)

  • Configuration Options

    Serial Console

  • Mode

    Master, Slave

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    128

  • Mode

    Client (Master), Server (Slave)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    32

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Mode

    Client
    Server

  • Max. No. of Client Connections

    32

  • Max. No. of Server Connections

    32

  • Max. No. of Information Objects

    2000 points

  • Mode

    Master (Balanced/Unbalanced)
    Slave (Balanced/Unbalanced)

  • Max. No. of Master Connections

    1

  • Max. No. of Slave Connections

    1 (Balanced), 31 (Unbalanced)

  • Max. No. of Information Objects

    2000 points

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA @ 12 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)

  • Weight

    507 g (1.12 lb)

  • Operating Temperature

    MGate 5114: 0 to 60°C (32 to 140°F)
    MGate 5114-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Safety

    EN 62368-1
    UL 508

  • Hazardous Locations

    ATEX
    Class I Division 2
    IECEx

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Time

    1,140,815 hrs

  • Standards

    Telcordia SR332
