ケーススタディ

状態監視による製造とリソースの最適化

  • アプリケーション CNC監視システム
  • 業種 製造
  • 会場 中国

紹介

コンピュータ数値制御(CNC)マシンはさまざまな製造オペレーションにおいて、プログラムされた命令に従って機械ツールを自動化するために使用されます。中国のある工場では既にMoxaのNPort 5110を使用してTCP/IPパケット形式の命令をCNCマシンに送信していましたが、メンテナンスエンジニアは依然として各マシンが置かれている場所まで実際に出向いて、適切に動作しているかどうかを確認し、型どおりのメンテナンスタスクを実行する必要がありました。これらのマシンに関する適切な情報を適切なタイミングで得られれば、工場の管理者が会社のリソースをより効率的に割り当てて生産性を向上するために役立ちます。1秒でもCNCマシンがアイドル状態になったり、オフラインになったり、メンテナンスのために停止したりすれば、その間に利益が失われることになります。そのため、この工場ではCNCマシンの状態を監視して製造プロセスを最適化する方法を必要としていました。

このコンピュータ統合ソリューションプロバイダは、MoxaのNPort 5110シリーズのシリアルデバイスサーバーを使用して、MoxaのEDS-408Aシリーズのアンマネージドイーサネットスイッチで構成された工場のイーサネットバックボーンに各CNCマシンを接続しました。これにより、技術者は新しい製造プログラムを各CNCマシンに手動でインストールする必要がなくなりました。ただし、技術者は依然として定期的にスケジュールされた目視検査を実施して、CNCマシンが正常に動作していることを確認しなければなりませんでした。各CNCマシンには3つの異なる色のインジケータライトが取り付けられており、技術者はそれらのライトでマシンの状態を監視し、具体的なメンテナンスタスクを決定していました。赤色のライトはシステムがオフラインまたは停止中であること、緑色のライトはマシンがアイドル状態であること、黄色のライトはシステムが正常に動作していることを表していました。この企業は、すべてのCNCマシンの状態を遠隔監視することで、時間と費用を節約できることに気が付きました。そのためには、各CNCマシンをMoxaのioLogikイーサネットリモートI/Oサーバーに接続し、CNCマシンがアイドル状態またはオフラインになると必ず、直接数値制御(DNC)サーバーに通知されるようにします。

システム要求

  • アクティブなイベントトリガによるデータ取得
  • マシンの使用率を向上させるための支援
  • 動的な生産プランを開発するための正確なデータ
  • MESやERPシステムに対するリアルタイムデータの提供

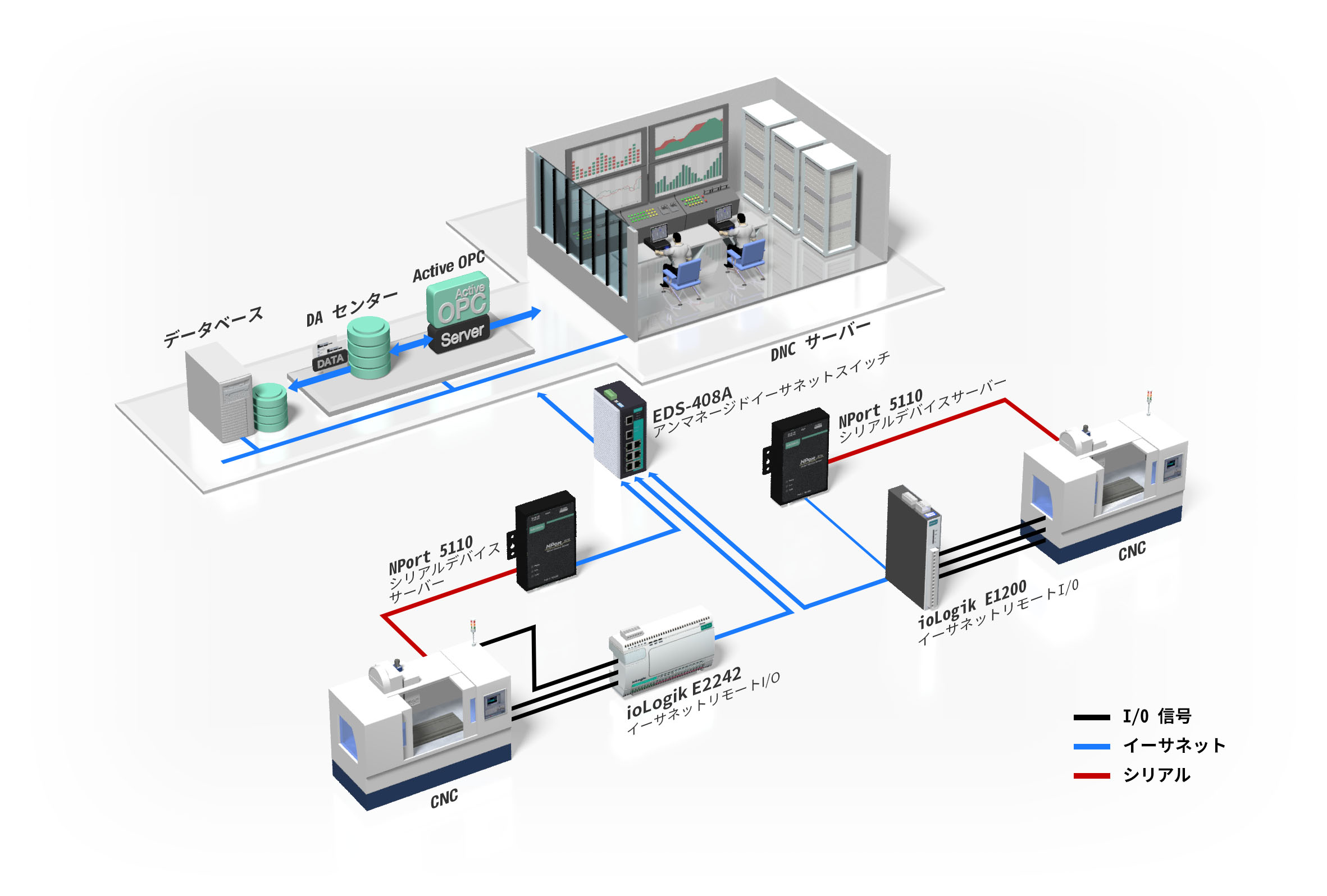

Moxaソリューション

この中国の工場は、すべてのCNCマシンの状態に関する監視情報を迅速に提供してくれるソリューションを探し、メンテナンスのために現場に出向かなくても済むようにすることで、システムのボトルネックにリソースを集中させたいと考えていました。EDS-408Aアンマネージドイーサネットスイッチで構成された工場のイーサネットバックボーンに、各CNCマシンを接続するNPort 5110シリアルデバイスサーバーを導入することで、技術者は新しい製造プログラムを各CNCマシンに手動でインストールする必要がなくなりました。ただし、技術者は依然として定期的にスケジュールされた目視検査を実施して、CNCマシンが正常に動作していることを確認しなければなりませんでした。各CNCマシンには3つの異なる色のインジケータライトが取り付けられており、技術者はそれらのライトでマシンの状態を監視し、具体的なメンテナンスタスクを決定していました。赤色のライトはシステムがオフラインまたは停止中であることを意味し、緑色のライトはマシンがアイドル状態であること、黄色のライトはシステムが動作中であることを表していました。工場の管理者は、すべてのCNCマシンの状態を遠隔監視することで、時間と費用を節約できることに気が付きました。そのためには、各CNCマシンをioLogikイーサネットリモートI/Oサーバーに接続し、CNCマシンがアイドル状態またはオフラインになると必ず、直接数値制御(DNC)サーバーに通知されるようにします。



Moxaを選ぶ理由

  • 堅牢な製品設計により過酷な環境下での信頼性の高いオペレーションを実現
  • パケットロスがなく信頼性の高いシリアルツーイーサネット通信による正確な生産制御
  • プロアクティブなデータ収集によるリアルタイムの設備監視
  • インテリジェントなローカルアラームによる担当者への警告、メンテナンスの労力を減らずデータ分析
  • 包括的な産業用イーサネット通信および遠隔監視ソリューション
