AIG-301シリーズ

Arm® Cortex™-A7デュアルコア1 GHzプロセッサ、Azure IoT Edgeソフトウェア搭載2ポートのModbus to Azureの高度なIIoTゲートウェイ

moxa-aig-301-series-image-(1).jpg | Moxa
moxa-aig-301-series-image-1-(1).jpg | Moxa
moxa-aig-301-series-image-2-(1).jpg | Moxa
moxa-aig-301-series-image-3-(1).jpg | Moxa
moxa-aig-301-series-image-4-(1).jpg | Moxa
moxa-aig-301-series-image-5-(1).jpg | Moxa
moxa-aig-301-series-image-6-(1).jpg | Moxa

機能と特長

  • 汎用MQTTクライアントをサポート
  • 内蔵デバイスSDKでAzure/AWSクラウドに対するMQTT接続をサポート
  • Modbus RTU/ASCII/TCPマスタ/クライアントをサポート
  • Azure IoT Edgeをサポート
  • ThingsPro Proxyユーティリティで容易なデバイスプロビジョニングをサポート
  • 堅牢なOTA機能を提供し、これによりソフトウェアのアップグレード中のシステム障害を防止
  • セキュアブート機能を搭載し、これにより悪意のあるソフトウェアインジェクション攻撃を防止
  • 動作温度範囲-40～70°C
  • LTE Cat.4 US、EU、およびAPACモデルを提供

認証

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

AIG-301シリーズの高度なIIoTゲートウェイは、過酷な動作環境にある分散した現場や無人の現場をはじめとする産業用IoTアプリケーション向けに設計されています。このゲートウェイはModbus RTU/TCPマスタ/クライアントプロトコルを実装し、Modbusデバイスからデータを容易に収集できます。さらに、Azure IoT Edgeソフトウェアが事前にロードされ、AIG-301とシームレスに統合されているため、Azure Cloudソリューションを使用したデータ収集とデバイス管理に向けて、信頼性が高く安全かつ容易なセンサーからクラウドへの接続を実現可能です。ThingsPro Proxyユーティリティを使用することにより、デバイスのプロビジョニングプロセスはかつてないほど容易になります。堅牢なOTA機能により、ソフトウェアアップグレード中のシステム障害の発生の心配する必要がありません。セキュアブート機能を有効にすることにより、特にブートアッププロセス時の悪意のあるソフトウェアインジェクション攻撃を防止できます。

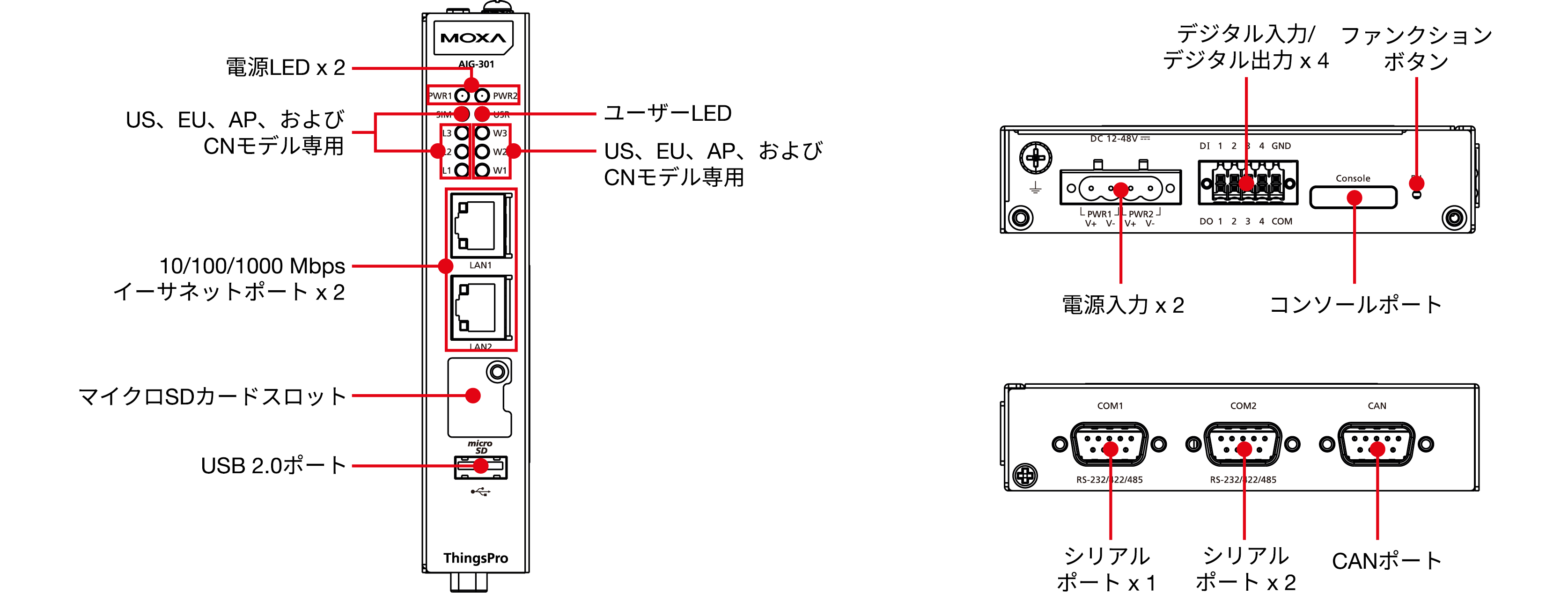

外観

AIG-301-T-AZU-LX

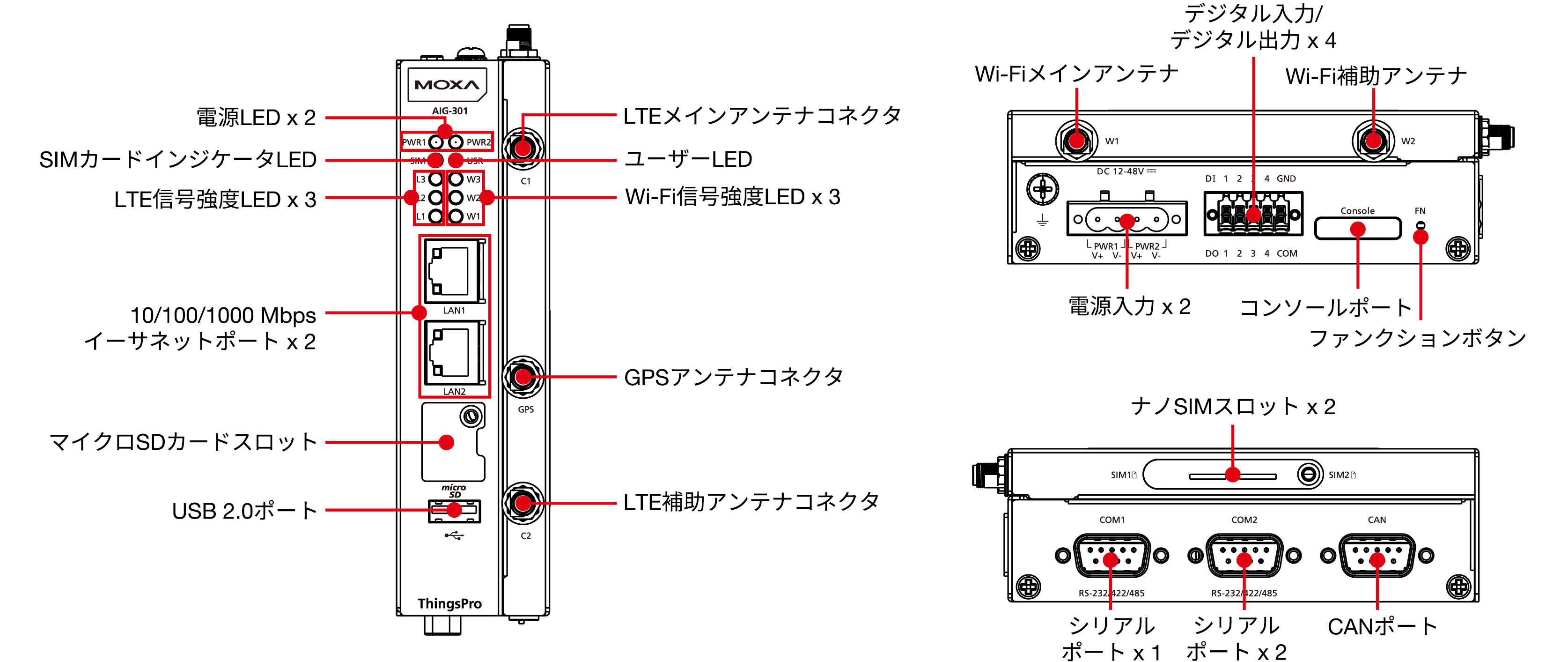

AIG-301 US、EU、AP、およびCNのモデル



  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • DRAM

    2 GB DDR3L

  • Storage Pre-installed

    16 GB eMMC

  • Pre-installed OS

    Moxa Industrial Linux (Debian 9, Kernel 4.4)

  • No. of Tags Supported

    2048

  • TPM

    TPM v2.0

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Wi-Fi Antenna Connector

    RP-SMA x 2
    (excluding AIG-301-AZU-LX/T-AZU-LX models)

  • Cellular Antenna Connector

    SMA x 2
    (excluding AIG-301-AZU-LX/T-AZU-LX models)

  • GPS Antenna Connector

    SMA x 1 (excluding AIG-301-AZU-LX/T-AZU-LX models)

  • Expansion Slots

    AIG-301-CN-AZU-LX/T-CN-AZU-LX: mPCIe slot x 2
    All Other Models: mPCIe slot x 1

  • Buttons

    Reset button
    Reset to factory default

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • Number of SIMs

    2

  • SIM Format

    Nano
    (excluding AIG-301-AZU-LX/T-AZU-LX models)

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • Industrial Protocols

    Modbus TCP Client (Master)
    Generic MQTT
    Azure IoT Device
    AWS IoT Core
    Azure IoT Edge
    OPC UA Server
    Sparkplug B Client

  • Configuration Options

    Web Console (HTTP/HTTPS)
    ThingsPro Proxy Utility

  • Time Management

    NTP Server/Client
    GPS

  • Console Port

    1 x 4-pin header

  • No. of Ports

    2

  • Connector

    DB9 male

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Flow Control

    ADDC (automatic data direction control) for RS-485, RTS/CTS, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Master

  • No. of Ports

    1

  • Connector

    DB9 male

  • Baudrate

    10 to 1000 kbps

  • Industrial Protocols

    CAN 2.0A
    CAN 2.0B

  • Signals

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Isolation

    2 kV (built-in)

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Wet contact (NPN)
    Dry contact

  • Dry Contact

    Off: open
    On: short to GND

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Isolation

    3K VDC

  • Connector

    Spring-type Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 VDC
    nominal, open collector to 30 VDC

  • Cellular Standards

    LTE Cat. 4

  • Band Options (US)

    LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 13
    (700 MHz) / LTE Band 17 (700 MHz)
    UMTS/HSPA 850 MHz / 1900 MHz
    Carrier Approval: Verizon, AT&T

  • Band Options (EU)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7
    (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • Band Option (APAC)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7
    (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 28 (700 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • Receiver Types

    GPS/GLONASS/Galileo
    State-of-the-art GNSS solution

  • Accuracy

    Position: 2.0 m @CEP50

  • Acquisition

    Aided starts: 1.1 sec
    Cold starts: 29.94 sec

  • Sensitivity

    Cold starts: -145 dBm
    Tracking: -160 dBm

  • Time Pulse

    0.25 Hz to 10 MHz

  • System

    Power x 2
    User x 1
    SIM card indicator x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Wireless Signal Strength

    Cellular/Wi-Fi x 6

  • Versions Supported

    v1.4.10

  • Authentication Methods

    Manual / Connection String
    DPS / TPM
    DPS / Symmetric Encryption
    DPS / X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • Azure Module Twin

    Device Configuration

  • Moxa Functions

    Custom Payload
    Message Group

  • Versions Supported

    v2.2

  • Node Commands (NCMD)

    Next Broker
    Reboot
    Rebirth

  • Moxa Functions

    Store and Forward
    Custom Payload

  • No. of Client Connections

    10

  • Security

    Sign and encrypt with policies Basic128Rsa15, Basic256, and Basic256Sha256

  • User Authentication and Authorization

    Username/password

  • Supported Profiles

    OPC UA v1.02

  • No. of Supported Tags

    1024

  • Versions Supported

    v3.1.1
    v3.1

  • QoS Levels

    0, 1, 2

  • Authentication Methods

    Username and password

  • Secure Transmission

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • Native Capabilities

    Keep Alive
    Retain Message
    Clean Session
    Will and Testament

  • Moxa Functions

    Store and Forward
    Custom Payload
    Remote API Invocation

  • Connection Protocols Supported

    MQTT
    MQTT over WebSockets
    AMQP
    AMQP over WebSockets

  • Authentication Methods

    Symmetric Key
    X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • QoS Levels

    0,1

  • Authentication Methods

    X.509 Certificate
    Private Key
    Trusted Root CA

  • Native Capabilities

    Keep Alive

  • Moxa Functions

    Store and Forward
    Custom Payload

  • Commands Invokable Via Jobs

    Reboot
    Software Upgrade
    Remote API Invocation

  • Mode

    Master

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    256 per port

  • Max. No of Connected Devices

    62

  • Mode

    Client (Master)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    64

  • Max. No. of Commands

    2048

  • No. of Power Inputs

    Redundant dual inputs

  • Input Voltage

    12 to 48 VDC

  • Power Connector

    4-pin terminal block

  • Power Consumption

    AIG-301-AZU-LX/T-AZU-LX: 4.8 W
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 6.0 W
    All Other Models: 8.4 W

  • Input Current

    AIG-301-AZU-LX/T-AZU-LX: 0.4 A @ 12 VDC
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 0.5 A @ 12 VDC
    All Other Models: 0.7 A @ 12 VDC

  • Automatic Reboot Trigger

    External WDT (watchdog timer)

  • Housing

    Metal
    SECC

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • IP Rating

    IP30

  • Weight

    AIG-301-AZU-LX/T-AZU-LX: 560 g (1.23 lb)
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 745 g (1.64 lb)
    All Other Models: 750 g (1.65 lb)

  • Dimensions

    AIG-301-AZU-LX/T-AZU-LX: 141.5 x 120 x 27 mm (5.7 x 4.72 x 1.06 in)
    All Other Models: 141.5 x 120 x 39 mm (5.7 x 4.72 x 1.54 in)

  • Operating Temperature

    Standard Temp. Models:
    AIG-301-US-AZU-LX, AIG-301-EU-AZU-LX, AIG-301-APAZULX, AIG-301-CN-AZU-LX: -20 to 70°C (-4 to 158°F)
    AIG-301-AZU-LX: -20 to 85°C (-4 to 185°F)
    Wide Temp. Models:
    AIG-301-T-US-AZU-LX, AIG-301-T-EU-AZU-LX, AIG- 301-TAPAZU-LX, AIG-301-T-CN-AZU-LX: -40 to 70°C (-40 to 158°F))
    AIG-301-T-AZU-LX: –40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Shock

    IEC 60068-2-27

  • Vibration

    2 Grms @ IEC 60068-2-64, random wave, 5 to 500 Hz, 1 hr per axis (without USB devices attached)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    UL 62368-1
    EN 62368-1

  • Carrier Approvals

    AT&T
    Verizon
    NCC

  • Green Product

    RoHS, CRoHS, WEEE

  • Hazardous Locations

    Class I Division 2, ATEX

  • Time

    AIG-301-AZU-LX/T-AZU-LX: 794,092 hrs
    AIG-301-US-AZU-LX/T-US-AZU-LX, AIG-301-EU-AZU-LX/T-EU-AZU-LX, AIG-301-AP-AZU-LX/T-AP-AZU-LX: 683,818 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for AIG-301 Series
144.8 MB 		ファームウェア
SHA-512
v1.7
  • Moxa Industrial Linux 1 (Debian 9)
 2025年1月24日 2025年1月24日 リリースノート
Firmware for AIG-301 Series
341.8 MB 		ファームウェア
SHA-512
v1.6
  • Debian 9.x
 2024年11月14日 2024年11月14日 リリースノート
ThingsPro Proxy Utility
88.8 MB 		ユーティリティ
SHA-512
v1.3.9
  • Windows 10
 2024年11月14日 2024年11月14日 リリースノート
Firmware for AIG-301 Series (security patch)
35.5 MB 		ファームウェア
SHA-512
v1.5.1
  • Moxa Industrial Linux 1 (Debian 9)
 2024年3月27日 2024年3月27日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for ThingsPro Proxy
79.4 KB 		宣言書 英語 v1.0 2024年12月22日 2024年12月22日
Manual for AIG-301 Series
7.3 MB 		マニュアル 英語 v2.1 2024年11月13日 2024年11月13日
FOSS Statement for AIG-301 Series
1.4 MB 		宣言書 英語 v1.0 2024年10月9日 2024年10月9日
Declaration of Conformity for UC-8220/AIG-301-CN-AZU
317.5 KB 		宣言書 英語 v1.0 2023年11月27日 2023年11月27日
Declaration of Conformity for UC-8200/AIG-301 Series
367.6 KB 		宣言書 英語 v1.0 2023年11月22日 2023年11月22日
AIG-301 シリーズデータシート
4.8 MB 		データシート 日本語 v1.0 2023年5月5日 2023年5月5日
Manual for ThingsPro Proxy
2.1 MB 		マニュアル 英語 v4.1 2022年7月12日 2022年7月12日
QIG for AIG-301 Series (CN models)
666.0 KB 		QIG (クイックインストールガイド) 英語 v1.0 2021年12月29日 2021年12月29日
QIG for AIG-301 Series (non-CN models)
915.4 KB 		QIG (クイックインストールガイド) 英語 v1.2 2021年12月29日 2021年12月29日

利用可能なモデル (10)

画像を表示
比較
moxa-aig-301-t-us-azu-lx-image.jpg | MoxaAIG-301-T-US-AZU-LX
比較
moxa-aig-301-t-eu-azu-lx-image.jpg | MoxaAIG-301-T-EU-AZU-LX
比較
moxa-aig-301-t-ap-azu-lx-image.jpg | MoxaAIG-301-T-AP-AZU-LX
比較
moxa-aig-301-t-cn-azu-lx-image.jpg | MoxaAIG-301-T-CN-AZU-LX
mPCIe Slot 1 for
LTE Module		US region LTE module preinstalledEurope region LTE module preinstalledAPAC region LTE module preinstalledReserved
mPCIe Slot 2 for
Wi-Fi Module		ReservedReservedReservedReserved
Operating Temperature-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-aig-301-t-azu-lx-image.jpg | MoxaAIG-301-T-AZU-LX
比較
AIG-301-AZU-LX
比較
AIG-301-US-AZU-LX
比較
AIG-301-EU-AZU-LX
mPCIe Slot 1 for
LTE Module		––US region LTE module preinstalledEurope region LTE module preinstalled
mPCIe Slot 2 for
Wi-Fi Module		––ReservedReserved
Operating Temperature-40 to 85°C-20 to 85°C-20 to 70°C-20 to 70°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
AIG-301-AP-AZU-LX
比較
AIG-301-CN-AZU-LX
mPCIe Slot 1 for
LTE Module		APAC region LTE module preinstalledReserved
mPCIe Slot 2 for
Wi-Fi Module		ReservedReserved
Operating Temperature-20 to 70°C-20 to 70°C
見積りに追加バッグを見る見積りに追加バッグを見る

詳細

ファイル名: Firmware for Nport 6000 Series

バージョン: xx

SHA-512チェックサム: --checksum placeholder--

クリップボードにコピーされました。

product image

Buy online from distributors

登録してください

パスワードをお忘れですか？
ログイン
次回から自動的にログイン
メンバーではありませんか？ 今すぐ登録する

個人情報の共有を禁じます

クロスコンテキスト行動広告のために個人情報の共有を希望しない場合には、以下のフォームに必要事項を記入して送信してください。


フォームへの入力をした場合でも、他のウェブサイトで当社の広告が表示される場合があることにご注意ください。これらの広告はあなたの興味との関連性がない可能性があります。



バッグに追加

バッグを見る

現在、日本 / 日本語サイトにアクセスしています。
お住まいの地域のサイトにアクセスしますか？
